机械制图非机械专业用.ppt

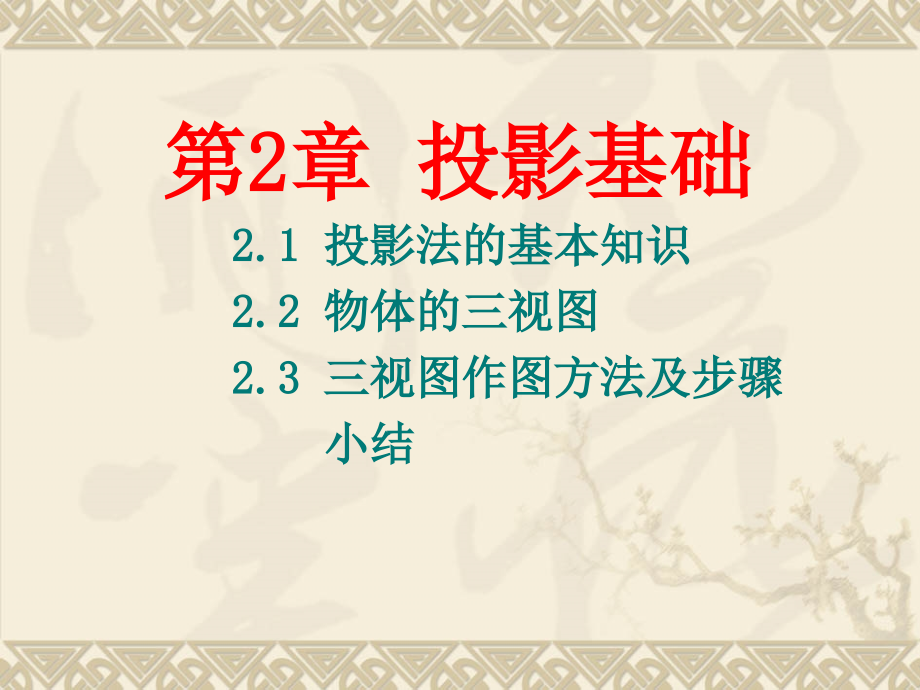

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,书名,：,机械制图（非机械专业用,）,ISBN,：,978-7-111-37110-6,作者,：,王雅先,出版社：机械工业出版社,本书配有电子课件,第,2,章 投影基础,2.1,投影法的基本知识,2.2,物体的三视图,2.3,三视图作图方法及步骤,小结,生活中，物体在光线照射下，就会在地面或墙壁上产生影子。影子在某些方面反映出物体的形状特征，这就是常见的投影现象。人们根据生产活动的需要，对这种现象加以抽象和总结，逐步形成了投影法。,2.1,投影法的基本知识,2.1.1,投影法的概述及分类,1.,投影法的概念,所谓,投影法,，就是一组投射线通过物体射向某一平面上得到图形的方法。这一平面,P,称为投影面，在,P,面上所得到的图形称为投影,。,中心投影法,斜投影,正投影,投影法,中心投影法,平行投影法,2.,投影法的分类,P,A,B,C,a,b,c,S,投影,投影面,投射线,投射中心,中心投影法,平行投影法,投影中心距离投影面在无限远的地方，投影时投影线相互平行的投影法,1,、斜投影法,投影线与投影面相倾斜的平行投影法,2,、正投影法,投影线与投影面相垂直的平行投影法,B,c,b,P,a,A,射,射,9,0,向,方,a,c,b,向,方,B,投,C,A,投,C,P,斜投影应用,斜轴测图,2.1.2,工程上常见的几种投影图,多面正投影应用,组合体,H,a b,H,H,H,c,e,d,E,C,D,A,B,E,F,A,C,D,B,a,b,A,B,d,a,b,c,c,e,d,D,E,C,A,B,a,b,e,f,1,.,积聚性,3.,类似性,2.,真实性,4.,平行性,2.1.3,正投影的基本特征,在机械制图中，通常假设人的视线为一组平行的，且垂至于投影面的投影线，这样在投影面上所得到的正投影称为视图，一个视图不能确定物体的形状。,投,面,影,2.2,物体的三视图,有些物体仅用两面投影任不能清楚表达形体,必须画出它的第三投影才能唯一确定它的形状。,物体的单面正投影,2.2,物体的三视图,2.2.1,三投影面体系的建立,三投影面体系由三个互相垂直的投影,面所组成,正立投影面：,简称为正面，用,V,表示；,水平投影面：,简称为水平面，用,H,表示；,侧立投影面：,简称为侧面，用,W,表示。,三个投影面的相互交线，称为投影轴。它们分别是：,OX,轴：,是,V,面和,H,面的交线，它代表长度 方向；,OY,轴：,是,H,面和,W,面的交线，它代表宽度方向；,OZ,轴：,是,V,面和,W,面的交线，它代表高度方向；,三个投影轴垂直相交的交点,O,，称为原点。,Y,Z,正立投影面,影,面,投,侧,立,水平投影面,W,H,O,V,X,物体的三视图,图,25,物体的三视图,2.2.2,三投影面体系的展开,主视图,物体在正立投影面上的投影，也就是由前向后投射所得的视图；,俯视图,物体在水平投影面上的投影，也就是由上向下投射所得的视图；,左视图,物体在侧立投影面上的投影，也就是由左向右投射所得的视图。,用正投影法得到的三个投影图称为物体的三视图,2.2.3,物体与三视图间的关系,1.,视图配置关系,以主视图为准，俯视图在它的正下方，左视图在它的正右方。,2.,物体的长、宽、高在三视图上的对应关系,主、俯视图,长对正；,主、左视图,高平齐；,俯、左视图,宽相等。,3.,物体的六个方位在三视图中的对应关系,物体在三投影面体系内的位置确定后，它的前后、左右和上下的位置关系也就在三视图上明确地反映出来。,图,26,方位关系,一般将三视图中任意两视图组合起来看，才能完全看清物体的,上、下、左、右、前、后,六个方位的相对位置。其中物体的前后位置在左视图中最容易弄错。左视图中的,左、右,反映了物体的后面和前面，不要误认为是物体的左面和右面。,主视图和俯视图都反映物体的长度，且,长对正,。,主视图和左视图都反映物体的高度，且,高平齐,。,俯视图和左视图都反映物体的宽度，且,宽一致,。,主、俯视图,长对正,主、左视图,高平齐,俯、左视图,宽相等,2.2.3,物体与三视图间的关系,长,高,宽,宽,上,上,下,下,左,左,右,右,前,前,后,后,物体的六个方位在三视图中的对应关系,根据物体的模型或立体图画其三视图时，一般的方法步骤如下：,（,1,）将物体按,自然位置放正,（尽量使物体上的平面平行于某投影面）。选择,形体主要特征明显的方向,为主视图的投射方向。,（,2,）用点画线和细实线画出各视图的,作图基准线,。,（,3,）用细实线、虚线，按,先大后小、先整体后局部的次序,画物体各个组成形体的三视图。,（,4,）底稿图画完后要,检查修正错误,，,清理图面,，按图线要求,描深,。,2.3,三视图作图方法及步骤,回本节,回本讲,回本节,回本讲,三视图之间的投影关系,长对正,高平齐,宽相等,V,W,H,X,Y,Z,O,主视图,俯视图,左,视,图,X,Y,Z,O,V,W,X,Z,Y,H,Y,W,H,三视图与投影面的边界和投影轴无关。,长 度,宽 度,高 度,主、俯视图长对正,主、左视图高平齐,俯、左视图宽相等,三等规律,长,高,宽,宽,三视图间的投影规律,模型的三视图举例,模型的三视图,模型的三视图举例,S,正立板,水平板,侧立板,小结：,（,1,）物体的一个视图不能表达物体全貌，要表示出某个物体的全部面貌，就必须从不同的方向进行投射画出它的几个视图 三视图,（,2,）三视图投影规律；,（,3,）三视图反映出的物体位置关系；,（,4,）视图中图线和线框的含义；,（,5,）物体三视图的一般画法。,
