华为设备介绍.ppt

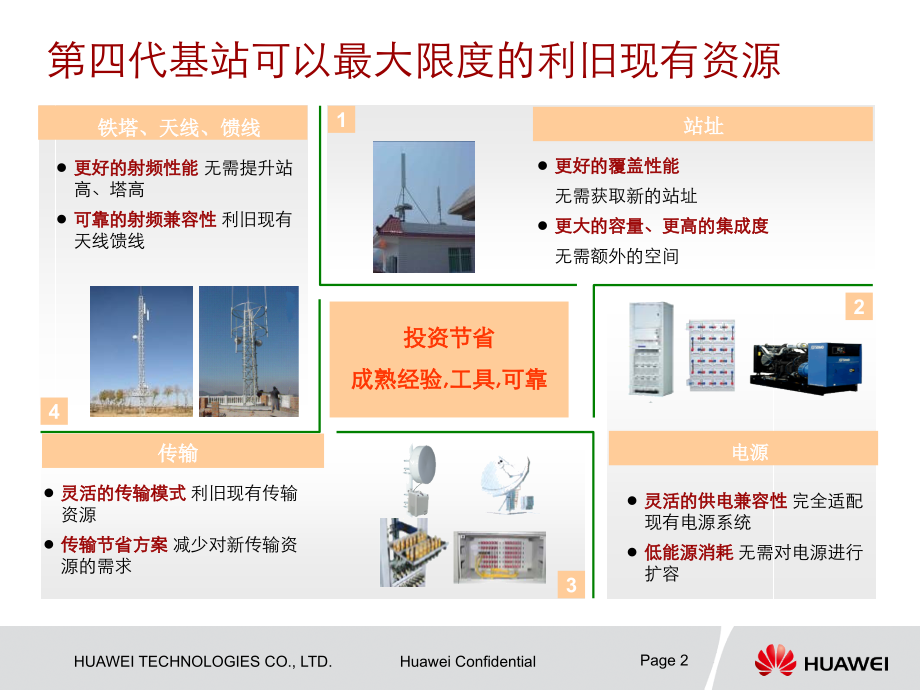

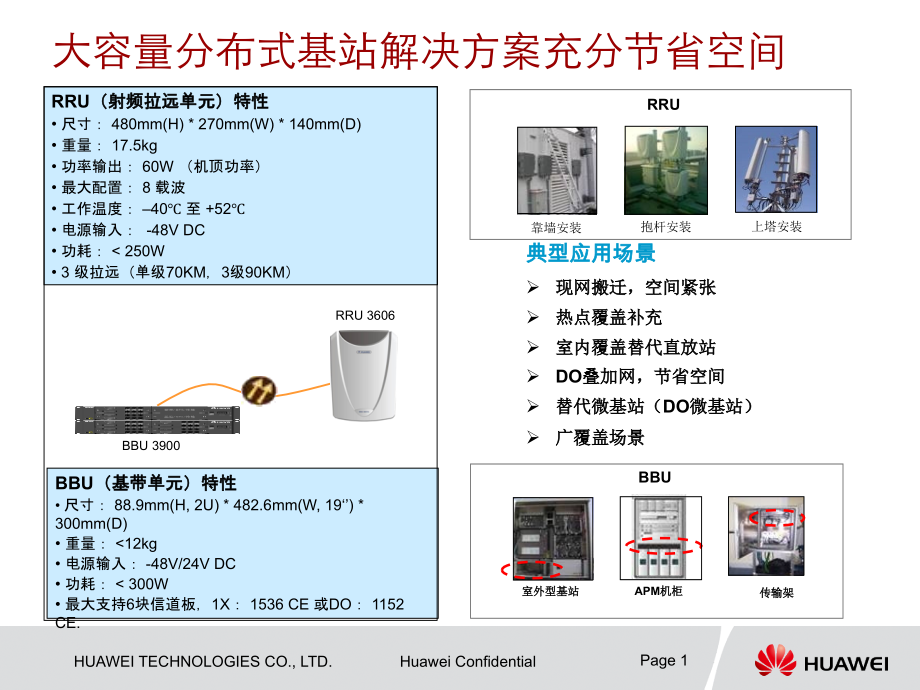

HUAWEI TECHNOLOGIES CO.,LTD.,Page,*,单击此处编辑母版标题样式,Huawei Confidential,英文标题,:32-35pt,颜色,:R153 G0 B0,内部使用字体,:,FrutigerNext,LT Medium,外部使用字体,:Arial,中文标题,:,30-32pt,颜色,:R153 G0 B0,字体,:,黑体,英文正文,:20-22pt,子目录,(2-5,级,):18pt,颜色,:,黑色,内部使用字体,:,FrutigerNext,LT Regular,外部使用字体,:Arial,中文正文,:18-20pt,子目录,(2-5,级,):18pt,颜色,:,黑色,字体,:,细黑体,配色参考方案：,建议同一页面内不超过四种颜色，以下是,13,组配色方案，同一页面内只选择一组使用。（仅供参考）,客户或者合作伙伴的标志放在右上角,.,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,英文目录标题,:35-40pt,颜色,:R153 G0 B0,内部使用字体,:,FrutigerNext,LT Medium,外部使用字体,:Arial,中文目录标题,:,35-40pt,颜色,:R153 G0 B0,字体,:,黑体,英文目录正文,:28-30pt,子目录,(2-5,级,):20-30pt,颜色,:,黑色,内部使用字体,:,FrutigerNext,LT Regular,外部使用字体,:Arial,中文目录正文,:28-30pt,子目录,(2-5,级,):20-30pt,颜色,:,黑色,字体,:,细黑体,Thank you,大容量,分布式基站解决方案充分节省空间,RRU,（射频拉远单元）特性,尺寸：,480mm(H)*270mm(W)*140mm(D),重量：,17.5kg,功率输出：,60W,（机顶功率）,最大配置：,8,载波,工作温度：,40,至,+52,电源输入：,-48V DC,功耗：,250W,3,级拉远（单级,70KM,，,3,级,90KM,）,BBU,（基带单元）特性,尺寸：,88.9mm(H,2U)*482.6mm(W,19)*300mm(D),重量：,12kg,电源输入：,-48V/24V DC,功耗：,300W,最大支持,6,块信道板，,1X,：,1536 CE,或,DO,：,1152 CE.,典型应用场景,现网搬迁，空间紧张,热点覆盖补充,室内覆盖替代直放站,DO,叠加网，节省空间,替代微基站（,DO,微基站）,广覆盖场景,传输架,室外型基站,BBU,APM,机柜,RRU,靠墙安装,抱杆安装,上塔安装,RRU 3606,BBU 3900,Page,1,1,2,3,4,投资节省,成熟经验,工具,可靠,第四代基站可以最大限度的利旧现有资源,站址,更好的覆盖性能,无需获取新的站址,更大的容量、更高的集成度,无需额外的空间,铁塔、天线、馈线,更好的射频性能,无需提升站高、塔高,可靠的射频兼容性,利旧现有天线馈线,传输,灵活的传输模式,利旧现有传输资源,传输节省方案,减少对新传输资源的需求,电源,灵活的供电兼容性,完全适配现有电源系统,低能源消耗,无需对电源进行扩容,Page,2,高效功放技术节省,OPEX,，降低生命周期成本,第四代基站采用,DPD,和,Doherty,高效功放技术，功放效率达到,33,S111,功耗,520W,、仅为业界平均的,50,，是现网,CDMA,基站,30%,现网典型基站功耗,第四代宏站功耗,N,：,Metro Cell,M:SC4812T,L,：,Mod 4.0,S111,功耗,1700W,1652W,1800W,满配功耗,2530W(S222),5972W(S444),5200W(S444),基站配置,典型功耗,S111,520,S222,650,S333,810,S444,930,采用第四代基站，每个站一年可节省超过,1,万元电费！,Page,3,华为分布式基站室外建站实例,南京文润宾馆,无需机房，只需天面资源,和,LT CDMA,基站共天面，可以同站址替换,光纤直接上站，,APM30,内置光传输板、电源模块，本地交流供电；,每个,BBU,可带,36,个,RRU,，每个,RRU,可支持,60W,、,8,载波，,1X,及,DO,任意配置，支持密集城区长期扩容需求；,建设周期短，配套建设和硬件安装只需一天时间,APM30,（内置,BBU,）挂墙安装,RRU,抱杆安装,和,LT CDMA,共天面,Page,4,第,1,章,BSC6680,系统结构,第,2,章,BTS3606E,系统结构,第,3,章,BTS3606C,系统结构,第,4,章,BBU,RRU,介绍,第,5,章 天馈设备介绍,Page,5,射频天馈子系统,Page,6,馈线的选用,频段,7/8,英寸馈线,5/4,英寸馈线,450MHz,2.65dB,1.87dB,800MHz,3.9dB,2.8dB,1900MHz,5.9dB,4.51dB,注：馈线的选用由馈线的长度和损耗决定。一般情况下，连接室外天线与室内机柜统一选用标准,7/8,英寸或,5/4,英寸馈线。,常用馈线每,100,米的损耗指标（常温）：,频段,馈线规格选取原则,450MHz,一般只采用,7/8,而不采用,5/4,馈线,800MHz,馈线长度大于,80m,采用,5/4,馈线,1900MHz,馈线长度大于,50m,采用,5/4,馈线,馈线规格选择对应表：,Page,7,天馈色环标签,机房,机柜,馈线,铁塔和天线,为贴色环标签处,机顶天线跳线距馈线接头,200mm,处，馈线两头距链接接头,200mm,处、馈线下铁塔平台,1,米范围之内,和馈线入室前在距馈线密封窗,1,米范围之内等六处，按照要求粘贴好色环标签,馈线密封窗,馈线下铁塔平台,1m,范围内,馈线密封窗,1m,范围内,跳线距馈线接头、,馈线距接头连接处,200mm,处,跳线距馈线接头、,馈线距接头连接处,200mm,处,Page,8,色环标签配置方案,系统,扇区,色环配置,备注,第一套系统,1,主分集：红色，两道,小区默认定义：正北方向为,1,小区，同时按顺时针方向转分别为,2,、,3,小区。,多系统系统共站点，需区分不 同系统馈线，第二套新建系统在红,/,黄,/,蓝色上增加一道白色色环，第三套新建系统在红,/,黄,/,蓝色增加两道白色色环。,分集：红色，一道,2,主分集：黄色，两道,分集：黄色，一道,3,主分集：蓝色，两道,分集：蓝色，一道,第二套系统,1,主分集：白色一道红色两道,分集：白色一道红色一道,2,主分集：白色一道黄色两道,分集：白色一道黄色一道,3,主分集：白色一道蓝色两道,分集：白色一道蓝色一道,常用的,3,扇区主分集天馈,:,Page,9,色环标签配置方案,扇区,一副天馈,两幅天馈,主集（天馈一）,分集（天馈一）,主集（天馈二）,分集（天馈二）,1,红色，两道,红色，一道,红色，四道,红色，三道,2,黄色，两道,黄色，一道,黄色，四道,黄色，三道,3,蓝色，两道,蓝色，一道,蓝色，四道,蓝色，三道,4,紫色，两道,紫色，一道,紫色，四道,紫色，三道,5,橙色，两道,橙色，一道,橙色，四道,橙色，三道,6,绿色，两道,绿色，一道,绿色，四道,绿色，三道,特殊的,6,扇区多天馈,：,Page,10,卫星同步天馈系统,GPS,连接到,BCKM,板,ANT,接口上。,GPS,馈线,BTS3606E,机柜,避雷器,避雷器,RUN,ALM,ACT,ETH,2S,ANT,10M,机柜内走线,GPS_1,GPS_0,Page,11,避雷器,作用：防止馈线内导体感应的雷电电流对设备造成损害,卫星同步的天线侧和设备侧均需要安装避雷器,GPS,侧避雷器,protect,端口接在,GPS,设备,基站设备侧防雷器,Protect,端口接在基站设备,将馈线接在防雷器,Surge,端口，并做防水处理,GND,端口不用接地,Page,12,卫星同步天馈系统部件指标,馈线,作用：传送,GPS,信号，供电给,GPS,天线。,损耗：,1.575GHz,频率下的百米损耗为,13.78dBv,避雷器,钳位电压,-1,+7VDC,，驻波比小于,1.1:1,，信号衰减小于,0.1dB,（,1.2,2GHz,）,GPS,天线,频率：,1.575GHz,带宽：,20MHz,供电电压：,+5.00.25VDC,Page,13,
