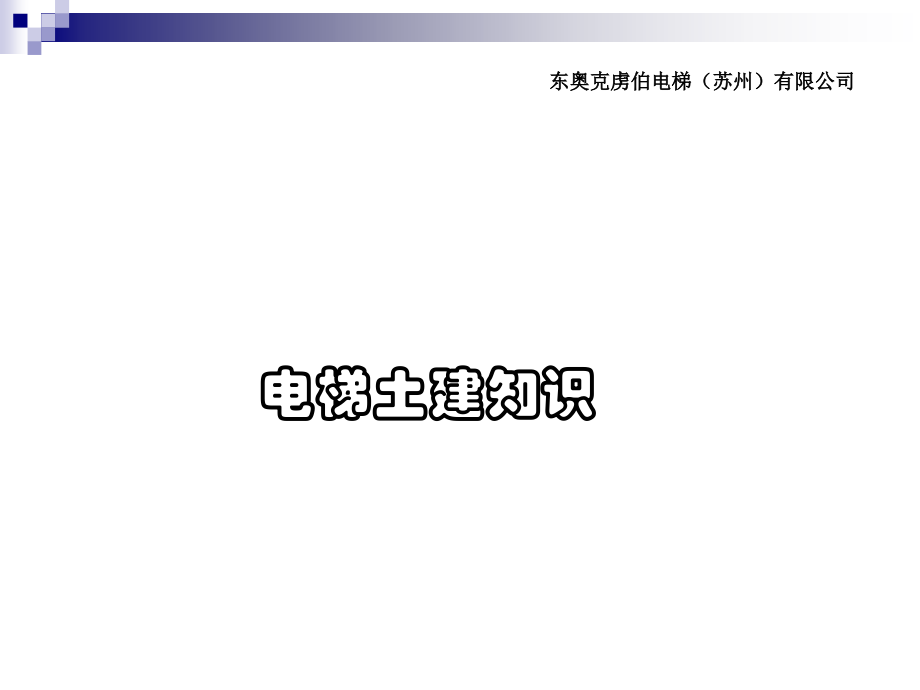

销售部电梯土建知识培训.ppt

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电梯土建知识,东奥克虏伯电梯（苏州）有限公司,一、电梯的名词解释,电梯,：运行在至少两列垂直的或倾斜角小于,15,度的刚性导轨之间的具有一个厢体的服务于规定楼层的固定升降设备。,电梯的提升高度,：从底层端站楼面至顶层端站楼面之间的垂直距离。,基站,：轿厢无投入运行指令时停靠的层站。,层间距离,：两个相邻停靠层站层门地坎之间的距离。,井道宽度,：平行于轿厢宽度方向井道壁内表面之间的水平距离。,井道深度,：垂直于井道宽度方向井道壁内有之间的距离。,底坑深度,：由底层端站地板到井道底坑地板之间的垂直距离。,顶层高度,：由顶层端站地板至井道顶板下最突出构件之间的垂直距离。,轿厢宽度,：平行于轿厢入口宽度的方向，在距轿厢底,1m,高处测得的轿厢壁两个内表面之间的水平距离。,轿厢深度,：垂直于轿厢宽度的方向，在距轿厢底部,1m,高处测得的轿厢壁两个内表面之间的水平距离。,轿厢高度,：从轿厢内部测得地板至轿厢顶部之间的垂直距离（轿厢顶灯罩和可拆卸的吊顶在此距离之内）。,东奥克虏伯电梯（苏州）有限公司,中分门：,层门或轿门，由门口中间各自向左、右以相同速度开启的门。,旁开门,：,层门或轿门的两扇门，以两种不同速度向同一侧开启的门。,左开门,：,面对轿厢，向左方向开启的层门或轿门。,右开门,：面对轿厢，向右方向开启的层门或轿门。,垂直中分门,：,层门或轿厢的门，由门口中间以相同速度各自向上、下开启的门。,有齿轮曳引机,：,电动机通过减速齿轮箱驱动曳引轮的曳引机。,无齿轮曳引机,：,电动机直接驱动曳引轮的曳引机。,自动扶梯,：,带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备。,自动人行道,：,带有循环运行（板式或带式）走道，用于水平或倾斜角不大于,12,度输送乘客的固定电力驱动设备。,倾斜角,：,梯级、踏板或胶带运行方向与水平面构成的最大角度。,自动扶梯提升高度,：,自动扶梯进出口两楼层底板之间的垂直距离。,理论输送能力,：,自动扶梯或自动人行道，在每小时内理论上能够输送的人数。,东奥克虏伯电梯（苏州）有限公司,二、电梯运行的基本原理、结构及制造许可明细,曳引钢丝绳绕过曳引轮，一端连接轿厢，一端连接对重装置。轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽内产生摩擦力，这样曳引轮转动，驱动钢丝绳拖动轿厢和对重做相对运动，即轿厢上升，对重下降；轿厢下降，对重上升。于是轿厢就在井道中沿导轨上下往复运行。,轿厢与对重能做相对运动，是靠曳引绳和曳引轮间的摩擦力为实现的。,轿厢,曳引机,导向轮,对重,东奥克虏伯电梯（苏州）有限公司,三、电梯土建总体布置图,东奥克虏伯电梯（苏州）有限公司,对重轮,对重,轿厢,操纵箱,限速器,主导轨,轿顶轮,爬梯,电梯门,东奥克虏伯电梯（苏州）有限公司,东奥克虏伯电梯（苏州）有限公司,东奥克虏伯电梯（苏州）有限公司,四、电梯主参数确定,序号,额定载重,轿厢最大有效面积,轿厢最小有效面积,1,400,1.17,0.98,2,630,1.66,1.45,3,800,2.00,1.73,4,1000,2.40,2.15,5,1250,2.90,2.57,6,1600,3.56,2.245,7,2000,4.20,8,2500,5.00,9,3000,5.80,10,4000,7.40,11,5000,9.00,东奥克虏伯电梯（苏州）有限公司,额定载重量超过,2500,，每增加,100,，轿厢有效面积增加,0.16,。,轿厢最小有效面积仅适用于乘客电梯。乘客数量按公式（额定载重量,75,）计算，计算的结果向下圆整到最近的整数。,20,人的最小有效面积为,3.13,，每增加一人轿厢面积增加,0.115,。,轿厢面积,=,轿厢净宽,轿厢净深,+,门口区域面积,东奥克虏伯电梯（苏州）有限公司,HW,：井道净宽,HD,：井道净深,OP,：开门净宽,H,：开门净高,CW,：轿厢净宽,CD,：轿厢净深,.,开门尺寸的确定,1,、公司各种开门规格,、中分门,7001200mm,间隔,100,、双折门,7001800,间隔,100,、中分双折门,12002600,间隔,100,1000,客梯优先采用,900,开门宽度；,800,客梯优先采用,800,开门宽度；,东奥克虏伯电梯（苏州）有限公司,2,、对重后置时最大开门尺寸,、中分门,最大,OP=,（,HW-250,）,/2,、双折门,最大,OP=,（,HW-400,）,/1.5,、中分双折门,最大,OP=,（,HW-400,）,/1.5,数值小数点前三位向下圆整。,观光电梯询问技术部。,东奥克虏伯电梯（苏州）有限公司,3,、对重侧置时最大开门尺寸,、中分门,最大,OP=,（,HW-600,）,/2,、双折门,最大,OP=,（,HW-400,）,/1.5,、中分双折门,最大,OP=,（,HW-700,）,/1.5,数值小数点前三位向下圆整。,东奥克虏伯电梯（苏州）有限公司,4,、对重后置时客梯中分门轿厢最大净尺寸,、载重量,1250kg,且速度,1.75,最大,CW=,（,HW-550,）,最大,CD=,（,HD-700,）,、除外,最大,CW=,（,HW-600,）,最大,CD=,（,HD-700,）,数值小数点前两位,50,间隔向下圆整。,注意,:,面积,CW*CD,必须符合国家标准,东奥克虏伯电梯（苏州）有限公司,5,、对重侧置时货梯轿厢最大净尺寸,、载重量,2000kg,最大,CW=,（,HW-940,）,最大,CD=,（,HD-450,）,、,2000kg,载重量,5000kg,最大,CW=,（,HW-1100,）,最大,CD=,（,HD-500,）,数值小数点前两位,50,间隔向下圆整。,注意,:,面积,CW*CD,必须符合国家标准,轿厢和开门净高最小,2000,。,公司标准开门净高,2100,。,东奥克虏伯电梯（苏州）有限公司,五、国家标准对电梯土建的规定,1,、井道的封闭,a,、建筑物中，要求井道有助于防止火焰蔓延，该井道应由无孔的墙、底板和顶板完全封闭起来。只允许有以下述开口：层门开口；通往井道的检修门、井道安全门以及检修活板门的开口；火灾情况下，气体和烟雾的排气孔；通风孔；井道与机房或与滑轮间之间必要的功能开口。,b,、当相邻两层门地坎间的距离大于,11m,时，其间应设置井道安全门，以确保相邻地坎间距离不大于,11m,。,c,、检修门、井道安全门和检修活板门均不应向井道内开启，应装设有钥匙开启的锁。上述门开启后，不用钥匙亦能将其关闭和锁住。以上门即使在锁住的情况下，也应能不用钥匙从井道内部将其打开。以上门应具有与层门一样的机械强度，且应符合相关建筑防火规范的要求。,d,、井道应适当通风，井道不能用于非电梯用房的通风。建议井道顶部的通风口面积至少为井道截面积的,1%,。,2,、井道壁的强度要求,a,、为保证电梯的安全运行，井道壁应具有一不定的机械强度，即用一个,300N,的力，均匀分布在,5,cm2,的圆形或方形面积上，垂直用用在井道壁的任一点上，应无永久变形；弹性变形不大于,15mm,。,东奥克虏伯电梯（苏州）有限公司,3,、底坑底面的强度,a,、底坑的地面应能支撑每根导轨的作用力：导轨自重加安全钳动作瞬间的反作用力。,K1g(P+Q),。,b,、轿厢缓冲器支座下的底坑地面应能承受满载荷轿厢静载,4,倍的作用力。,4g,（,P+Q,）。,c,、对重缓问器支座下的底坑地面应能承受对重静载,4,倍的作用力。,4g,（,P+qQ,）。,4,、底坑,a,、井道下部应设置底坑，除缓冲器座、导轨座以及排水装置外，底坑的底部应光滑平整，底坑不得作为积水坑用。,b,、在导轨、缓冲器、栅栏等安装竣工后，底坑不得漏水或渗水。,c,、当底坑底面下有人员能到达的空间存在，则对重缓冲器应安装在一直延伸到坚固实心桩墩上，或向电梯厂家询问安装对重安全错。,5,、电梯井道的专用,a,、电梯井道应为电样专用，井道内不得装设与电梯无关的设备、电缆等。井道内允许装设采暖设备，但不能用蒸气和高压水加热。采暖设备的控制与调节装置应装在井道外面。,东奥克虏伯电梯（苏州）有限公司,6,、机房,a,、电梯驱动主机及其附属设备和滑轮就设置在一个专用房间内，该房间应有实体的墙壁、房顶、门和活板门，只有经过批准的人员（维护、检查和营救人员）才能接近。,b,、机房和滑轮间不应用于电梯以外的其它用途，也不应设置非电梯用的线槽、电缆。但这些房间可设置：该房间的空调或采暖设备，但不包括以蒸气和高压水加热的采暖设备；火灾控测器和灭火器。,c,、机房结构应能承受预定的载荷和力。要用经久耐用和不易产生灰尘的材料建造。,d,、机房地面应采用防滑材料，如抹平混凝土、波纹钢板等。,e,、供活动的净高度不应小于,1.8mm,。,f,、机房地面高度不一且相差大于,0.50m,时,应设置楼梯或台阶,并设置护栏。机房地面有任何深度大于,0.50m,，宽度小于,0.50m,的凹坑或任何槽坑时,均应盖住。,g,、门地宽度不应小于,0.60m,，高度不应小于,1.8m,，且不得向房内开启。应装有带钥匙的锁，并可以从机房内不用钥匙也能打开。,h,、机房应有适当的通风，同时必须考虑到井道通过机房通风。从建筑物其他处抽出的陈腐空气不得直接排入机房内。应保护诸如电机、设备以及电缆等，使它们不受灰尘、有害气体和湿气的损害。,i,、机房应设有永久性的电气照明，地面上的照度不应小于,200lx,。,东奥克虏伯电梯（苏州）有限公司,j,、在机房顶板或横梁的适当位置上，应装设一个或多个适用的具有安全载荷标示的金属支架或吊钩，以便起吊重载设备。,7,、机房通道,a,、通往机房和滑轮间的通道应：设永久性电气照明装置，以获得适当的照度；任何情况下均能完全安全、方便地使用，而不需经过私人房间。,b,、通道应考虑全部使用楼梯，如果不能用楼梯，可以使用符合下列条件的梯子：通往机房的通道不应高出楼梯所到平面,4m,；梯子应牢固地固定在通道上而不能移动；梯子高度超过,1.5,米，其与水平方向夹角应在,65,度至,75,度之间，并不易滑动和翻转；梯子的净宽度不应小于,0.35,米,其踏板深度不应小于,25mm,踏板的设计载荷应为,1500N;,靠近梯子顶端,至少应设置一个容易握到的把手,;,梯子周围,1.5,米的水平距离内,应能防止来自于梯子上方附落物的危险。,8,、井道垂直度,规定的电梯井道水平尺寸是用铅垂测定的最小净空尺寸。允许偏差值为：,当高度,30m,的井道：,0,至,+25mm,；,30m,高度,60m,的井道：,0,至,+35mm,；,60m,高度,90m,的井道：,0,至,+50mm,；,东奥克虏伯电梯（苏州）有限公司,
