电场强度电势电势能随位移变化图像.ppt

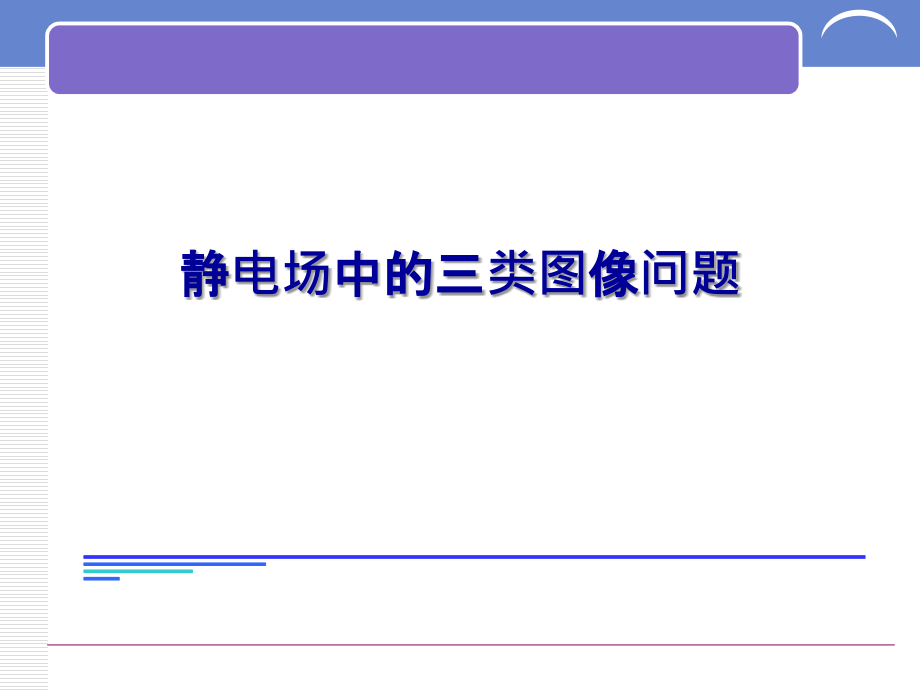

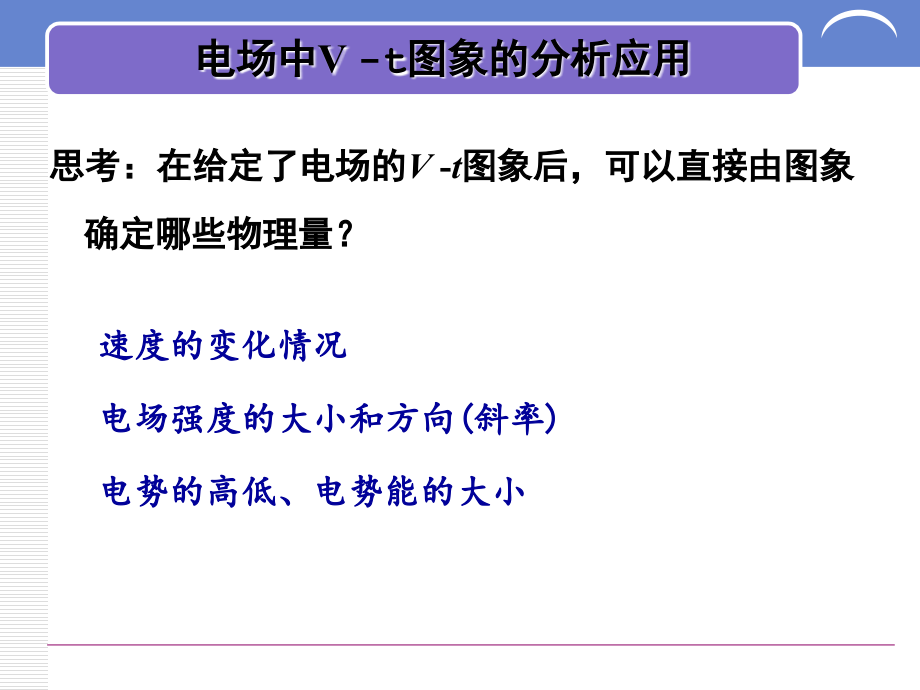

,静电场中的三类图像问题,思考：在给定了电场的,V,t,图象后，可以直接由图象确定哪些物理量？,速度的变化情况,电场强度的大小和方向(斜率),电势的高低、电势能的大小,电场中,V,t,图象的分析应用,思考：在给定了电场的,V,t,图象后，可以直接由图象确定哪些物理量？,根据v,t图像的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化。,电场中,V,t,图象的分析应用,解析,电场中,x,图象的分析应用,思考：在给定了电场的,x,图象后，可以直接由图线确定哪些物理量？,电势的大小,电场强度的大小（斜率）,电场强度的方向（沿场强方向电势降低）,解析,电场中,x,图象的分析应用,电场中,x,图象的分析应用,匀强电场,x,正点电荷,负点电荷,几种常见电场的电势与,等高线的比较,匀强电场,x,正点电荷,负点电荷,几种常见电场的电势与位移变化的图象,等量同种正电荷,等量异种电荷,几种常见电场的电势与,等高线的比较,x,x,y,y,等量同种正电荷,等量异种电荷,两电荷连线上,连线中垂线上,几种常见电场的电势与位移变化的图象,x,x,y,y,思考：在给定了电场的,E,x,图象后，可以直接由图象确定哪些物理量？,电场强度的大小和方向(正负),电势的变化情况（沿场强方向电势降低）,电势差（面积）,电场中,E,x,图象的分析应用,解析,匀强电场,x,x,负点电荷,几种常见电场的场强与位移变化的图象,正点电荷,O,O,等量同种正电荷,等量异种电荷,两电荷连线上,连线中垂线上,x,x,y,y,几种常见电场的场强与位移变化的图象,一是看。看坐标轴的名称、看图象的变化、看正负的物理意义。,二是算。算斜率、算面积，分析其对应的物理意义。,三是变。能把图象反映的规律和实际运动过程相互转换。,四是用。利用基本公式，利用基本规律。,方法总结,
