扩展局域网.ppt

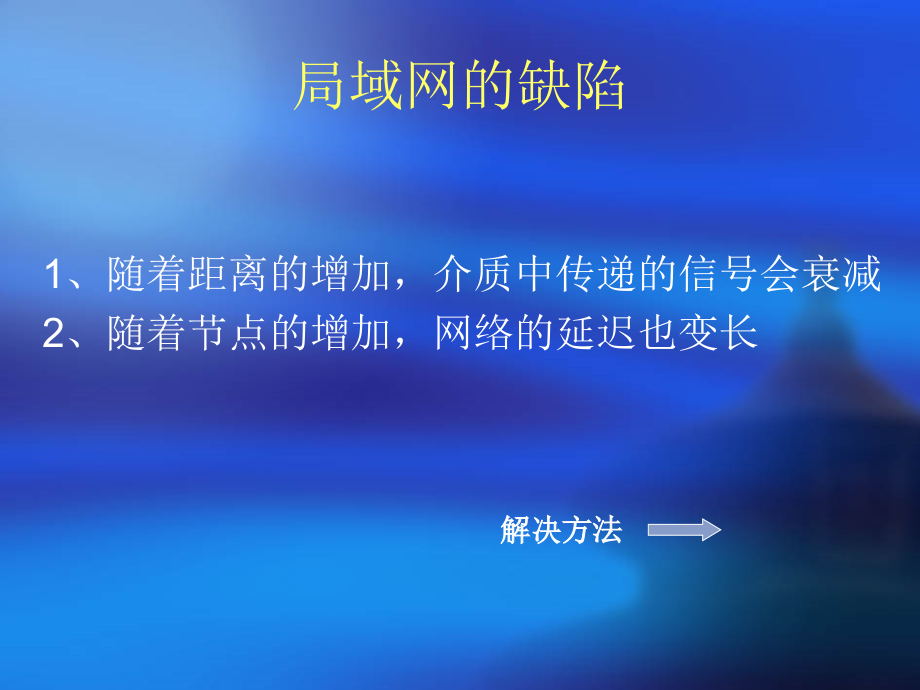

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,扩展的局域网,局域网的缺陷,1,、随着距离的增加，介质中传递的信号会衰减,2,、随着节点的增加，网络的延迟也变长,解决方法,扩展局域网,1,、利用光纤作为传输介质,2,、利用各种设备连接各个网段,中继器：又称转发器，可以完成信号的复制、调整和放大作用。可以利用它将两段局域网连接起来，并把一段局域网上的电信号传输到另一网段上。工作在物理层。,利用中继器,利用集线器,集线器：主要用在星状拓扑结构，作为中心节点，连接各台计算机。可以增大网络的物理范围。但是，如果不同的以太网技术，则不能通过集线器相连。,利用网桥,网桥：又称桥接器，相当于一个局域网与另一个局域网之间的桥梁。能够分析数据，工作在数据链路层。,功能：,1,、扩展网络的覆盖范围,2,、在各种介质中转发信号,3,、具有帧过滤功能,4,、提高通信效率，当网络负载重的时候，可以将其分为两个网段,5,、具有隔离作用，提高网络的可靠性,网桥的使用形式,1,、透明网桥（生成树网桥）,不做任何改动，不做任何配置，插入电缆就可以发挥作用。,优点：易于安装,缺点：没有充分利用网络资源,网桥的使用形式,2,、转换网桥,在物理层和数据链路层工作。能够为使用不同协议的局域网提供网络连接。,网桥的使用形式,3,、封装网桥,用于连接,FDDI,骨干网，利用,FDDI,骨干网将多个以太网进行连接。扩大网络的范围。,网桥的使用形式,4,、源路由网桥,假定每个帧的发送者都知道发往各个目的站的路由，既由发送帧的源站点负责路由选择。,利用交换机扩展局域网,利用交换机的优势：,同时连通许多对的端口，使得每对连在端口上通信的主机能够独占通信介质那样进行无冲突的数据传输。,现在已有二层交换机和三层交换机。,
