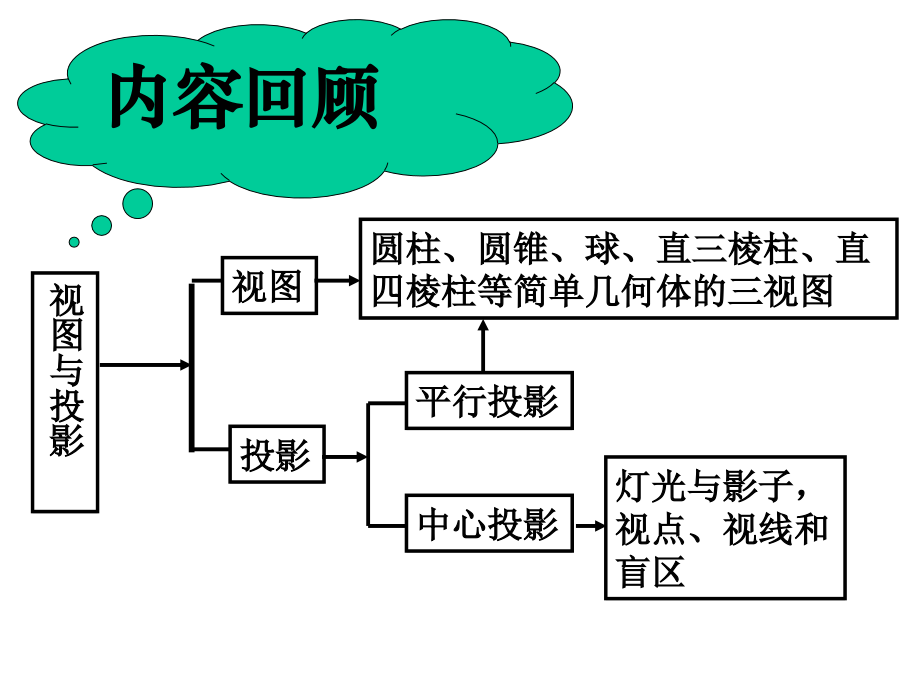

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章 视图与投影,复习课,中心投影,视图与投影,视图,投影,平行投影,灯光与影子，视点、视线和盲区,圆柱、圆锥、球、直三棱柱、直四棱柱等简单几何体的三视图,内容回顾,三视图,三视图,主视图,从正面看到的图,左视图,从左面看到的图,俯视图,从上面看到的图,画物体的三视图时,要符合如下,原则,:,大小：长对正,高平齐,宽相等.,虚实:在画图时,看的见,部分的轮廓通常画成,实线,看不见,部分的轮廓线通常画成,虚线,.,回顾 思考,例题欣赏,1,例1：举例说明如何画直三棱柱，直四棱柱的三种视图。,左视图,俯视图,主视图,左视图,主视图,俯视图,平行,投影与中心,投影,物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是,投影,现象.,太阳光线可以看成平行光线,像这样的光线所形成的投影称为,平行投影,。,在同一时刻,物体高度与影子长度成比例.,物体的,三视图,实际上就是该物体在某一平行光线(垂直于投影面的平行光线)下的,平行投影,.,探照灯,手电筒,路灯,和台灯的光线可以看成是从一点出发的光线,像这样的光线所形成的投影称为,中心投影,皮影,和,手影,都是在灯光照射下形成的影子.它们是中心投影。,回顾 思考,例题欣赏,2,已知两棵小树在同一时刻的影子，你如何确定影子是在,太阳光线,下还是在,灯光的光线,下形成的。,两光线相交于一点，因此它们是灯光下形成的,.,两条光线是平行的，因此它们是太阳光下形成的,.,回顾 思考,视点、视线、盲区的定义以及在生活中的应用。,眼睛所在的位置称为视点，,由视点发出的光线称为视线，,眼睛看不到的地方称为盲区。,如图所示：一只猫蹲在墙前,老鼠躲在墙后.请你画出老鼠活命的活动区域,猫,墙,墙,例题欣赏,3,盲区,盲区,盲区,我思我进步,1.下面的四组图形中，如图所示的圆柱体的三视图的是,【】,俯视图,主视图,左视图,俯视图,主视图,左视图,主视图,左视图,俯视图,俯视图,主视图,左视图,D,C,B,A,B,我思我进步,2.下列命题正确的是【】,A、,三视图是中心投影,B、,小华观察牡丹花,，,牡丹花就是视点,C、,球的三视图均是半径相等的圆,D、,阳光从矩形窗子里照射到地面上得到的光区仍是矩形,3.右图是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是,【,】,A.5 B.6 C.7 D.8,C,1,2,2,1,1,1,D,4.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为,【】,A.,上午12时,B.,上午10时,C.,上午9时30分,D.,上午8时,5.,如图所示，电视台的摄像机,1、2、3、4,在不同位置拍摄了四幅,画面，则,A,图象是,_,号,摄像机所拍，,B,图象是,_,号,摄像机所拍，,C,图象是,_,号,摄像机所拍，,D,图象是,_,号,摄像机所拍。,2,3,4,1,D,6.如图所示，在房子外的屋檐,E,处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区在,【】,A.,ACE B.,BFD C.,四边形,BCED D.,ABD,D,7.根据前面所学的视图知识，画出图中正六棱柱的主视图，左视图和俯视图。,主视图,左视图,俯视图,8.与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花和一棵树。晚上，幕墙反射路灯灯光形成了那盆花的影子,(,如图所示,),，树影是路灯灯光形成的。你能确定此时路灯光源的位置吗？,P,9.某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成,60,角，房屋向南的窗户,AB,高1.6,米，现要在窗子外面的上方安装一个水平遮阳蓬,AC(,如图所示,).,(1),当遮阳蓬,AC,的宽度在什么范围时，太阳光线直接射入室内？,(2),当遮阳蓬,AC,的宽度在什么范围时，太阳光线不能直接射入室内？,A,B,C,30,10.如图，某同学想测量旗杆的高度，他在某一时刻测得,1,米长的竹竿竖直放置时影长,1.5,米，在同时刻测量旗杆的影长时，因旗杆靠近一楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上影长为,21,米，留在墙上的应高为,2,米，求旗杆的高度,.,E,21,2,
