大学新校区D1D2区道路及外管网工程施工组织设计.docx

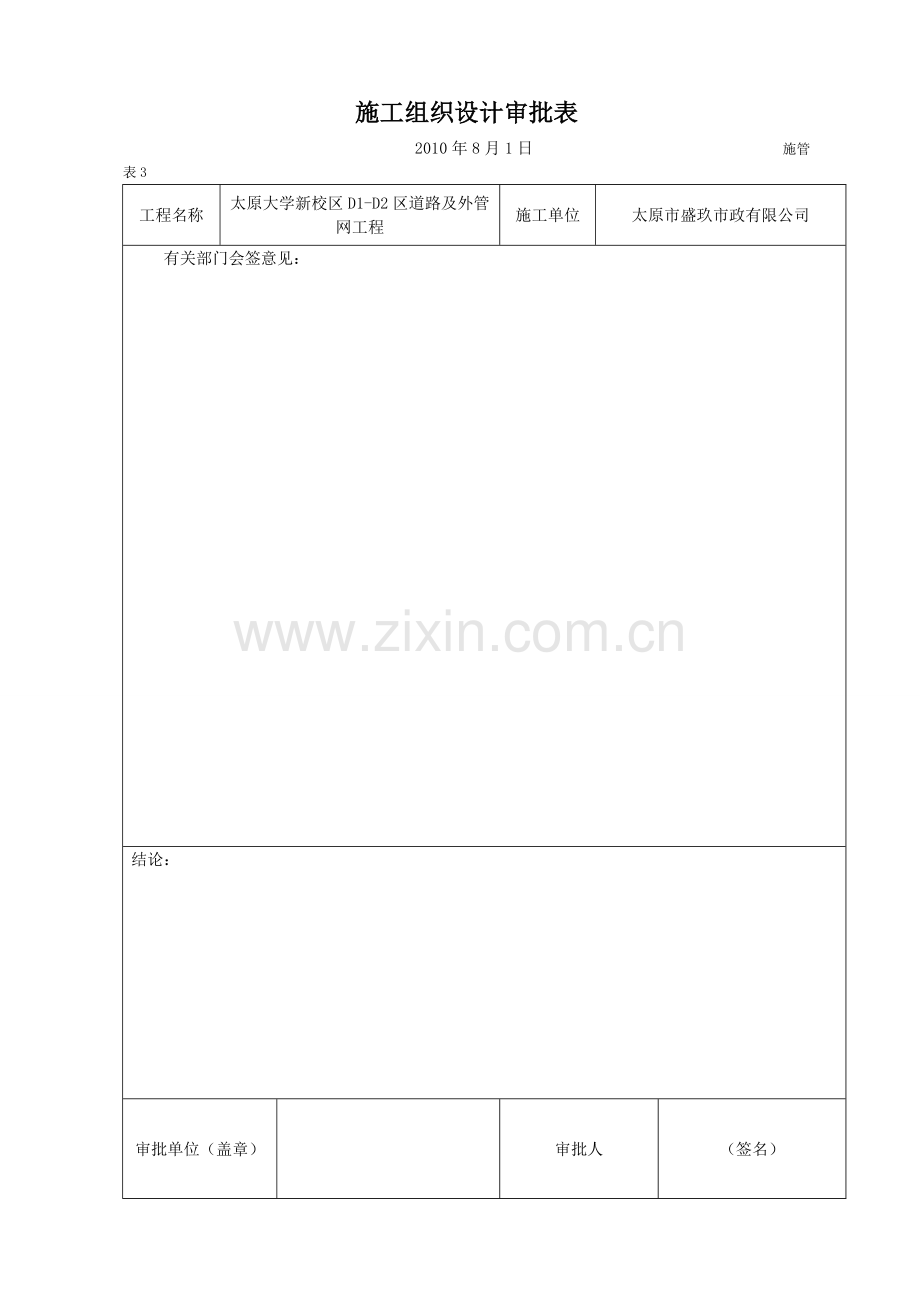

施工组织设计审批表
2010年8月1日 施管表3
工程名称
太原大学新校区D1-D2区道路及外管网工程
施工单位
太原市盛玖市政有限公司
有关部门会签意见：
结论：
审批单位（盖章）

审批人
（签名）

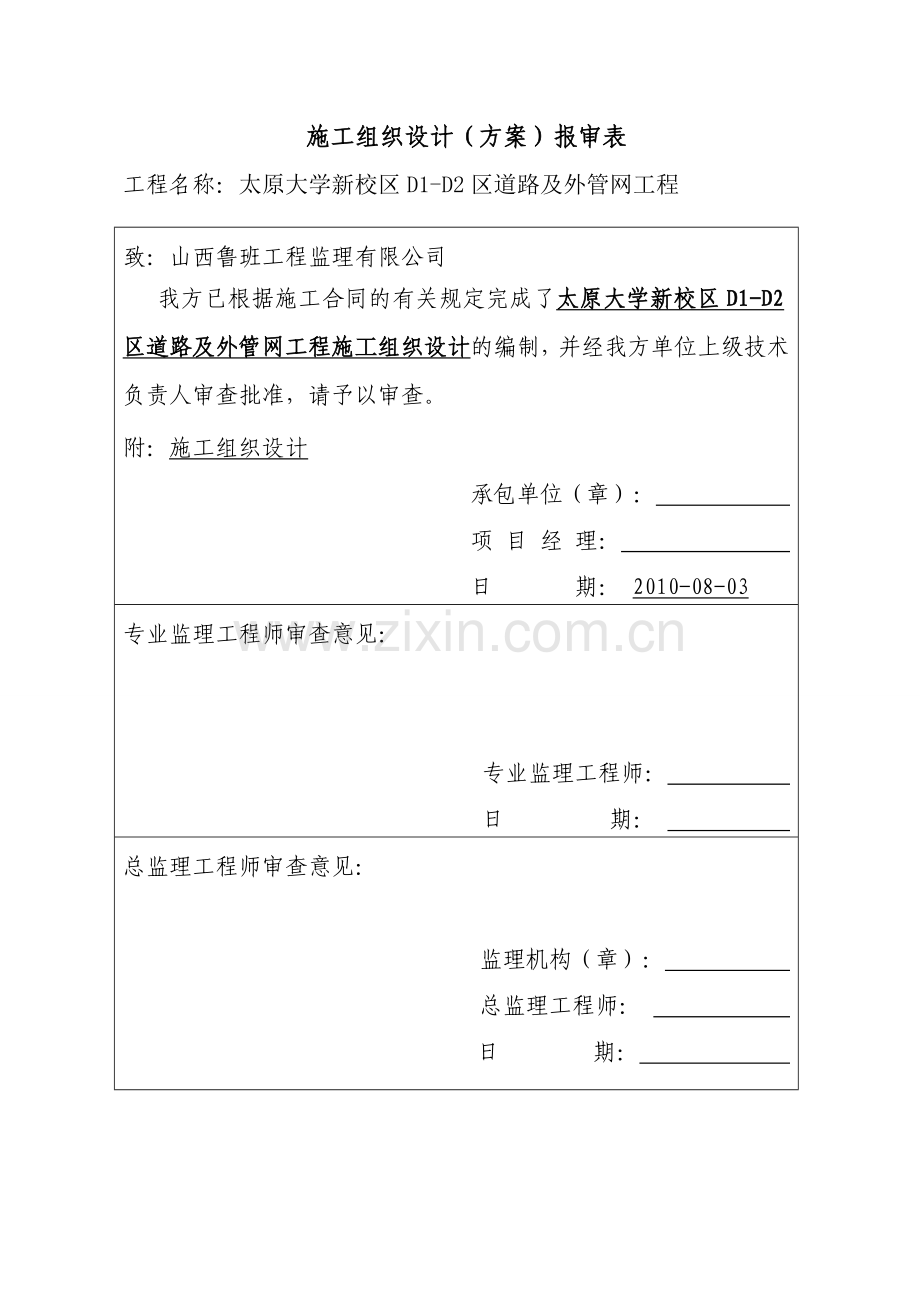

施工组织设计（方案）报审表
工程名称：太原大学新校区D1-D2区道路及外管网工程

致：山西鲁班工程监理有限公司
我方已根据施工合同的有关规定完成了太原大学新校区D1-D2区道路及外管网工程施工组织设计的编制，并经我方单位上级技术负责人审查批准，请予以审查。
附：施工组织设计
承包单位（章）：
项 目 经 理：
日 期： 2010-08-03
专业监理工程师审查意见：

专业监理工程师：
日 期：
总监理工程师审查意见：

监理机构（章）：
总监理工程师：
日 期：

目 录
第一篇 施工组织设计
第二篇 施工进度计划和保证措施及违约责任承诺
第三篇 施工平面布置和临时设施布置
第四篇 劳动力和材料投入计划及其保证措施
第五篇 机械设备投入计划
第六篇 关键施工技术、工艺、重点、难点和解决方案
第七篇 质量保证措施及违约责任承诺
第八篇 文明施工,安全生产保证措施
第九篇 雨季施工及防汛措施
附图：质量保证体系
安全保证体系

第一篇 施工组织设计
1.1、工程概况
1.1.1、项目名称
太原大学新校区建设项目一期工程D1、D2区室外道路和管网工程
1.1.2、工程位置
太原市教育园区（农牧场）太原大学新校区
1.1.3、建筑规模
本次项目工程为太原大学新校区一期建设工程内容，规划用地175.19公顷，总建筑面积约98.33万平方米, 施工内容为D1、D2区室外道路和管网工程的施工，包括道路、雨水、污水、给水、中水、电力、照明等多项专业工程内容。
1.1.4、工期要求
计划开工日期：2010年8月5日，计划竣工日期2010年10月15日。
1.1.5道路工程概况
1、道路平面
校区主环路：红线宽度18m，设计起点坐标（44672.493/22633.121），桩号K0+00，设计终点坐标（44189.996/22698.592），桩号为K0+493.624，总长493.624m。
D1-D2区主路：红线宽度25m，设计起点坐标（44608.097/22544.866），桩号K0+00，设计终点坐标（44185.401/22576.555），桩号为K0+429.809，总长429.809m。
D1-D2区北路：红线宽度12m，设计起点坐标（44661.494/22633.121），桩号K0+00，设计终点坐标（44636.494/22396.569），桩号为K0+245.604，总长245.604m。
D1-D2区中路：红线宽度12m，设计起点坐标（44451.001/22633.121），桩号K0+00，设计终点坐标（44123.607/22449.852），桩号为K0+486.708，总长486.708m。
D1-D2区南路：红线宽度12m，设计起点坐标（44234.272/22676.748），桩号K0+00，设计终点坐标（44123.607/22449.852），桩号为K0+252.445，总长252.445m。
2、道路纵断面
总坡度介于0.008%至0.5%之间，部分路段坡度小于0.3%，凡纵坡度小于0.3%的路段，均增加雨水口布置。
3、道路横断面
校区主环路：红线宽度18m，为一块板形式，中间11m宽机非混行车道，两侧3m宽人行道。
D1-D2区主路：红线宽度25m，为两块板形式，中间6m宽绿化带，两侧6m机非混行车道，两侧3m宽人行道。
12m宽道路：红线宽度12m，为一块板形式，中间6m宽机非混行车道，两侧3m宽人行道。
双向坡道路1.5%横向坡度，人行道为2%的内向直线坡。两侧路缘石为砼路缘石，弯道为49.5×12.5×30砼路缘石，缘石外露高度为15cm。
4、道路结构
机非混行车道路面结构从上至下依次为：4cm细粒式SBS沥青砼（AC-13），7cm粗粒式沥青砼（AC-25），20cm水泥稳定碎石，20cm水泥稳定碎石，路表容许回弹弯沉0.03cm。
人行道路面结构从上至下依次为：6cm防滑彩色砼砖，2cmM7.5水泥砂浆卧底，8cmC15水泥砼，15cm级配碎石。
5.路基边坡
挖方路基边坡1：1，填方路基边坡1：1.5。
1.1.6雨水管线概况
1、平面
雨水管线沿本工程周边环道敷设，最终接入1号路现状雨水管线内。
2、纵断
雨水干管设计坡度为0.002-0.005，连接管坡度为0.01。
雨水管线a：
Y1a（K0+00）至Y4a（K0+86.6）段，L=86.6m，DN300，i=0.005，埋深1.8 -2.04m。
Y现状（K2+93.10）至Y4a（K0+86.6）段，L=206.50m，DN600，i=0.005，埋深2.34 -2.95m。
雨水管线b：
Y1b（K0+00）至Y5b（K0+79.8）段，L=79.8m，DN300，i=0.003，埋深1.48 -1.64m。
Y9b（K1+25.4）至Y5b（K0+79.8）段，L=46.6m，DN400，i=0.003，埋深1.74 -1.81m。
Y9b（K1+25.4）至Y14b（K2+01.2）段，L=74.8m，DN500，i=0.002，埋深1.91 -1.95m。
Y现状（K3+53.6）至Y14b（K2+01.2）段，L=152.4m，DN600，i=0.002，埋深1.91 -1.95m。
雨水管线c：
Y1c（K0+00）至Y3c（K0+50）段，L=50m，DN300，i=0.003，埋深1.35 -1.41m。
Y6c（K1+21.30）至Y3c（K0+50）段，L=71.3m，DN400，i=0.003，埋深1.51 -1.43m。
Y6c（K1+21.30）至Y17b（K2+21.80）段，L=100.50m，DN500，i=0.002，埋深1.53 -1.98m。
雨水管线b1：
Y1b1（K0+00）至Y5b（K0+53.90）段，L=53.9m，DN300，i=0.005，埋深1.43 -1.64m。
雨水管线b2：
Y1b2（K0+00）至Y5b（K0+44.20）段，L=44.2m，DN300，i=0.005，埋深1.40 -1.64m。
雨水管线b3：
Y1b3（K0+00）至Y6b（K0+41.4）段，L=41.4m，DN300，i=0.005，埋深1.43 -1.67m。
雨水管线b4：
Y1b4（K0+00）至Y7b（K0+64.5）段，L=64.5m，DN300，i=0.005，埋深1.41 -1.69m。
雨水管线b5：
Y1b5（K0+00）至Y8b（K0+65.6）段，L=65.6m，DN300，i=0.005，埋深1.52 -1.71m。
雨水管线b6：
Y1b4（K0+00）至Y10b（K0+49.2）段，L=49.2m，DN300，i=0.005，埋深1.59 -1.72m。
雨水管线b7：
Y1b7（K0+00）至Y11b（K0+64.4）段，L=64.4m，DN300，i=0.005，埋深1.56 -1.73m。
雨水管线b8：
Y1b8（K0+00）至Y12b（K0+65.5）段，L=65.5m，DN300，i=0.005，埋深1.56 -1.74m。
雨水管线b9：
Y1b9（K0+00）至Y13b（K0+44.3）段，L=44.3m，DN300，i=0.005，埋深1.51 -1.74m。
雨水管线b10：
Y1b10（K0+00）至Y14b（K0+51.1）段，L=51.1m，DN300，i=0.005，埋深1.65 -1.75m。
雨水管线b11：
Y1b11（K0+00）至Y14b（K0+77.2）段，L=77.2m，DN300，i=0.005，埋深1.52 -1.75m。
雨水管线b12：
Y1b12（K0+00）至Y15b（K0+49）段，L=49m，DN300，i=0.005，埋深1.64 -1.75m。
雨水管线b13：
Y1b13（K0+00）至Y20b（K0+64.8）段，L=64.8m，DN300，i=0.005，埋深1.91 -2.08m。
雨水管线d：
Y1d（K0+00）至Y3d（K0+40.3）段，L=40.3m，DN300，i=0.003，埋深1.24 -1.27m。
Y7d（K1+34.5）至Y3d（K0+40.3）段，L=94.2m，DN400，i=0.003，埋深1.37 -1.44m。
Y7d（K1+34.5）至Y6c（K1+65.2）段，L=30.7m，DN500，i=0.002，埋深1.54 -1.53m。
雨水管线g：
Y1g（K0+00）至Y15c（K0+99.7）段，L=99.7m，DN300，i=0.005，埋深1.63 -1.80m。
雨水管线e1：
Y1e1（K0+00）至Y2e（K0+98.1）段，L=98.1m，DN300，i=0.003，埋深1.1 -1.62m。
雨水管线e：
Y1e（K0+00）至Y6e（K0+73.1）段，L=73.1m，DN300，i=0.003，埋深1.6 -1.7m。
Y10e（K1+35.4）至Y6e（K0+73.1）段，L=62.3m，DN400，i=0.003，埋深1.8 -1.89m。
Y10e（K1+35.4）至Y19e（K3+32.7）段，L=197.3m，DN500，i=0.002，埋深1.99 -2.4m。
Y现状（K5+42.7）至Y19e（K3+32.7）段，L=210m，DN600，i=0.002，埋深2.35 -2.86m。
雨水管线e2：
Y1e2（K0+00）至Y6e（K0+66.2）段，L=66.2m，DN300，i=0.005，埋深1.43 -1.7m。
雨水管线e3：
Y1e3（K0+00）至Y4e2（K0+57.2）段，L=57.2m，DN300，i=0.005，埋深1.45 -1.5m
雨水管线e4：
Y1e4（K0+00）至Y8e（K1+14.8）段，L=114.8m，DN300，i=0.005，埋深1.09 -1.75m。
雨水管线e5：
Y1e5（K0+00）至Y10e（K0+58.1）段，L=58.1m，DN300，i=0.005，埋深1.5 -1.79m。
雨水管线e6：
Y1e6（K0+00）至Y11e（K0+55.9）段，L=55.9m，DN300，i=0.005，埋深1.66 -1.8m。
雨水管线e7：
Y1e7（K0+00）至Y26e（K0+78.2）段，L=78.2m，DN300，i=0.005，埋深1.32 -1.78m。
雨水管线e8：
Y1e8（K0+00）至Y9e（K0+78.1）段，L=78.1m，DN300，i=0.005，埋深1.14 -1.79m。
雨水管线e9：
Y1e9（K0+00）至Y12e（K0+69.3）段，L=69.3m，DN300，i=0.005，埋深1.25 -1.8m。
雨水管线e10：
Y1e10（K0+00）至Y13e（K0+55.3）段，L=55.3m，DN300，i=0.005，埋深1.45 -1.99m。
雨水管线e11：
Y1e11（K0+00）至Y14e（K1+32.1）段，L=132.1m，DN300，i=0.005，埋深1.55 -2.14m。
雨水管线e12：
Y1e12（K0+00）至Y7e12（K0+57.2）段，L=57.2m，DN300，i=0.005，埋深1.5 -1.79m。
Y19e（K0+87.6）至Y7e12（K0+57.2）段，L=30.4m，DN400，i=0.005，埋深1.79 -1.81m。
雨水管线e13：
Y1e13（K0+00）至Y4e12（K0+41.7）段，L=41.7m，DN300，i=0.005，埋深1.39 -1.5m。
雨水管线e14：
Y1e14（K0+00）至Y1e12（K0+56.1）段，L=56.1m，DN300，i=0.005，埋深1.58 -1.79m。
雨水管线f：
Y1f（K0+00）至Y3f（K0+44.3）段，L=44.3m，DN300，i=0.003，埋深2.16 -2.17m。
Y5f（K0+89.70）至Y3f（K0+44.3）段，L=45.4m，DN400，i=0.003，埋深2.27 -2.30m。
Y5f（K0+89.70）至Y27e（K1+64.7）段，L=75m，DN500，i=0.002，埋深2.40 -2.47m。
雨水管线f1：
Y1f1（K0+00）至Y3f1（K0+52.6）段，L=52.6m，DN300，i=0.005，埋深1.65 -2.03m。
Y3f（K0+87.9）至Y3f1（K0+52.6）段，L=35.3m，DN400，i=0.002，埋深2.13 -2.17m。
雨水管线f2：
Y1f2（K0+00）至Y2f1（K0+42.8）段，L=42.8m，DN300，i=0.005，埋深1.61 -2.03m。
3、结构
管道结构：HDPE双壁波纹管（环刚度≥8），接口为承插橡胶圈接口，管道基础为原土夯实后铺100mm中细砂垫层，沟槽回填土时，管道管腔至管顶部分回填土为中细砂回填，至管外顶以上0.3m，压实系数按相关规范执行。
检查井结构：接入支管为1根且埋深小于1m时为φ700直筒式检查井，接入支管为1根且埋深大于1m或接入支管为2根及2根以上时为φ1250收口式排水检查井，井盖为重型井盖，雨水口为立箅式雨水口。
1.1.7污水管线概况
1、污水平面
污水经楼前污水管收集后进入化粪池初步处理，最终排入1号路现状污水管。污水主管设计管径为DN200-DN300。
2、纵断
污水干管设计最小坡度0.003。
污水管线a：
Pa1(K0+00)至HC-1（K0+90.3）段，L=90.3m，DN200，i=0.005，埋深1.25-1.98m。
Pa17(K1+41)至HC-1（K0+90.3）段，L=50.7m，DN300，i=0.005，埋深2.03-1.95m。
Pa17(K1+41)至Pa22（K2+72.8）段，L=131.8m，DN300，i=0.003，埋深2.03 -2.43m。
P现状 (K2+72)至Pa22（K2+72.8）段，L=106.7m，DN300，i=0.005，埋深2.95m。
污水管线a΄：
Pá1(K0+00)至Pa13（K0+29.8）段，L=29.8m，DN200，i=0.005，埋深1.25-1.37m。
污水管线b：
Pb1(K0+00)至Pb12（K0+78.2）段，L=80.2m，DN200，i=0.005，埋深1.25-1.58m。
污水管线b΄：
Pb΄1(K0+00)至Pb11（K0+42.5）段，L=42.5m，DN200，i=0.005，埋深1.25-1.27m。
污水管线c：
Pc1(K0+00)至Pc16（K1+03.1）段，L=105.1m，DN200，i=0.005，埋深1.15-1.53m。
Pa19(K1+35)至Pc16（K1+03.1）段，L=29.9m，DN300，i=0.005，埋深1.55-1.83m。
污水管线c΄：
Pc΄1(K0+00)至Pc15（K0+20.3）段，L=20.3m，DN200，i=0.005，埋深1.25-1.17m。
污水管线d：
Pd1(K0+00)至Pd12（K0+96.6）段，L=96.6m，DN200，i=0.005，埋深1.15-1.53m。
污水管线d΄：
Pd΄1(K0+00)至Pd11（K0+29）段，L=29m，DN200，i=0.005，埋深1.03-1.31m。
污水管线e：
Pe1(K0+00)至Pe12（K0+78.3）段，L=81.4m，DN200，i=0.005，埋深1.25-1.60m。
Pa17 (K1+16.6)至Pe12（K0+78.3）段，L=35.2m，DN300，i=0.005，埋深1.57-1.63m。
污水管线e΄：
Pe΄1(K0+00)至Pe11（K0+57.4）段，L=97.4m，DN200，i=0.005，埋深1.03-1.31m。
污水管线f：
Pf1(K0+00)至Pf11（K0+85.9）段，L=85.9m，DN200，i=0.005，埋深1.15-1.57m。
污水管线g：
Pg1(K0+00)至Pa11（K0+78.7）段，L=78.7m，DN200，i=0.005，埋深1.25-1.39m。
污水管线h：
Ph1(K0+00)至Ph16（K1+33.3）段，L=131.3m，DN200，i=0.005，埋深1.25-2.07m。
Pa20(K1+55.6)至Ph16（K1+33.3）段，L=22.3m，DN300，i=0.005，埋深2.43-2.07m。
污水管线j：
Pj1(K0+00)至HC-4段，L=42.8m，DN200，i=0.005，埋深1.25-1.63m。
污水管线k：
Pk1(K0+00)至P a25(K0+80.8)段，L=80.8m，DN200，i=0.005，埋深1.25-1.83m。
污水管线m：
Pm1(K0+00)至P m10(K1+48.2)段，L=148.2m，DN200，i=0.005，埋深1.25-2.09m。
P现状(K4+90.1)至P m10(K1+48.2)段，L=341.9m，DN300，i=0.003，埋深2.28-2.70m
污水管线m΄：
Pm΄1(K0+00)至Pm10（K0+75.6）段，L=75.6m，DN200，i=0.005，埋深1.25-2.09m。
污水管线n：
Pn1(K0+00)至HC-8段，L=143.4m，DN200，i=0.005，埋深1.25-2.0m。
Pm15(K1+59.4)至HC-8段，L=16m，DN300，i=0.005，埋深2.22-2.58m。
污水管线p：
Pp1(K0+00)至HC-8段，L=37.7m，DN200，i=0.005，埋深1.25-1.62m。
污水管线q：
Pq1(K0+00)至段Pm16(K0+57.5)，L=57.5m，DN200，i=0.005，埋深1.25-1.61m。
污水管线r：
Pr1(K0+00)至段Pr11(K1+06)，L=106m，DN200，i=0.005，埋深1.25-2.06m。
Pm12(K1+43.3)至段Pr11(K1+06)，L=37.3m，DN300，i=0.005，埋深2.16-2.39m。
污水管线s：
Ps1(K0+00)至HC-6段，L=53.1m，DN200，i=0.005，埋深1.19-1.91m。
Pr11(K0+96.9)至HC-6段，L=43.8m，DN300，i=0.005，埋深2.15-2.17m。
污水管线s΄：
Ps΄1(K0+00)至HC-6段，L=41.2m，DN200，i=0.005，埋深1.37-1.74m。
污水管线t：
Pt1(K0+00)至Pm13(K0+67)段，L=67m，DN200，i=0.005，埋深1.15-1.44m。
污水管线v：
Pv1(K0+00)至Pu16(K0+42.4)段，L=42.4m，DN200，i=0.005，埋深1.25-1.72m。
污水管线w：
Pw1(K0+00)至Pu20(K0+61.2)段，L=61.2m，DN200，i=0.005，埋深1.25-1.86m。
污水管线x：
Px1(K0+00)至HC-9段，L=39.6m，DN200，i=0.005，埋深1.25-2.41 m。
污水管线u：
Pu1(K0+00)至段Pu16(K1+44.3)，L=144.3m，DN200，i=0.005，埋深1.25-2.04 m。
HC-9至段Pu16(K1+44.3)，L=80.3m，DN200，i=0.005，埋深2.22-2.03 m。
HC-9至段Pm21(K2+53)，L=80.3m，DN200，i=0.005，埋深2.22-2.70 m。
3、结构
管道结构：同雨水管道
检查井：接入支管为1根且埋深小于1m时为φ700直筒式检查井，接入支管为1根且埋深大于1m或接入支管为2根及2根以上时为φ1000收口式排水检查井，井盖为重型井盖。
化粪池：HC-1~4、8、9选用有效容积100m3的10号钢筋砼化粪池，HC-5、6、7选用有效容积40m3的6号钢筋砼化粪池，有地下水型，地面可过汽车，清掏周期为半年，污水停留时间为24h。
1.1.8室外给水工程概况
1、生活给水管线
低区生活给水由市政自来水直接供给，高区生活给水由市政自来水引入D6号楼地下室无负压给水泵房，经无负压给水设备加压后供各用户使用；室外消火栓用水由市政自来水供给，室内消防栓用水由市政自来水引入小区消防水池，经水泵加压后供给。
2、管材
生活给水管径小于DN100为给水UPVC管，粘接；管径大于等于DN100为球墨铸铁管，承插胶圈接口。消防给水管为热镀锌钢管，卡箍连接。
3、管道基础
沟槽开挖至设计标高，对原土进行夯实，避免扰动原状土，如开挖后发现不良地基，另行处理。
4、水压试验
给水管道在低处设泄水阀，水压试验压力：生活给水管为0.6Mpa，消火栓给水管道为1.0Mpa。
5、给水纵断
A1(k0+00)至A5（K3+74.02）段，DN300，埋深1.2-1.33m。
A5（K3+74.02）至A17至A1（K12+46.48），DN200，埋深1.2-1.52m。
A17（K0+00）至A21至A17（K3+95.96），DN200，埋深1.2-1.27m。
1.1.8室外中水给水概况
1、水源：一号线规划中水管线。
2、管道系统：由一号线与马练营路市政中水管线引入供给建设冲厕及道路绿化浇洒使用。
3、管材：大于等于DN100为球墨铸铁管，橡胶圈承插接口，管径小于DN100的为给水UPVC管，粘接。
4、管道基础：沟槽开挖至设计标高后，对原土进行夯实，避免扰动原状土，如开挖后发现不良地基，另行处理。
5、管道水压试验压力：0.6Mpa。
6、中水纵断
0+00至A5（0+35.78）段，DN200，埋深1.2m。
A5（0+35.78）至A3（1+16.68）段，DN150，埋深1.2m。
A3（1+16.68）至A1（2+07.88）段，DN100，埋深1.2m。
A5（0+00）至A3（0+80.6）段，DN150，埋深1.2m。
A3（0+80.6）至A1（2+53.25）段，DN100，埋深1.2m。
A5（0+00）至A6（3+55.57）段，DN200，埋深1.2m。
A7（0+00）至A11（1+96.71）段，DN200，埋深1.2m。
A11（1+96.71）至A16(3+96.05) 段，DN150，埋深1.2m。
1.1.9电力工程概况
车行道下设有两排12根电力排管，一排管径为140mm，一排管径为110 mm，两排间距为100 mm，管外皮间距40mm，排管外设有C15钢筋砼包封，主筋为φ16 mm，箍筋为φ8@100 mm。电缆排管包封砼以上600mm回填土。
人行道下设有两排12根电力排管，一排管径为140mm，一排管径为110 mm，两排间距为100 mm，管外皮间距40mm，排管间及上层排管以上100mm回填砂或细土。
1.2、施工布置
临时设施尽可能布置在施工红线内，本工程水泥砼、沥青砼采用商品砼，检验符合设计及规范要求并以监理工程师同意后方可进场。在施工场地内不设置搅拌站。本工程其他建筑用料尽可能大宗采购，现场尽量避免新建厂房。现场主要建设的临时工程有钢筋加工场、模板制作场、临时堆料场、周转料场等。
根据现场勘察，计划设在主环路桩号K0+220东侧空地处，占地约2000m2，具体见施工平面图。
施工用电与业主共同商定，由施工单位自行接往临时用电处，生活、施工用水计划水车拉运，项目部驻地设一10m3钢制水箱，各施工点各设一5 m3水箱。
A、积极与业主、街道办联系，争取地方政府、居民的大力支持，按照“生产、生活设施协调安排，满足前期开工要求”的原则，尽快完成必不可少的生产、生活设施。为本工程的及时开工提供保障。
B、本着节约用地、注意环保、满足施工需要、使用方便、交通顺畅的原则，充分利用附近的土地，合理安排临时工程设施。
C、施工营地、施工场地、施工便道及弃土场严格按业主、地方政府要求及环境保护法规布置。
D、在满足施工组织的前提下，按照经济实用、结构简易、因地制宜的原则设置临时设施，降低工程成本。
E、根据施工方案进行临时设施规划，避免与正式工程之间的干扰和交叉。
F、施工完毕后，对各种临时建筑场地进行清理、恢复。
1.2.4、文明施工围蔽
施工场地均采用彩钢板围蔽，生产区采用C15砼进行硬化。1.2.5、施工总平面布置及主要临时工程数量

1.3、组织机构
1.3.1、现场组织机构

1.3.2、各部门职责
工程技术部：技术、计量、负责调度。
计划资金部：负责计划、预算、财务、资金及其管理工作、成本控制等工作。
安全质量部：负责质量、安全和防火管理，现场质量、安全监督检查等工作。
物资设备部：负责机械设备的调拨、检修、保养，物资的采购及管理
项目组织机构人员名单：
项目经理：辛俊红
项目总工：王永争
项目副经理：杨丽宏
安全员：王好贤
材料员：高宏斌
测量员：郭未林
预算员：杜秀
施工员：郭学武
质量员：陈朝阳

等工作。
中心实验室：负责原材料检验、工程检测、试验等工作。
环保生态部：负责环境保护及现场文明施工等工作。
综合办公室：负责信息上传下达、政令畅通、各方联络。
项目经理部本着对业主负责，对工程质量负责的精神，完全以项目法管理开展施工。
1.3.3、项目指挥系统
1.3.4、生产及质量、安全、文明施工、创优达标监控系统
在工程实施过程中，我们将建立生产及质量、安全、文明施工、创优达标监控系统，并设立举报电话，接受社会监督。在系统中设立信息中心，及时收集各种施工信息，并利用计算机技术进行整理和分析，及时反馈给决策部门，使发现的问题及时得到纠正，使生产及质量、安全、文明施工等得到良性发展。

1.3.5、联络协调系统
施工中，我们将成立以项目经理为核心的联络协调系统，层层负责，及时沟通与业主、监理和设计单位的联系，协调好施工中的各个环节，处理施工中出现的问题，使工程顺利进行。联络协调系统见《联络协调系统框图》。

1.4、施工总体部署
鉴于本工程内容包括道路、雨水、污水、给水、中水、电力、照明等专业内容，故拟组建道路施工一队、道路施工二队、雨水施工队、污水施工队、给水中水施工队、电力照明施工队共六支施工队伍进行施工。
总体施工顺序：雨水污水→ 给水中水→电力照明→道路。
施工段划分：
道路工程总体上分为两个施工段同时施工，第一施工段包括主环路、D1-D2区北路、D1-D2区南路，施工顺序为主环路→D1-D2区南路→D1-D2区北路，第二施工段包括D1-D2主路、D1-D2中路，施工顺序为D1-D2主路→D1-D2中路，待主环路、南路、北路、主路完成后，再行施工组团内4m、5m宽路。
污水、雨水工程分为两个施工段同时施工，均以D1-D2中路0+00至0+180为界，以北为第一施工队，以南为第二施工队，同时组织施工。施工顺序为：先行施工主路（主环路）、北路、中路、南路管线再行施工组团内楼前的管线。
给水、中水管道为一个施工段，总体上施工完污水、雨水管道的道路即可施工给水中水。施工顺序为：先行施工主路（主环路）、北路、中路、南路管线再行施工组团内楼前的管线。
因本工程工期紧，施工中应注意衔接紧密，根据实际情况随时调整各施工队内容及施工段，并投入足够的人力、物力，保证施工顺利进行。
1.5主要工程量表
序号
项 目
工程量
备 注
一、
污水工程
1
D300mm
1033m
HDPE双壁波纹管
2
D200mm
2216m
HDPE双壁波纹管
3
D150mm
12m
HDPE双壁波纹管
4
D100mm
288m
HDPE双壁波纹管
5
污水检查井
309座
机红砖砌筑
6
化粪池
6座
100 m3
7
化粪池
3座
40 m3
二、
雨水工程
8
D600mm
569m
HDPE双壁波纹管
9
D500mm
479m
HDPE双壁波纹管
10
D400mm
386m
HDPE双壁波纹管
11
D300mm
2417m
HDPE双壁波纹管
12
D200mm
1211m
HDPE双壁波纹管
13
检查井
206座
砖砌
14
雨水进水井
123座
砖砌
三、
给水、中水工程
15
DN40 UPVC
23m
UPVC
16
DN50 UPVC
21m
UPVC
17
DN80 UPVC
185m
UPVC
18
DN100 球墨铸铁管
449m
球墨铸铁管
19
DN200球墨铸铁管
1295m
球墨铸铁管
20
DN300球墨铸铁管
374m
球墨铸铁管
21
DN65 UPVC
124m
UPVC
22
DN80 UPVC
65m
UPVC
23
DN100球墨铸铁管
449m
球墨铸铁管
24
DN150球墨铸铁管
440m
球墨铸铁管
25
DN200球墨铸铁管
588m
球墨铸铁管
四、
电气安装工程
24
电力电缆
9278m
共十种规格
25
路灯
96套
LED庭院灯
26
电缆保护管
4777m
共四种规格
五、
道路工程
27
细粒沥青混凝土
20959㎡
机动车道与非机动车道
28
粗粒式沥青混凝土
20959㎡
机动车道与非机动车道
29
水泥稳定碎石底基层
41918㎡
机动车道与非机动车道
30
人行道面砖
8416㎡

第二篇 施工进度计划和保证措施及违约责任承诺
2.1 施工工期要求及施工进度总体安排
计划开工日期为2010年8月5日，计划竣工日期2010年10月15日。
施工进度总体安排：2010年9月1日前完成南路、北路、主环路全部雨污水工程；2010年9月10日前南路、北路、主环路其他管线工程，2010年9月15前完成南路、北路、主环路道路工程，主路、其他组团路雨污水工程2010年9月20日完工，其他管线9月30日前完工，道路2010年10月15日完工。
2.2、确保工期的措施
2.2.1、组织保证措施
建立强有力的项目管理班子，严格管理，科学施工，在人力、物力、财力、技术上充分保证各职能部门之间积极配合，全力服务于工程及各项资源投入实行动态管理，确保工程按计划进行。
成立以项目经理为首的以各工区负责人为组员的工程领导小组，做到各工种及作业队统一指挥，协调一致，建立严格的工期目标责任制度，责任到人。
项目部成立工期预控小组，实行动态控制，全面负责工作施工进度安排与协调，同时根据施工组织安排，抓住关键控制工序，在劳动力、机具设备、周转材料上实行统一周密的内部调配，保证工程的重点与难点的施工进度，兼顾一般，使各阶段分部工期目标始终处于受控状态。详见《进度控制动态循环图》。
进度控制动态循环图
2.3、施工准备保证措施
加强与业主、政府职能部门及监理单位的联系与协调，及时安排进场事宜。
合同签订后，队伍立即进场，着手布置测量控制图，并在业主的协调下做好现场清理工作，进行临时设施的建设，同时周转材料，施工机械及部分施工材料等也陆续组织进场，以确保工程按期开工。及时进行施工技术准备工作，对模板方案设计及制作、混凝土配合比设计、防水施工方案等工作均应超前进行，同进根据施工组织总设计的要求及时编制详细的施工作业方案。
2.4、劳动力保证措施
我单位在本工程上的劳动力主要以外地的为主，在农忙季节均不回当地，不影响本工程施工。具体施工管理采用内部承包方式，在节假日期间，均不放假休息。
2.5、技术保证措施
A、采用均衡流水施工工艺划分流水段，科学组织，狠抓计划的落实。
B、根据工程形象进度，按计划供应材料到现场，配备足够周转材料，确保施工需要。
C、根据设计要求及工程特点，优化施工组织设计，明确各分项工程阶段性工期目标，组织阶段性施工生产高潮，按施工组织计划均衡、持续、稳定地开展施工，确保按期完工。
D、积极推广使用新技术、新工艺、新材料，对于能明显加快工程进度的合理化建议及变更设计及时向业主单位提出，以取得业主单位的理解与支持。
E、采用日、旬、月进度报表、作业状况报表、现场实地检查方法对施工全过程进行跟踪检测，收集信息。将调整资料加工整理成与施工进度计划具有可比性的反映实际施工进度的资料，施工进度发生偏差后，采取压缩后续工作持续时间及改变施工活动的逻辑关系及搭接关系相结合的方法进行调整。
F、集中公司内土方及路面施工机械，组织匹配合理、设备精良的专业机械化施工队伍，同时加强机械设备和道路的维修力量，保证机械完好率，努力提高机械装备效率，确保工程进度。根据施工计划安排，按满足施工工期需要配备模板、支撑脚手架；缩短工序时间。配备专业设备维修人员，备足易损配件，加强对设备的维修和保养，确保设备始终处于完好状态。各站配足备用设备（如发电机等），确保工程不间断施工。
G、加强道路维修，保证管段内材料运输和进出取土场道路畅通。
F、安排好季节性施工。针对路、桥专业施工特点，合理安排冬、雨季的施工，减少因季节气候对工程施工进度的影响。作好充分的材料储备工作，以防雨季材料短缺而停工。
G、提前做好路面施工准备，做好路面基层和路面面层实验段，提供合理准确的施工参数。
H、加强与地方各级政府的联系，创造良好的施工外部环境，为顺利施工、确保工期创造有利条件。
2.6、违约责任承诺
我公司如果中标，将严格按照招标文件及合同文本要求工期进行施工进度安排，并保证在合同工期内完成中标内容，如因我方原因造成工程进度延后，我方愿承担相应违约责任。
第三篇 施工平面布置和临时设施布置

施工平面布置示意图
消防器材
项目部驻地300m2
实验室50m2
施工队驻地300m2
仓库（100㎡）

北

模板加工区
300m2
消防器材
材料堆放场（500㎡）及砂浆搅拌站
停车场
（300㎡）

保卫室

消防器材

K
