冷王空调控制器资料.ppt

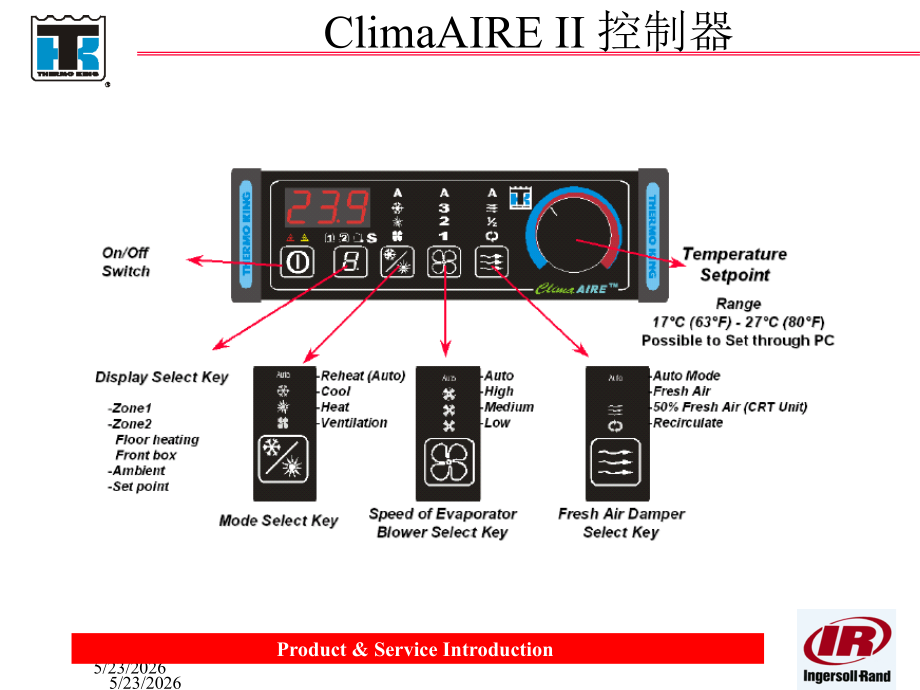

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,Product&Service Introduction,ClimaAIRE,II,控制器,ClimaAIRE,II,控制器,ClimaAIRE,II,控制器,外形尺寸,：,宽：187,mm,高：57,mm,深：60,mm,开孔尺寸,：,宽：182,mm,高：52,mm,供电及工作温度范围,：,1035,VDC 600mA,工作温度：-40,80,ClimaAIRE,II,控制器,1-ON/OFF,键,按 键，打开机组。显示口显示车内温度。,再按此键，关闭机组。,ClimaAIRE,II,控制器,2-,显示选择键,显示车内区域1温度,显示车内区域2温度,显示环境温度,显示设定点温度,ClimaAIRE,II,控制器,3-,制冷/加热模式选择键,再加热/自动模式：机组按照温度设定需要自动地制冷,或加热巴士,制冷模式：机组进入制冷模式操作,加热模式：机组进入加热模式操作,通风模式：只有蒸发器风机工作,ClimaAIRE,II,控制器,4-,风机速度选择键,自动风机速度：风机按照温度设定点和乘舱情况自动,控制,风机高速,风机中速,风机低速,ClimaAIRE,II,控制器,5-,新风选择键,自动控制乘舱内的新鲜空气,新风门打开,新风门打开50%,新风门关闭,ClimaAIRE,II,控制器,6-,温度设定旋钮,向左旋转旋钮，使乘客舱温度降低；向右旋转旋钮，,使乘客舱温度升高。,显示窗口将显示所调整的温度设定点,车内温度调整范围：1727,ClimaAIRE,II,控制器,红色报警灯在下面两种情况下将点亮：,1。当高压或低压开关切断10分钟以上时,2。当高压或低压开关每10分钟切断5次以上，红灯,闪烁,两种情况发生后，机组都将切换到通风模式。,关闭机组，重新起动机组即可。,ClimaAIRE,II,控制器,如果发生温度传感器故障黄色报警灯将点亮：,机组正常工作不停机,只是一个警告,报警代码储存在控制器中,关闭控制器即可消除警告,ClimaAIRE,II,控制器,报警代码说明,代码说明,代码,报警状态,高压或低压开关10分钟切断5次,05,红灯报警,高压或低压开关切断超过10分钟,06,红灯报警,RTS-,值低,07,黄色报警,RTS-,值高,08,黄色报警,CTS-,值低,09,黄色报警,CTS-,值高,10,黄色报警,ATS-,值低,11,黄色报警,ATS-,值高,12,黄色报警,ClimaAIRE,II,控制器,报警代码说明,代码说明,代码,报警状态,FTS-,值低,13,黄色报警,FTS-,值高,14,黄色报警,HTS-,值低,15,黄色报警,电源欠压（未设计好）,16,红色报警,电源过压（未设计好）,17,红色报警,注：温度传感器值低表示传感器的阻值低于1.25,kOhm,或温度低于-35,或温度传感器电路短路。,温度传感器值高表示传感器的阻值高于2.9,kOhm,或温度高于75,或传感器电路开路。,ClimaAIRE,II,控制器,读取和清除报警,控制器必须处于关闭状态,同时按 键和 键3秒钟，直至显示“,t-1”,。,按 键滚动菜单选项,当显示“,rAL,”,时，按 键确认，开始读取所有报警。所有报警会被显示3秒钟，最后将提示你是否清除所有报警。,按 键清除所有报警或按 键关闭控制器保留所有报警。如果所有报警是通过操作面板清除的，那么这些报警还可以通过,PC,再次读到。,ClimaAIRE,II,控制器,输入,：,回风温度传感器-,RTS,盘管温度传感器-,CTS,环境温度传感器-,ATS,地板加热温度传感器-,FTS,加热盘管温度传感器-,HTS,通用,DC,电压输入-,AN1,压力传感器开关（,LPCO,HPCO）-31B,ClimaAIRE,II,控制器,盘管压力开关-,CPS,辅助输入-,IN1,辅助输入-,IN2,输出：,14点,3个输出点作为风机速度控制-,EFL,EFH,EFM,冷凝器风扇输出,PWMC,压缩机离合器-,CR,增压泵-,BP,加热电磁阀-,MCV1,ClimaAIRE,II,控制器,地板加热电磁阀-,MCV2,新风门100%-,DM1,新风门50%-,DM2,SM1,SM2,SM3-,控制伺服电机,辅助输出-通用,ClimaAIRE,II,控制器,设置控制器,控制器必须处于关闭状态,同时按 键和 键3秒钟，直至显示“,t-1”,。,按 键滚动菜单选项：,“,t-1”-,测试模式1,“,rt,”-,继电器测试,“Pr”-,程序号设置和读取软件版本,“,Co”-,通讯模式,“CAL”-,温度传感器校准,“,SEt,”-,控制器设置,“,rAL,”-,报警的读取和清除,“,rES,”-,控制器复位,ClimaAIRE,II,控制器,当显示“,Pr”,时，按 键确认。首先显示软件版本号3秒钟，之后显示程序号。,要想改变程序号，按 键或 键达到所需值。程序号见附件。,当所需程序号显示时，按 键确认储存在控制器中。,当显示“,SEt,”,时，按 键确认，然后滚动菜单选项：,“,Ab,”-,环境开关点（015,）,“Un”-,电源电压（未使用）,“,LoS,”-,设定点最小值（1530,）,ClimaAIRE,II,控制器,“,HiS,”-,设定点最大值（1530,）,“Fr”-,防冻开关点（-55,）,“,Ft”-,地板加热设定点（1025,）,“,Ht”-,加热盘管开关点（蒸发器风机中高速1075,）,“,EL”-,蒸发器风机低速（0100%）,“En”-,蒸发器风机中速（0100%）,“,EH”-,蒸发器风机高速（0100%）,要想改变所选参数值，按 键或 键达到所需值。,关闭控制器电源，再重新起动控制器，进行其它操作,ClimaAIRE,II,控制器,控制器校准模式,控制器出厂前已校准，不需现场做任何调整,如果必要的话，可验证和调整传感器的读数,控制器必须处于关闭状态,同时按 键和 键3秒钟，直至显示“,t-1”,。,按 键滚动菜单选项：,“Pr”-,程序号设置和读取软件版本,“,Co”-,通讯模式,“CAL”-,温度传感器校准,“,SEt,”-,控制器设置,“,rAL,”-,报警的读取和清除,“,rES,”-,控制器复位,ClimaAIRE,II,控制器,当显示“,CAL”,时，按 键确认，然后滚动菜单选项：,“,RtS,”-,回风温度传感器,“,CtS,”-,蒸发器盘管温度传感器,“,FtS,”-,地板加热温度传感器,“,AtS,”-,环境温度传感器,“,htS,”-,加热盘管温度传感器,要想改变所选参数值，按 键或 键达到所需值。,按 键关闭控制器，再按此键打开控制器，返回正常操作模式,ClimaAIRE,II,控制器,测试模式1,用于测试空调基本功能,同时按 键和 键3秒钟，直至显示“,t-1”,。,按 键改变蒸发器风机速度。下面的表用来验证所有蒸发器风机的继电器输出功能是否正常。,On Off,Symbol,Low,EFL EFH,EFM,Symbol,Mid,EFL,EFM EFH,Symbol,High,EFL,EFM,EFH,Symbol,Auto,EFL,EFM,EFH,ClimaAIRE,II,控制器,测试模式1,按 键改变新风门的位置。下面的表用来验证所有新风门的继电器输出功能是否正常。,On Off,Symbol,Recycle,DM1,DM2,Symbol,Fresh Air 50%,DM2 DM1,Symbol,Fresh Air 100%,DM1 DM2,ClimaAIRE,II,控制器,测试模式1,旋转温度设定旋钮改变加热和制冷输出值。下面的表用来验证所有加热和制冷的继电器输出功能是否正常。,On Off,向左旋转温控器旋钮到底,CR BP,MCV1,MCV2,旋到中间位置,CR,BP,向右旋转温控器旋钮到底,BP,MCV1,MCV2 CR,按 键关闭控制器，再按此键打开控制器，返回正常操作模式,ClimaAIRE,II,控制器,测试模式2,用于继电器测试,控制器必须处于关闭状态,同时按 键和 键3秒钟，直至显示“,t-1”,。,按 键滚动菜单选项选中“,rL,”,通过按 键，每个继电器依次被通电。显示窗口将显示当前继电器工作情况：,“,EL”-,蒸发器风机低速继电器（,EFRL）,“En”-,蒸发器风机中速继电器（,EFRM）,“EH”-,蒸发器风机高速继电器（,EFRH）,ClimaAIRE,II,控制器,“,CL”-,压缩机离合器继电器（,CR）,“,bP,”-,增压泵继电器（,BPR）,“C1”-,冷却液调节阀1（,MCV1）,“C2”-,冷却液调节阀2（,MCV2）,“d1”-,新风门输出1,“,d2”-,新风门输出2,“o1”-,辅助输出1,“,o2”-,辅助输出2,“,CHi,”-,冷凝风机高速,“,CLo,”-,冷凝风机低速,ClimaAIRE,II,控制器,“,S1c”-,1#伺服电机左限位（关闭）,“S1o”-,1#伺服电机右限位（打开）,“S2c”-,2#伺服电机左限位（关闭）,“S2o”-,2#伺服电机右限位（打开）,按 键关闭控制器，再按此键打开控制器，返回正常操作模式,
