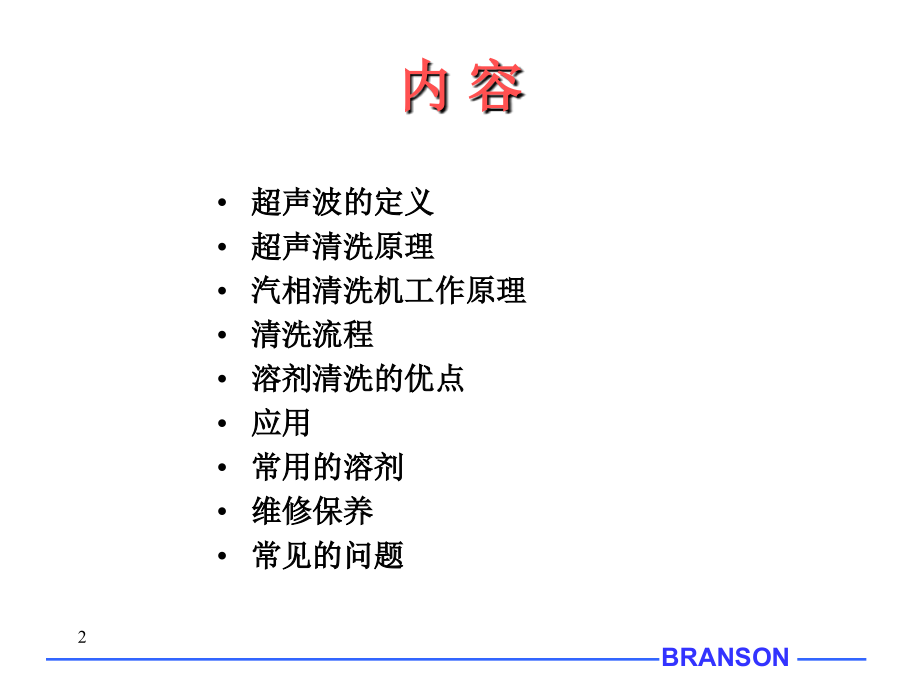

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,BRANSON,汽相清洗机,1,内 容,超声波的定义,超声清洗原理,汽相清洗机工作原理,清洗流程,溶剂清洗的优点,应用,常用的溶剂,维修保养,常见的问题,2,超声波定义,什麽是超声波,(U/S)?,定义,:,频率,20Hz-18Khz(,听力范围,),为什麽我们用超声波清洗,?,-安全,-更有效,-效率更高,-节省成本,3,超声清洗原理,空化作用,在短时间内产生无数气泡并迅速爆破,爆破冲击力将工件上的污垢剥落,4,超声原理,5,HCD,汽相清洗原理,6,Cleaning Cycle,7,清洗流程,将工装篮缓慢地放入蒸气区,速度不能过快,不然会把在蒸气区内的溶剂排出机外,造成溶剂泄漏.,工装篮在原位不动直至沥干,因为工件温度比蒸气低,所以溶剂会在工件上冷凝,利用溶剂蒸气进行初步的清洗.,将工装篮缓慢地移到超声槽内,准备作进一步的清洗.,利用超声波作精密清洗,5.清洗完之后,关上超声并再次将工装篮放到蒸气区,准备作最后一步的漂洗.,8,清洗流程,6.工装篮在原位不动直至沥干,因为溶剂蒸气是最纯的,利用蒸气作最后的漂洗,以保证工件清洁.,7.准备作干燥,8.工装篮在自由区中保持1分钟,让工件有足够的时间干燥,9,溶剂清洗的优点,通用性好,干燥方便,适用于无水应用(防止生锈),无水质量问题,清洗痕迹更小,10,应用,-1,电子,/,电气,-印刷线路板,磁盘驱动,液晶显示器,晶片,有线电视,显像管,11,应用,-2,电镀,-表带,展示架,纪念品,12,应用,-3,光学,-镜片,棱境,注射器,13,应用,-4,金属加工,-刀,叉,汽车摆动阀门,发动机,14,常用溶剂,15,维修保养,日常检验是否有泄漏和损坏,至少每日排空水分离器,避免过时加热,检查溶剂的酸度,经常调换溶剂,-去除油垢,颗粒,及其他杂质,-去除稳定剂,16,常见问题,Q:,应在什麽时候换溶剂?,A:,每种溶剂的去污能力都有极限,取决于溶剂,污垢,脏物和生产量,可测试下列几项来判断,-酸度,以,PH,值判断,-杂质含量,通过特定的重力或熔点来测,-其他生产商提供的标准,17,常见问题,Q:,因为淘汰,CFC,问题,溶剂将会禁止使用.为什麽我们还要力推溶剂和汽相清洗机?,A:,并不是所有的溶剂都是,CFC.,有些溶剂能使用而没有,CFC,的影响.溶剂非常适用于无水应用.另外,汽相清洗机的操作比水清洗的系统的操作简单.,18,
