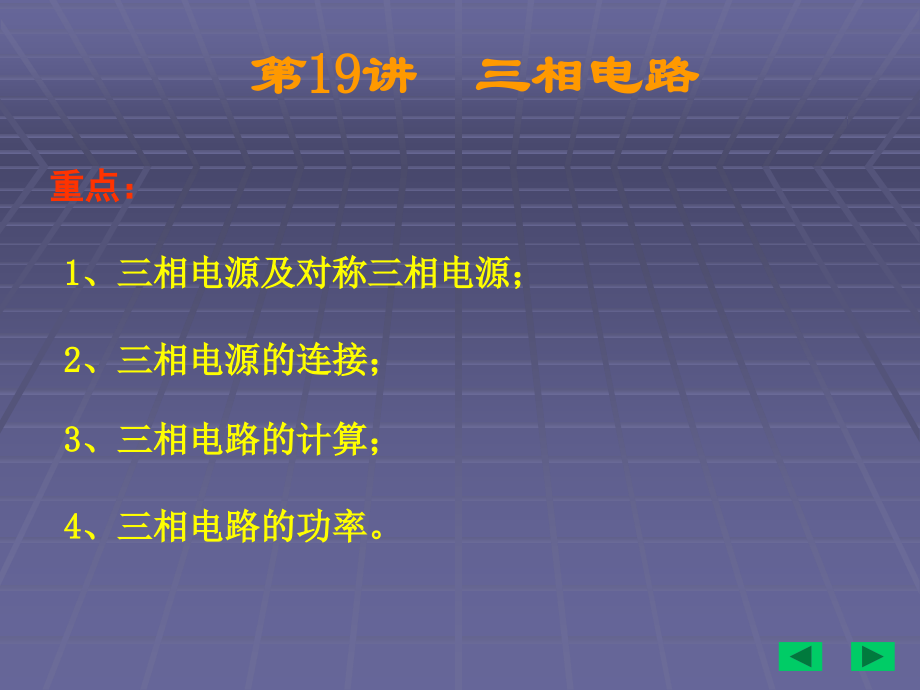

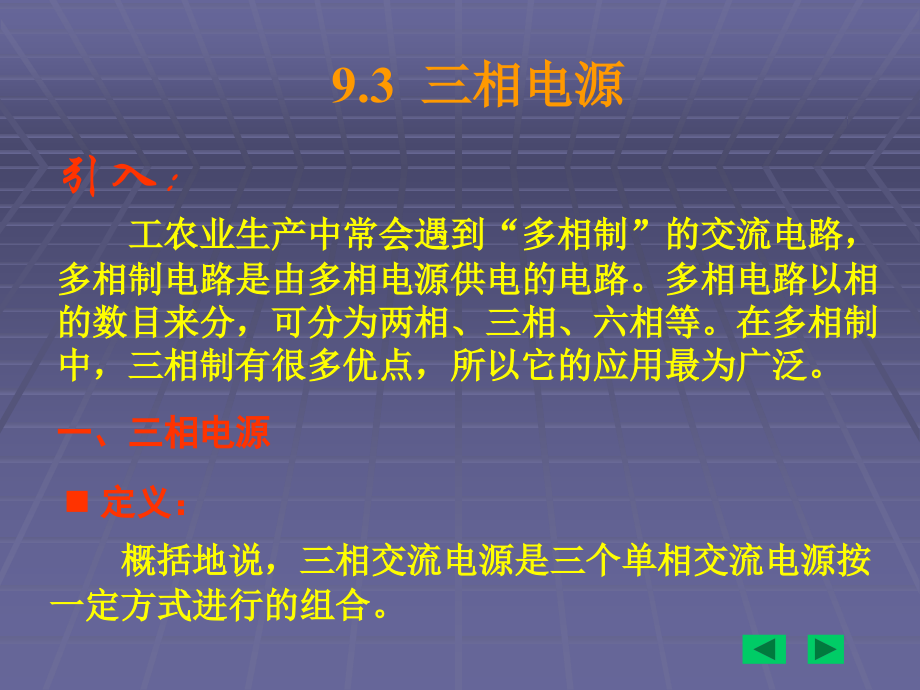

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,、三相电源的连接；,重点：,第,19,讲 三相电路,3,、三相电路的计算；,1,、三相电源及对称三相电源；,4,、三相电路的功率。,9.3,三相电源,一、三相电源,引入：,工农业生产中常会遇到“多相制”的交流电路，多相制电路是由多相电源供电的电路。多相电路以相的数目来分，可分为两相、三相、六相等。在多相制中，三相制有很多优点，所以它的应用最为广泛。,定义：,概括地说，三相交流电源是三个单相交流电源按一定方式进行的组合。,三相电源的产生：,三相供电系统的三相电源是三相发电机。下图所示是三相发电机的结构示意图，它有定子和转子两大部分。定子铁心的内圆周的槽中对称地安放着三个绕组（线圈）,AX,、,BY,和,CZ,。,A,、,B,、,C,为始端；,X,、,Y,、,Z,为末端。三绕组在空间上彼此间隔,120,o,。转子是旋转的电磁铁。当转子恒速旋转时，,AX,、,BY,、,CZ,三绕组的两端将分别感应出振幅相等、频率相同的三个正弦电压,u,A,（,t,）、,u,B,（,t,）、,u,C,（,t,）。,对称三相电源：,由三个振幅相等、频率相同、相位彼此相差,120o,的三个单相正弦电源组合而成的电源称为对称三相正弦电源。,若以 作为参考相量，这三个电压相量为：,下图所示为三个单相电源的相量图和波形图。,相序：,按照各相电压经过正峰值的先后次序来说，若它们的顺序是,A-B-C-A,时，称为,正序,，若为,A-C-B-A,时，称为,负序,。以上各式就是正序时三个单相电源电压的相量形表达式。,说明：,工程上通用的相序是正序，如果不加说明，都是指的这种相序。用户可以改变三相电源与三相电动机的连接方式来改变相序，从而改变三相电动机的旋转方向。,二、三相电源的连接,1,、星形连接,定义：,将三相电源的每一个绕组的末端,X,、,Y,、,Z,连在一起，组成一个公共点,N,，对外形成,A,、,B,、,C,、,N,四个端子，这种联接形式称为三相电源的星形联接（也叫,Y,形联接）。,下图所示为三相电源的星形连接及其相量图。,名词解释：,火线,从三相电源的始端,A,、,B,、,C,引出的导线称为端线或火线,。,零线,从中点,N,引出的导线称为中线或零线。,线电流,流出端线的电流称为线电流。,相电流,每一相绕组中的电流称为相电流。,线电压,端线与端线间的电压称为线电压。,相电压,每相绕组两端的电压称为相电压。,电压、电流关系：,（,1,）三相电源作星形联接时，线电流和对应的相电流相等。,（,2,）三相电源作星形连接时，线电压是相电压的倍，相位超前对应的相电压,30,o,。若用,U,l,表示线电压的有效值，用,U,P,表示相电压的有效值，则有,（,3,）三个线电压与相电压一样，也具有对称性。,强调：,三个相电压只有在对称时它们的和为零，不对称时它们的和不为零，而三个线电压之和则不论对称与否均为零。,实际应用：,因为三相电源的相电压对称，所以在三相四线制的低压配电系统中，可以得到两种不同数值的电压，即相电压,220 V,与线电压,380 V,。一般家用电器及电子仪器用,220 V,，动力及三相负载用,380 V,。,2,、三角形连接,定义：,将三相电源各相的始端和末端依次相连，再由,A,、,B,、,C,引出三根端线与负载相连。,下图所示为三相电源的三角形连接。,三相电源作三角形联接时，其线电压和相电压相等，线电流等于相电流的倍，相位滞后对应的相电流,30,o,。,注意：,由于发电机每组绕组本身的阻抗较小，所以当三相电源接成三角形时，其闭合回路内的阻抗并不大。通常因回路内,u,A,+u,B,+u,C,=0,，所以在负载断开时电源绕组内并无电流。如果三相电压不对称，或者虽然对称，但有一相接反，则,u,A,+u,B,+u,C,0,，即使外部没有负载，闭合回路内仍有很大的电流，这将使绕组过热，甚至烧毁。所以三相电源作三角形连接时必须严格按照每一相的末端与次一相的始端连接。在判断不清时，应保留最后两端钮不接（例如,Z,端与,A,端），成为开口三角形，用电压表测量开口处电压（例如,u,AZ,），如果读数为零，表示接法正确，再接成封闭三角形,。,三、三相电源和负载的连接,单相负载：,为保证各个单相负载电压稳定，各单相负载均以并联形式接入电路。在单相负荷较大时，如大型居民楼供电，可将所有单相负载平分为三组，分别接入,A,、,B,、,C,三相电路。,三相负载：,三相电源与三相负载连接，可以组成以下几种三相电路：三相四线制的,Y-Y,联接、三相三线制的,Y-Y,联接、,Y-,联接、,-Y,联接和,-,联接等。,说明：,三相负载主要是一些电力负载及工业负载。三相负载的联接方式有,Y,形联接和形联接。当三相负载中各相负载都相同，即,Z,A,=Z,B,=Z,C,=Z=|Z|,时，称为三相对称负载，否则，即为不对称负载。,9.4,三相电路的计算,一、分析方法,三相电路由于电源和负载的联接方式较多，负载又分为单相、三相对称、三相不对称等，因而计算时需考虑的问题也较多。本节仅对对称三相电路（三相对称电源和三相对称负载相连组成的电路）进行分析。单相负载和三相不对称负载可用正弦电路的一般分析方法进行分析。,特别指出：,对于,Y-Y,联接的三相四线制对称三相电路，列出电路的结点方程，得到,17,中线上的电压为,由于 ，相当于中线短路，每相负载上的电压是相电压，其电流可以单独计算如下：,【,例,19-1】,今有三相对称负载作星形联接，设每相负载的电阻为,R=12,，感抗为,X,L,=16,，电源线压 ，试求各相电流。,解：,由于负载对称，只需计算其中一相即可推出期余两相。,相电压,相电流,【,例,19-2】,三相四线制中的负载为纯电阻，,R,A,=10,，,R,B,=5,，,R,C,=2,，负载的相电压为,220V,，中线阻抗,Z,N,=0,，试求各相负载上和中线上的电流。,解：,相电压,各负载上的相电流为,根据相量形式的,KCL,得中线电流为,【,例,19-3】,已知一对称三角形负载，接入线电压为,380V,的电源中，测出线电流为,15A,，试求每相负载的阻抗。,解：,三角形接法时，每相的相电流为,9.5,三相电路的功率,三相电路的总功率，等于三相负载各相的功率之和，即,P=P,A,+P,B,+P,C,对于三相对称负载，各相电压、电流大小相等，阻抗角相同，故各相的有功功率是相等的，即,P=P,A,+P,B,+P,C,=,U,A,I,A,cos,A,+U,B,I,B,cos,B,+U,C,I,C,cos,C,=3U,P,I,P,cos,上式中，,U,P,是相电压的有效值，,I,P,是相电流的有效值，,为,U,P,与,I,P,的相位差，,cos,是功率因数。由于设备铭牌中给出的电压、电流均是指额定线电压,U,N,和额定线电流,I,N,，故无论是,Y,形连接还是形连接，三相有功功率的常用计算公式都可表示为,同理，三相电路的无功功率为,Q=Q,A,+Q,B,+Q,C,=3U,P,I,P,sin,=,三相电路的视在功率为,三相功率的测量：,测量三相电路的功率，对于三相四线制，应对各相分别测量，通过求和得到三相电路的总功率，如下图（,1,）所示；对于三相三线制，可用两瓦计法，如下图（,2,）所示。,【,例,19-4】,一台三相电动机，额定功率,P,N,=75kW,，,U,N,=3000V,，,cos,N,=0.85,，效率,N,=0.82,，试求额定状态运行时，电机的电流,I,N,为多少？电机的有功功率、无功功率及视在功率各为多少？,解：,电机的额定功率,P,N,是指机轴上输出的机械功率，则电动机的电功率,P,为,故电机的额定功率为,电机的容量为,电机消耗的无功功率为,本讲小结,1,、由三相电源供电的电路，称为三相电路。对称三相电源的电压是频率相同、相位相差,120o,的正弦电压。,2,、三相电源有,Y,形和形两种联接方式，三相负载也有以上两种联接方式。由对称三相电源和对称三相负载组成的电路叫做对称三相电路。,3,、对称三相电路的计算依据的是单相正弦电路的相量分析法以及三相电路的对称性。,本讲作业,1,、复习本讲内容；,2,、预习下一讲内容,网络函数和频率特性；,3,、书面作业：习题,9-7,，,9-8,，,9-10,。,
