光纤FTTH线路维护培训.ppt

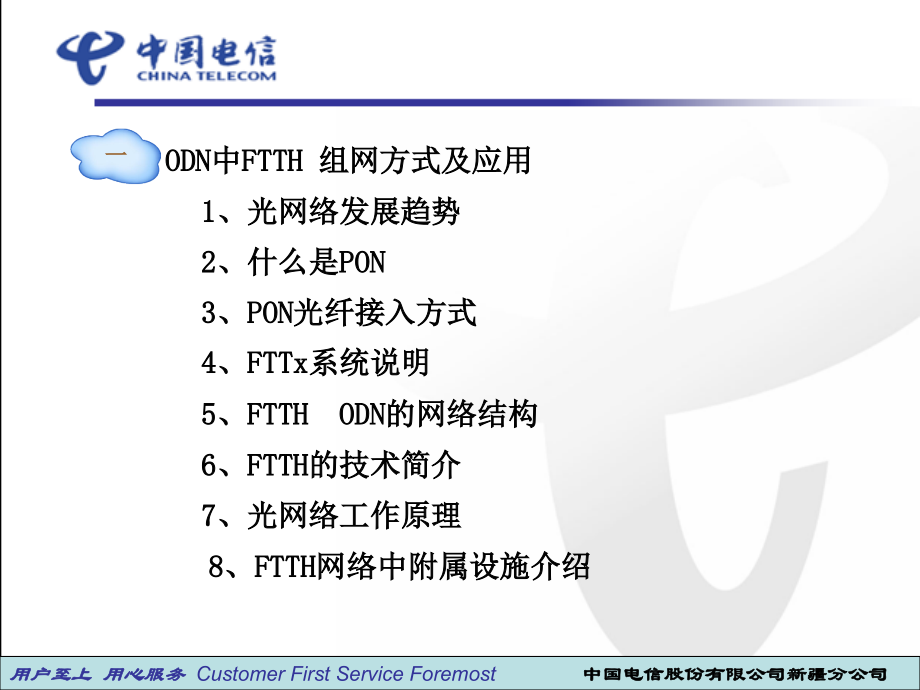

用户至上 用心服务,Customer First Service Foremost,中国电信股份有限公司新疆分公司,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,FTTH,线路维护技能培训,中国电信股份有限公司新疆分公司制作,2010,年,11,月,授课人：张境芳 联系方式：,15309910769,一,1,、光网络发展趋势,6,、,FTTH,的技术简介,7,、光网络工作原理,5,、,FTTH ODN,的网络结构,8,、,FTTH,网络中附属设施介绍,2,、什么是,PON,3,、,PON,光纤接入方式,4,、,FTTx,系统说明,ODN,中,FTTH,组网方式及应用,名词解释,术语和定义,无源光网络：由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络，简称,PON,。,无源光网络系统：由光线路终端,OLT,、无源光网络,PON(,或光分配网,ODN),、光网路单元,ONU,组成的信号传输系统，简称,PON,系统。根据采用的信号传输格式可简称,xPON,，如,APON,、,BPON,、,EPON,和,GPON,等。,光分配网：是无源光网络的另一种称呼，由馈线光缆、光分路器、支线光缆组成的点对多点的光分配网络，简称,ODN,。,馈线：光分配网中从光线路终端,OLT,侧紧靠,S/R,接口外侧到第一个分光器主光口入口连接器前的光纤链路。,支线：光分配网中从第一级光分路器的支路口到光网络单元,ONU,线路侧,R/S,接口间的光纤链路。采用多级分光时，也包含除一级光分路器以外的其它光分路器。,冷接子：一种通过机械方式快速实现裸光纤对接的光纤接续器件。,光分路器：一种可以将一路光信号分成多路光信号以及完成相反过程的无源器件，简称,OBD,。,光分路盒（框）：专门为安装光分路器设计制作的盒体或机框，内部包含光纤熔接盘和光纤活动连接器等配件，具有一定的防尘功能。盒式可分成落地安装式或挂墙安装式，机框式可安装在标准,19,英寸机架上。,术语和定义,A86,接线盒,/A86,面板：一种长和宽均为,86mm,的通用墙式出线装置，由接线盒和面板组成。,综合信息盒：安装在最终用户处，具有电话、数据、有线电视等网络综合接线功能的有源信息分配盒。,用户光缆终端盒：提供光缆到达用户做终结的光纤保护盒，通常装有光接插件。,入户光缆：引入到用户建筑物内的光缆。,皮线光缆：是一种采用小弯曲半径光纤，具有,低烟无卤阻燃特性外护套的非金属光缆，适用于室内暗管、线槽、钉固等敷设方式。,自承式皮线光缆：由皮线光缆和一根平行金属加强吊线组成的,8,字形自承光缆，适用于架空、挂墙方式引入至室内的光缆。,L,型机械快接式光纤插座：具有快速光纤机械接续功能，适应安装在,A86,接线盒内的光纤插座。,由单业务向多业务甚至全业务模式转化,要求高带宽、高速率,良好的上网体验,用户数据安全保证,1,、光网络发展趋势,如何解决“距离与带宽”的矛盾,ISDN,HDSL,ADSL,ADSL2+,VDSL 2,xDSL,技术,?,xDSL,技术很难解决,距离与带宽,的矛盾,问：怎么办？,答：“光进铜退”！采用,光纤接入,方案！,1,、光网络发展趋势,Page,8,XDSL,接入技术,xDSL,（,Digital Subscriber Line,）即数字用户线，是基于传统铜线接入技术实现宽带传输的一类技术的总称，主要分为对称和非对称两大类：,对称,DSL,技术：,HDSL,、,HDSL2,、,SDSL,、,SHDSL,、,IDSL,特点是带宽小、传输距离长，主要用于替代传统的,T1/E1,接入技术。,不对称,DSL,技术：,ADSL,、,VDSL,、,RADSL,主要的特点是上下行双向传输的带宽可以具有很大的差异，从而满足如,WEB,浏览、,VOD,等双向带宽要求不一样的业务需求。,PON vs.,点到点光纤以太网,局端,用户,以,32,个结点为例,32/64,根,光纤,64,个收发器,P2P,局端,用户,分光器,P2MP,1,根,光纤,33,个收发器,P2P,光纤以太网：,点到点结构,局端设备和用户端设备之间采用独立的一对或者一根光纤，用户独享，保密性好，,局端和用户端各需要,1,个光收发器,业务透明性好，带宽高，每个用户的上下行带宽都可以达到,100Mbit/s,甚至,1000Mbit/s,。,消耗较多的主干光纤,无源光网络,PON,：,点到多点的树形,-,分支结构,局端设备和用户端设备之间为全无源结构,可以节约主干光纤和局端设备的光接口,可扩展性好，便于维护管理,1,、光网络发展趋势,PON vs.,点到点光纤以太网,无源分光器,ONU,ONU,IP,数据网,光电收发器,OLT,ONU,IP,数据网,MC,接入,PON,接入,PSTN,CATV,100M,带宽,xG,带宽,收发器运维盲点、故障率高,无源网络，无需维护,单一业务,全业务,1,、光网络发展趋势,2,、,What is PON?,P,assive,O,ptical,N,etwork,OLT,ONU,O,ptical,L,ine,T,erminal,O,ptical,N,etwork,U,nit,P,assive,O,ptical,S,plitter,PSTN,Internet,CATV,ONU,ONU,PON,是以点到多点为特征的单纤双向无源光网络；,PON,包括三个组件：,Optical Line Terminal(,OLT,),Optical Network Unit(,ONU,),和,Optical Distribution Network,（,ODN,）；,光分配网,ODN,中的无源光分路器可以是一个或多个光分路器的级联,P,assive,O,ptical,S,plitter,PON,TPON,APON/,BPON,GPON,EPON,WDM PON,国际标准,ITU-T G.983.x,ITU-T G.984.x,IEEE 802.3ah,国际标准,国际标准,国际标准,国际标准,ITU-T G.982,国家标准,YD/T 1077-2000,国家标准,YD/T 1090-2000,国家标准,国家标准,国家标准,技术标准化情况,EPON,（,Ethernet Passive Optical Network,）以太无源光网络,是一种采用点到多点网络结构、无源光纤传输方式、基于高速以太网平台,采用,TDM,时分和,MAC,（,Media Access Control,）媒体访问控制方式、提供多种综合业务的宽带接入技术,。,它在物理层采用了,PON,技术，在链路层使用以太网协议，利用,PON,的拓扑结构实现了以太网的接入。,EPON,目前可以提供上下行对称的,1.25Gb/s,的带宽。,GPON,(Gigabit Passive Optical,Network,),吉比特无源光网络,GPON,技术的设备基本结构与已有的,PON,类似，对于其他的,PON,标准而言，,GPON,标准提供了前所未有的高带宽，下行速率高达,2.5Gbit/s.,EPON,和,GPON,已成为近期研究的热点。,EPON,与,GPON,的区别,2,、,What is PON?,Page,14,GPON,可支持更大分光比组网,OLT,以及后续,ONU,全部支持,可插拔光模块,，,通过更换或选用不同等级光模块,实现大分光比,FTTH,建网以及,FTTB,与,FTTH,共存。,OLT,系统支持更大分光比,OLT,、,ONU,支持光模块可选,光模块可插拔,OLT,全面支持,1,：,128,以上大分光比组网,现网设备支持大分光比情况,分光比,/,光模块要求,OLT,ONU,变化,EPON,（,1,：,64,）,PX20+,PX20+,局端终端均换,GPON,（,1,：,128,）,CLASSC+,CLASSB+,终端不需换,(,打开,FEC,）,大分光比对,FTTH,成本影响分析,1,：,32,1,：,64,1,：,128,20%,15%,累计,32%,除,ONT,外成本与分光比的关系,1:128,分光比相对于,1,：,64,分光比每线节省,64,元。,1,：,128,分光比相对于,1,：,32,分光比每线节省,180,元。,现网,OLT EPON/GPON,共平台，所有槽位混插,GPON,可实现,1,：,128,分光比，有利于进一步降低,FTTH,建网成本。,Page,15,GPON,和,EPON,的主要技术指标对比,GPON,（,ITU-T G.984,）,EPON,（,IEEE 802.3ah,）,下行速率,2500 Mbps,1250 Mbps,上行速率,1250 Mbps,1250 Mbps,分光比,1:64,可扩展为,1:128,1:64,下行效率,92%,，采用：,NRZ,扰码（无编码），开销,(8%),72%,，采用：,8B/10B,编码,(20%),，开销及前同步码,(8%),上行效率,89%,，采用：,NRZ,扰码（无编码），开销,(11%),68%,，采用：,8B/10B,编码,(20%),，开销,(12%),实际下行带宽,2300 Mbps,900 Mbps,实际上行带宽,1110 Mbps,850 Mbps,每用户实际下行带宽,72Mbps,(1:32),，,36 Mbps(1:64),28 Mbps(1:32),运营、维护,(OAM&P),OMCI,必选。对,ONT,进行全套,FCAPS,（故障、配置、计费、性能、安全性）管理,OAM,可选且最低限度地支持：,ONT,的故障指示、环回和链路监测,网络保护,50 ms,主干光纤保护倒换,未规定,TDM,传输和,时钟同步,内置,，支持,Native TDM,模式，保障,TDM,业务质量，电路仿真可选,电路仿真（,ITU-T Y.1413,或,MEF,或,IETF,）,光纤线路检测,OLS G.984.2,可支持，但标准无定义,Page,16,关键技术比较：带宽和分光比,有效带宽,开销,GPON,业务承载更高效，下行的有效带宽是,EPON,的,2.55,倍，上行是,1.37,倍。,OLT,ONU,机楼,小区,路边,大楼,住户,馈线段,配线段,引入线段,光分光器,OLT,和主干光纤数量,下降,50%,以上,EPON,1:32,GPON,1:64,GPON,的分光能力是,EPON,的,2,倍，覆盖相同用户时可节省一半的主干光纤。,建设,100,万宽带用户，,EPON,与,GPON,的投资对比,采用,GPON,技术进行光接入网络建设，可节省线路成本和局端设备投资,50,左右。,7,、光网络工作原理 上行时分复用方式,光网络的工作原理,7,、光网络工作原理 下行,光网络的工作原理,Page,19,EPON,参考结构及基本指标,点到多点的光纤传输；,在单模光纤上，以,1000Mbps,速率，分路比为,1:32,，传输距离达到,10km,；,在单模光纤上，以,1000Mbps,速率，分路比为,1:16,，传输距离达到,20km,；,符合ITU-T G.652要求的单模光纤,；,上行应使用1260nm1360nm波长,；,下行应使用1480nm1500nm波长,；,使用1540nm1560nm波长,实现,CATV,业务（可选）；,Page,20,PON,保护方式,(,一,),IFpon,IFpon,IFpon,2,：,N,分光器,OLT,ONU#1,ONU#N,EPON,系统骨干光纤保护倒换方式,IFpon,OLT,设备上有两个,EPON,接口,。,此种保护方式仅限于主干光纤出现故障时，系统会自动切换到备用系统，实现了对骨干光纤的保护。,保护对象仅限于,OLT,与,ODN,之间的光纤故障和,OLT,单板硬件故障，对其他类型的故障没有涉及，可能存在严重完全隐患，无法满足客户需求。,无法定位故障。,保护范围,Page,21,IFpon,IFpon,IFpon,1,：,N,分光器,OLT,ONU#1,ONU#N,EPON,系统全保护光纤倒换方式,IFpon,IFpon,IFpon,1,：,N,分光器,PON,保护方式,(,二,),OLT,和,ONT,上均有两个,EPON,接口。,OLT,的,GPON,接口要工作在,1:1,模式下。,此种保护方式是一种全网保护光纤倒换方式，,OLT,与,ONU,之间有完全不同的两条通路，可以保证各种故障都得到恢复,。,当,ONU,的主用,PON,口或用户线路故障时，,ONU,会自动将业务倒换到备用,PON,口上，业务通过备用线路和,OLT,的备份端口上行。业务基本不会中断。,实现难度较大，成本较高。,其中一个端口始终处于空闲状态，造成系统带宽利用率低。,全网保护,3,、,PON,光纤接入方式,FTTH,：,Fiber To The Home,光纤到户,FTTO,：,Fiber To The Office,光纤到办公室,FTTB/C,：,Fiber To The Building/Curb,光纤到楼宇,/,分线盒,FTTCab,：,Fiber To The Cabinet,光纤到交接箱,ODN,中,FTTH,组网方式及应用,图列：接入类型,ODN,中,FTTH,组网方式及应用,FTTx,系统的基本组成：,光线路终端（,OLT,，局端设备）,光分配网（,ODN,，包含光分路器、光纤光缆及光缆分线盒、光缆交接箱等一系列无源器件）,光网络单元（,ONU/ONT,）,ODN,中,FTTH,组网方式及应用,4,、,FTTx,系统说明,5,、,FTTH ODN,的网络结构,ODN,中,FTTH,组网方式及应用,6,、,FTTH,技术简介,中文解释：光纤到户,缩写：,FTTH,来历：,Fiber To The Home,顾名思义就是一根光纤直接到家庭。具体说，,FTTH,是指将光网络单元,(ONU),安装在住家用户或企业用户处，是光接入系列中除,FTTD(,光纤到桌面,),外最靠近用户的光接入网应用类型。,FTTH,的显著技术特点,是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。光纤直接接至用户家，其带宽、波长和传输技术种类都没有限制，适于引入各种新业务，是最理想的业务透明网络，是接入网发展的最终方式。,FTTH,技术是用来解决信息高速公路中“最后一公里”问题的。,ODN,中,FTTH,组网方式及应用,Page,27,大带宽竞争推动,FTTH,时代提前到来,NGB,广电总局一期投入,1000,亿支持,NGB,升级改造，,10,年内改造,2,亿有线电视网络用户。,3Tnet,上海三年内达到,50,万户，每户独立带宽,30M/s,，上海、江苏、青岛等率先启动。,竞,争,驱,动,2004,2005,2006,2007,2008,2.1M,4M,6.5M,12M,19M,0.7B,1.7B,3.9B,8.3B,15.4B,全球,IPTV,服务收入,(Billion USD),全球,IPTV,用户数,(Million),Source:MRG,Inc.,业,务,驱,动,宽带网提供的业务,视频类业务消耗带宽最高,通信,Communication,可视电话,Tele-working,VoIP,P2P,下载,生活服务,Lifestyle,电子教育,电子政务,本地服务,信息娱乐,Infotainment,VOD/PVR,HD IPTV,在线游戏,多媒体内容,IPTV,用户增长平均每年,60%,以上增长,50,Mbps,竞争形势分析,新疆联通和新疆移动（含铁通）的宽带接入用户约,26,万户，约占,20%,左右,的市场份额。,新疆铁通在铁道系统覆盖区域内拥有接入资源的绝对优势，今年新疆移动利用投资优势加大管道、接入光缆布放力度，城区光缆基本已经延伸到政企客户楼宇下，宽带接入以,GPON,技术为主，具有一定技术优势；,新疆移动和广电合作，加大宽带接入竞争。,竞争对手,宽带业务现状对比,城市宽带网络覆盖能力现状,宽带网络带宽能力,与中国电信网络相比的竞争力,现有宽带用户数,主流接入带宽,市场占有率,覆盖家庭数,覆盖家庭比例,组网技术,组网模式,单用户最大带宽,可规模运营带宽,主要优势,主要劣势,广电,CMTS,HFC,50M,（共享）,现成的接入资源,需大规模改造,移动,122094,9%,542640,15%,GPON,FTTB/FTTH,100M,20M,铁路相关机关、园区有覆盖优势,农村覆盖差，认可度不高,联通,139412,11%,697060,19%,EPON,规划期用户发展预测,宽、窄带用户,窄带语音用户呈现下降趋势,，,宽带用户持续增长，到规划期末宽带用户达,214,万，人均普及率达到,10%,左右。,分公司,现有用户数（万）,2010,年（万）,2011,年（万）,2012,年（万）,固话,宽带,固话,宽带,固话,宽带,固话,宽带,乌鲁木齐,91.9,41.0,90.3,50.4,88.5,59.2,86.7,67.8,克拉玛依,8.0,4.8,7.9,5.5,7.7,6.0,7.6,6.6,吐鲁番,11.9,2.6,11.7,3.2,11.4,3.7,11.2,4.2,哈密,12.9,4.1,12.7,4.8,12.4,5.4,12.2,6.0,昌吉,33.8,10.6,33.2,13.5,32.5,16.3,31.9,19.1,博州,10.2,3.0,10.1,3.6,9.9,4.1,9.7,4.6,巴州,28.7,10.4,28.2,12.9,27.6,15.3,27.1,17.7,阿克苏,26.8,8.8,26.3,11.6,25.8,14.3,25.3,17.0,克州,5.9,1.3,5.8,1.5,5.7,1.8,5.6,2.2,喀什,35.0,7.5,34.4,9.7,33.7,12.2,33.1,14.7,和田,16.0,2.7,15.7,3.3,15.4,4.1,15.1,4.8,奎屯,7.3,2.4,7.1,2.9,7.0,3.3,6.9,3.8,伊犁,40.2,10.9,39.5,13.8,38.7,16.7,37.9,19.5,塔城,20.8,6.9,20.4,8.4,20.0,9.8,19.6,11.2,阿勒泰,16.8,5.1,16.5,6.1,16.2,7.0,15.9,7.7,石河子,18.1,5.2,17.8,6.0,17.4,6.6,17.1,7.2,合计,384.3,127.1,377.4,157.1,370.0,185.7,362.8,214.0,规划期用户发展预测,IPTV,ITV是增强宽带业务粘性,和加快宽带发展的的一个重要业务，业务本身在新疆也获得用户的很高认知，,预计到,10,年底将达到,26,万户,随着三网融合政策的明朗，新疆电信,ITV业务将随宽带业务发展有一个快速的增长,预计到2013年，新疆电信ITV用户将达到,94万户左右,，ITV用户相对于宽带用户的渗透率接近,45%。,为了提供优质的信号质量，促进,IPTV,业务的快速发展，将需要适当超前进行光进铜退改造，保证用户接入带宽。,分公司,2011,年达数（万）,2012,年达数（万）,2013,年达数（万）,乌鲁木齐,12.82,19.30,26.28,克拉玛依,1.72,2.46,3.25,吐鲁番,1.4,2.08,2.82,哈密,1.33,1.95,2.60,昌吉,3.93,5.83,7.88,博州,1.34,1.96,2.61,巴州,4,5.88,7.91,阿克苏,3.6,5.48,7.51,克州,0.44,0.67,0.92,喀什,2.48,3.76,5.15,和田,1.15,1.77,2.42,奎屯,1.15,1.61,2.11,伊犁,4.4,6.44,8.64,塔城,2.38,3.60,4.90,阿勒泰,2.47,3.53,4.67,石河子,2.1,3.09,4.16,合计,46.71,69.41,93.83,1,2,3,2010,一路标清直播,时移电视,音视频点播,信息服务,互动游戏,卡拉,OK,音乐服务,远程教育,两路标清直播,视频通讯,电子图书,个人空间,电子购物,视频,114,互动广告,电子支付,在线彩票,即时消息,2011,2012-2013,2,3,个省实现,1,路高清直播,以城镇地区为主；优先在高档小区提供,两路标清业务在一路标清区域上扩展,高清在两路标清区域上扩展,4M,带宽,8M,带宽,20M,带宽,业务需求,Page,32,国家宏观政策推动,FTTH,规模部署,三网融合需要,FTTH,更高带宽的支撑,“,十一五,”,期间我国要实现单位,GDP,能耗下 降,20,的目标,重点企业考核,“,万元增加值综合能耗降低率,”,FTTB:100,万线年耗电量,667,万度,FTTH,通过终端上电控制节省能耗,FTTH,规模部署有助于降低能耗指标,亿度,52,54,59,69,2005,年,2006,年,2007,年,2008,年,中国电信历年耗电量,加强网络建设改造。全面推进有线电视网络数字化和双向化升级改造，提高业务承载和支撑能力。,加快电信宽带网络建设，,推进城镇光纤到户,，扩大农村地区宽带网络覆盖范围。,2010,年至,2012,年重点开展广电和电信业务双向进入试点，,2013,年至,2015,年，总结推广试点经验，全面实现三网融合发展,1,月,13,日，温家宝主持国务院常务会 决定加快推进三网融合,Page,33,FTTH,与,FTTB,是大带宽实现的有效互补,70%,20%,实装率,单用户成本,FTTC,FTTB,FTTB,FTTC,700,元,2000,元,站点获取成本,站点接地成本,站点取电成本,站点维护成本,站点安装成本,新建需要一次部署到位,F,T,T,B,终端成本随实装率逐步分摊，初期建设成本低,F,T,T,H,终端直接在安装用户家里，无需公用站点，安装简单,终端局端之间全部无源化，无需站点维护，终端维护成本低,在实装率较高的情况下，,FTTB,是新建和改造的主流场景；,FTTH,更适用于实装率预期不高的新建场景。,新建场景,FTTB,初期部署成本较高,FTTH,有效降低初期部署成本,Page,34,终端产业竞争加剧推动,FTTH,建设加速,产业链竞争及规模商用驱动,ONT,成本下降,BROADCOM,即将推出,EPON ONT,芯片，使竞争加剧,2010,年,E/GPON,出货量持续加大,EPON,GPON,FTTH,30,万,500,万,09,年,10,年,200,万,150,万,SOC,芯片推出，成本下降明显,ONT,芯片厂家增多，,竞争促使成本下降,全球,FTTH,规模建设，促使,ONT,成本持续下降,EPON,芯片,LSW,芯片,DSP,芯片,G/EPON,SOC,芯片,业界,SOC,芯片推出促进成本下降,Hisilicon,：,09Q4,、,Marvell,：,10Q1,PMC,：,10Q2,、,TK,：,10Q2,Page,35,FTTH,大带宽为家庭业务不断丰富提供保障,业务应用,家庭网络,家庭网关是家庭网络互连中心、接入控制的枢纽,娱乐,除通信外，视频娱乐是家庭中最重要的业务，通过,HDTV,和点播实现差异化切入，占据电视屏幕与眼球,ONT,与,IP STB,（未来,SGW,）的互连为室内互连的重心,Open SDP&Marketplace(App Store),IPTV&VOD,远程,抄表,通讯信息,OTT,视频,FTTH,网络,无线网络,E-Health,远程教育,家庭监控,主叫显示,视频电话,视频会议,HiFi,语音,家庭,Camera,室外,Camera,手机监控,洗衣机,空调,冰箱,煤气,DVB-S,DVB-T,DVD,IP-STB,OTT,游戏,HGW,互联和控制,通信,安防,家电自动化,Page,36,FTTH,在发达省份已率先商用,到,2012,年，上海市将实现,“,百兆到户、千兆进楼、,T,级（百万兆）出口,”,的网络覆盖,09,年内建成个,“,光纤入户,”,小区，同时为,5000,个家庭用户提供高清电视体验服务,用,35,年时间，将天津市打造成,“,光纤城市,”,，实现天津市住宅户光纤入户,2012,年底，实现,80%,以上宽带用户具备光纤入户能力，互联网家庭入户带宽要超过,20,兆,武汉市的,“,光城计划,“,，目标是到,2015,年，全市发展光纤到户用户,100,万。,上海电信,“,城市光网,”,浙江电信,光纤入户,北京联通,光纤入户,天津联通,“,光纤城市,”,武汉电信,“,光城计划,”,2011,年目标：,量化任务，协同分公司做到,“,有的放矢,”,新建区域,20,万户以,2011,年宽带业务发展任务为基础进行分配；对于突发的大规模新建需求，区公司审核通过后，追加资金解决；,改造区域,80,万户以城市区域宽带用户数为基础，要求城市区域,2011,年,70%,以上具备,FTTH,接入能力；,紧盯建设进度，年中根据实际进度进行一次调整，确保年底光进铜退任务的顺利完成。,地州名称,2011,年光进铜退建设任务,FTTH,模式,FTTB+LAN,模式（线）,新建区域 （全覆盖）（户）,改造区域 （薄覆盖）,（户）,乌鲁木齐,45800,285298,48165,阿勒泰,12000,27980,3626,巴州,18900,74218,1682,昌吉,18900,55232,3567,哈密,4900,23944,7850,克拉玛依,4760,50755,1413,克州,2030,9021,9675,奎屯,4200,14598,2462,石河子,5040,28153,268,塔城,11500,29864,3680,吐鲁番,4830,16177,2419,伊犁,19600,53697,270,和田,4200,17467,7234,阿克苏,19600,45195,2782,喀什,19400,51595,4232,博州,4340,16806,675,总计,200000,800000,100000,2010,年底速率占比,光进铜退：,克服困难，加快光进铜退推进力度,2011,年底速率占比,2011,年光进铜退工作重点在城市改造区域的,FTTH,“,薄覆盖,”,上，改造区域的建设方案选择需要结合现场环境、用户需求、网络能力等因素做到,“,因地制宜，灵活变通,”,。,城市区域,20M,以上用户速率占比由,20%,提升到,61%,；,建设原则：,城市新建区域建设思路,城市新建区域，光纤全部到楼,，,采用,FTTH,接入方式,。,电信公司参与建设的驻地网全部采用光纤入户,；不再采用五类线和双绞线入户；,新建楼房部署,FTTH,优先采用二,级分光模式,，总分工比控制在,1,：,64,以内。,高层或多层住宅，如大型小区应该分片设置配线光交接箱，在光交接箱进行一级分光，在楼道分纤箱二级分光；,开发商提供驻地网建设的楼宇，可以采用,FTTB+LAN,接入方式。,建设原则：,城市改造区域建设思路及原则,目前已建驻地网的小区进行驻地网沉默资源激活，采用,FTTB+LAN,方式改造，其它小区都采用,FTTH,方式改造。,FTTH,改造模式：,首先将,ODN,网络部署到用户楼内，根据用户需求布放皮线光缆和用户端,ONU,设备。,以下场景优先采用,FTTH,方式进行改造，电缆全部退出：,有宽带接入竞争的小区，包括广电、移动、联通、铁通单独进入或多方进入的小区；,宽带业务、,iTV,业务、融合套餐业务渗透率高于本地网相关业务渗透率平均水平的小区；,中高端住宅小区、公务员小区；,现有区域内的,DSLAM,设备、,TDM,交换设备全部不再扩容，并根据安排进行缩容,对在县城及团场以上区域已建设的,ONU,（内置,AD,）设备，应优先安排,FTTH,方式进行替换，拆除设备可调配到农村及兵团连队使用,。,语音端口,数据端口,FTTB+LAN,占比,FTTB+DSL,占比,总计,城市区域,718369,233875,48.12%,252187,51.88%,486062,农村区域,79500,9596,23.88%,30582,76.12%,40178,采用,FTTH,与,FTTB,相结合的策略，,2-3,年的时间基本完成城市区域高带宽全覆盖,建设原则：,农村地区客户网络建设思路及原则,将光缆延伸到行政村和大的自然村，逐步实现“铜不出村”的目标；,农村地区组网方式以采用FTTN/V+ONU的方式为主，建议接入设备全部采用PON ONU，适应业务IP化的发展、减少传统传输设备的应用。,对农村原有区域的光进铜退改造，争取一步到位，改造,后的接入电缆长度不超过,2km,，下行带宽应至少达到,4Mbit/s以上。,对于距离乡镇支局在,20KM,以内、行政村相对密集的区域，建议采用,PON,系统进行网络建设,；对于比较偏远、超出,PON,系统传输距离限制（,20KM,）的行政村，可采用,PON,拉远技术。,农村,EPON,网络组网时，,OLT,宜设置在乡镇局点，主要采用一级分光,，为了提高光纤利用率、延伸覆盖范围，农村地区,ODN,网络也可考虑二级分光方式，但为了保证传输质量、减少维护量，建议分光方式不超过二级。,建设原则：,工程界面划分,对于新建住宅楼，考虑竞争入线和布放难度等原因，建议部署FTTH时同时完成引入光缆和入户（室内）光缆的布放。,对于改造区域，如果采用FTTH，,工程建设完成引入光纤、光分路器、光分纤盒等布放到用户楼内及各楼层；根据用户需求，放装入户（室内）光缆、配置,ONU等设备，完成 FTTH 用户开通,。,将光进铜退建设区域划分以下三种类型：,-,建设稳定区域，全力推进光进全覆盖；,-,变化改造期区域，积极跟进；,-,拆迁高峰期区域，慎重投入，避免大拆大建。,特点：,“,三网,”,业务层面不须互通，各业务通过,EPON,技术构建的光网络，采用,FTTH,技术,以不同波长向用户进行传送视频、语音和数据信号（语音和数据业务在光纤上使用,1310/1490NM,上下行传送，,CATV,电视使用,1510NM,传递）。传输稳定、用户可使用带宽高,。,三网融合业务承载方案,Page,44,发达省份率先启动,FTTH,建设探索,成本,部署,运营维护,商业模式,城域网要求,FTTH,关注焦点,部署成本,维护成本,大分光比,ODN,部署,ONT,部署,维护手段,故障诊断,业务发放,资费策略,业务策略,城域网配套,业务,QOS,Page,45,FTTH,用户覆盖成本已低于,FTTB,带宽规划：,满足,2010,年,20M,带宽规划要求，,FTTB,模式每,PON,口下挂,128,用户，,FTTH,每,PON,口下挂,32,或,64,用户,小区模型：,12,层建筑，每栋楼,2,个单元，一梯,2,户，每小区,11,栋楼，假定覆盖,20,个小区，用户数,10560,户,BRAS,：,一个,10G,端口覆盖用户数,10000,户，用户在线率,50,OLT/MxU/ONT,取,09,年底电信集采价格,FTTH,与,FTTB,成本比较,FTTB,无需用户终端，每户开通成本与不开通时相同，都是,882,元,FTTH,每户初始覆盖成本为,685,元（,1:32,）或,627,元（,1:64,），低于,FTTB,，安装终端后,FTTH,成本在高实装率时高于,FTTB,计算模型,882,882,Page,46,实装率较低时,FTTH,具有明显成本优势,FTTB,实装率小于,30,时，,1:64 FTTH,成本优于,FTTB,实装率小于,45,时，,1:64 FTTH,成本优于,FTTB,FTTx,每户建设成本,(ONT,829,元,/,台,),临界点,临界点,FTTx,每户建设成本,(ONT,599,元,/,台,),FTTH,1:32,FTTH,1:32,FTTH,1:64,实装率,FTTH,1:64,FTTB,ONT,取值：,829,元,/,台：电信集采平均价，,599,元,/,台：华为价格,30%,45%,ONT,价格对,FTTH,总建设成本的影响,829,599,15%,ONT,成本,1:32,FTTH,成本,829,599,16%,ONT,成本,1:64,FTTH,成本,1284,1226,1514,1456,案例说明：,假设城市区域一个普通新建小区，一栋住宅楼，四个单元，一梯两户，楼层高度,6,层，用户接入需求,48,户。电信业务覆盖率,80%,，宽带渗透率,40%,。可以采用以下三种建设模式。,方案一：,FTTH,覆盖,方案二：,FTTB+ONU,（,DSL,）,方案三：,FTTB+LAN,序号,项目名称,投资需求,每用户金额,1,PON,口投资,0,0,2,光缆投资,360,360,3,分光器以下每用户投资,13300,350,4,终端投资,14000,368,5,每用户综合造价,1078,元,投资估算（方案一）,序号,项目名称,投资需求,每用户金额,1,PON,口投资,0,0,2,光缆投资,360,360,3,ONU,（,DSL,、语音）,15200,400,4,终端投资,140,5,机柜,187.5,6,引电,62.5,7,每用户综合造价,1150,元,投资估算（方案二）,序号,项目名称,投资需求,每用户金额,1,PON,口投资,0,0,2,光缆投资,360,360,3,ONU,（,LAN,、语音）,13440,354,4,终端投资,140,5,机柜,187.5,6,引电,62.5,7,每用户综合造价,1104,元,投资估算（方案二）,方案对比：,序号,项目名称,方案一,(,FTTH),方案二,(FTTB+DSL,),方案二,(,FTTB+LAN),1,综合造价（元,/,每户）,1078,1150,1104,2,设计复杂度,较为简单,室外机柜引起的底座、接地、引电需要反复沟通,室外机柜引起的底座、接地、引电需要反复沟通,3,施工复杂度,搭建全光网络，施工难度小，无室外引电需求。,施工中割接工作量相对较多，引电困难；,施工中割接工作量相对较多，引电困难；,4,网络演变,一步到位,网络提升还需二次改造,网络提升还需二次改造,5,速率体验,可满足,20M,以上高带宽业务需求,无法提供,8M,以上高带宽,可满足,20M,以上高带宽业务需求,6,维护,无源光网络，界面清晰，维护方便,接入层设备需要现场故障定位，现场排障,接入层设备需要现场故障定位，现场排障,7,总结,优先采用方案一,案例分析：,建设方案选择上的优劣势分析,Page,49,SOC,芯片带动产业链持续降成本,DDR2,ASIC,Flash,POTS,Codec,Slic,4X10/100,PHY,4FE,LSW,芯片,DSP,芯片,集成,DSP,和,LSW,，,BOM,成本降低,20,ASIC,Flash,DDR2,WiFi,WiFi,4X10/100,PHY,POTS,Codec,Slic,4FE,2USB2.0,DDR2,Flash,HGU,ASIC,集成,HGU,，,BOM,成本降低,20,桥接型：（,4FE,2POTS,）,网关型：（,4FE,2POTS,WiFi,USB2.0,）,桥接型,商用芯片不集成,DSP,，,需外挂,DSP,支持语音；,商用芯片接口只有,1GE,1FE,，,需外挂,LSW,支持,4FE,；,网关型,商用芯片只有,MAC,，网关方案,需外挂,HGU,及,LSW,芯片，方案成本高，产品,性能弱,SOC,芯片，有效降低,ONT,成本，有利推动产业链成本持续下降,Page,50,FTTH,与,FTTB,业务发放差别,主要差别,FTTB,FTTH,设备部署方式,ONU,提前部署，与业务发放不同步，业务发放针对,ONU,每个端口，与,OLT,、分光比无关,因为很难精确规划,ONT,安装地址，需要预先规划,ONT,的相关资源范围。按需布放，与业务发放同步，需要提前规划,OLT,以及分光比,认证方式,ONU,只在安装时完成一次认证，物理认证（,MAC,）方式为主,每个,ONT,安装时需要进行认证，以逻辑（,KEY,）认证为主，,KEY,需要提前规划到资源管理系统中去,设备类型,设备
