自动控制原理第1章.ppt

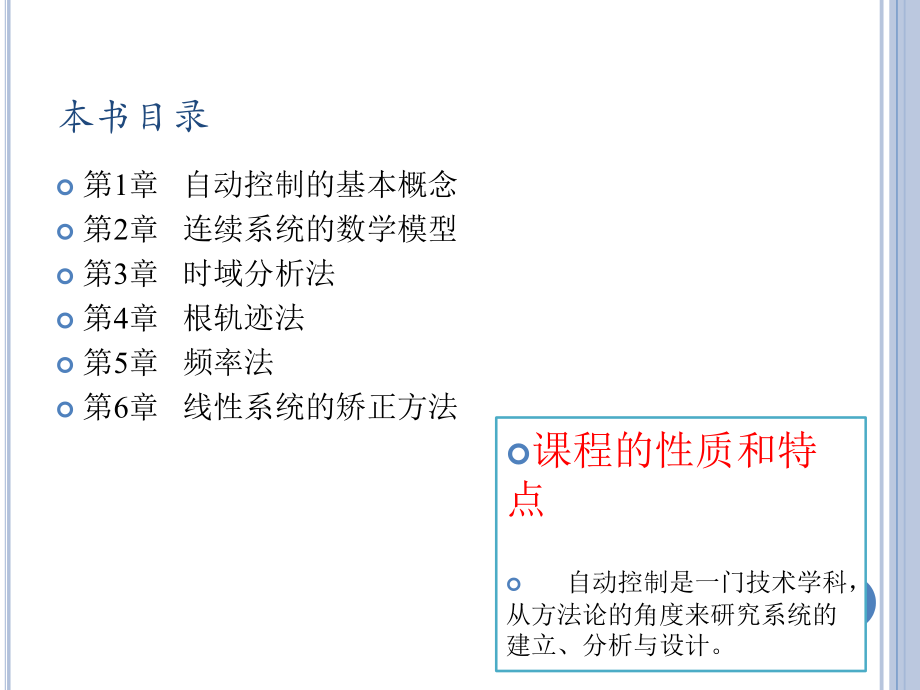

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,自动控制原理,本书目录,第,1,章 自动控制的基本概念,第,2,章 连续系统的数学模型,第,3,章 时域分析法,第,4,章 根轨迹法,第,5,章 频率法,第,6,章 线性系统的矫正方法,课程的性质和特点,自动控制是一门,技术学科，从方法论的角度来研究系统的建立、分析与设计。,第,1,章 自动控制的基本概念,提纲,1.1,自动控制系统,1.2,自动控制系统的类型,1.3,对控制系统性能的基本要求,1.4,本书内容的安排,本章,小结,1.1,自动控制,自动控制作为一种技术手段已经广泛地应用于工业、农业、国防乃至日常生活和社会科学许多领域。,温度控制系统,自动控制,的发展简史,(,一,),、经典控制理论阶段,闭环的自动控制装置的应用，可以追溯到,1788,年瓦特（,J.Watt,）发明的,飞锤调速器,的研究。然而最终形成完整的自动控制理论体系，是在,20,世纪,40,年代末。,最先使用反馈控制装置的是希腊人在公元前,300,年到,1,年中使用的浮子调节器。凯特斯比斯（,Kitesibbios,）在油灯中使用了浮子调节器以保持油面高度稳定。,麦克斯韦,论调速器,自动控制理论的开端,19,世纪,60,年代期间是控制系统高速发展的时期，,1868,年麦克斯韦（,J.C.Maxwell,）基于微分方程描述从理论上给出了它的稳定性条件。,1877,年劳斯（,E.J.Routh,）,1895,年霍尔维茨（,A.Hurwitz,）分别独立给出了高阶线性系统的稳定性判据；另一方面，,1892,年，李雅普诺夫（,A.M.Lyapunov,）给出了非线性系统的稳定性判据。在同一时期，维什哥热斯基（,I.A.Vyshnegreskii,）也用一种正规的数学理论描述了这种理论。,1922,年米罗斯基,(N.Minorsky),给出了位置控制系统的分析，并对,PID,三作用控制给出了控制规律公式。,1942,年，齐格勒（,J.G.Zigler,）和尼科尔斯,(N.B.Nichols),又给出了,PID,控制器的最优参数整定法。上述方法基本上是时域方法。,1932,年柰奎斯特,(Nyquist),提出了负反馈系统的频率域稳定性判据，这种方法只需利用频率响应的实验数据。,1940,年,，,波德,(,H.Bode),进一步研究通信系统频域方法，提出了频域响应的对数坐标图描述方法。1943年，霍尔(,A.C.Hall),利用,传递函,数,（复数域模型）和,方框图,，把通信工程的频域响应方法和机械工程的时域方法统一起来，人们称此方法为复域方法。,频域分析法主要用于描述反馈放大器的带宽和其他频域指标。,第二次世界大战结束时，经典控制技术和理论基本建立。,1948,年伊文斯（,W.Evans,）又进一步提出了属于经典方法的,根轨迹设计法,，它给出了系统参数变换与时域性能变化之间的关系。至此,复数域与频率域的方法进一步完善。,(,二,),、现代控制理论阶段,60,年代初，第一颗人造卫星上天，太空飞船成功登月，催生了,“,现代,控制理论,”,。,“,现代控制理论,”,以状态空间法为基础，主要研究多输入多输出、时变、非线性控制系统的分析和设计问题。,(,三,),、大系统控制理论阶段,(,四,),、智能控制阶段,自动控制理论研究的对象是系统。,什么是系统？,（电力系统，机器系统，卫生系统,）,系统：,由若干相互制约，相互依赖的事物组合而成的具有一定功能的整体称为系统。或者说，为实现规定功能以达到某一给定目标而构成的相互关联的一组元件成为系统。,人工控制的系统,手动控制系统,&,自动控制系统,水位测量与变送,执行器,控制器,给定,眼,手,脑,水箱水位控制问题,人在控制过程中起,3,个作用,1,观测,2,比较与决策,3,执行,自动控制中，用控制装置取代人来完成上述功能。,所谓自动控制就是指在在,没有人参与,的情况下，系统的控制器自动地按照人预订的要求控制设备或过程，使之具有一定的状态和性能。具有自动控制功能的系统成为自动控制系统。,输入信号,参考输入和扰动输入,被控量,控制,量,输出量,直流电动机速度自动控制的原理结构图,电源变化、负载变化等引起转速变化，称为扰动。电动机被称为被控对象，转速称为被控量，当电动机受到扰动后，转速（被控量）发生变化，经测量元件（测速发电机）将转速信号（又称为反馈信号）反馈到控制器（功率放大器），使控制器的输出（称为控制量）发生相应的变化，从而可以自动地保持转速不变或使偏差保持在允许的范围内。,直流电动机速度自动控制的原理结构图如图所示。图中，电位器电压为输入信号。测速发电机是电动机转速的测量元件。图中，代表电动机转速变化的测速发电机电压送到输入端与电位器电压进行比较，两者的差值（又称偏差信号）控制功率放大器（控制器），控制器的输出控制电动机的转速，这就形成了电动机转速自动控制系统。,1.2,自动控制系统,的类型,下面介绍几种常用的自动控制系统分类方法。,1.2.1,按结构分类,1.2.2,按分析和设计系统的方法分类,1.2.3,按系统传输信号的性质来分类,1.2.4,按系统受时间影响分类,1.2.5,按输入输出信号的数目分类,1.2.6,按系统组成分类,1,开环控制系统,指系统的输出端与输入端不存在反馈回路，输出量对系统的控制作用不发生影响的系统。如工业上使用的数字程序控制机床。,图纸,位移,程序,指令,放大器,执行机构,微型,计算机,切削刀具,工作机床,1.2.1,按结构分类,图,微型计算机控制机床（开环系统）,开环系统特点：,系统每一个输入信号，必有一个固定的工作状态和一个系统的输出量与之相对应，但是不具有修正由于扰动而出现的被控制量希望值与实际值之间误差的能力。,开环系统结构简单，成本低廉，工作稳定。但开环控制,不能自动修正被控制量的误差，,系统元件参数的变化以及外来未知干扰都会影响系统精度的。,2,闭环控制系统,系统输出信号与输入端之间存在反馈回路的系统，叫闭环控制系统。系统的被控量直接或间接的参与控制。,闭环控制系统也叫反馈控制系统。“闭环”这个术语的含义，就是应用反馈作用来减小系统误差如图所示。,反馈测量元件,图纸,位移,手,放大器,执行机构,微型,计算机,切削刀具,工作机床,图,微型计算机控制机床（闭环系统）,在图中，引入了反馈测量元件，闭环控制系统由于有“反馈”作用的存在，具有自动修正被控制量出现偏差的能力，可以修正元件参数变化及外界扰动引起的误差，所以,其控制效果好，精度高,。,存在正反馈与负反馈。,闭环控制系统不足之处，除了结构复杂，成本较高外，一个主要的问题是由于反馈的存在，控制系统可能出现,“振荡”,。,3,复合控制系统,复合控制是闭环控制和开环控制相结合的一种方式。它是在闭环控制等基础上增加一个干扰信号的补偿控制，以提高控制系统的抗干扰能力。,图 复合控制系统框图,增加干扰信号的补偿控制作用，可以在干扰对被控量产生不利影响所同时及时提供控制作用以抵消此不利影响。纯闭环控制则要等待该不利影响反映到被控信号之后才引起控制作用，对干扰的反应较慢。两者的结合既能得到高精度控制，又能提高抗干扰能力。,1.2.2,按分析和设计系统的方法,分类,1,、线性系统,由线性元件构成的系统叫线性系统。其运动方程为线性微分方程。若各项系数为常数，则称为线性定常系统。其运动方程一般形式为,:,式中：,u,(,t,),系统的输入量；,y,(,t,),系统的输出量。,线性系统的主要特点是具有,叠加性和齐次性,，即,当系统的输入分别为,r,1,(,t,),和,r,2,(,t,),时，对应的输出分别为,c,1,(,t,),和,c,2,(,t,),，,当输入为,r,(,t,)=,a,1,r,1,(,t,)+,a,2,r,2,(,t,),时，输出量为,c,(,t,)=,a,1,c,1,(,t,)+,a,2,c,2,(,t,),其中为,a,1,、,a,2,为常系数。,叠加定理,在线性系统中，由,n,个输入共同产生的输出，等于各个输入单独产生的输出之和。,满足叠加定理的系统是线性系统。,线性系统是一种理想化的模型。,2,、非线性系统,图,1-8,非线性元件静特性举例,在构成系统的环节中有一个或一个以上的非线性环节时，则称此系统为非线性系统。典型的非线性特性有饱和特性、死区特性、间隙特性、继电特性、磁滞特性等,。,非线性的理论研究远不如线性系统那么完整，一般只能近似的定性描述和数值计算,。,严格来说，任何物理系统的特性都是非线性的。但为了研究问题的方便，许多系统在一定的条件下，一定的范围内，可以近似地看成为线性系统来加以分析研究，其误差往往在工业生产允许的范围之内。,1.2.3,按系统传输信号的性质来分类,连续信号 离散信号,1,、连续系统,系统各部分的信号都是模拟的连续函数,。,2,、离散系统,系统,的某一处或几处，信号以脉冲序列或数码的形式传递的控制系统。其主要特点是：系统中用脉冲开关或采样开关，将连续信号转变为离散信号,。,具有采样过程的离散控制系统通常又称为采样控制系统。若离散信号是以数字形式传递的，又称为数字控制系统。,输出,输入,+e(t),e*(t),采样开关,-,保持器,被控对象,图 脉冲控制系统结构图,输出,输入,+,-,A/D,计算机,D/A,放大器,执行器,被控对象,反馈装置,图 采样数字控制系统结构图,1.2.4,按系统受时间影响分类,如果控制系统的结构，参数在系统运行过程中不随时间变化，则称为定常系统或者时不变系统，否则称为时变系统。,1.2.5,按输入输出信号的数目分类,单输入单输出（,SISO,）系统：不包括扰动，只有,1,个输入和,1,个输出,多输入多输出（,MIMO,）系统：多个输入输出,1.2.6,按系统组成分类,集中参数系统：系统可视为有限多个理想的分立部件的总体。,分布参数系统：系统只能看做由无穷多个无穷小的分立部件组成。,1.3,对控制系统的基本要求,对于一个自动控制的性能要求可以概括为,以下几,方面：,(1)稳定性。,自动控制系统的最基本的要求是系统必须是稳定的，不稳定的控制系统是不能工作的。,当自动控制系统受到干扰或者人为要求给定值改变，被控量就会发生变化，偏离给定值。通过系统的自动控制作用，经过一定的过渡过程，被控量又恢复到原来的稳定值或者稳定到一个新的给定值。,(2),暂态性能,。,在系统稳定的前提下，希望控制过程（过渡过程）进行得越快越好，,而且在调节过程中，要求系统输出超过给定的稳态值的最大偏差，即所谓的超调量不要太大，要求调节的时间比较短。,(3),稳态,性,能,。,当暂态过程结束，系统达到新的稳态时，要求系,统的输出等于系统给定值所期望的值。系统给定值与,系统稳态输出值之间的误差成为稳态误差。,（,4,）鲁棒性,如果系统的参数或者结构在一定范围内变化时，,系统仍然保持某个性能，则称该性能是鲁棒的。,本章小结,1,介绍了自动控制系统的概念，发展,系统，输入信号，被控量，控制量，输出量,2,自动控制系统的分类,3,自动控制系统的性能要求,
