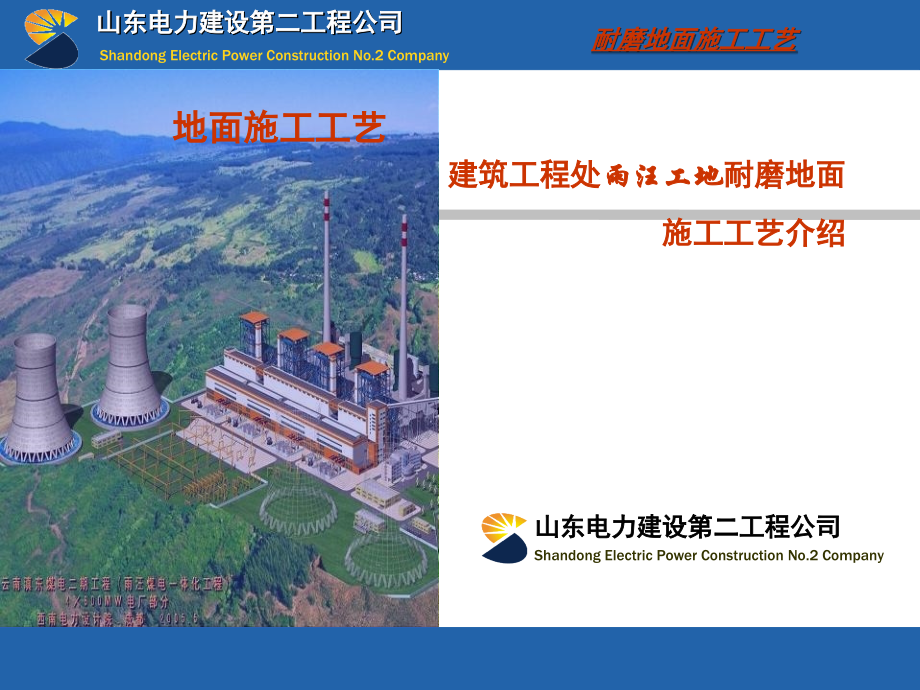

山东电力建设第二工程公司.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,山东电力建设第二工程公司,建筑工程处,雨汪工地,耐磨地面,施工工艺介绍,Shandong Electric Power Construction No.2 Company,地面施工工艺,山东电力建设第二工程公司,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,Shandong Electric Power Construction No.2 Company,山东电力建设第二工程公司,雨汪电厂汽机房、除氧煤仓间各层地面除特殊装饰要求外其余均为耐磨地面，颜色为,RAL7044,（砼本色,-,较浅）；锅炉零米及运转层耐磨地面颜色为,RAL7045(,砼本色,-,较深,),。,另外，附属建筑物除有特殊装饰要求外，其余也均为耐磨地面。,全厂耐磨地面面积达,25000,。,工程概况,耐磨地面施工工艺,耐磨骨料分骨料和胶结物两种成分。骨料为砂状，平均粒径,1.5mm,，约占总量,60%,；胶结物为经处理的高标号水泥。,骨料，硬度在莫氏,8,度以上。硬化剂骨料成分为天然矿石。系不生锈的非金属重量不超过总重量的,25%,。,耐磨骨料用量根据材料说明书和设计要求确定。推荐使用量,3.5,4.0kg/m,2,。,山东电力建设第二工程公司,Shandong Electric Power Construction No.2 Company,耐磨骨料简要介绍,耐磨地面施工工艺,制表,:,樊庆钟 制表日期,:2007.3.21,Shandong Electric Power Construction No.2 Company,山东电力建设第二工程公司,基层结构水泥浆结合层一道防水层（设计有时）砂浆或细石混凝土耐磨骨料面层。,耐磨地面施工工艺,耐磨地面结构：,山东电力建设第二工程公司,施工流程介绍,Shandong Electric Power Construction No.2 Company,材料准备,(,骨料,),技术准备,技术、安全交底,办理施工会签单,现场准备,办理砼浇注申请单,工器具准备,材料采购,(,骨料,),材料报验,(,骨料,),浇水养护,现场清理,模板施工,砂浆或砼浇注,基层找平,第一次打磨,细部人工打磨,基层打磨,细部人工打磨,第一次撒骨料,2/3,第二次撒骨料,1/3,第二次打磨、,细部人工打磨,第三次打磨抛光,现场验收,现场测量,细部边角打磨收光,切割分格缝,涂刷养护液,成品保护,施工准备,硅酮胶填塞分格缝,耐磨地面施工工艺,竣工清理,使用的激光水准仪找平,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,结合雨汪工地的实际情况，根据耐磨地面的施工流程，制订了能够指导现场施工的施工看板，并且设立在主厂房固定端显要位置，便于施工人员现场参考。,施工准备工作,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,技术交底工作,施工前，均对施工人员进行详细的技术交底，对施工中注意的事项、技术要求、质量标准以及存在的质量问题和控制措施等进行详细的介绍，确保每名工人都能熟悉了解。,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,耐磨地面施工前必须办理专业会签，确保各专业工作均已施工完毕。,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,1,、,由于汽机房和锅炉的振动比较大，为防止出现细地面出现开裂，汽机房细地面施工前接地扁铁处采用倒,L,型,6,钢筋固定，间距为,500mm,。接地扁铁上部铺设普通镀锌钢丝网一层，防止此处的地面出现开裂。,2,、钢丝网宽度为,500mm,，钢丝直径,0.8mm,，网孔尺寸,10mm,；锅炉房,13.7m,层细地面施工前，满铺一层钢丝网。,3,、细地面施工,4,天后要及时进行分格缝的切割，避免因热胀冷缩产生裂纹，割缝后采用硅酮胶灌缝；,4,、对于设备基础及管道、柱脚位置容易出现裂缝的位置，在砼浇注前使用,1,3mm,的胶皮将设备基础和柱脚（钢柱脚）包起，并固定牢固，细地面施工后将高出的胶皮割除。,扁铁固定点,扁铁覆盖钢丝网,镀锌钢丝网,控制裂缝措施执行,(2),要做好成品保护工作。耐磨地面施工时在现场设置围栏，禁止无关人员进入；对周围的设备盘柜等使用塑料薄膜进行维护保护。,(1),施工前，合理进行分格缝设计，以确定每次施工工作量的大小和留置施工缝的位置。,(3),施工后，,特别是在养护期,5,日内禁止人员入内，以防止地面的光洁度被破坏。,山东电力建设第二工程公司,Shandong Electric Power Construction No.2 Company,施工注意事项：,耐磨地面施工工艺,(4),涉及到电厂的特殊性，,推荐一次施工面积少于,600m,2,。,第一步：地面清理,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,施工前，首先将需要施工的粗地面用清水及扫把冲洗干净，不得有积灰、砼渣子等杂物，不得有明显突起物、凹坑等缺陷,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,第二步：冲筋打点,地面清洗干净后，根据细地面施工高度进行冲筋打点，,控制最大凹凸偏差在,2mm,以内，,如右图所示,注：冲筋点砂浆强度不小于细石砼强度,冲筋点,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,第三步：,刷一道水泥浆结合层,耐磨地面施工前须刷一道水泥浆结合层，水泥浆水灰比一般为,0.4,0.5,。,水泥浆在砼施工前,2,小时内完成,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,（,3,）耐磨地面施工前，中期作业阶段施工人员应穿平底胶靴进入，后期作业阶段应穿防水纸质鞋进入。,第四步：,砼浇筑,（,1,）砼浇筑提前,24,小时洒水使表面处于湿润状态。,（,2,）砼一次浇筑比设计标高低,2mm,标高，使用振捣棒均与振捣，以表面翻浆为宜，局部未达到标高处利用砼补齐并振捣，严禁使用砂浆修补。柱、边角等部位用木抹拍浆。,（,4,）混凝土所用碎石粒径,20mm,，砼水灰比控制在,0.5,以内，坍落度控制在,110mm,120mm,以内。,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,第五步：,第一次撒布耐磨骨料及抹平、墁光,（,1,）耐磨骨料撒布的时机随气候、温度、砼配合比等因素而变化。撒布过早会使耐磨骨料沉入砼中而失去效果；撒布太晚砼已凝固，会失去粘结力，使耐磨骨料无法与其结合而造成剥离。,判别耐磨骨料撒布时间的方法是脚踩其上，约下沉,5mm,时，即可开始第一次撒布施工。,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,第五步：,第一次撒布耐磨骨料及抹平、墁光,（,2,）墙、柱、门、设备和模板等边线处水分消失较快，宜优先撒布施工，以防因失水而降低效果。,（,3,）第一次撒布量是全部用量的,2/3,，拌合物应均匀落下，不能用力抛而致分离，撒布后即以木抹子抹平。耐磨骨料吸收一定的水份后，再用墁刀机碾磨分散并与基层混凝土浆结合在一起。,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,第六步：,第二次撒布耐磨材料及抹平、墁光,（,1,）第二次撒布时，先用靠尺或平直刮杆衡量水平度，并调整第一次撒布不平处，第二次撒布方向应与第一次垂直。,（,2,）第二次撒布量为全部用量的,1/3,，撒布后立即抹平，墁光，并重复墁光机作业至少两次。时应纵横向交错进行，均匀有序，防止骨料聚集。边角处、设备边及管道下面墁光机无法作业使用人工操作木抹子进行处理。,在角落无法使用墁光机时，人工抹平,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,第六步：,第二次撒布耐磨材料及抹平、墁光,（,3,）面层骨料硬化至指压稍有下陷时，墁光机的转速及角度应视硬化情况调整，墁光机进行时应纵横交错,3,次以上。,（,4,）耐磨地面的平整度要求为,2m,见方最大偏差,3-5mm,，同标高极高点与极低点的最大偏差不大于,8mm,。尽量避免龟裂、脱皮或起砂现象。,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,最后：,表面修饰及养护,(1),墁光机作业后，面层仍存在抹纹较凌乱，为消除抹纹最后采用薄钢抹子对面层进行有序、同向的人工压光，完成修饰工序。,（,2,）,耐磨地面表面墁光后，第二天（,24,小时后）即可喷洒养护剂养护，用量为,0.2,升,/m,2,，并且使用塑料薄膜覆盖养护，防止引起开裂。,（,3,）,为防止温度膨胀，耐磨地面施工完成,4,天后，使用手提式切割机进行割缝。割缝要均匀顺直，避免切割时出现斜、歪情况。,Shandong Electric Power Construction No.2 Company,耐磨地面施工工艺,山东电力建设第二工程公司,施工完成耐磨地面现场效果图片,Shandong Electric Power Construction No.2 Company,目前，雨汪电厂耐磨地面已经施工了,15000,，施工质量均能得到较好的控制。关键是在施工过程中各个环节控制较好，工序控制专人专管并严格按照程序执行。施工质量得到了业主的好评。,另外，对于成品保护需要进一步完善，关键在于“防护”：一是施工前防护设施到位，二是施工后保护措施到位，三是成品保护监管到位。,经验总结,耐磨地面施工工艺,山东电力建设第二工程公司,山东电力建设第二工程公司,Shandong Electric Power Construction No.2 Company,不足之处请各位领导、同事指正，多提宝贵建议。,谢谢！,点燃激情 光大未来,
