机械结构设计试题.ppt

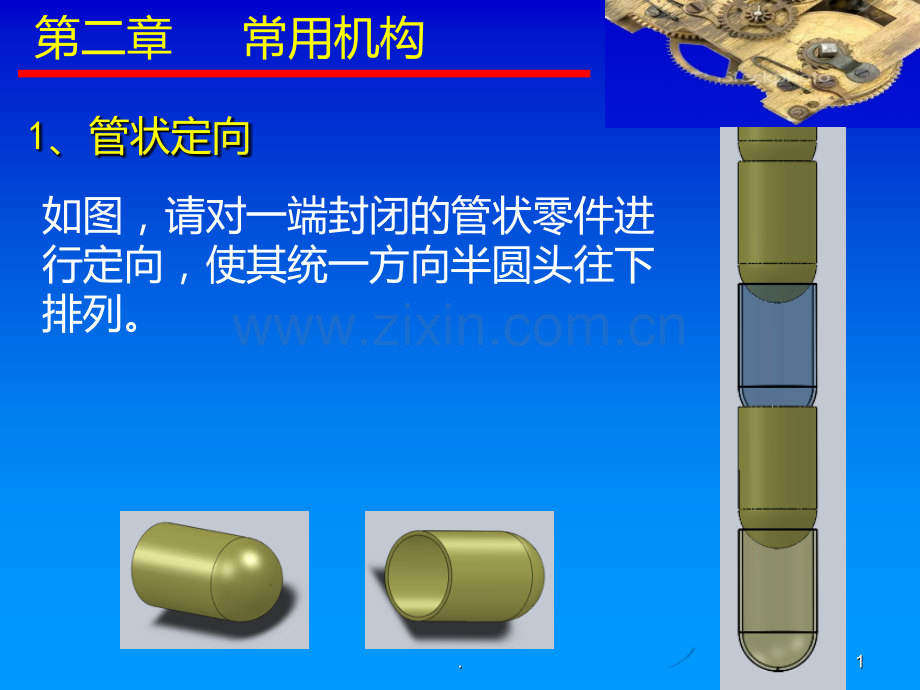

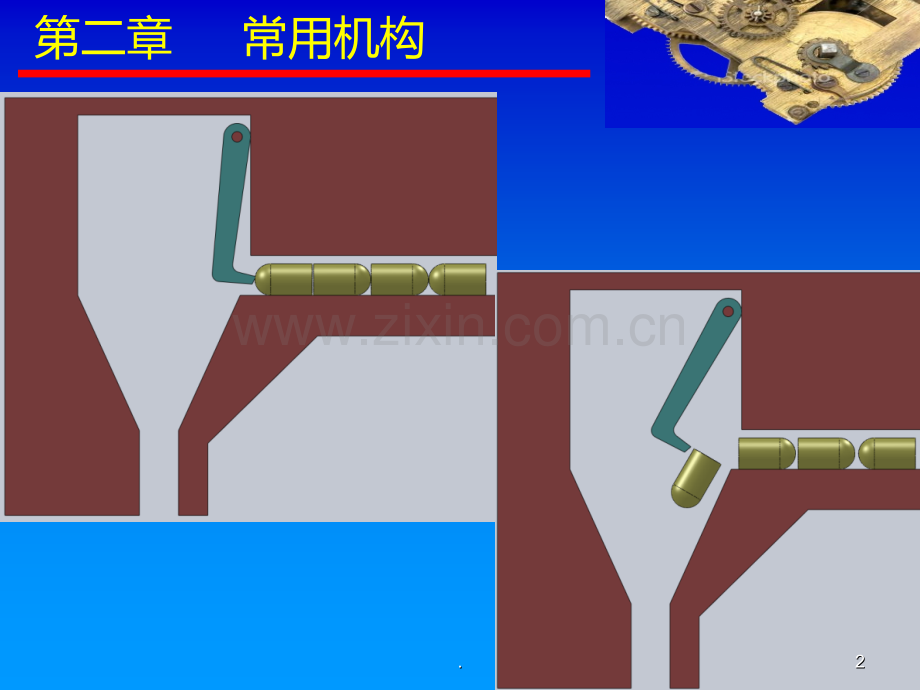

第二章 常用机构1、管状定向如图，请对一端封闭的管状零件进行定向，使其统一方向半圆头往下排列。1 1.第二章 常用机构2 2.第二章 常用机构3 3.第二章 常用机构2、尖头零件定向如图，请对一尖头零件进行定向，使其统一方向尖头往上排列。4 4.第二章 常用机构5 5.第二章 常用机构6 6.第二章 常用机构3、U型零件定向如图，请对U型零件进行定向，使其统一方向U型开口向右排列。7 7.第二章 常用机构4、圆锥型零件定向如图，请对圆锥型零件进行定向，使其统一方向锥型开口向下排列。8 8.第二章 常用机构5、阶梯型零件转向如图，请对整齐排列阶梯型零件进行定向，使其方向统一，阶梯面向右排列。9 9.第二章 常用机构6、固定零件送料机构固定零件送料机构如图，请对整齐排列球体进行定量供料，要求每3个球体为一个单位，装在图示的杯子内。1010.第二章 常用机构1111.第二章 常用机构7、不同零件搭配送料机构不同零件搭配送料机构如图，对两种外形尺寸一样，开孔不同的圆形零件进行排列，要求不同规格的零件要相互隔开。1212.第二章 常用机构8、球形零件大小分级球形零件大小分级如图，请一批把直径分别为小球15mm、中球20mm、大球25mm的玻璃球按大小级别装到图中的三联箱内。如果要求每个箱子内小球20个，中秋10个，大球5个，该怎么操作？1313.第二章 常用机构9、长管状零件定向长管状零件定向如图，请对整齐排列往前输送的长管状塑料棒进行定向排列。长管直径10mm,长度150mm,一端封口，管内开孔深度120mm。要求定向后所有开口向上，首尾相接整齐排列。1414.第二章 常用机构10、薄板薄板U U型零件定向型零件定向如图，请对整齐排列往前输送的薄板U型零件进行定向排列。零件外型尺寸：50*20*5mm，板厚1mm。要求定向后所有开口向下，首尾相接整齐排列。1515.第二章 常用机构11、螺钉定向螺钉定向如图，请内六角螺钉M6进行定向排列。要求定向后所有螺钉开口向下，首尾相接整齐排列。1616.第二章 常用机构12、盖型零件定向盖型零件定向如图，请对盖型零件进行定向排列。要求定向后所有盖子开口向下，首尾相接整齐排列。1717.第二章 常用机构13、电容定向电容定向如图，请对圆柱形电容进行定向排列。要求定向后所有圆形底部朝下，首尾相接整齐排列。1818.第二章 常用机构14、针状带孔零件定向针状带孔零件定向如图，请对针状带孔零件进行定向排列。要求定向后如下图所示，首尾相接整齐排列。1919.第二章 常用机构15、异形定向异形定向如图，请对异形环装零件进行定向排列。要求定向后如图所示，首尾相接整齐排列。2020.第二章 常用机构16、往复进给排列输送如图，请在不使用振动输送盘的前提下，对球形或椭圆形零件进行定向排列。要求定向后如图所示，首尾相接整齐排列。球形零件直径30mm,椭圆形零件长40mm，直径30mm.2121.第二章 常用机构17、中心板定向如图，请在不使用振动输送盘的前提下，对球形或椭圆形零件进行定向排列。要求定向后如图所示，首尾相接整齐排列。球形零件直径30mm；椭圆形零件长50mm，直径30mm；圆柱体长100mm，直径30mm。2222.第二章 常用机构18、混合振动排列输送如图，请在不使用振动输送盘的前提下，对U型零件进行定向排列。要求定向后如图所示，首尾相接整齐排列。2323.第二章 常用机构19、旋转托板排列输送如图，请在不使用振动输送盘的前提下，对U环零件进行定向排列。要求定向后如图所示，首尾相接整齐排列。2424.第二章 常用机构20、桨状轮排列输送如图，请在不使用振动输送盘的前提下，对普通滚珠轴承进行定向排列。要求定向后如图所示，首尾相接整齐排列。2525.第二章 常用机构2626.第二章 常用机构2727.第二章 常用机构2828.第二章 常用机构2929.
