第二学期机械制造技术基础作业.docx

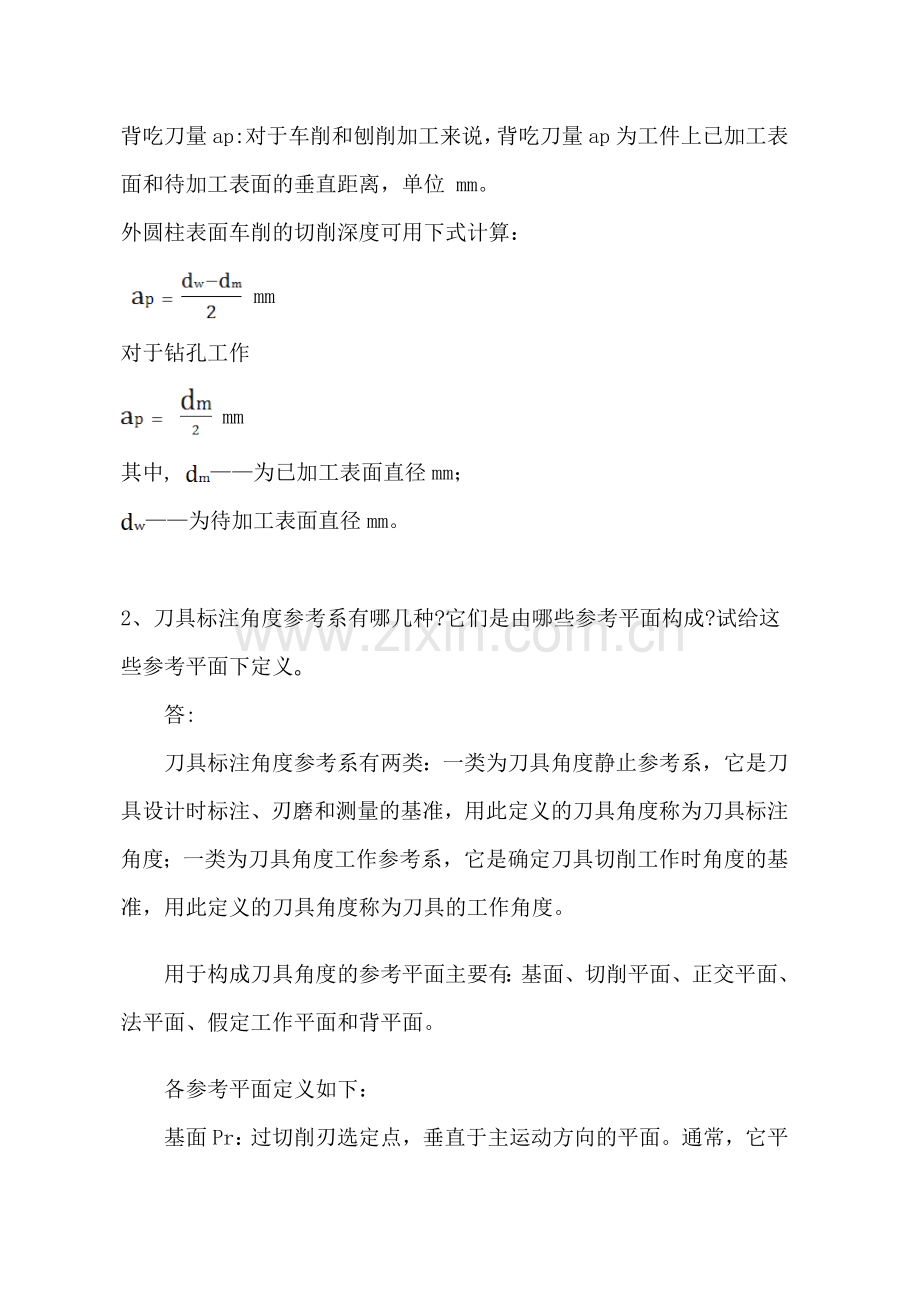

2014-2015学年第二学期机械制造技术基础作业1、何谓切削用量三要素怎样定义?如何计算?答：切削用量三要素指：切削速度Vc、进给量f、背吃刀量ap；其定义及计算公式如下:切削速度Vc：主运动的速度，大多数切削加工的主运动采用回转运动。回旋体（刀具或工件）上外圆或内孔某一点的切削速度计算公式如下：m/s或m/min式中 d工件或刀具上某一点的回转直径（mm）; n 工件或刀具的转速（r/s或r/min）。进给量f：进给速度Vf是单位时间的进给量，单位是mm/s （mm/min）。进给量是工件或刀具每回转一周时两者沿进给运动方向的相对位移，单位是mm/r（毫米/转）。对于刨削、插削等主运动为往复直线运动的加工，虽然可以不规定进给速度却需要规定间歇进给量，其单位为mm/d.st（毫米/双行程）。对于铣刀、铰刀、拉刀、齿轮滚刀等多刃切削工具，在它们进行工作时，还应规定每一个刀齿的进给量fz，季后一个刀齿相对于前一个刀齿的进给量，单位是mm/z（毫米/齿）。 Vf = f .n = fz . Z . n mm/s或mm/min背吃刀量ap:对于车削和刨削加工来说，背吃刀量ap为工件上已加工表面和待加工表面的垂直距离，单位 mm。外圆柱表面车削的切削深度可用下式计算： mm对于钻孔工作 mm其中, 为已加工表面直径mm； 为待加工表面直径mm。2、刀具标注角度参考系有哪几种?它们是由哪些参考平面构成?试给这些参考平面下定义答:刀具标注角度参考系有两类：一类为刀具角度静止参考系，它是刀具设计时标注、刃磨和测量的基准，用此定义的刀具角度称为刀具标注角度；一类为刀具角度工作参考系，它是确定刀具切削工作时角度的基准，用此定义的刀具角度称为刀具的工作角度。用于构成刀具角度的参考平面主要有：基面、切削平面、正交平面、法平面、假定工作平面和背平面。各参考平面定义如下：基面Pr：过切削刃选定点，垂直于主运动方向的平面。通常，它平行（或垂直）于刀具上的安装面（或轴线）的平面。例如：普通车刀的基面Pr，可理解为平行于刀具的底面；切削平面Ps：过切削刃选定点，与切削刃相切，并垂直于基面Pr的平面。它也是切削刃与切削速度方向构成的平面；正交平面Po：过切削刃选定点，同时垂直于基面Pr与切削平面Ps的平面；法平面Pn：过切削刃选定点，并垂直于切削刃的平面；假定工作平面Pf：过切削刃选定点，平行于假定进给运动方向，并垂直于基面Pr的平面；背平面Pp：过切削刃选定点，同时垂直于假定工作平面Pf与基面Pr的平面。3、刀具切削部分材料应具备哪些性能? 为什么?答：刀具材料应满足一下基本性能要求：较高的硬度和耐磨性；足够的强度和韧性；较高的耐热性和化学稳定性；良好的工艺性；良好的经济性。主要原因有：刀具切削部分在强烈摩擦、高压、高温下工作，应具备如下的基本要求。高硬度和高耐磨性：刀具材料的硬度必须高于被加工材料的硬度才能切下金属，这是刀具材料必备的基本要求，现有刀具材料硬度都在60HRC以上。刀具材料越硬，其耐磨性越好，但由于切削条件较复杂，材料的耐磨性还决定于它的化学成分和金相组织的稳定性。足够的强度与冲击韧性：强度是指抵抗切削力的作用而不致于刀刃崩碎与刀杆折断所应具备的性能。一般用抗弯强度来表示。冲击韧性是指刀具材料在间断切削或有冲击的工作条件下保证不崩刃的能力，一般地，硬度越高，冲击韧性越低，材料越脆。硬度和韧性是一对矛盾，也是刀具材料所应克服的一个关键。高耐热性：耐热性又称红硬性，是衡量刀具材料性能的主要指标。它综合反映了刀具材料在高温下保持硬度、耐磨性、强度、抗氧化、抗粘结和抗扩散的能力。良好的工艺性和经济性：为了便于制造，刀具材料应有良好的工艺性，如锻造、热处理及磨削加工性能。当然在制造和选用时应综合考虑经济性。当前超硬材料及涂层刀具材料费用4、刀具材料与被加工材料应如何匹配?怎样根据工件材料的性质和切削条件正确选择刀具材料?答：切削刀具与加工对象的匹配主要指二者的力学、物理和化学性能相互匹配，以获得最长的刀具寿命和最大的切削加工生产率。切削刀具与加工对象的物理性能匹配主要是指刀具与工件材料的熔点、弹性模量、导热系数、热膨胀系数、抗热冲击性能等物理性能参数应相互匹配。切削刀具与加工对象的化学性能匹配主要是指刀具与工件材料化学亲和性、化学反应、扩散、粘结和溶解等化学性能参数应相互匹配。在实际应用中，应根据所加工的工件材料选择相互匹配的刀具材料。刀具材料是指刀具切削部分的材料。合理选择刀具材料影响到切削加工生产率、刀具耐用度、刀具消耗和加工成本、加工精度和表面质量。根据工件材料的切削特点，同时考虑其切削的特殊性，选择刀具材料时应考虑以下性能:高的硬度和耐磨性、高的耐热性、足够的强度和韧性。5、阐明金属切削形成过程的实质？哪些指标用来衡量切削层金属的变形程度？它们之间的相互关系如何？它们是否真实的反映了切屑形成过程的物理本质？为什么？答：金属切削形成过程的实质是工件材料的切削层在刀具的刀刃和前刀面作用下受到挤压，沿剪切面产生剪切滑移变形，而转变为切屑，同时形成已加工表面的过程。衡量切削变形的程度的指标：变形系数、相对滑移和剪切角三个指标。衡量切削变形的程度的指标的相互关系：剪切角、相对滑移和变形系数是通常用以表示切屑变形程度的三种 方法。它们是根据纯剪切的观点提出的。但切削过程是复杂的，它既有剪切，又有前刀面对切屑的挤压和摩擦作用（第二变形区），用这些简单的方式不能反映变形的实质。它们不能真实的反映了切屑形成过程的物理本质。原因为切削过程是复杂的，它既有剪切，又有前刀面对切屑的挤压和摩擦作用（第二变形区），用这些简单的方式不能反映变形的实质。切屑的变形和形成过程实际上经历了弹性变形、塑性变形、挤裂、切离四个阶段。6、试描述积屑瘤现象及成因。积屑瘤对切削过程有哪些影响？答：（1）积屑瘤是切削过程中产生的一种物理现象，在切削速度不高而又能形成连续带状切屑的情况下，加工一般钢料或其它塑性材料时，刀具前角很小或为负值时，工件、切屑的一部分金属冷焊在刀具的刀尖和前刀面上代替刀具进行切削的硬块称积屑瘤。积屑瘤的形成与切削速度、工件材料及产生粘结现象的条件有关。（2）积屑瘤对切削过程的影响有：增大实际前角。减少切屑变形，降低切削力。 增大切削厚度。积屑瘤延伸到刃外，使得实际切削厚度增大，影响尺寸准确性。 增大已加工表面粗糙度。 积屑瘤周期性增大脱落，可随切屑排出或残留在已加工面形成鳞片状毛刺。 、代替刀刃切削，提高刀具耐用度。积屑瘤未脱落时，起保护刀刃和减小前刀面磨损的作用，脱落时可能粘连刀具材料一起剥落而加快刀具失效。7、分别说明切削速度、进给量及背吃刀量的改变对切削温度的影响？答：（1）切削速度的改变对切削温度的影响：切削速度对切削温度影响最大，随切削速度的提高，切削温度迅速上升；（2）进给量的改变对切削温度的影响：对切削温度影响较切削速度小。（3）背吃刀量的改变对切削温度的影响：背吃刀量变化时，散热面积和产生的热量亦作相应变化，对切削温度的影响最小。8、说明高速钢刀具在低速、中速产生磨损的原因，硬质合金刀具在中速、高速时产生磨损的原因？答：（1）高速钢在中速切削是主要产生硬质点磨损（切削温度较低），高速时由于切削温度过高，主要产生塑性变形破坏。（2）硬质合金车刀高速切削时，主要以扩散磨损为主；中速切削主要以粘结磨损为主。9、什么叫工件材料的切削加工性?评定材料切削加工性有哪些指标？如何改善材料的切削加工性？答：（1）工件材料切削加工性：是指在一定的条件下，工件材料切削加工的难易程度。由于切削加工的条件和要求不同，材料的切削加工性有不同的内容和指标（2）评定材料切削加工性有指标有：以表面加工质量衡量切削加工性。以刀具耐用度衡量切削加工性。以单位切削力、切削温度衡量切削加工性。以断屑性能衡量切削加工性。（3）改善材料的切削加工性应从这两方面采取措施：调整材料的化学成分。在不影响材料使用性能的前提下，可在钢中适当添加一种或几种元素，如S、Pb、Se、P等，可获得易切钢。易切钢切削力小，易断屑，刀具耐用度高，加工表面质量好。通过热处理改变金相组织。金相组织不同，材料的物理机械性能差异很大。通过热处理，使材料的组织发生改变，使其有利于切削加工。当材料的切削加工性无法改善时，应考虑选择合适的刀具材料、几何参数、冷却液，有条件可采用加热切削、振动切削等。10、什么是机械加工工艺过程？什么叫机械加工工艺规程？工艺规程在生产中起什么作用？答：（1）机械加工工艺过程是指在生产过程中，是对零件采用各种加工方法，直接用于改变生产对象的形状、尺寸、表面粗糙度以及力学物理性能、相对位置和性质等，使之成为合格零件的全部劳动过程。（2）机械加工工艺规程是指规定零件机械加工工艺过程和操作方法等的工艺文件。（3）工艺规程在生产中的作用主要有：是机械加工工艺过程的主要技术文件，是指挥现场生产的依据；是新产品投产前，进行有关的技术准备和生产准备的依据；是新建、扩建或改建厂房（车间）的依据。11、加工阶梯轴如下图，试列表制订加工工艺过程（包括定位）。单件小批生产。答：加工工艺过程如下：工序号工序内容设备1车端面、打顶尖孔、车全部外圆、切槽与倒角车床2铣键槽、去毛刺铣床3磨外圆外圆磨床答:粗基准选择一般应遵循以下原则:保证相互位置要求原则:如果首先要求保证工件上加工面与不加工面的相互位置要求,则应以不加工面作为粗基准。余量均匀分配原则:如果首先要求保证工件某重要表面加工余量均匀时，应选择该表面的毛坯面作为粗基准。根据粗基准选择第2条原则，加工时为保证有足够的余量，应选作为粗基准。13、选择下图3.36示的摇杆零件的定位基准。零件材料为HT200，毛坯为铸件，生产批量5000，单位：件答：1.精基准的选择:该零件的设计基准是20H7孔及端面A。根据基准重合原则，应选20H7孔及端面作定位精基准。从统一基准的原则出发，以20H7孔及端面A定位可以方便地加工其他表面，也应选20H7孔及端面A作统一精基准。在本例中基准重合与统一基准原则相一致。2. 粗基准的选择:本例中零件毛坯为一般铸件，20H7孔及12H7孔及12H7孔均较小，一般不铸出，故不存在重要加工面加工余量均匀问题，此时应着索考虑加工面与不加工面的位置要求。本例中20H7孔要求与40外圆同轴，因此在加工20H7孔时，应以40外圆作粗基准。14、试分析钻孔、扩孔和铰孔三种加工方法的工艺特点，并说明这三种孔加工工艺之间的联系。答：钻孔是用钻床进行加工的，工艺过程包括：确定孔位置、样冲做标记、在钻床上装夹、根据要求选钻头。扩孔就是在前面的工艺基础上增加了一定的孔径，但是扩孔要比钻孔的孔壁表面粗糙度好。铰孔的作用在于使孔的精度与粗糙度达到生产要求，工艺过程也是在前面的基础之上的。它们之间有先后，麻花钻先加工出孔，然后再视其要求选择其它工具，再加工扩孔、铰孔。三种精度要求也是不同的，要求是越来越高。15、车床结构形式有哪些？试列举3种车床类型，并说明各自的加工特点。答：（1）床结构形式有：按用途和结构的不同，车床主要分为卧式车床和落地车床、立式车床、 转塔车床、单轴自动车床、多轴自动和半自动车床、仿形车床及多刀车床和各种专门化车床，如凸轮轴车床、曲轴车床、车轮车床、铲齿车床。（2）普通车床：加工对象广，主轴转速和进给量的调整范围大，能加工工件的内外表面、端面和内外螺纹。这种车床主要由工人手工操作，生产效率低，适用于单件、小批生产和修配车间。（3）转塔车床和回转车床：具有能装多把刀具的转塔刀架或回轮刀架，能在工件的一次装夹中由工人依次使用不同刀具完成多种工序，适用于成批生产。 （4）自动车床：按一定程序自动完成中小型工件的多工序加工，能自动上下料，重复加工一批同样的工件，适用于大批、大量生产。 16、周铣与端铣、顺铣与逆铣各有什么特点？如何应用？答：（1）周铣与端铣的特点主要有：周铣是指利用分布在铣刀圆柱面上的切削刃来形成平面（或表面）进行铣削的方式，称为周铣。端铣是指利用分布在铣刀端面上的端面切削刃来形成平面的进行铣削的方式。端铣与周铣相比，其优点是：刀轴比较短，铣刀直径比较大，工作时同时参加切削的刀齿较多，铣削时较平稳，铣削用量可适当增大，切削刃磨损较慢，能一次铣出较宽的平面。缺点是：一次的铣削深度一般不及周铣。在相同的铣削用量条件下，一般端铣比周铣获得的表面粗糙度值要大。（2）顺铣与逆铣的特点主要有：逆铣是指铣削时，铣刀每一刀齿在工件切入处的速度方向与工件进给方向相反的铣削方式。顺铣是指铣削时，铣刀每一刀齿在工件切出处的速度方向与工件进给方向相同的切削方式。1）从切屑截面形状分析逆铣时，刀齿的切削厚度由零逐渐增加，刀齿切入工件时切削厚度为零，由于切削刃钝圆半径的影响，刀齿在巳加工表面上滑移一段距离后才能真正切入工件，因而刀齿磨损快。加工表面质量较差。顺铣时则无此现象2）从工件装夹可靠性分析逆铣时，刀齿对工件的垂直作用力Fv向上，容易使工件的装夹松动：顺铣时，刀齿对工件的垂直作用力向下，使工件压紧在工作台上，加工比较平稳。3）从工作台丝杠、螺母间隙分析逆铣时，工件承受的水平铣削力小与进给速度vf的方向相反，铣床工作台丝杠始终与螺母接触。顺铣时，工件承受的水平铣削（3）周铣和端铣:端铣具有铣削较平稳，加工质量及刀具耐用度均较高的特点，且端铣用的面铣刀易镶硬质合金刀齿，可采用大的切削用量，实现高速切削，生产率高。端铣适应性差，主要用于平面铣削。周铣的铣削性能虽然不如端铣，但周铣能用多种铣刀，铣平面、沟槽、齿形和成形表面等，适应范围广，因此生产中应用较多。17、分析成形式、渐成式、轮切式及综合式拉削方式的各自特点及相应拉刀切削部分的设计特点。答：拉削时，从工件上切除加工余量的顺序和方式有成形式、渐成式、轮切式和综合轮切式等。成形式。加工精度高，表面粗糙度较小，但效率较低；拉刀长度较长，主要用于加工中小尺寸的圆孔和精度要求高的成形面。渐成式适用于粗拉削复杂的加工表面，如方孔、多边形孔和花键孔等,这种方式采用的拉刀制造较易,但加工表面质量较差。轮切式切削效率高，可减小拉刀长度，但加工表面质量差，主要用于加工尺寸较大、加工余量较多、精度要求较低的圆孔。综合轮切式是用轮切法进行粗拉削,用成形法进行精拉削,兼有两者的优点，广泛用于圆孔拉削。18、非回转表面加工中所用机床夹具由哪些部分组成？各组成部分有何功用？答：（1）非回转表面加工中所用机床夹具由定位支承元件、夹紧装置、连接定向元件、对刀元件或导向元件、其它装置或元件、夹具体部分组成。（2）各组成部分功用有：1）定位支承元件:确定工件在夹具中的正确位置并支承工件，是夹具的主要功能元件之一。定位支承元件的定位精度直接影响工件加工的精度。2）夹紧装置:将工件压紧夹牢，并保证在加工过程中工件的正确位置不变。3）连接定向元件:用于将夹具与机床连接并确定夹具对机床主轴、工作台或导轨的相互位置。4）对刀元件或导向元件:保证工件加工表面与刀具之间的正确位置。用于确定刀具在加工前正确位置的元件称为对刀元件，5）其它装置或元件根据加工需要，有些夹具上还设有分度装置、靠模装置、上下料装置、工件顶出机构、电动扳手和平衡块等，以及标准化了的其它联接元件。6）夹具体夹具体是夹具的基体骨架，用来配置、安装各夹具元件使之组成一整体。常用的夹具体为铸件结构、锻造结构、焊接结构和装配结构，形状有回转体形和底座形等形状。上述各组成部分中，定位元件、夹紧装置、夹具体是夹具的基本组成部分。19、加工非回转表面主要有哪些定位方式、常用哪些定位元件？答：主要有:工件以平面定位：圆柱支承、可调支承、自位支承、辅助支承；工件以外圆定位：V形块、定位套、半园套、圆锥套；工件以圆孔定位：定位销、圆锥销、定位心轴；工件以组合表面定位：一面两销。20、非回转体加工常用哪些夹紧机构？各有何特点？答：（1）常用的夹紧机构有螺旋夹紧机构、偏心压板夹紧机构、定心夹紧机构、多位夹紧机构、液压夹紧机构几种。 （2）各夹紧机构的特点有：1）螺旋夹紧机构:靠转动螺杆直接作用于工件上来实现夹紧的一种机构。其特点是结构简单，夹紧可靠，制造方便，适用于一般手动夹紧。2）偏心压板夹紧机构:用偏心件，通过压板将工件夹紧的一种机构。其特点是夹紧工件迅速，结构紧凑，操作方便，所以在机床夹具中应用极广。3）定心夹紧机构。在夹具中，工件的定位与夹紧同时实现的机构称为定心夹紧机构。其特点是定位和夹紧为同一元件，能同时等距离地移向或退离工件。因此，不仅定心、夹紧好，而且生产效率高。4）多位夹紧机构:指操作一个手柄能在几个夹紧位置上同时夹紧一个工件（单件多位夹紧）或夹紧几个工件（多件多位夹紧）的夹紧机构。它能同时从几个方向上均匀地夹紧工件，所以既能保证夹紧质量，又能缩短辅助时间。它广泛应用于成批生产中的夹具上。5）液压夹紧机构:利用压力油作为介质来传递动力和运动的一种夹紧机构。它具有夹紧可靠、工作平稳、操作方便、动作迅速等优点，广泛应用于各种大批量的自动化流水线生产中。21、举例说明加工精度、加工误差的概念以及两者的区别与关系。答：加工精度：零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数相符合的程度。符合程度越高则加工精度就越高。 加工误差：零件加工后的实际几何参数对理想几何参数的偏离程度称为加工误差。加工误差的大小表示了加工精度的高低，加工误差是加工精度的度量。区别与关系：加工精度和加工误差都是评定零件几何参数准确程度的两种不同概念，从不同的角度在描述误差，但是加工误差的大小由零件的实际测量的偏离量来衡量，而加工精度的高低由公差等级或者公差值来衡量，并由加工误差的大小来控制。一般来说，只有加工误差小于公差时才能保证加工精度。22、表面质量的含义包括哪些主要内容？为什么机械零件的表面质量与加工精度具有同等重要的意义？答：（1）表面质量的含义包括：加工表面的几何特征表面粗糙度及波度；表面层物理力学性能的变化表面层因塑性变形引起的冷作硬化；表面层中的残余应力；表面层因切削（力）热引起的金相组织变化。（2）机器零件的加工质量不仅指加工精度，还包括加工表面质量，它是零件加工后表面层状态完整性的表征。机械加工后的表面，总存在一定的微观几何外形的偏差，表面层的物理力学性能也发生变化。机械零件加工后表面层的状态会影响零件的使用性能，使用寿命及工作可靠性，从而影响产品的质量。因此要根据产品的工作要求，订出合格的表面质量与加工精度。23、何谓工艺系统的刚度、柔度？它们有何特点？工艺系统刚度对加工精度有何影响？怎样提高工艺系统的刚度？答：（1）工艺系统刚度：指工件加工表面在切削力法向分力Fp的作用下，刀具相对工件在该方向上位移y的比值：k=Fp/y；是等于机床、夹具、刀具及工件刚度的倒数之和的倒数。工艺系统柔度：刚度的倒数称为柔度w。（2）工艺系统的刚度、柔度的特点有：工艺系统的刚度是由组成工艺系统各部件的刚度决定的，主要取决于薄弱环节的刚度。（3）工艺系统刚度对加工精度影响有：1）受力点位置的变化（所引起工件的误差）；包括：机床变形 、工件的变形、工艺系统总变形、工件在顶尖上加工后的单边变形等。2）工件毛坯加工余量和材料硬度的变化（误差复映规律 ）3）传动力、惯性力、重力和其它作用力的变化 由于惯性力和传动力引起的加工误差机床部件和工件本身的重量引起的加工误差夹紧变形引起的误差4）当工件的刚性较差时，由于加紧的方法不当，也会引起工件的形状误差。（4）提高工艺系统的刚度措施主要有：1）增加机床的床身以及夹具体等支承零件本身的静刚度。（增加截面积，大的惯性矩）2）提高接触刚度。（提高表面粗糙度和形状精度的要求 ）3）设置辅助支承，提高部件刚度。4）采用合理的安装方法和加工方法。 24、何谓误差复映规律？误差复映系数的含义是什么？它与哪些因素有关？减小误差复映有哪些工艺措施？答：（1）在加工过程中，由于工件毛坯加工余量或材料硬度的变化，引起切削力和工艺系统受力变形的变化，因而产生工件的误差。（2）误差复映系数： 工=坯，的数量级的含义是表示了加工后工件误差与毛坯误差之间的比例关系，说明了“误差复映”的规律。（3）影响误差复映系数因素有：-系数，一般为0.4Cp-反映工件材料和刀具角度的系数kxt-系统刚度（4）减小误差复映的工艺措施有：1）走刀次数（或工步次数）愈多，总的误差愈小，零件的形状精度愈高，对于轴类零件则是径向截面的形状精度愈高。2）系统刚度愈好，加工精度愈高。25、磨削加工时，影响加工表面粗糙度的主要因素有哪些？答：（1）几何因素（砂轮的磨粒、砂轮修整、磨削用量）（2）物理因素（磨削用量、磨削速度、工件材料、砂轮粒度与硬度、切削液等）增加砂轮的转速，降低工件的转速，减少砂轮的纵向进给量，减小砂轮的粒度，增加金刚石笔锋利程度、减少其纵向进给量进行砂轮修整，硬度合适、自励性好，以及合适的砂轮材料都能降低表面粗糙度。26、什么是磨削“烧伤”？为什么磨削加工常产生“烧伤”？为什么磨削高合金钢较普通碳钢更易产生“烧伤”？磨削“烧伤”对零件的使用性能有何影响？试举例说明减少磨削烧伤及裂纹的办法有哪些？答：（1）磨削烧伤，是指由于磨削时的瞬时高温使工件表层局部组织发生变化，并在工件表面的某些部分出现氧化变色的现象。（2）磨削加工常产生“烧伤的主要原因有：磨削加工不仅磨削比压特别大，且磨削速度也特别高，切削单位体积金属的功率消耗远大于其它加工方法，而加工所消耗能量的绝大部分都要转化为热量，这些热量中的大部分将传于被加工表面，使工件具有很高的温度，就会使工件表面层金属的金相组织产生变化，使表层金属硬度下降，使工件表面呈氧化膜颜色，从而出现烧伤现象。（3）为什么磨削高合金钢较普通碳钢更易产生“烧伤”磨削加工不仅磨削比压特别大，且磨削速度也特别高，切削单位体积金属的功率消耗远大于其它加工方法，而加工所消耗能量的绝大部分都要转化为热量，这些热量中的大部分将传于被加工表面，使工件具有很高的温度，就会使工件表面层金属的金相组织产生变化，使表层金属硬度下降，使工件表面呈氧化膜颜色，从而出现烧伤现象。（4）磨削烧伤会降低材料的耐磨性、耐腐蚀性和疲劳强度，烧伤严重时还会出现裂纹。（5）试举例说明减少磨削烧伤及裂纹的办法有哪些？1）正确选用砂轮，例如可采用颗粒较粗、较软、组织较疏松的砂轮；砂轮磨损后应及时修整。若砂轮的粒度越细、硬度越高时自砺性差，则磨削温度也增高。砂轮组织太紧密时磨屑堵塞砂轮，易出现烧伤。砂轮钝化时，大多数磨粒只在加工表面挤压和摩擦而不起切削作用，使磨削温度增高，故应及时修整砂轮。2）改善磨削时的冷却条件，如采用内冷却方法；设法使冷却液渗透到磨削区中。3）合理选择磨削用量，例如提高工件的转速，采用较小的径向进给量。减小磨削深度可以减少工件表面的温度，故有利于减轻烧伤。增加工件速度和进给量，由于热源作用时间减少，使金相组织来不及变化，因而能减轻烧伤，但会导致表面粗糙度值增大。一般采用提高砂轮速度和较宽砂轮来弥补。4）提高工件转速可以减少烧伤发生的机率，原因是减少磨削厚度和传热时间，利于磨屑带走热量5）冷却液的浓度；6）冷却液的喷溅流量及喷溅部位。27、超精加工、珩磨、研磨等光整加工方法与细密磨削相比较，其工作原理有何不同？为什么把它们作为最终加工工序？它们都应用在何种场合？答： （1）超精加工、珩磨、研磨的工作原理主要有：1）超精加工的工作原理为用装有细磨粒、低硬度油石的磨头在一定压力下对工件表面进行光整加工的方法。细粒度油石以一定的压力压在作低速旋转运动的工件上，同时并作往复运动，对工件表面进行微量切削。2）珩磨的工作原理为利用带有油石的珩磨头对孔进行精整加工的方法。珩磨时，零件同定不动，珩磨头上的油石以一定的压力压在被加工表面上，由机床主轴带动珩磨头旋转并沿轴向作往复运动。在大批量生产中，珩磨在专门的珩磨机土进行。在单件小批量生产中，常将立式钻床或卧式车床进行适当改装，来完成珩磨加工。3）研磨的是用研磨工具和研磨剂，从零件上研去一层极薄表面层的精加工方法。研具在一定压力作用下与工件表面之间作复杂的相对运动;通过研磨剂的机械及化学作用，从工件表面上切除一层材料，从而达到很高的精度和很小的粗糙度。（2）超精加工、珩磨、研磨作为最终加工工序主要原因有：光整加工是指不切除或从零件上切除极薄材料层，以减小零件表面粗糙度为目的的加工方法。以降低零件表而粗糙度为主要目的。零件在制造过程中，加工面的交接棱边往往会产生毛刺或飞边，它对产品的质量和性能都将产生不良影响。所以光整加工体系足在去毛刺的基础上发展和完善起来的。（3）超精加工、珩磨、研磨的应用场合主要有：1）超精加工的应用为令超精加工能降低加工表面粗糙度值、比晰磨或高速磨削的效率高、.设备简单，操作方便、加工余量极小2）珩磨的应用场合有：主要用于孔的精密加工，孔径范围为5-500mm，可加工深径比大于10的深孔；适用于大批量生产，不宜加工有色金属3）研磨的应用场合有：用于常见表面的精整加工;作为精密零件的最终加工，被加工材料适应范围广(脆性材料、钢、铸铁、有色金属) ，适用于多品种小批量的产品零件加工。能获得稳定的高精度和好的表面粗糙度(其他方法较难达到)但不能提高工件各表面间的位置精度，工艺简单(操作、使用设备、工具)。生产率低，加工余量小(一般加工余量不大于0.01-0.03mm)，研磨剂易于飞溅，污染环境。28、何谓强迫振动？何谓自激振动？如何区分两种振动？机械加工中引起两种振动的主要原因是什么？答：（1）强迫振动：指一种在工艺系统内部或外部周期性的干扰力作用下引起的振动。（2）自激振动：指由系统本身产生和维持的振动。（3）两种振动的区分要点有：1）强迫振动特点：强迫振动是在外界周期性干扰力作用下产生的，振动本身并不能引起干扰力的变 化，当干扰力停止时，则工艺系统的振动也随之停止；不管工艺系统本身的固有频率如何，强迫振动的频率总等于外界干扰力的频率或 是其整数倍；强迫振动的振幅大小与外界干扰力的大小、系统的刚度及阻尼系数有关，系统刚度及阻尼系数越小，振幅就越大；2）自激振动的特点：自激振动所需的交变力是由振动过程本身产生和控制的，切削运动一停止，自激振动也停止；自激振动的频率等于或接近于系统固有频率；机子振动能否产生以及振幅的大小，取决于每一振动周期内系统所获得的能量与 所消耗的能量的比值。（3）机械加工中引起两种振动的主要原因是：1）强迫振动引起的原因：内部振源：机床高速旋转零件不平衡引起的振动、机床的传动机构缺陷引起的振动、继续切削的冲击引起的振动、往复运动部件的惯性力引起的振动外部振源：由其他机床、打桩机、火车等通过地基传来的振动2）自激振动的原因：再生理论：工件在前一转切削中由于偶然的振动，在工件的加工表面留下了振纹，切削第二转时，因重叠部分的振纹使切削温度发生变化，从而引起切削 力的变化，产生再生自激振动；振型耦合理论：系统的自激振动与系统的参数k1、k2、有关，当k1k2，0 时，系统最易产生自激振动。29、一批圆柱销外圆的设计尺寸为，加工后测量发现外圆尺寸按正态规律分布，其均方根偏差为0.003mm，曲线顶峰位置偏离公差带中心，向右偏移0.005mm，试绘出分布曲线图，并求出合格品率和废品率，并分析废品能否修复及产生的原因。答：（1）作分布曲线图如下 （2）合格率 查表合格率1=1+2=0.4772 + 0.5 = 0.9772=97.72% （3）废品率: 查表废品率为: 1- ( 0.4772 + 0.5 ) = 0.0228 = 2.28% （4）出现废品的原因是:由于加工中存在常值系统性误差.消除常值系统性误差,退刀=0.002mm,使分布曲线顶峰位置与公差带中心重合即可.30、什么叫装配？装配的基本内容有哪些？装配的组织形式有几种？有何特点？答：（1）装配是指按规定的技术要求，将零件结合成部件，并进一步将零件和部件结合成机器的工艺过程。（2）装配的基本内容有哪些？1）清洗。装配工作中清洗零部件对保证产品的质量和延长产品的使用寿命有重要意义。清洗后的零件或部件必须有一定的中间防锈能力。2）连接。装配过程中有大量的连接。常见的连接方式有两种，一种是可拆卸连接，如螺纹连接、键连接和销连接等；另一种是不可拆卸连接，如焊接、铆接和过盈配合联接等。3）校正。在装配过程中对相关零件、部件的相互位置要进行找正、找平和相应的调整工作。4）调整。在装配过程中对相关零件、部件的相互位置要进行具体调整，其中除了配合校正工作去调整零件、部件的位置精度外，还要调整运动副之间的间隙，以保证运动零件、部件的运动精度。5）配作。用己加工的零件为基准，加工与其相配的另一个零件，或将两个（或两个以上）零件组在一起进行加工的方法叫配作，配作的工作有配钻、配铰、配刮、配磨和机械加工等，配作常与校正和调整工作结合进行。6）平衡。对转速较高、运动平稳性要求高的机械，为了防止在使用中出现振动，需要对有关的旋转零件、部件进行平衡工作。7）验收试验。机械产品装配完毕后，要按有关技术标准和规定，对产品进行全面检查和试验工作，合格后才能准许出厂。（3）装配的组织形式可分为固定式和移动式。（4）装配的组织形式的特点有：固定式装配是将产品或部件的全部装配工作安排在一个固定的工作地上进行。装配过程中产品的位置不变，所需的零件、部件全汇集在工作地附近，由一组工人来完成装配过程。移动式装配是将产品或部件置于装配线上，通过连续或间歇的移动使其顺次经过各装配工作地以完成全部装配工作。31、保证装配精度的工艺方法有哪些？各有何特点？答：装配的组织形式有互换装配法（完全互换法、不完全互换法）、分组装配法、修配装配法和调整法装配四种。根据零件的互换程度不同，可分为完全互换法和不完全（概率）互换法。（1）互换法。用完全互换法装配时其中每一个零件都具有互换性，装配时各组成环不需选择、加工或调整，均能达到封闭环所规定的精度要求。其特点是：装配过程简单，质量稳定可靠，便于组织流水作业，易于实现自动化装配，但要求零件的加工精度高。完全互换法常用于高精度的少环尺寸链或低精度的多环尺寸链的大批大量生产场合。（2）不完全（概率）互换法。不完全互换法是指绝大多数的产品在装配中，各组成环不需挑选或改变其大小和位置，装配后即能达到封闭环的装配精度要求的一种装配方法，因其以概率论为理论依据，故又称为概率互换法。在正常 生产条件下，零件加工尺寸成为极限尺寸的可能性是较小的，而在装配时，各零件、部件的误差同时为极大、极小的组合，其可能性更小。所以，在尺寸链环数较多、封闭环精度要求较高时，特别是在大批大量生产中，使用不完全互换法，有利于零件的经济加工，使绝大多数产品能保证装配精度要求。（3）分组装配法。是将各组成环按实际尺寸大小分为若干组，各对应组进行装配，同组零件具有互换性。这对于在大批量生产中，零件数少，装配精度要求较高，又不便于采用调整装配的情况下，可将零件的加工公差按装配精度要求放大数倍，或在零件的加工公差不变的情况下，通过选配来提高装配精度。分组装配法通常采用极值法计算公式进行计算。（4）修配法：是各组成环都按经济加工精度制造，在组成环中选一修配环预先留有修配量，装配时通过修刮修配环的尺寸来达到装配要求。解修配法装配尺寸链的关键在于：确定修配前修配环的尺寸;验算修量是否合适。修配装配法适用于单件或成批生产中那些精度要求高，且组成环数目较多的部件的装配，通常采用极值公差公式计算，也可采用概率法公式计算。（4）调整法装配。是装配时用调整的方法改变调整环的位置或实际尺寸，使封闭环达到其公差或极限偏差的要求。一般以螺栓、斜面、挡环、垫片或孔轴联结中的间隙等作为调整环。调整法装配常采用极值法公式计算。32、装配工艺规程的制订大致有哪几个步骤？有何要求？答：大致分以下几个步骤：产品分析；确定装配的组织形式；确定装配顺序；装配工序的划分与设计；填写装配工艺文件；制订产品检测与试验规范。为了利于组织平行和流水装配作业，应根据产品的结构特征和装配工艺特点，将产品分解为可以独立进行装配的单元。装配单元可以是零件、组件或部件，零件是组成产品的基本单元。33、下图所示，溜板与床身装配前有关组成零件的尺寸分别为：，。试计算装配后，溜板压板与床身下平面之间的间隙A=？试分析当间隙在使用过程中因导轨磨损而增大后如何解决。 1-溜板 2- 溜板压板 3-床身 a）尺寸链b）图解：列尺寸链如图所示. 封闭环, Al为减环， A2、A3为增环。解装配尺寸链:（1）完全互换法：选A3为协调环,按等公差法将封闭环的公差进行平均分配,则有TAm=0.01。然后按入体原则标注除协调环外的其余组成环的上下偏差，得：,解尺寸链可得协调环的上下偏差: .（2）不完全互换法：1）确定各组成环的公差。设各组成环服从正态分布，并按等公差法进行分配，则有：2）选A3为协调环, 按入体原则标注除协调环外的其余组成环的上下偏差，并将其换算为对称分布得：,封闭环为：3）解尺寸链得：mm则有：mm。（3）修配法：1）确定修配环。根据装配体各组成环实际情况，选易于加工的垫板件A3为修配环。2）按经济加工精度确定各组成环公差TA1=TA2=0.1 mm , TA3=0.15mm （半精磨）3）确定各组成环（除修配环外）的上下偏差,4）确定修配环的尺寸。以下分两种情况讨论。修配M面。当修配M面时，因修配环为增环且是封闭环为越修越小的情况，取Kmin =0.1mm,得修配前最小修配量时封闭环的最小尺寸： A0min= A0min + Kmin =0.03+0.1=0.13mm。由极值法：A0min= A2min+A3min-A1max = A3min+（30-0.1）-46=0.13 mm ，得：A3min=16.23mm，则：A3max= A3min +TA3 =16.23+0.15=16.38mm， 即 ： mm。修配N面。当修配N面时，因修配环为增环且是封闭环为越修越大的情况，则取Kmin =0.1mm，得修配前最小修配量时封闭环的最大尺寸：mm。由极值法：mm。则：mm，即：mm。（4）讨论如何解决因导轨磨损造成的间隙过大。当床身导轨磨损造成间隙过大时，根据上述修配法解尺寸链的计算，可通过修配溜板压板的M面来解决，
