第四讲 尺寸技术要求的表示法(第一期标准化宣贯).ppt

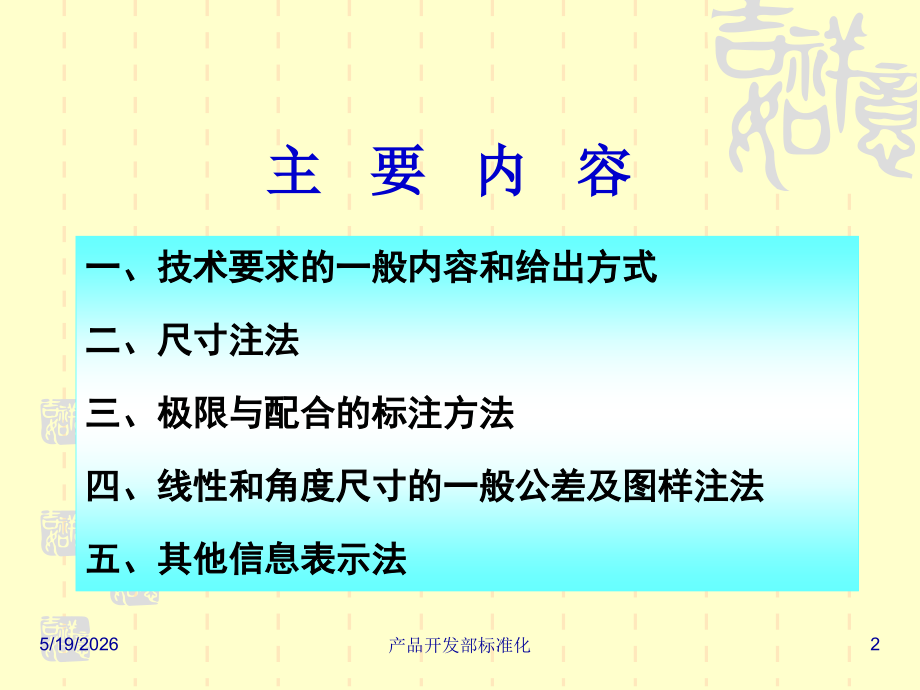

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,产品开发部标准化,*,第六讲,尺寸技术要求的表示法,未经海马汽车的书面许可，不得把其中任何形式的资讯散发给第三方。,5/19/2026,1,产品开发部标准化,一、技术要求的一般内容和给出方式,二、尺寸注法,三、极限与配合的标注方法,四、线性和角度尺寸的一般公差及图样注法,五、其他信息表示法,主 要 内 容,5/19/2026,2,产品开发部标准化,一、,技术要求的一般内容和给出方式,144-145,内容归纳为五个方面：,1,、几何精度；,（,142-143,）,（,1,）尺寸精度；,（,2,）表面结构；,（,3,）形位公差；,（,4,）结构要素的专用公差。,2,、加工、装配的工艺要求；,3,、理化参数；,4,、产品性能及检测要求,5,、其他要求。,JB/T 5054.2-2000,5/19/2026,3,产品开发部标准化,几何精度,一、,技术要求的一般内容和给出方式,144-145,5/19/2026,4,产品开发部标准化,技术要求的一般内容,一、,技术要求的一般内容和给出方式,144-145,5/19/2026,5,产品开发部标准化,技术要求的给出方式,1,标准化了的几何精度要求一般注写在图形上。一些特殊要求，可用指引线引出，并在其基准线上注写简要说明；,2,在标题栏的上方或左方，以“技术要求”为标题，逐条出些上述,9,各方面的内容。,一、,技术要求的一般内容和给出方式,144-145,5/19/2026,6,产品开发部标准化,“技术要求”的书写,1,书写位置在标题栏的上方或左方有空白处，切忌书写在远离标题栏处。注意不要将对于结构要素的统一要求（如“全部倒角,”,）书写在图样的右上角；,2,仅一条时不必编号，但不得省略“技术要求”标题，不得以“注”、“技术条件”等等代替“技术要求”；,3,条文力求简明、规范，当表述涉及到零部件是用其序号代替；,4,引用验收方法等上级标准或企业标准时，应给出完整的标准号和标准名称；,一、,技术要求的一般内容和给出方式,144-145,5/19/2026,7,产品开发部标准化,二、尺寸注法,1 GB/T 4458.42003,机械制图 尺寸注法；,2 GB/T 16675.21996,技术制图 简化表示法 第,2,部分：尺寸注法。,5/19/2026,8,产品开发部标准化,二 尺寸注法,尺寸界线,5/19/2026,9,产品开发部标准化,二 尺寸注法,尺寸界线,5/19/2026,10,产品开发部标准化,二 尺寸注法,尺寸界线,5/19/2026,11,产品开发部标准化,二 尺寸注法,尺寸线,5/19/2026,12,产品开发部标准化,二 尺寸注法,尺寸线,5/19/2026,13,产品开发部标准化,二 尺寸注法,尺寸线,5/19/2026,14,产品开发部标准化,二 尺寸注法,尺寸线,5/19/2026,15,产品开发部标准化,二 尺寸注法,尺寸线,5/19/2026,16,产品开发部标准化,二 尺寸注法,尺寸数字,5/19/2026,17,产品开发部标准化,二 尺寸注法,尺寸数字,5/19/2026,18,产品开发部标准化,二 尺寸注法,尺寸数字,5/19/2026,19,产品开发部标准化,二 尺寸注法,尺寸数字,5/19/2026,20,产品开发部标准化,二 尺寸注法,符号及缩写词,5/19/2026,21,产品开发部标准化,二 尺寸注法,符号及缩写词,5/19/2026,22,产品开发部标准化,二 尺寸注法,符号及缩写词,5/19/2026,23,产品开发部标准化,二 尺寸注法,符号及缩写词,5/19/2026,24,产品开发部标准化,二 尺寸注法,符号及缩写词,5/19/2026,25,产品开发部标准化,二 尺寸注法,符号及缩写词,5/19/2026,26,产品开发部标准化,
