机械设计基础课程设计带式运输机一级直齿圆柱齿轮设计.doc

上传人:胜**** 文档编号:1397162 上传时间:2024-04-25 格式:DOC 页数:8 大小:215KB 下载积分:10 金币
下载 相关 举报

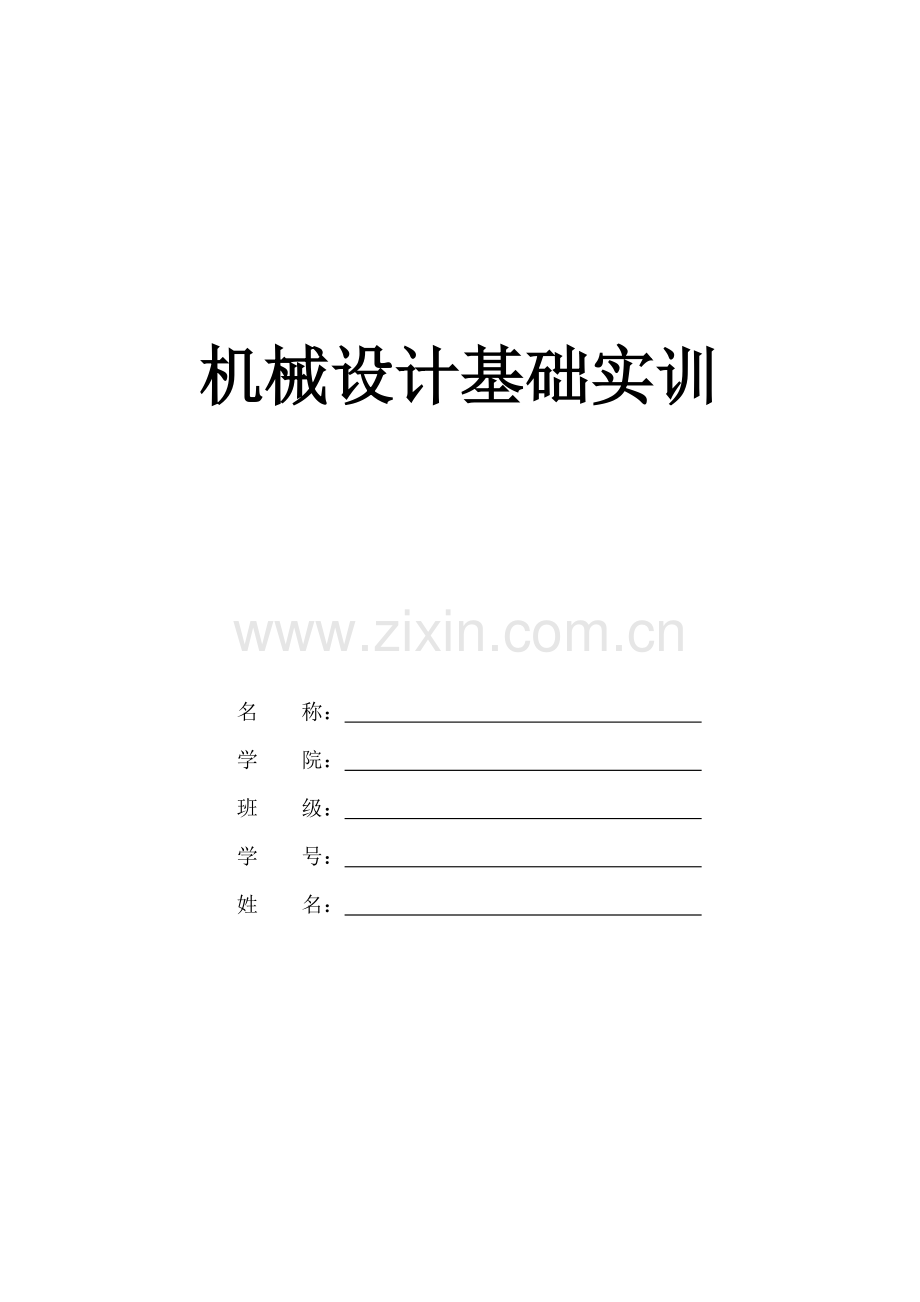

机械设计基础课程设计带式运输机一级直齿圆柱齿轮设计.doc_第1页
第1页 / 共8页

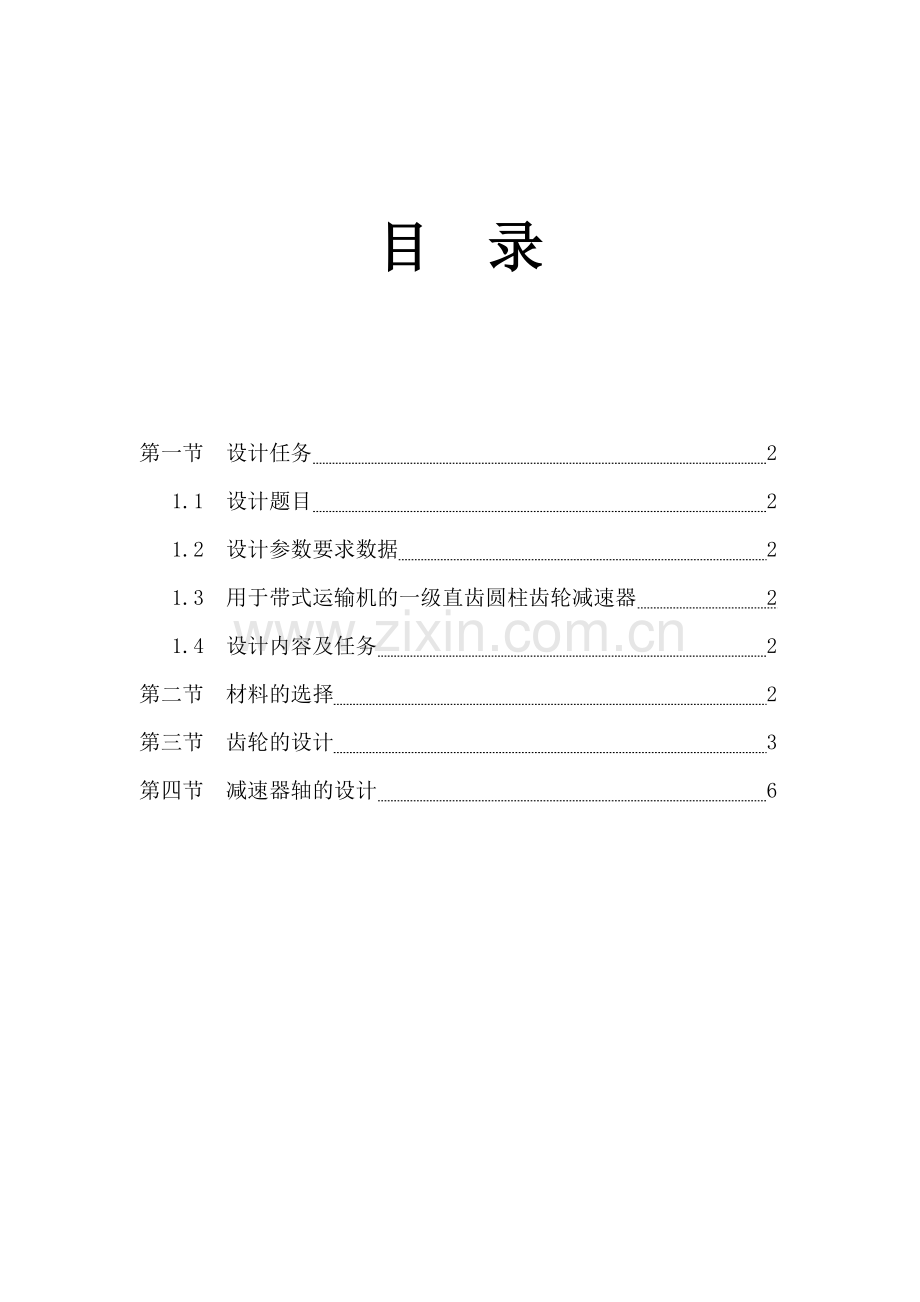

机械设计基础课程设计带式运输机一级直齿圆柱齿轮设计.doc_第2页
第2页 / 共8页


点击查看更多>>
资源描述
机械设计基础实训 名 称: 学  院: 班  级: 学  号: 姓  名: 目 录 第一节 设计任务 2 1.1 设计题目 2 1.2 设计参数要求数据 2 1.3 用于带式运输机的一级直齿圆柱齿轮减速器 2 1.4 设计内容及任务 2 第二节 材料的选择 2 第三节 齿轮的设计 3 第四节 减速器轴的设计 6 第一节 设计任务 1.1 设计题目 带式运输机一级直齿圆柱齿轮设计。 1.2 设计参数要求数据 输入功率P1(kw):9.245 输入轴转速n1(r/min):472 传动比i:4.51 1.3 用于带式运输机的一级直齿圆柱齿轮减速器 1.4 设计内容及任务 (1)减速器主要零件的设计计算(包括齿轮传动的的设计计算和轴的设计计算); (2)画齿轮的工作图(A4图2张); (3)画轴的工作图(A4图2张;) (4)编写计算说明书 。 第二节 材料的选择 由于所设计的减速器作一般用途,故该齿轮传动选用软齿面传动,查书本5-4.,小齿轮选用45钢调质处理,齿面硬229-286HBS,大齿轮选用45钢正火处理,齿面硬度169-217HBS。计算时取小齿轮230HBS,大齿轮200HBS。 小齿轮用 230HBS 大齿轮用 200HBS 第三节 齿轮的设计与计算 1、各输入转矩 =9550=9550× 2、 (1)齿面系数由书本p79,直齿轮,软齿面,非对称布置,取 (2)载荷系数K 由于载荷平稳,速度较低,齿轮相对轴承对称布置,因此从p73中取K=1.1 (3)齿数比u对减速运动u=i=4.51 。 (4)许用接触应力 :。 式中—试验齿轮的接触疲劳极限应力,根据小齿轮230HBS从p76图5-23b查得=580mpa,根据大齿轮200HBS从图5-23b查得=385Mpa; —接触疲劳强度的最小安全系数,取==1 所以 (5)计算小齿轮的分度圆直径d1: 取=96mm (6)初定主要参数 ① 选取齿数 Z1=32 Z 2=i* Z1= 取Z 2=145。 ② 计算模数 取m=3 ③计算分度圆直径 d1=mz1= d2=mz2 ④计算中心距 a=(d1+d2)/2=(96+435)/2=265.5mm ⑤齿宽 b=d1= 3、确定齿轮的主要几何尺寸 (1)齿数 模数 Z1=32 Z 2=145 m=3 (2)分度圆直径 d1=mz1=332=96mm d2=mz2=3145=435mm (3)齿顶圆直径 da1=d1+2ha*m=96+213=102mm da2=d2+2ha*m=435+213=441mm (4)齿根圆直径 df1=d1-2(ha*+c*)m=96-2(1+0.25) 3=88.5mm df2=d2-2(ha*+c*)m=435-2(1+0.25) 7=427.5mm (5)计算中心距 a=(d1+d2)/2=(96+435)/2=265.5mm (6)齿宽 b2=b=d1=取b2=96mm b1=b2+7mm=103mm 4、 校核齿根弯曲疲劳强度 由书本式(5-21) ① 由前可知,K=1.1,T1=187.05N·m ,b=96mm ,m=3,Z1=32 ② 齿面系数 YFa Z1=32、Z2=145查p77表5-6得; ③ 应力修正系数YSa 由Z1=32、Z2=145查表5-6得 ; ④ 许用弯曲应力: 式中:——试验齿轮的齿根弯曲疲劳极限应力,根据小齿轮230HBS查得=220Mpa,根据大齿轮200HBS查图得 SFmin——弯曲疲劳强度的最小安全系数取SFmin1=SFmin2=1.25 则 ⑤ 校核齿根弯曲疲劳强度: 所以大、小齿轮弯曲疲劳强度满足要求 转矩 =187.05N·m d1=91.23mm Z1=32 Z2=145 m=3 d1=96mm d2=435mm a=265.5mm Z1=32 Z 2=145 m=3 d1=96mm d2=435mm da1=96mm da2=435mm df1=88.5mm df2=427.5mm a=265mm b2=96mm b1=103mm 第四节 减速器轴的设计 1、确定轴的最小直径。 选取轴的材料为45 钢,调质处理。 Ⅰ轴传递的功率P1=9.425kw,Ⅰ轴转速n1=472r/min,传动比i=4.51。 考虑到齿轮啮合效率,可得Ⅱ轴传递功率 P2=9.245kW 由n2=n1/i可得低速转速; n2= 根据两轴的材料均为45钢,查表得C=118~107,取C=110,于是可得高速轴和低速轴受扭的最小轴径d1和d2分别为 mm 在高速轴和低速轴的最小轴径处分别装有带轮和半联轴器,因此轴径应增加5%,即 圆整后取标准值d1=30mm 、d2=50mm 2. 轴各段尺寸的确定 输入轴:第1段 d=30mm l=70mm 第2段 d=32mm l=50mm 第3段 d=34mm l=75mm 第4段d=36mm l=100mm 第5段d=48mm l=6mm 第6段d=44mm l=8mm 第7段d=34mm l=25mm 输出轴: 第1段 d=50mm l=65mm 第2段 d=54mm l=45mm 第3段 d=58mm l=70mm 第4段d=62mm l=93mm 第5段d=82mm l=12mm 第6段d=74mm l=17mm 第7段d=85mm l=40mm 3.轴上平键的参数: 连接小齿轮和输入轴的键:b=10mm h=8mm t=5mm l=66+5=71mm 大齿轮和输出轴上的键:b=18mm h=11mm t=7mm l=54+9=63mm d1=30mm d2=50mm
