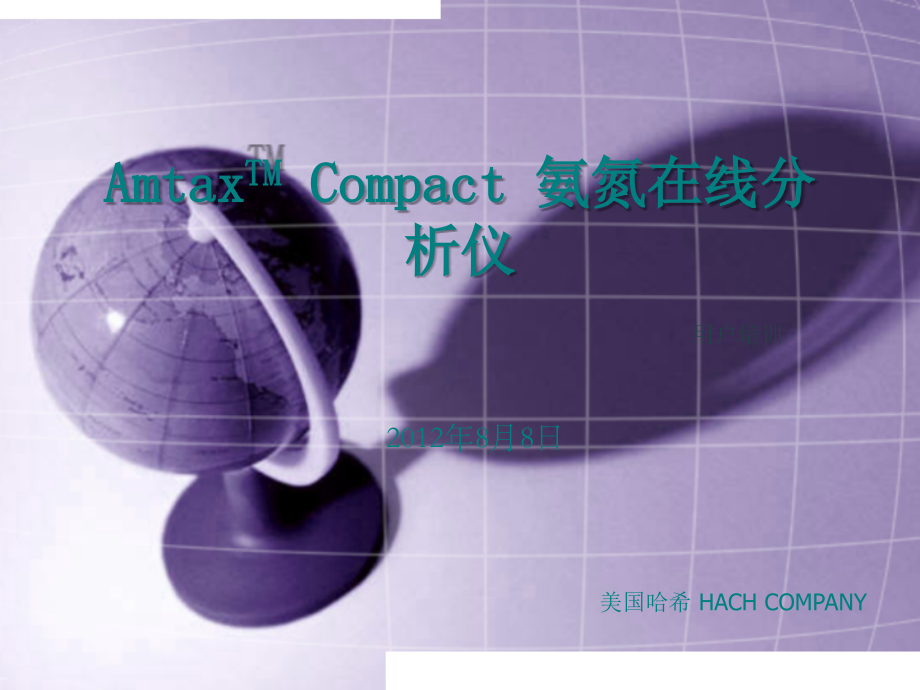

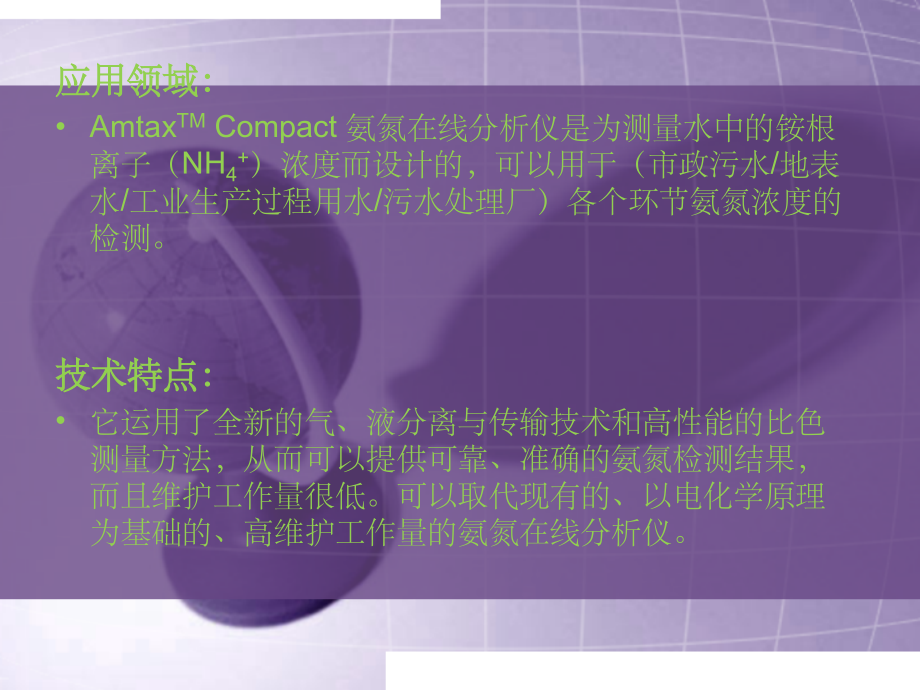

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Amtax,TM,Compact,氨氮在线分析仪,2012,年,8,月,8,日,用户培训,美国哈希,HACH COMPANY,应用领域：,Amtax,TM,Compact,氨氮在线分析仪是为测量水中的铵根离子（,NH,4,+,）浓度而设计的，可以用于（市政污水,/,地表水,/,工业生产过程用水,/,污水处理厂）各个环节氨氮浓度的检测。,技术特点：,它运用了全新的气、液分离与传输技术和高性能的比色测量方法，从而可以提供可靠、准确的氨氮检测结果，而且维护工作量很低。可以取代现有的、以电化学原理为基础的、高维护工作量的氨氮在线分析仪。,测量范围：,根据试剂的不同，分为以下三个量程：,0.2-12mg/L NH,4,-N,2-120mg/L NH,4,-N,20-1200mg/L NH,4,-N,注：一般污水排放的氨氮指标大约为,25mg/L,NH,4,-N,以下，所以用于污水检测时（尤,其是经过环保处理过的污水），量程应选,2-120mg/L NH4-N,比较有实际意义。,含有悬浮固体的样品在进入,Amtax,TM,Compact,氨氮在线分析仪之前，必须进行适当的样品预处理（,FILTRAX,样品预处理系统或的其它超滤装置。）,化学反应原理：,（逐出法）,逐出瓶：,NH,4,+,+,OH,-,NH,3,+H,2,O,在逐出瓶中，经过预处理的样品首先和逐出溶液混合，从,而，将样品中的铵根离子转换成呈碱性的,NH,3,。,比色池：,NH,3,+H,+,NH,4,+,在隔膜泵的作用下，氨气,NH3,被传送到比色池中，与比,色池中的指示剂反应，以改变指示剂的颜色。在测量范围,内，其颜色改变程度和样品中的铵根离子浓度成正比，因,此，通过测量颜色变化的程度，我们就可以计算出样品中,铵根离子的浓度。,在每一个测量周期的开始阶段，为了彻底清除上一次测量的残余物，仪器将连续两次用待测样品清洗逐出瓶；,然后，待测样品、逐出溶液分别被送到逐出瓶和比色池中，此刻，在比色池中，,LED,光度计进行清零测量；,再将逐出溶液送到逐出容器瓶中；,捏阀打开，泵入空气，将管道中残余的试剂清除干净，同时在逐出瓶中待测样品与逐出溶液在空气的作用下充分混合并发生化学反应。,隔膜泵随时将产生的氨气,NH,3,传送到比色池中，从而改变指示剂的颜色；,经过一段时间，,LED,光度计再次对样品进行测量，并且和反应前的测量结果进行比较，从而计算出氨氮的浓度值。,仪器工作原理：,Amtax,TM,Compact,氨氮在线分析仪的安装,含有悬浮固体的样品在进入,AmtaxTM,Compact,氨氮在线分,析仪之前，必须进行适当的样品预处理，我们建议：,当测量曝气池和二沉池出水口水中铵根离子（,NH,4,+,）浓度时，请使用我公司生产的,FILTRAX,样品预处理系统；,当测量进水口和初沉池出水口水中铵根离子（,NH,4,+,）浓度时，如果水中浮油和油脂的浓度很高，请使用不受废水中浮油和油脂影响的其它超滤装置。,水质在线分析仪需要安装在通风干燥的室内环境中，避免阳光直射和滴水雨淋,Filtrax,样品预处理系统与后续的水质在线分析仪要安装在同一水平高度,溢流器的安装：,Filtrax,样品预处理系统可以最多向,3,台分析仪器提供待测,样品。,每台仪器可以分析多至,2,个样品，提高仪器使用效率,(,需,要另配一个捏阀,),。,仪器的启动：,1,保证试剂被正确的安装分析仪的管线在泵和捏阀中正确安装，分析仪产 生的废水排到适当的地方。,2,将水样连接到分析仪，保证它通过溢流器的速度在,100mL/hr,左右。,3,给仪器供电后（交流电），测量模式会立刻启动。,4,将仪器按照如下方式初始化：,a,按住功能键,3,秒钟。,b,选择“,service”,菜单选项。然后可能需要等待一段时间。,c,选择“,prime”,，然后选择“,OK”,。仪器会进行,2,分钟的初始,化进程，此进程结束 后自动切换到测量模式。,5,检查测量范围，如果必要的话对其进行调整,设定测量范围：,要改变测量范围，必须置入合适的试剂，同时在菜单中改变,测量范围。,1,按住任一个功能键,3,秒钟直到菜单出现。,2,选择“,setting”,菜单。,3,选择“,range”,。,4,选择需要的测量范围。,仪器工作模式：,1,、测量模式,当测量循环过程开始后，逐出反应器用水样进行清洗，以去除残留的干扰物。然后，样品进入逐出反应器同时指示液进入测量池。然后逐出液进入逐出反应器。最后泵把氨气带入测量池，颜色的变化通过比色测定。,2,、校正模式,除了用已知浓度的标准溶液代替待测水样之外，其他方面校正模式和测量模式一样。,3,、清洁模式,分析仪有一个使用逐出溶液的自动清洁工作循环过程。清洁循环的频率可以通过“,setting”,菜单编程也可以从“,service”,菜单手动激活。逐出溶液用泵抽上来经过塑料管到达逐出反应器。几秒钟以后，清洁溶剂被排走，系统用样品润洗。,4,、初始化模式,在初始化模式中，分析仪把试剂管充满液体，冲洗空气管线，准备进入测量模式。,仪器维 护：,1,、日常维护,可以保证分析仪的正常工作。另外有一个单独的维护程序包含在分析仪中,2,、关闭仪器（系统冲洗）,为了防止堵塞，在关闭仪器前请用蒸馏水对整个系统进行冲洗。,将试剂瓶上的瓶帽和管线拿下来，浸没在有蒸馏水的烧,杯中。,用原来的瓶盖密闭试剂瓶。,打开,Service,菜单（按住功能键,F1,F4,中的任何一个持续,3,秒钟，然后选择,Service,）。,选择,Flush,选项，等待直到冲洗过程结束。,打开泵的夹盘。,把捏阀的管线拿走。,将电源切断。,3,、更换试剂,1,按住,F1,F4,中的任何一个按键，持续,3,秒钟。,2,选择,Service,菜单。等待至分析仪工作停止。,3,将瓶帽和管线从试剂瓶上拿下来，移走试剂瓶。,4,将新的试剂瓶安放在分析仪内部，并且将瓶帽和管线安在新的试剂瓶上。,5,选择,Priming,，将所有的软管充满试剂。,6,选择,Calibrate,，进行一轮校正循环，然后分析仪进入测量模式。,4,、系统清洁,1,按住,F1,F4,中的任何一个按键，持续,3,秒钟。,2,选择,Service,菜单。,3,将瓶帽和管线从试剂瓶上拿下来。,4,将有污垢的部件（或者管线等）卸下来。,5,用适当的清洁剂将污垢洗掉（稀盐酸，次氯酸钠等，请严格按照容器的安全指导）。,6,将清洁后的部件重新安装，然后选择,Prime,功能将所有的管线重新充满试剂。,7,选择,Calibrate,，进行一轮校正循环，然后分析仪进入测量模式。,5,、更换仪器的管线,管线要,3,个月更换一次，测量器和空气,风机之间的连接管线一年更换一次。,1,将仪器置于待机模式，选择,Service,菜单。,2,将试剂瓶的盖上的管线去掉。,3,轻轻的把将每个阀门前部的管线从,凹槽中拔出来。,4,把中部的按钮按住，把后部的管线,从凹槽中拔出来。,5,打开泵夹盘，,把夹盘上的管线断开。,6,把仪器上的管线去掉。,7,按以上相反的步骤，将新的管线安装好。在安装前使,用随仪器提供的硅酮润滑油将泵的滚子润滑。,注意：如果系统将关闭超过,2,天，把捏阀管线上的压力去掉,是非常重要的。将试剂瓶瓶帽上的管线去掉（防止倒,流），将捏阀上的卡盘打开，将捏阀上的管线移开。,6,、湿度感应器,湿度感应器感应分析仪外,壳底部的液体。如果有液,体被感应到，感应器会把,分析仪关掉，并且显示,“,Humidity,！”在显示屏的左,下角。,1,把外壳中的液体排掉。用干的纸或者毛巾把底部擦干。,2,把外壳的门打开一段时间，或者使用压缩空气将剩余的,水蒸气吹干。,3,按住,F1,至,F4,功能键中的一个，直到主菜单出现。,4,翻到“,state”,，然后按软键盘至“,choose”,。,5,按软键盘至“,reset,（,F4,）”。,6,按软键盘至“,measurement,（,F1,）”。,当湿度感应器干了以及此标志在“,statue”,菜单中被确认后，测量模式重新进行。,电源,电源供应,100-240 V,10,，,50/60Hz,，安装目录：,II,电源连接,3,导线接线端通过仪器外壳,1/2,英寸大的电线孔与电源相连。使用,18,12,或者相同规格的线规。,安全等级,I,，接地保护,安装目录,II,继电器接触点 最大,1A/24V,保险丝规格,250V,，,4A,输出 模拟输出：,0/4-20mA,，最大,500 ohm,（,2,）,报警信号继电器，两个极限值继电器：无电位的,0-24V,，,1A,MODBUS,界面,仪器性能,测量范围,0.2-1200mg/L NH4-H,，根据试剂的不同，分为以下几段：,0.2-12mg/L NH4-H,2-120mg/L NH4-H,20-1200mg/L NH4-H,精度 测量值的,2.5%,或者,0.2mg/L,，二者中的较大者,测量下限,0.2mg/L,循环时间,13,，,15,，,20,，或者,30,分钟（可选）,一点校正 每,8,，,12,或者,24,小时（可选）,电力开关 需要客户提供的电力开关,环境,保存温度范围,5-40,操作范围,10-40,相对湿度,40,下,90%,主要性能指标：,Filtrax,样品预处理系统是为,HACH,公司,的水质在线分析仪专门设计的样品预处,理设备，它可以为,HACH,公司多种水质,在线分析仪提供不含悬浮固体的待测样,品。,可以同时为三台水质在线分析仪（,仪器的样品需求量,900ml/h,）提供待,测样品。,针对污水处理厂曝气池和二沉池的水,质情况而专门设计，同时可以应用在污,水处理厂的总排放口。,如果想使用,Filtrax,样品预处理系统来处理污水处理厂总入水口和一沉池出水口的污水时，一定要首先确认污水中的浮油和油脂不会影响,Filtrax,的正常工作，否则，我们建议使用其它超滤装置进行样品预处理。,附录：,Filtrax,样品预处理系统,FILTRAX,样品前处理装置的安装,排水渠,in house sampling vessel,(WxHxD=300 x600 x100 mm),曝气池,深度不小于：60,cm,高度最大,3,米,最长,20,米,最长,5,米,仪器的维护：,1,、日常维护,可以保证分析仪的正常工作。只有按照维护程序进行正确和经常的维护，才可能保证此样品预处理系统正常可靠的工作。,2,、更换计量管线,按住功能键中的一个持续,3,秒钟，,然后选择,Service,菜单。,将泵的卡盘卸掉。,注意卸掉原先的计量管线。,如果有必要的话，清洁一下泵的,转子，然后使用豌豆大小的一滴,硅树脂润滑脂（,Cat.No.EZH051,）,润滑泵的卡盘。,将新的计量管线安装好，重新夹,上泵的卡盘。卡盘两边的切口可以,指示正确的位置。,选择,Prime,菜单选项,3,、更换空气过滤器,将空气过滤器的盖子滑开。,用新的空气过滤器代替旧的空气过滤器。,把空气过滤器的盖子重新盖好。,重复以上的,1,3,步骤，将仪器其他部位的空气过滤器更换。,过滤器保护网罩,过滤器面板,4,、系统清洁（注意：任何时候都不要让膜干燥。）,1,选择,Service,菜单，把所有,连接到在线测量的仪器的,采样管中断供样。屏幕上,会显示“,No Sample,！”。,2,选择,Filter Cleaning,菜单。,屏幕上会显示“,Remove,module holder”,。,3,将模块容器从池子或者水,渠中取出。屏幕上会显示,“,OK.Remove modules”,。,4,将连接在模块容器上的空,气和样品管拔掉，仔细的,拿出过滤膜。屏幕显示“,OK”,确认。屏幕上会显示“,Clean,modules”,。,5,用,5,的次氯酸钠溶液将海绵弄湿，仔细清洁过滤膜。,（如果水样水质比较硬，则可以用,5,的酸溶液清洁）。,6,至少清洁,10,分钟后，立刻把过滤器模块重新安装好。,注意安装之前不要让他接触水，这样残留在过滤膜上,的溶液可以用来对样品管线起到清洁的作用。把每个过,滤膜的样品和空气管线连接上到模块容器上,选择,OK,，,屏幕上会显示“,Install module holder”,。,7,把模块容器重新浸没到水中，选择“,OK”,进行确认。,显示“,Prime”,。,8,选择“,OK”,确认。系统运行一周期（,600,秒）后，清洁的,日期更新成当天的日期。,9,控制器会自动启动操作。把所有连接上的设备重新启,动。,参考资料：,AMTAX COMPACT,氨氮分析仪,Amtax Compact,使用说明书,FILTRAX,样品预处理系统,Filtrax,使用说明书,Amtax-Filtrax,氨氮分析仪介绍,Ma,Ziqiang,谢谢！,
