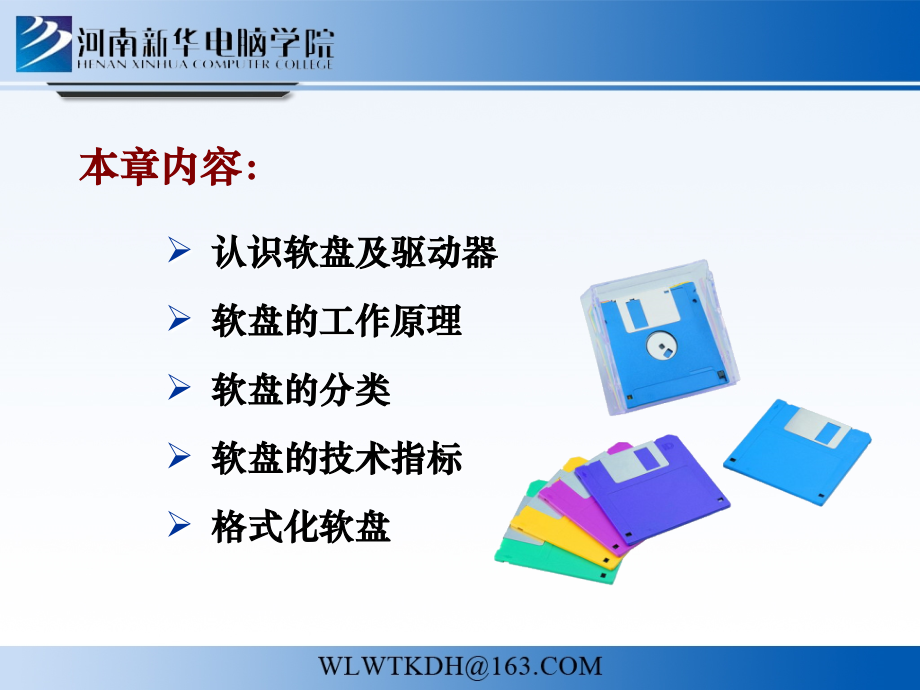

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,计算机组装与维护,软盘驱动器和软驱,主讲：郭伟,本章内容：,认识软盘及驱动器,软盘的工作原理,软盘的分类,软盘的技术指标,格式化软盘,一、认识软盘及驱动器,软盘驱动器是早期电脑一个不可缺少的部件，它可以为我们启动计算机，还能用它来传递和备份一些比较小的文件。,1,、软盘系统的组成,（,1,）软盘驱动器（,Floppy Disk Driver,）简称软驱（,FDD,），用于读写软盘。,（,2,）软盘（,Floppy Diskette,），是存储数据和信息的介质。,（,3,）软驱数据线，即连接软驱和主板的数据连接线。,（,4,）电源线，提供软驱工作所需电源。,软盘,软盘驱动器,软盘电源线,软盘数据线,软盘的内部结构,2,、软盘的组成,（,1,）磁头和读写电路,磁头是负责电,磁转换的装置。而读写电路负责读取数据和将数据转换为二进制的数据。,（,2,）盘片驱动装置,盘片驱装置由电机、主轴和稳速电路组成，按规定的转速带动盘片旋转。,（,3,）磁头驱动装置,由磁头步进电机和定位电路组成，负责控制磁头沿着盘片作径向移动并进行磁头的定位。,（,4,）状态检测装置,状态检测装置的作用是对软盘的写保护、索引和零磁道进行检测，并向计算机反馈当前驱动器的状态。,（,5,）整机控制系统,负责对软驱各部分的工作进行控制和协调。,软驱的内部结构,二、软驱的工作原理,1,、装卸磁盘,软盘是一种可换媒体，可以装载和卸出。利用起落架将软盘放置于主轴端部的吸盘上，由磁铁吸牢，与主轴一同旋转。,2,、,加载磁头,在插盘时，上下两磁头是张开的。盘片插入后，两磁头加载合拢，磁头被压向盘面使其间没有空隙，以便写入时磁头磁场不被衰减，读出时获得信噪比最好的信号。,3,、,寻找磁道,磁头安装在小车上，由微型步进电机通过丝杆驱动。每发出一定个数的脉冲，便将磁头移动一定的磁道数目，并定位在要寻找的磁道（目的磁道）上。,4,、,实现读写,“写”是指用磁头对磁盘记录（写入）信息。“读”是指恢复（读出）原先已录入信息的过程。,三、软盘的分类,1,、,5.25,英寸软盘驱动器（简称为,5,英寸驱动器）,低密软盘驱动器，容量为,360KB,；,高密软盘驱动器，容量为,1.2MB,；,2,、,3.5,英寸软盘驱动器,低密软盘驱动器，容量为,720KB,；,高密软盘驱动器，容量为,1.44MB,；,3.5,英寸软盘,5.25,英寸软盘,注：,当写保护口关闭时，可以写入数据；,当写保护口打开时，无法写入数据；,四、软盘的技术指标,1,、面数,软盘分为单面存储和双面存储，单面单磁头，双面两个磁头。,2,、磁道,软盘有,80,个磁道，“,0”,磁道在最外围。,3,、扇区,将磁道进一步划分，就是扇区，扇区是磁盘的基本存储单位，每磁道有,18,个扇区，每个扇区可存,512,字节的数据。,4,、存储容量,表示软盘所能存储数据的最大数量，以字节为单位。,5,、磁头,磁盘的磁头又称读写头，为读写磁道数据的装置，盘片有上下两面，则上下各有一个磁头。,五、格式化软盘,1,、在,DOS,下格式化软盘,将软盘插入软驱，进入,MS-DOS,下，输入命令：“,Format A,：”按“,Enter”,键，执行格式化操作。,2,、在,Windows,下格式化软盘,将取消了写保护的空白软盘插入软盘驱动器中，打开“我的电脑”，右键单击“,3.5,软盘（,A,）”，在弹出的菜单中点击格式化，然后点击“开始”，在弹出的警告窗口中点击确定，开始格式化软盘。格式完后会弹出完成窗口，点确定即可。,本章总结,重点：,认识软盘及驱动器,难点：,软驱的工作原理及技术指标,课后作业,认真复习本章所讲内容，掌握本章中所讲的重难知识点，认识驱盘及驱动器，掌握软驱的工作原理及技术指标。,预习下节课内容：认识硬盘,谢谢欣赏，再见！,
