建筑给水排水及采暖工程分部分项工程划分1.doc

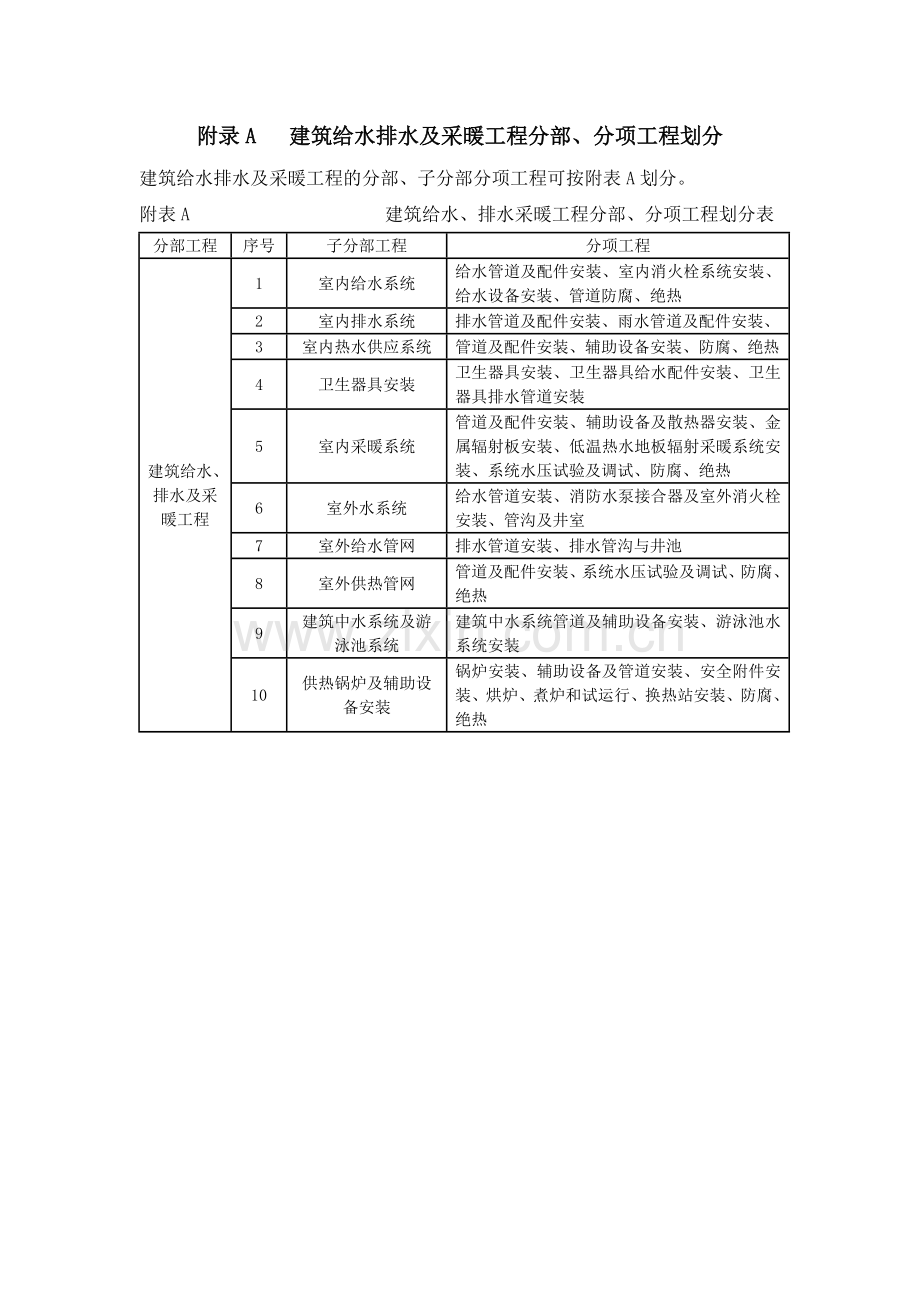

附录A  建筑给水排水及采暖工程分部、分项工程划分
建筑给水排水及采暖工程的分部、子分部分项工程可按附表A划分。
附表A           建筑给水、排水采暖工程分部、分项工程划分表
分部工程
序号
子分部工程
分项工程
建筑给水、排水及采暖工程
1
室内给水系统
给水管道及配件安装、室内消火栓系统安装、给水设备安装、管道防腐、绝热
2
室内排水系统
排水管道及配件安装、雨水管道及配件安装、
3
室内热水供应系统
管道及配件安装、辅助设备安装、防腐、绝热
4
卫生器具安装
卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装
5
室内采暖系统
管道及配件安装、辅助设备及散热器安装、金属辐射板安装、低温热水地板辐射采暖系统安装、系统水压试验及调试、防腐、绝热
6
室外水系统
给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室
7
室外给水管网
排水管道安装、排水管沟与井池
8
室外供热管网
管道及配件安装、系统水压试验及调试、防腐、绝热
9
建筑中水系统及游泳池系统
建筑中水系统管道及辅助设备安装、游泳池水系统安装
10
供热锅炉及辅助设备安装
锅炉安装、辅助设备及管道安装、安全附件安装、烘炉、煮炉和试运行、换热站安装、防腐、绝热

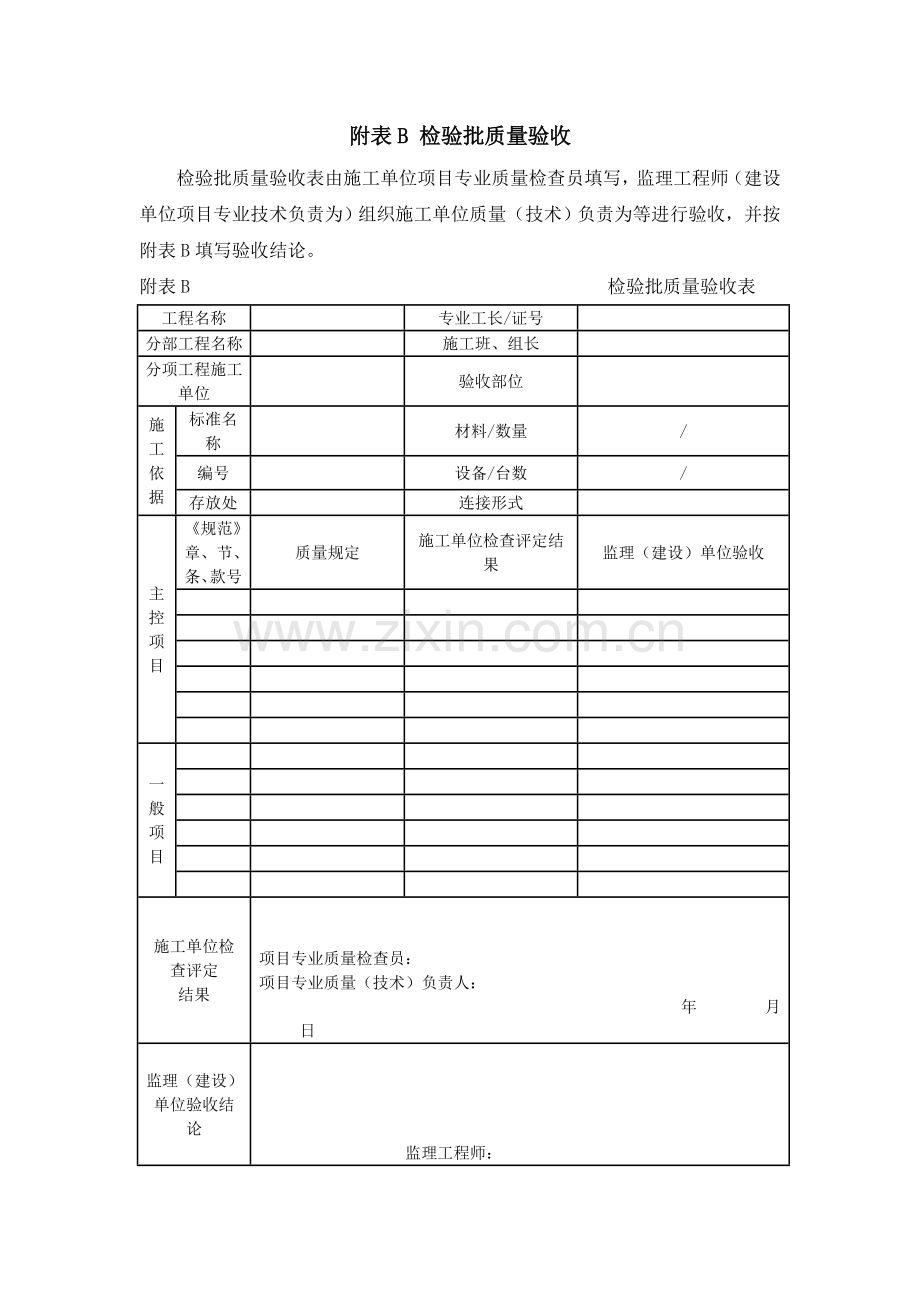

附表B 检验批质量验收
检验批质量验收表由施工单位项目专业质量检查员填写，监理工程师（建设单位项目专业技术负责为）组织施工单位质量（技术）负责为等进行验收，并按附表B填写验收结论。
附表B                       检验批质量验收表
工程名称

专业工长/证号

分部工程名称

施工班、组长

分项工程施工单位

验收部位

施工
依据
标准名称

材料/数量
/
编号

设备/台数
/
存放处

连接形式

主控项目
《规范》章、节、条、款号
质量规定
施工单位检查评定结果
监理（建设）单位验收

一般项目

施工单位检查评定
结果

项目专业质量检查员：
项目专业质量（技术）负责人：
年   月   日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人）                      年   月   日
附录C 分项工程质量质量验收
分项工程的质量验收由监理工程师（建设单位项目专业技术负责人）组织施工单位工项目专业质量（技术）负责人等进行验收，并按附表C填写。
附表C                     分项工程质量验收表
工程名称

项目技术负责人/证号
/
子分部工程名称

项目质检员/证号
/
分项工程名称

专业工长/证号
/
分项工程施工单位

检验批数量
/
序号
检验批部位
施工单位检查评定结果
监理（建设）单位验收结论
1

2

3

4

5

6

7

8

9

10

检
查
结
论

项目专业质量（技术）负责：
年   月   日
验
收
结
论

监理工程师：
（建设单位项目专业技术负责人）
年   月   日

附录D 子分部工程质量验收
子分部工程质量验收由监理工程师（建设单位项目专业负责人）组织施工单位项目负责人、专业项目负责人、设计单位项目负责人进行验收，并按附录D填表。
附表D                      子分部工程质量验收表
工程名称

项目技术负责/证号
/
子分部工程名称

项目质检员/证号
/
子分部工程施工单位

专业工长/证号
/
序号
分项工程名称
检验数量
施工单位检查结果
监理（建设）单位收结论
1

2

3

4

5

6

质量管理

使用功能

观感质量

验收意见
专业施工单位
项目专业负责人：                               年   月   日
施工单位
项目负责人：                                   年   月   日
设计单位
项目负责人：                                   年   月   日
监理（建设）单位
监理工程师：
（建设单位项目专业负责人）                     年   月   日

附录E 建筑给水排水及采暖
（分部）工程质量验收
附表E由施工单位填写，验收结论由监理（建设）单位填写。综合验收结论由参加验收各方共同商定，建设单位填写，填写内容对工程质量是否符合设计和规范要求及总体质量作出评价。
附表E             建筑给水排水及采暖（分部）工程质量验收表
工程名称

层数/建筑面积
/
施工单位

开/竣工日期
/
项目经理/证号
/
专业技术
负责人/证号
/
项目专业技术负责人/证号
/
序号
项目
验收内容
验收结论
1
子分部工程质量验收
共____子分部，经查____子分部；符合规范及设计要求____子分部

2
质量管理资料核查
共____项，经审查符合要求____项；经核定符合规范要求____项

3
安全、卫生和主要使用功能核查抽查结果
共抽查____项，符合要求____项；经返工处理符合要求____项

4
观感质量验收
共抽查____项，符合要求____项；不符合要求____项

5
综合验收结论

参加验收单位
施工单位
设计单位
监理单位
建设单位

（公章）

单位（项目）负责人：

年  月  日

（公章）

单位（项目）负责人：

年  月  日

（公章）

总监理工程师：

年  月  日

（公章）

单位（项目）负责人：

年 月 日
