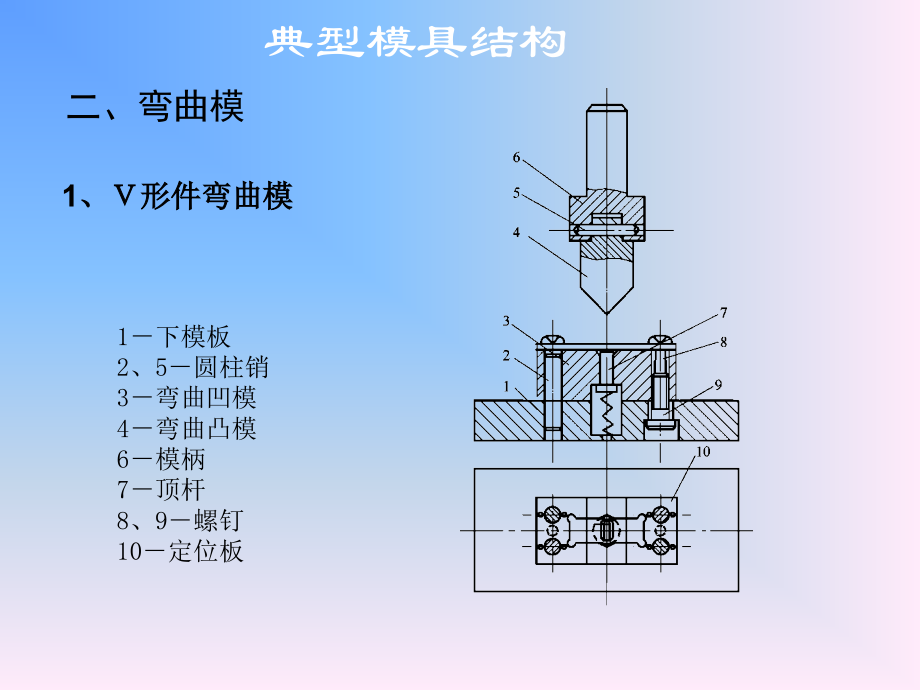

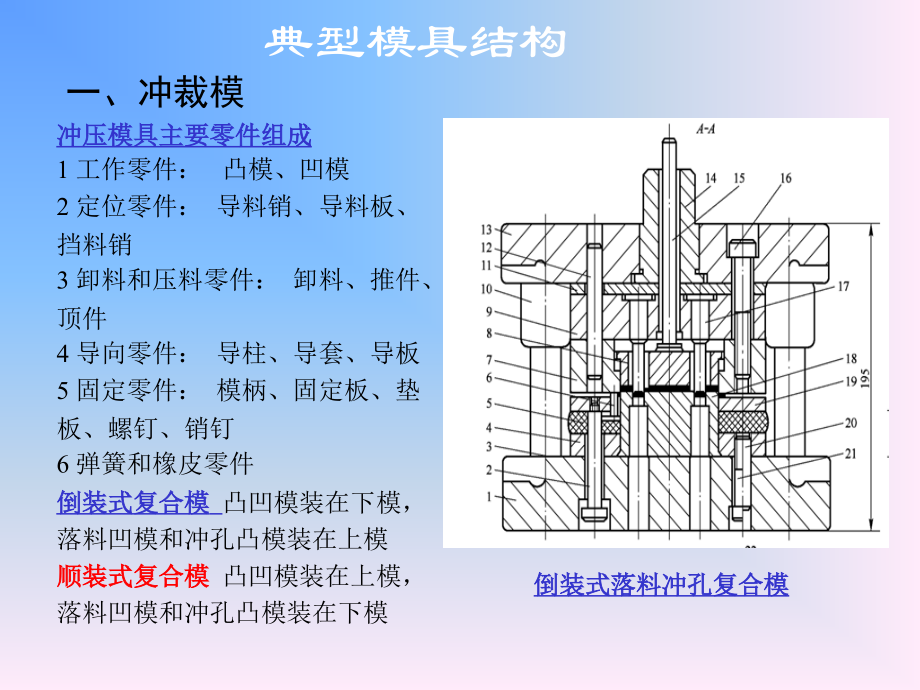

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,典型模具结构,一、冲裁模,冲压模具主要零件组成,1,工作零件：凸模、凹模,2,定位零件：导料销、导料板、挡料销,3,卸料和压料零件：卸料、推件、顶件,4,导向零件：导柱、导套、导板,5,固定零件：模柄、固定板、垫板、螺钉、销钉,6,弹簧和橡皮零件,倒装式复合模,凸凹模装在下模，落料凹模和冲孔凸模装在上模,顺装式复合模,凸凹模装在上模，落料凹模和冲孔凸模装在下模,倒装式落料冲孔复合模,典型模具结构,1,下模板,2,、,5,圆柱销,3,弯曲凹模,4,弯曲凸模,6,模柄,7,顶杆,8,、,9,螺钉,10,定位板,二、弯曲模,1,、形件弯曲模,2,、,多角弯曲模,典型模具结构,1,顶板,2,定位销,3,反侧压块,4,凸模,5,凹模,6,上模座,7,压块,8,橡皮,9,凸模托板,10,活动凸模,11,下模座,三、拉深模,典型模具结构,模柄 上模座 凸模固定板 弹簧 压边圈 定位板 凹模 下模座 卸料螺钉,10,凸模,弹性压边顺装简单拉深模,四、复合模,典型模具结构,落料、拉深、冲孔、翻孔复合模,凸凹模冲孔凸模推件块,4,落料凹模,顶件块顶杆,7,固定板,8,凸凹模卸料板,10,垫片,
