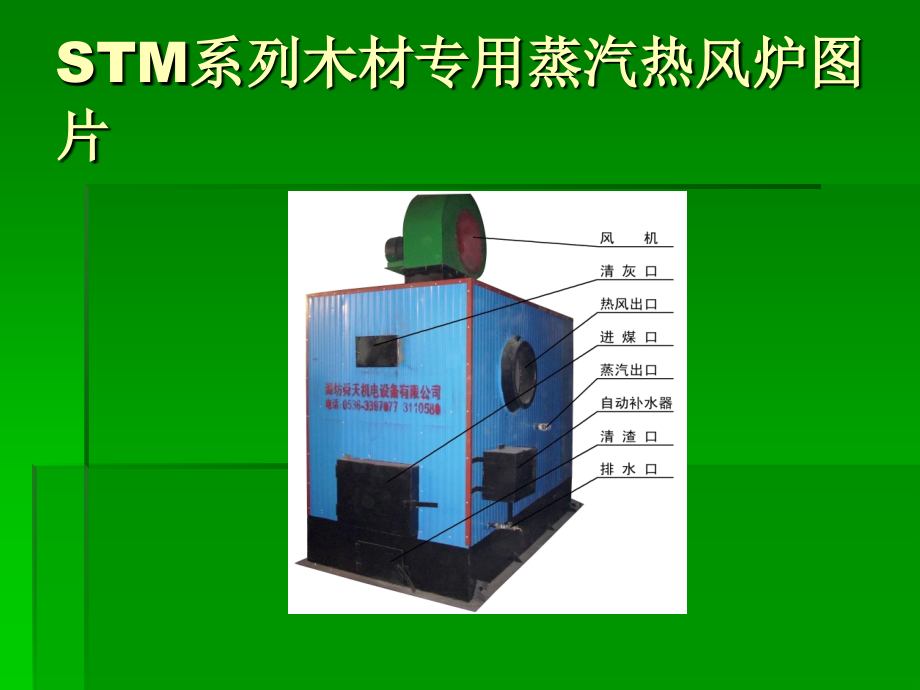

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,木材烘干机,STM,系列木材专用蒸汽热风炉图片,STM,系列木材专用蒸汽热风炉,采用回旋式加热装置制作，由燃烧室、热辐射交换室、过热蒸汽发生器、助燃装置、离心风机、烟囱等部分组成。高效节能，热转换率高。,燃烧所需燃料：木屑、碎木、煤炭等。,本设备在正常运转时，燃料在燃烧室内充分燃烧，进入多级热能转换室，充分吸收后，产生摄氏,170,左右的温度，在循环风机的作用下，高温气流通过该设备的控制系统、输送系统，将高温热风输送到干燥室内，对木材进行干燥处理。,同时设备的蒸汽发生装置，可产生大量的常压蒸汽，可根据干燥工艺的要求，适时将蒸汽送入干燥室内，对木材进行喷蒸调湿处理；调湿系统是一个独立的蒸汽系统，饱和蒸汽可在短时间内使木材的表面湿度和内部湿度趋于一致，从而达到木材从内到外干燥的目的。,对二三类木材，可采用间歇加热烘干工艺，解决了木材在烘干过程中出现的内裂、端裂、表裂、变形、变色等缺陷，使木材成品率大大提高。,设备配有热能回收装置，从而凸现了热能的充分利用，最大限度地降低了烘干成本，同时该设备在干燥过程中，可将寄生在木材中的所有蛀虫及虫卵全部杀死。,设备是,STMZ,系列和,STMH,系列的热源配套主体。,可以按照要求设计成一炉配套两间干燥室，方便轮流作业。,可结合原有土窑进行技术改造，节省设备投资。,整体设备易操作，安全可靠。,本设备适合于干燥各种木材，是各大、中、小型家具厂和木制品厂，土法干燥和旧式干燥设备的理想更新换代产品。,STM,系列木材专用蒸汽热风炉烘干实例,纵向循环风砖砌式一拖二木材烘干实例,纵向循环风砖砌式单窑木材烘干实例,纵向循环风金属壳式一拖二木材烘干实例,纵向循环风金属壳式单窑木材烘干实例,STMZ,木材干燥系列设备组成及烘干范围,STMZ-1,木材干燥系列由热风蒸汽炉主体、鼓风机、烟囱、回风管道、进风管道、蒸汽发生装置、排潮系统、干湿球电子显示、电控制箱组成。,本设备适用于干燥各种木材，是中小型家具厂和木制品厂、土法干燥窑、旧式干燥设备理想的更新换代产品。,投资节省，运行成本低，易操作，安全可靠。,STMZ-2,金属壳式烘干箱，造型美观，实用性强。外壳采用型钢和进口彩钢瓦精心制作而成，内壁采用耐高温防腐铝板，内外板之间采用新型保温材料填充。由蒸发器、风机、散风管道、排潮装置和控制箱组成。通往烘干箱的热风蒸汽与燃烧室完全隔离，分开运行，被干物料不变色不变形，保持木材终含水率达到用户所要求的数值。,热风（蒸汽）纵向循环木材干燥系统示意图,
