G60前保下盖板左右支架板流程.ppt

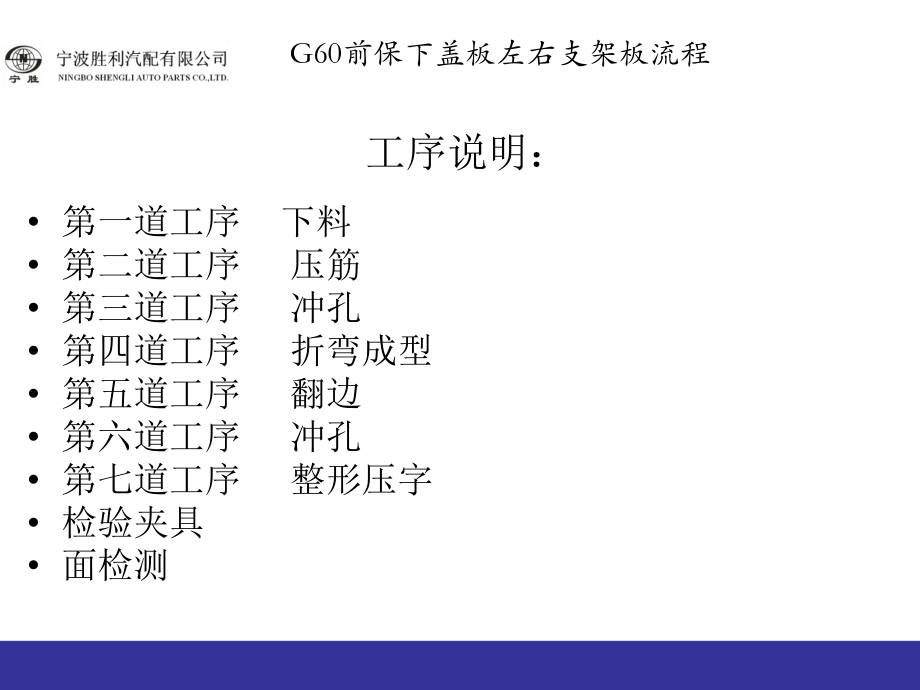

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,of,G60,前保下盖板左右支架板流程,G60,前保盖板左右支架,模具开发流程说明,工序说明：,第一道工序 下料,第二道工序 压筋,第三道工序 冲孔,第四道工序 折弯成型,第五道工序 翻边,第六道工序 冲孔,第七道工序 整形压字,检验夹具,面检测,工序说明：第一道工序 下料,模具选用复合模，一次性冲出产品外形，精度能达到,0.2mm,内。,工序说明：第二道工序 压筋,模具利用产品外形定位，选择对压筋模产品偏移极小能达到精度,0.2mm,。,工序说明：第三道工序 冲孔,模具利用产品外形定位，孔心距的尺寸在,0.2mm,公差。,工序说明：第四道工序 折弯成型,模具利用产品外形定位，两个椭圆形为基准定位。,工序说明：第五道工序 翻边,模具利用产品四周外形定位，两个椭圆形为基准定位，这样冲两个孔不会偏移，能保证孔的中心距在,0.2mm,公差。,工序说明：第六道工序 冲孔,模具利用产品外形定位，两个椭圆形为基准定位，产品翻边时不会左右移动，能保证,0.3mm,公差。,工序说明：第七道工序 整形压字,模具利用产品外形定位，两个椭圆形为基准定位，产品能达到更好的平行稳定性。,工序说明：检验用具测试,面检测,模具利用三根柱子检测底面，柱子端面于产品检测底面有,0.5mm,的间隙,
