基础_钢筋识图.ppt

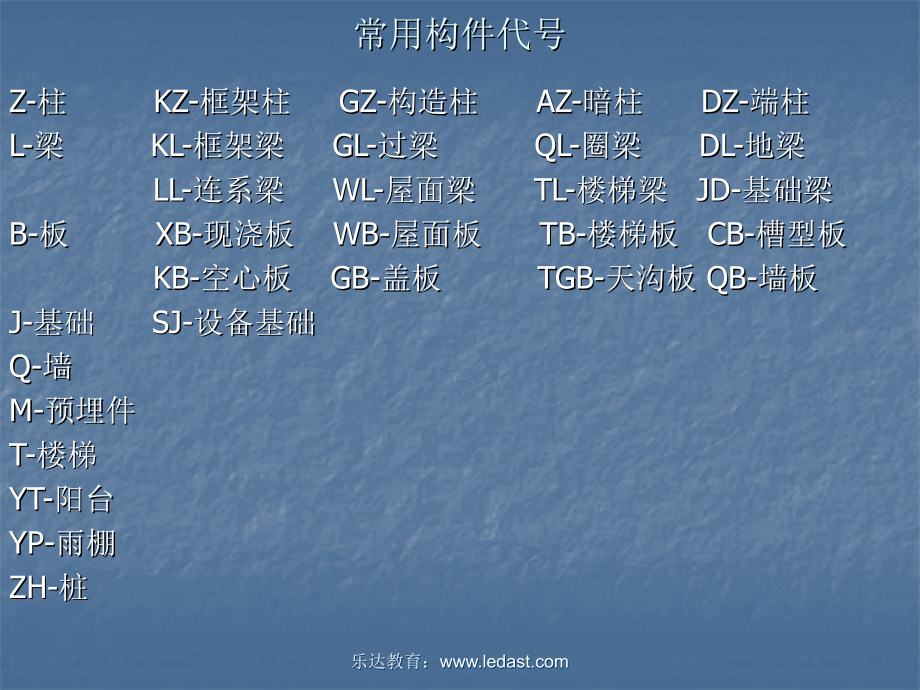

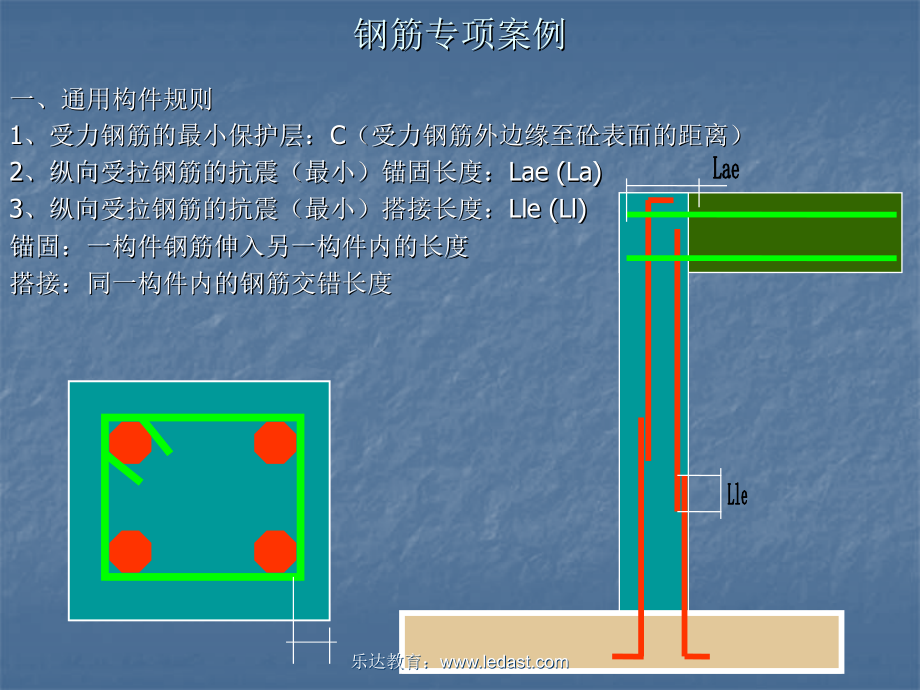

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,乐达教育：,*,常用构件代号,Z-,柱,KZ-,框架柱,GZ-,构造柱,AZ-,暗柱,DZ-,端柱,L-,梁,KL-,框架梁,GL-,过梁,QL-,圈梁,DL-,地梁,LL-,连系梁,WL-,屋面梁,TL-,楼梯梁,JD-,基础梁,B-,板,XB-,现浇板,WB-,屋面板,TB-,楼梯板,CB-,槽型板,KB-,空心板,GB-,盖板,TGB-,天沟板,QB-,墙板,J-,基础,SJ-,设备基础,Q-,墙,M-,预埋件,T-,楼梯,YT-,阳台,YP-,雨棚,ZH-,桩,乐达教育：,钢筋专项案例,一、通用构件规则,1,、受力钢筋的最小保护层：,C,（受力钢筋外边缘至砼表面的距离）,2,、纵向受拉钢筋的抗震（最小）锚固长度：,Lae,(La),3,、纵向受拉钢筋的抗震（最小）搭接长度：,Lle,(,Ll,),锚固：一构件钢筋伸入另一构件内的长度,搭接：同一构件内的钢筋交错长度,Lle,Lae,乐达教育：,钢筋专项案例,一、柱筋,1,、柱的截面注写方式：,a,、柱编号（类型代号,+,序号）,b,、柱高度（,XXXX,）,c,、柱截面尺寸（,b*h,）,d,、柱纵向钢筋（角筋,+b,边中部筋,+h,边中部筋）,e,、柱箍筋（以“,/”,分隔加密区和非加密区）,KZ1,-1.25.98,400*,400,4,25+4,20,8,100/150,hm,hm,hj,hl,乐达教育：,梁钢筋,1,、梁的平面注写方式：,a,、梁编号（类型代号,+,序号）,(XA/XB X,表示,X,跨,A,：一端悬挑，,B,：两端悬挑）,b,、梁截面尺寸（,b*h,）,【,“,+”,表示同排或合计；“,/”,表示分层,】,c,、梁箍筋（以“,/”,分隔加密区和非加密区）,d,、上部跨中通长筋（有分号，分号前为面筋，分号后为底筋）,e,、侧面构造纵筋或受扭纵筋,(G,N),f,、梁顶面相对标高高差,KL1(2A),【,集中标注,】,300600,10100/150(2),2,20;2,25,N2,16,【,原位标注,】,2,20+2,25 2/2,2,20+2,25 2/2,乐达教育：,框架梁支座负筋,4,、支座负向跨内的延伸长度,第一排延伸,L,净,=Ln/3,Ln,为净跨长度,第二排延伸,L,净,=Ln/4,第三排延伸,L,净,=Ln/5,乐达教育：,梁的截面标注,2,20+2,25 2/2,2,20+2,25 2/2,KL1(2A),300600,10100/150(2),2,20;2,25,N2,16,1-1,2-2,乐达教育：,框架梁箍筋加密区,6,、箍筋加密区长度,一级抗震：,hm,=Max(2hb,500),hb,为梁截面高度,梁箍筋加密区 二,四级抗震：,hm,=Max(1.5hb,500),乐达教育：,剪力墙钢筋,剪力墙柱 墙身编号：,QX(y)y,表示钢筋排数,1,、剪力墙 剪力墙梁 墙厚：,xx,剪力墙身 水平钢筋,xy,竖向钢筋,xy,拉筋（,xy,双向，梅花双向）,Q1(2),墙厚,:200,水平筋,:,12200,竖直筋,:,12200,拉筋：,8400,（双向）,乐达教育：,现浇板钢筋,1,、现浇板通长筋 底筋：弯钩向左或向上,面筋：弯钩向右或向下,2,、支座负筋：弯钩向右或向下（长度至支座中心线向跨内延伸长度）,8150,8150,8150,8150,乐达教育：,
