呼叫流程培训课程(内部资料)-.ppt

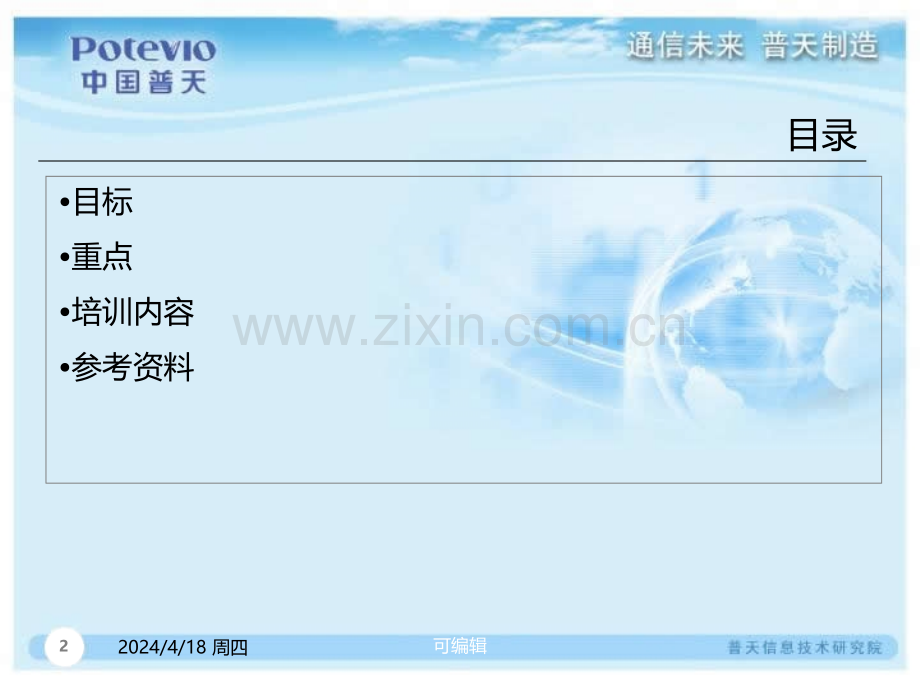

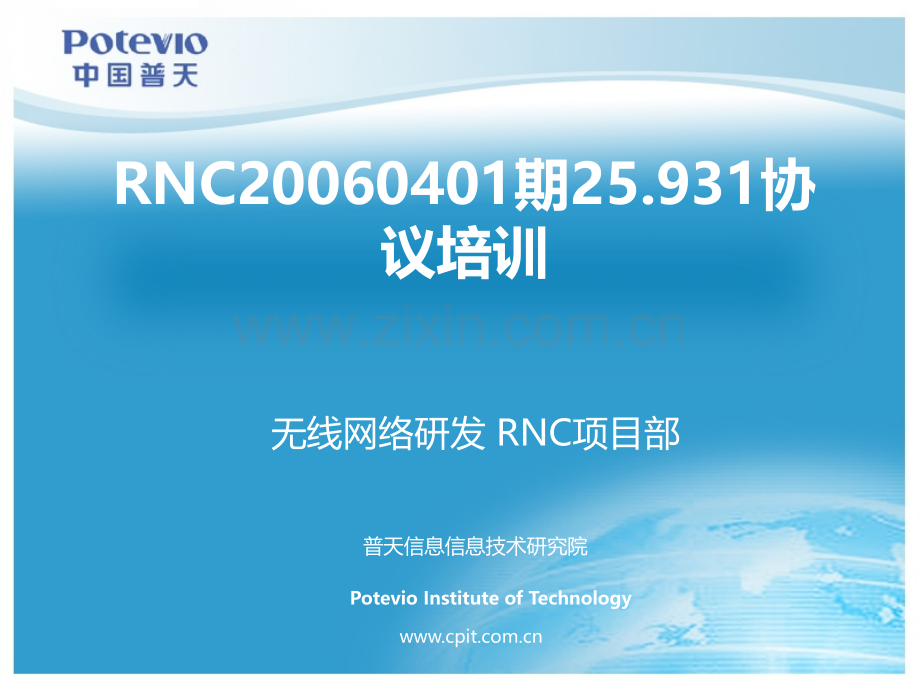

可编辑12024/4/18周四普天信息信息技术研究院Potevio Institute of TRNC20060401期25.931协议培训无线网络研发RNC项目部可编辑22024/4/18周四目标重点培训内容参考资料目录可编辑32024/4/18周四掌握25.931协议的研读方法掌握与呼叫流程相关的基本概念掌握典型的端到端呼叫流程，包括小区建立、UE登记、CSAMR呼叫及释放、PS64k呼叫及释放、HHO/BHO、Relocation。初步看懂典型场景的K15码流（第二讲）目标可编辑42024/4/18周四重点掌握典型的端到端呼叫流程，包括小区建立、UECS登记、PS登记CSAMR呼叫及释放、PS64k呼叫及释放、HHO/BHO、RNC间切换（Relocation）可编辑52024/4/18周四背景知识25.931协议综述与特定UE无关的流程与特定UE相关的呼叫流程移动性流程典型流程简介：小区建立、呼叫建立、释放、注册。培训内容可编辑62024/4/18周四背景知识UE状态RRC状态RL重配置方式：同步重配置和异步重配置RB重配置、传输信道重配置、物理信道重配置可编辑72024/4/18周四UE状态介绍RRC sub-layerMM sub-layerCM sub-layerMMPMMCCSMidlecell_dch cell_fachcell_pchURA_pchdetachedidleconnecteddetachedidleconnectednullactiveinactiveactivecell_dchconnectedNAactiveinactivecell_dchNAconnectednullactiveCS call:PS call:可编辑82024/4/18周四RRC状态介绍CELL_FACH,CELL_PCH,URA_PCH状态的引入，为了更好的支持PS业务。目前RNC只支持CELL_DCH状态和idle模式。可编辑92024/4/18周四RL重配置方式cell_dchcell_dch状态跃迁时存在两种RL重配置方式：同步重配置：UE的L1/L2和网络侧L1/L2，也就是UE、NodeB、RNC在同一时间点切换到新配置。目前只使用同步重配置。异步重配置：UE、NodeB、RNC不在同一时间点切换到新配置。只适用于配置前后的配置存在一定兼容性的场景，目前不使用。可编辑102024/4/18周四RB重配置、传输信道重配置、物理信道重配置RB重配置：可以重配置RB信息传输信道信息物理信道信息通常用于分组调度传输信道重配置：可以重配置传输信道信息物理信道信息。通常用于分组调度物理信道重配置：可以重配置物理信道信息通常用于切换，快速DCA。可编辑112024/4/18周四25.931协议综述协议范围通过典型场景信令流程的方式描述UTRAN功能。这些典型流程涉及RANAP协议，NBAP协议，IubFP协议，RRC协议，ALCAP协议，RNSAP协议，IurFP协议，BMC协议。本次协议研读不涉及的内容包括：共享信道、小区广播、FDD内容（软切换，下行功控）、系统间切换、cell_fach状态相关操作（小区更新，传输信道切换等）、传输信道重配置。可编辑122024/4/18周四25.931协议综述典型场景涉及到的典型场景有：系统信息广播；寻呼（公共寻呼、专用寻呼）；NAS信令连接建立；NAS信令传送；RRC连接建立、释放过程；RB建立、释放过程；移动性管理（硬切换、SRNS重定位）可编辑132024/4/18周四25.931协议综述研读注意事项25.931协议在描述专用信道相关内容时，考虑FDD模式的宏分集情况，一般会出现2条支路，见右图。举例：7.6.1DCH-DCHEstablishment-Synchronised结合TDD不进行宏分集的实际情况，研读协议时可以跳过相关内容。可编辑142024/4/18周四端对端流程研读注意事项端对端流程文档中，很多流程都采用FACH/RACH进行数据传输。而目前RNC只支持cell_dch状态，所以文档中部分描述不符合目前实现。在看文档时看到使用FACH/RACH传输的地方，都可以理解为使用DCH传输。端对端流程文档中，画出了UE和NodeB的一些交互，如SYNC_UL/specialburst等内容，与RNC无关，跳过去阅读。可编辑152024/4/18周四与特定UE无关的流程-系统信息广播RNC完成：组织生成信息块内容和相关调度信息。通过Iub接口将系统信息传送给NodeB。Node-B完成：通过Iub接口获得系统信息。更新部分系统信息块内容（可选），完成对这些信息块的分段和串接。完成Uu接口的系统信息广播帧的生成、发送和调度。可编辑162024/4/18周四小区建立可编辑172024/4/18周四小区建立CELLSETUPREQEUSTLocal cell ID和C-ID的映射Local Cell ID+C-ID频点信息和小区码组信息UARFCN+Cell Parameter ID同步信息(DPCH)Synchronisation Configuration(N_INSYNC_IND+N_OUTSYNC_IND+T_RLFAILURE)时隙配置信息Time Slot Configuration LCR(Status+Direction)PCCPCH信息PCCPCH Information LCR下行导频信道信息DwPCH Information可编辑182024/4/18周四小区建立COMMONCHANNELSETUPREQEUSTTFCSTFCSFACH信道信息(1到多个)FACH Parameters info(TFS,ToAWS,ToAWE)PCH信道信息(1个)PCH Parameters info(TFS,ToAWS,ToAWE)PICH信道信息(1个)PICH Parameters LCR infoSCCPCH物理信道信息Secondary CCPCH LCR infoPRACH物理信道信息PRACH LCR infoRACH信道信息(1个)RACH(TFS)FPACH物理信道信息FPACH info一次消息交互只能配置下面信息的一种。可编辑192024/4/18周四小区建立节点同步和传输信道同步参考25.402协议。可编辑202024/4/18周四与特定UE相关的流程高优先级寻呼RRC连接建立和释放NAS信令RB建立和释放可编辑212024/4/18周四寻呼（1）vCN发起寻呼，寻呼范围为LA或RA。vRNC根据CN的要求决定是否进行寻呼协调。v寻呼协调：根据IMSI判断UE当前的状态。v对于idle模式，cell_pch，URA_pch状态下的UE进行公共寻呼。v对于cell_dch，cell_fach状态下的UE进行专用寻呼。v公共寻呼：vidle模式下对CN指定的LA或RA范围内所有小区都发送Pagingtype1消息。vPagingtype1消息使用PCCH逻辑信道，PCH传输信道，SCCPCH物理信道，在Iub口上通过IubPCHFP实现。v寻呼调度算法：UTRAN在特定的寻呼时刻发送寻呼消息，UE在特定的寻呼时刻接收寻呼消息。vPICH信道：与PCH配对使用。UE一直监听PICH信道，以DRX方式监听PICH指示的SCCPCH信道（仅当其PI位为1时，进行监听）。可编辑222024/4/18周四寻呼（2）vPagingtype1:对idle模式，cell_pch，URA_pch状态下的UE进行寻呼。v作为单业务MTC流程的第一步。可编辑232024/4/18周四寻呼（3）vPagingtype2:对cell_dch，cell_fach状态下的UE进行寻呼。v通过SRB2以AM方式发送。v作为组合业务MTC流程的第一步可编辑242024/4/18周四RRC连接建立(cell_dch)-Figure8可编辑252024/4/18周四RRC连接建立-相关的Uu消息RRC Connection Request(CCCH)TM模式Initial UE identity P-TMSI or TMSI or IMSI or IMEIEstablishment cause RRC Connection Setup(CCCH)UM模式New U-RNTI RRC State Indicator CELL_DCH或CELL_FACHSignalling RB information to setup list 3-4 SRB info，每个SRB信息包括RLC信息和RB映射信息。TrCH Information Elements（当前状态为cell_dch时配置）UL TFS/TFCS,DL TFS/TFCSPhyCH information elements（当前状态为cell_dch时配置）Frequency info Maximum allowed UL TX power Uplink DPCH info(SS info,PC info,time slot,code)Downlink DPCH info(PC info,DOFF,PCCPCH info,time slot,code)RRC Connection Setup Complete(DCCH)AM模式START list STARTcs,STARTps UE radio capability后续资源分配需要参考可编辑262024/4/18周四RRC连接建立-Iub接口操作只适用于进入cell_dch状态的RRC连接建立。通过NBAP协议RADIOLINKSETUPREQUEST，配置NodeB相关信息空口物理层的配置信息：传输层信息、物理层信息数据传输承载的相关信息。通过ALCAP协议，完成数据传输承载（3.4k信令）的建立。通过IubFP协议，在建立数据传输承载后，进行传输信道同步，保证RNC发送的下行数据帧落在NodeB的接收窗口内。可编辑272024/4/18周四RRC连接释放(cell_dch)figure9可编辑282024/4/18周四RRC连接释放-Iub接口操作通过NBAP协议RADIOLINKDELETIONREQUEST，通知NodeB释放无线链路。通过ALCAP协议，释放已建立的所有数据传输承载（3.4k信令，业务）。可编辑292024/4/18周四NAS信令连接建立-Figure7可编辑302024/4/18周四NAS信令传递-Figure43/44可编辑312024/4/18周四RB建立(cell_dchcell_dch同步建立)可编辑322024/4/18周四RB建立-相关的Uu消息RB Setup(DCCH)AM或UM模式，通常采用UM模式。Activation time指定新配置的生效时间。RRC State IndicatorCELL_DCH或CELL_FACHRAB info RB information to setup list 对于AMR语音，需要建立3个RB。对于PS数据，需要建立1个RB。TrCH Information Elements（当前状态为cell_dch时配置）UL TFS/TFCS,DL TFS/TFCSPhyCH information elements（当前状态为cell_dch时配置）Frequency info Maximum allowed UL TX power Uplink DPCH info(SS info,PC info,time slot,code)Downlink DPCH info(PC info,PCCPCH info,time slot,code)RB Setup Complete(DCCH)AM模式START list STARTcs,STARTps 可编辑332024/4/18周四RB建立-Iub接口操作RB建立(cell_dchcell_dch同步建立)：通过NBAP协议RADIOLINKRECONFIGURATIONPREPARE，配置NodeB相关信息空口物理层的配置信息：传输层信息、物理层信息数据传输承载的相关信息通过ALCAP协议，完成数据传输承载（业务）的建立。通过IubFP协议，进行传输信道同步。通过NBAP协议RADIOLINKRECONFIGURATIONCOMMIT，指定新配置的生效时间。RB建立(cell_fachcell_dch)：Iub接口操作基本同RRC连接建立过程。不同点是本场景下，需要进行2个数据传输承载的建立（一个承载3.4k信令，一个承载业务），并分别完成传输信道同步。可编辑342024/4/18周四RB建立-Iu接口操作对于CS域：根据RANAP协议RABASSIGNMENTREQEUST消息要求建立的业务类型，分配L1/L2的资源。通过ALCAP协议，完成数据传输承载的建立。通过IuUP协议的INITIALISATION帧，完成IuUP初始化。对于PS域：根据RANAP协议RABASSIGNMENTREQEUST消息要求建立的业务类型和当前网络的实际情况，分配L1/L2的资源。可编辑352024/4/18周四RB释放(cell_dchcell_dch同步释放)可编辑362024/4/18周四RB释放-相关的Uu消息RB Release(DCCH)AM或UM模式，通常采用UM模式。Activation time指定新配置的生效时间。RRC State IndicatorCELL_DCH或CELL_FACHRB information to release list TrCH information elements（源状态为cell_dch时配置）Deleted TrCH information list TFCSPhyCH information elements（当前状态为cell_dch时配置）Frequency info Maximum allowed UL TX power Uplink DPCH info(SS info,PC info,time slot,code)Downlink DPCH info(PC info,PCCPCH info,time slot,code)RB Release Complete(DCCH)AM模式START list STARTcs,STARTps 可编辑372024/4/18周四RB释放-Iub接口操作RB释放(cell_dchcell_dch同步释放)：通过NBAP协议RADIOLINKRECONFIGURATIONPREPARE，配置NodeB相关信息空口物理层的配置信息：传输层信息、物理层信息数据传输承载的相关信息通过NBAP协议RADIOLINKRECONFIGURATIONCOMMIT，指定新配置的生效时间。通过ALCAP协议，释放该业务对应的数据传输承载。可编辑382024/4/18周四RB释放-Iu接口操作接收RANAP协议RABASSIGNMENTREQEUST消息，发起RB释放。对于CS域：需要释放Iu数据传输承载。可编辑392024/4/18周四移动性管理切换切换场景：UE处于CELL_DCH状态下，从一个小区移动到另一个小区。切换类型：同频、异频；硬切换、接力切换；切换范围：NodeB内，NodeB间，RNC间，CN间可编辑402024/4/18周四NodeB间硬切换可编辑412024/4/18周四NodeB内硬切换可编辑422024/4/18周四切换相关消息1MeaurementControl消息：在呼叫建立后，RNC通过该消息显示为UE配置异频测量对象列表和同频测量对象列表，包括测量内容，上报准则等。MeaurementReport消息：将测量结果和事件上报给RNC。可编辑432024/4/18周四切换相关消息2Physical Channel Reconfiguration(DCCH)AM或UM模式Activation timeNew U-RNTIOP，伴随SRNS重定位时出现RRC State Indicator目前只能取值CELL_DCHCN Information infoOP，伴随SRNS重定位且CN信息变化时出现Downlink counter synchronisation info OP，伴随SRNS重定位时出现PhyCH information elementsFrequency info(OP)Maximum allowed UL TX power Uplink DPCH info(SS info,PC info,time slot,code)Downlink DPCH info(cfnHanding,PC info,DOFFO,PCCPCH info,time slot,code)Physical Channel ReconfigurationComplete(DCCH)AM模式Uplink counter synchronisation info OP，伴随SRNS重定位时出现START list STARTcs,STARTps 可编辑442024/4/18周四硬切换和接力切换比较接力切换硬切换重配置消息的IE不同 Uplink DPCH info Uplink Timing Advance Control Synchronisation parameters 不出现Activation Time：不出现 Uplink DPCH info Uplink Timing Advance Control Synchronisation parameters 出现Activation Time出现适用范围RNC内切换所有类型的切换，包括RNC内和RNC间切换特征1 上行预同步2 上下行先后进行切换1 断开源小区上下行链路；2 进行上行同步；3上下行在同一时间切换到目的小区。可编辑452024/4/18周四同频切换和异频切换比较同频异频重配置消息的IE不同 freqency info不出现freqency info出现，填写目的小区的频率信息邻区配置不同 邻区配置为同频，通过cell papameter Id区分邻区配置为异频，通过freqency info区分配置的测量控制信息不同事件1g触发事件2a触发Event1g:ChangeofbestcellinTDD.Event2a:Changeofbestfrequency.可编辑462024/4/18周四SRNS重定位简介nSRNS重定位概念：nUTRAN和CN之间的连接在UTRAN一侧的连接点从源RNC转移到目的RNC的过程，SRNS角色也从一个RNS转移到另一个RNS。nSRNS重定位类型：nUE参与的重定位（伴随硬切换的SRNS重定位）nUE不参与的重定位可编辑472024/4/18周四SRNS重定位UE不参与的重定位(只用于存在Iur的场景)可编辑482024/4/18周四SRNS重定位UE参与的重定位 SRNS Core Network Iu RNS UE RNS Core Network Iu SRNS UE After SRNS Relocation Before SRNS Relocation Cells 可编辑492024/4/18周四SRNS重定位伴随硬切换流程可编辑502024/4/18周四SRNS重定位相关消息1RelocationRequired消息：带着重定位类型（“UEnotinvolvedinrelocationofSRNS”，原因，源RNC标识，目的RNC标识，以及SRNC需要通过CN透传给TargetRNC的信息。RelocationRequest消息：携带SRNC透传给DRNC的信息，QOS参数。对于CS域业务，还有：用户平面模式（透明模式/支持模式），TransportLayerAddress、BindingID等信息。可编辑512024/4/18周四SRNS重定位相关消息2Relocationcommand消息：携带着源侧需要释放的RABID。Relocationcommit消息：可编辑522024/4/18周四呼叫建立简介MOC:1.RRCconnectionestablishment2.MMconnectionestablishment3.CMconnectionestablishment(includeRABestablishment)MTC:1.Paging2.RRCconnectionestablishment3.MMconnectionestablishment4.CMconnectionestablishment(includeRABestablishment)可编辑532024/4/18周四CS域呼叫建立流程可编辑542024/4/18周四PS域呼叫建立流程(1)可编辑552024/4/18周四PS域呼叫建立流程(2)可编辑562024/4/18周四CS域注册可编辑572024/4/18周四PS域注册可编辑582024/4/18周四呼叫释放简介释放场景：UE发起正常释放(本方挂机，或PDP去激活)CN发起正常释放(对方挂机)上行无线链路丢失(NodeB触发)引起释放下行无线链路丢失(UE触发)引起释放RNC故障引起释放释放过程：CMconnectionreleaseIuandRRCconnectionrelease1.Iurelease2.Uurelease3.Iubrelease可编辑592024/4/18周四CS域呼叫释放流程可编辑602024/4/18周四PS域呼叫释放流程可编辑612024/4/18周四参考资料（1）25.931标准（只关注重点场景流程）（2）端到端呼叫流程文档（只关注重点场景流程）（3）K1297码流分析文档对应的码流（只关注重点场景流程）可编辑622024/4/18周四Q&A
