计算机网络基础知识培训资料.ppt

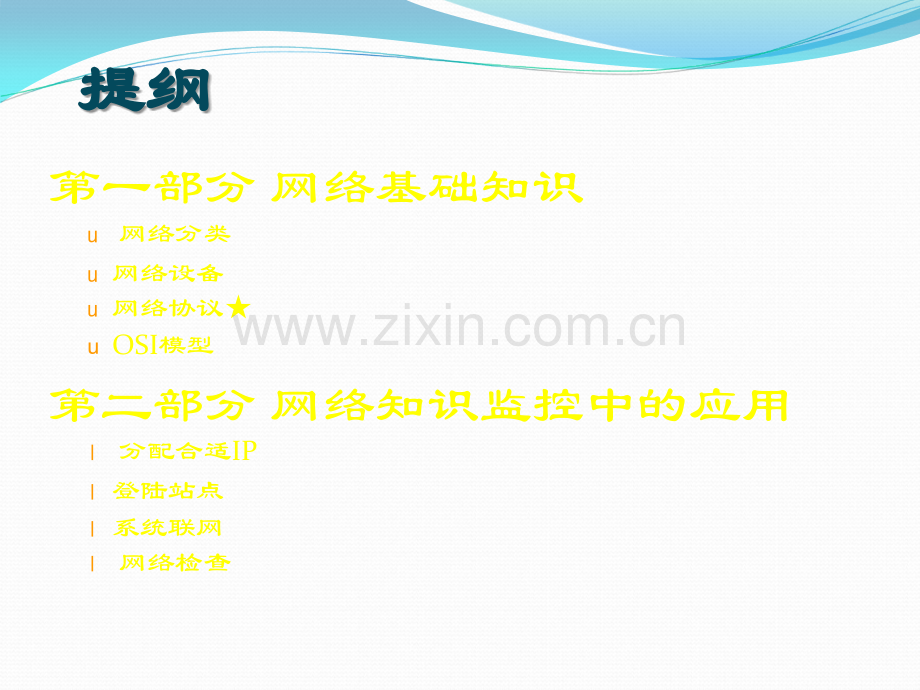

计算机网络基础知识计算机网络基础知识测试培训资料测试培训资料2016080620160806提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络知识监控中的应用l 分配合适IPl登陆站点l系统联网l 网络检查提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络知识监控中的应用l 分配合适IPl登陆站点l系统联网l 网络检查1.1.网络分类按网络的地理位置分类按网络的地理位置分类:1.局域网（局域网（局域网（局域网（LANLANLANLAN）在较小的区域内，小于10km的范围，通常采用有线的方式连接起来2.2.2.2.城域网（城域网（城域网（城域网（MANMANMANMAN）规模局限在一座城市的范围内，10100km的区域3.3.3.3.广域网（广域网（广域网（广域网（WANWANWANWAN）网络跨越国界、洲界，甚至全球范围。广域网的典型代表是Internet网1.1.网络分类按网络拓扑结构分类按网络拓扑结构分类:1.总总总总线型线型线型线型网络中所有的站点共享一条数据通道2.2.2.2.星型：星型：星型：星型：各站点通过点到点的链路与中心站相连3.3.3.3.环形环形环形环形各站点通过通信介质连成一个封闭的环形1.1.网络分类按网络传输介质分类按网络传输介质分类:1.有线网：有线网：有线网：有线网：采用同轴电缆、双绞线或光导纤维，来连接的计算机网络2.2.2.2.无线网无线网无线网无线网：用电磁波作为载体来传输数据1.1.网络分类按按通信方式通信方式分类分类:1.1.1.1.点对点点对点点对点点对点传输网络：传输网络：传输网络：传输网络：数据以点到点的方式在计算机或通信设备中传输。星型网、环形网采用这种传输方式。2.2.2.2.广播广播广播广播式传输网络：式传输网络：式传输网络：式传输网络：数据在共用介质中传输。无线网和总线型网络属于这种类型其他分类其他分类方法方法:如企业网、校园网，根据名称便可理解提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络配置l 网络配置的基本内容l IP地址的分类l 问题解答1.2.网络设备1.网卡2.网线3.集线器（HUB)4.交换机（Switch)5.路由器(Router)1.2.1.网络设备网卡网卡：是计算机与网络的必备连接设备，他有唯一MAC地址MAC是指网卡的标识符，固化在网卡中。MAC地址由12位16进制数表示，前6位为厂商标识，后6位为网卡标识。如：00:E0:4C:7A:14:51网站上可以查询到正规网卡厂家的MAC我公司的设备的MAC地址是自定义的1.2.2.网络设备网线网线：是主机网卡与网络设备之间的连接介质 双绞线分为：屏蔽（STP）和非屏蔽（UTP）两种。UTP是使用频率最高的一种。塑料绝缘外皮里面包裹着八根信号线，每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。568是ANSI于1996年制定的布线标准；“A”表示为IBM的布线标准，“B”表示AT&T公司标准。)1.2.3.网络设备集线器集线器：HUBHUB：“中心”的意思，主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。它工作于OSI参考模型第一层，即“物理层”。集线器属于纯硬件底层设备，不具有类似于交换机的“智能记忆”和“学习”能力。也不具备交换机所具有的MAC地址表，它发送数据时都是没有针对性的，采用广播方式发送。发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点。1.2.4.网络设备交换机交换（switching）：是对HUB“共享”工作模式的改进交换机拥有一条很高带宽的背部总线和内部交换矩阵。所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。二层交换机，三层交换机的区别：二层交换机，三层交换机的区别：二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中对于不是同一子网的数据，最先在MAC表中放的是缺省网关的MAC地址；然后就由三层模块接收到此数据包，查询路由表以确定到达B的路由，将构造一个新的帧头，其中以缺省网关的MAC地址为源MAC地址，以主机B的MAC地址为目的MAC地址。通过一定的识别触发机制，确立主机A与B的MAC地址及转发端口的对应关系，并记录进流缓存条目表，以后的A到B的数据，就直接交由二层交换模块完成。这就通常所说的一次路由多次转发1.2.5.网络设备路由器路由器Router：是互联网的主要节点设备，通过路由决定数据的转发路径所谓路由：就是指通过相互连接的网络把信息从【源地点】移动到【目标地点】的活动；路由和交换之间的主要区别：交换发生在OSI参考模型的第二层（数据链路层），而路由发生在第三层（网络层）。这一区别决定了路由和交换在移动信息的过程中，需要使用不同的控制信息，所以两者实现各自功能的方式是不同的。提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络配置l 网络配置的基本内容l IP地址的分类l 问题解答网络协议 uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.网络协议网络协议是通信规则TCP/IP协议，是INTERNET的基础协议IPX/SPX协议NetBEUI协议TCP/IP是INTERNET的基础协议，也是一种电脑数据打包和寻址的标准方法。可以形象地理解为有两个信封，TCP和IP就像是信封，要传递的信息被划分成若干段，每一段塞入一个TCP信封，并在该信封面上记录有分段号的信息，再将TCP信封塞入IP大信封，发送上网。在接受端，一个TCP软件包收集信封，抽出数据，按发送前的顺序还原，并加以校验，若发现差错，TCP将会要求重发网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.TCP/IP：传输控制/网间 协议TCP/IP是“transmission Control Protocol/Internet Protocol”的简写，中文译名为传输控制协议/互联网络协议）协议 TCP/IP（传输控制协议/网间协议）是一种网络通信协议，它规范了网络上的所有通信设备，尤其是一个主机与另一个主机之间的数据往来格式以及传送方式。TCP/IP是INTERNET的基础协议，也是一种电脑数据打包和寻址的标准方法。对普通用户来说，并不需要了解网络协议的整个结构，仅需了解IP的地址格式，即可与世界各地进行网络通信网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.TCP/IP：传输控制/网间 协议网络协议至少包括三要素:语法：用来规定信息格式；语义：用来说明通信双方应当怎么做；时序：详细说明事件的先后顺序。网际层协议：包括：IP协议、ICMP协议、ARP协议、RARP协议传输层协议：TCP协议、UDP协议。应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNS。1.3.1.1.IP协议IP（Internet Protocol）是“网络之间互连的协议”任何PC，只要遵守 IP协议就可与因特网互通。IP协议也可以叫做“因特网协议”。IP是一个无连接协议，每个信息包作为一个处理过的独立的单元在网络上传输，这些单元间没有相互联系。在OSI中IP位于第三层“网络层”。IP协议实际上是一套由软件程序组成的协议软件，它把各种不同“帧”统一转换成“IP数据包”格式数据包是一种分组交换形式，就是把所传送的数据分段打成“包”，作为一个“独立的报文”传送出去。最广泛应用的IP版本是IPv4，IPv6推广中。IP协议规定：一个主机必须有唯一地址，叫做“IP 地址”。1.3.1.1.IPv4和IPv6IPv4协议规定协议规定：每个主机都有一个32位的IP地址，理论上支持40亿台互联，但实际上由于A、B、C等地址类型的划分，浪费了上千万的地址IPv6有如下一些显著的优势有如下一些显著的优势1.址容量大大扩展，由原来的32位扩充到128位；2.能够真正的实现无状态地址自动配置；3.报头格式大大简化，从而有效减少路由器或交换机对报头的处理开销；4.加强了对扩展报头和选项部分的支持，这除了让转发更为有效外，还对将来网络加载新的应用提供了充分的支持；5.流标签的使用让我们可以为数据包所属类型提供个性化的网络服务；6.认证与私密性；7.IPv6在移动网络和实时通信方面有很多改进。1.3.1.1.IP地址分类地址格式：32位2进制，分4段，以“点”分割。十进制表示如：192.168.0.1IP地址=网络地址主机地址网络号：用于识别主机所在的网络主机号：用于识别该网络中的主机网络地址是由Internet权力机构（InterNIC）统一分配；IP分五类：D类用于组播，E类用于实验A类地址范围：1.0.0.1127.255.255.254B类地址范围：128.0.0.1191.255.255.254C类地址范围：192.0.0.1223.255.255.254D类地址范围：224.0.0.1239.255.255.254E类地址范围：240.0.0.1255.255.255.254特殊的IP地址：受限广播地址255.255.255.255；直接广播地址0.0.0.0；NetID为0的IP地址0.0.0.8；环回地址：127网段所有地址1.3.1.1.IP地址分类我们用到的广播地址：234.5.6.71.3.1.1.IP地址分配TCP/IP协议要求：每个网络节点一般需要一个“IP地址”、一个“子网掩码”、一个“默认网关”。IP的分配方式：固定、动态局域网中，有两个IP地址比较特殊，一个是网络号，一个是广播地址。例如在192.168.0.0/255.255.255.128这样的网段中：网络号是网段中的第一个地址192.168.0.0，用于三层寻址的地址，它代表了整个网络本身广播地址是网段中的最后一个地址，它代表了网络全部的主机。192.168.0.127主机地址就只有192.168.0.1至192.168.0.126可以配置。PC网络属性IP子网掩码网关DNS1.3.1.1.子网掩码IP地址的网络号和主机号确定，需要【子网掩码】确定哪些组地址归我们使用。比如“210.73.a.b”，网络标识为“210.73”，主机标识为“a.b”。根据我们现在所需的子网数以及将来可能扩充到的子网数，用宿主机的一些位来定义子网掩码。比如我们现在需要12个子网，将来可能需要16个。用第三个字节的前四位确定子网掩码。前四位为“1”后四位“0”，即第三个字节为240（11110000），（这样原来网络就被分成了2的4次方16个子网），这个数“255.255.240.0”称作新的子网掩码。主机号“a.b”，可容纳255*255-2台主机，通过掩码划分为16个子网，每个子网16*255-2台主机。此刻：如210.73.1.11/255.255.240.0和210.73.11.11/255.255.240.0是同一个网段。210.73.1.11/255.255.240.0和210.73.17.11/255.255.240.0却不是同一网段。1.3.1.1.Gateway和DNS网关(Gateway)：又称网间连接器、协议转换器。结构和路由器，不同的是互连层。网关用于网络互连网络互连，是一种充当通讯协议转换协议转换重任的计算机系统或路由等设备。运行在OSI 7的顶层-应用层域名：便于记忆，可以对应动态IP地址域名解析服务器(Domain Name Server)。网络中域名与IP地址之间是一一对应的域名虽然便于人们记忆，但机器之间只能互相认识IP地址，它们之间的转换工作称为域名解析域名解析需要由专门的域名解析服务器来完成，DNS就是进行域名解析的服务器，对应的IP就是域名解析服务器的网络IP地址实例讲解主机A的IP：192.168.1.100/255.255.255.0（00000001）主机B的IP：192.168.2.100/255.255.255.0（00000010）主机C的IP：192.168.4.100/255.255.255.0（00000100）问题：1.ABC通过交换机能否直接通讯？2.ABC要能能通讯怎么设置？1.修改掩码：255.255.255.0255.255.252.02.增加网关：用一个路由器作为网关192.168.1.100255.255.255.0192.168.2.100255.255.255.0192.168.4.100255.255.255.0网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.2.ICMP协议Internet Control Message Protocol(网际控制报文协议)，是TCP/IP协议集中的一个子协议,属于网络层协议它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用Ping 包探索命令“Ping of Death”攻击“ICMP风暴”Tracert 跟踪路由命令tracert-d-h maximum_hops-j host-list-w timeout target_name 网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.3.ARP协议ARP（AddressResolutionProtocol）“地址解析”：就是主机在发送帧前将目标IP网络地址转换成目标MAC物理地址的过程。属于链路层的协议，在以太网中的数据帧从一个主机到达网内的另一台主机是根据48位的以太网地址（硬件地址）来确定接口的，而不是根据32位的IP地址。内核（如驱动）必须知道目的端的硬件地址才能发送数据。数据帧里是含有MAC，通过地址解析协议后获得IP地址冲突ARP欺骗ARP命令格式：Arp-a网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.4.RARP协议逆向地址解析协议（Reverse Address Resolution Protocol）就是将MAC转换为IP：比如局域网中有一台主机只知道物理地址而不知道IP地址，那么可以通过RARP协议发出征求自身IP地址的广播请求，然后由RARP服务器负责回答。应用：RARP协议广泛用于获取无盘工作站的IP地址。网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.4.TCP协议TCP（Transmission Control Protocol）：传输控制协议；TCP提供一种面向连接的、可靠的字节流服务建立连接后，双方可以同时进行数据的传输，全双工；可靠性保证：采用超时重传，和捎带确认机制。协议可以进行IP数据包的分割和组装，但是通过IP协议并不能清楚地了解到数据包是否顺利地发送给目标计算机。而使用TCP协议就不同了，在该协议传输模式中在将数据包成功发送给目标计算机后，TCP会要求发送一个确认；如果在某个时限内没有收到确认，那么TCP将重新发送数据包。另外，在传输的过程中，如果接收到无序、丢失以及被破坏的数据包，TCP还可以负责恢复。1.3.1.4.TCP协议TCP面向连接的、可靠的服务；不可广播或多播第1次握手：建立连接时，客户端发送SYN包(SEQ=x)到服务器，并进入SYN_SEND状态，等待服务器确认。第2次握手：服务器收到SYN包，必须确认客户的SYN(ACK=x+1),同时自己也送一个SYN包(SEQ=y),即SYN+ACK包，此时服务器进入SYN_RECV状态。第3次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ACK=y+1),此包发送完毕，客户端和服务器时入Established状态，完成三次握手客户端服务器1.给你300块钱要不要？当然要啊！3：中午12：00送来呗！2.什么时候送过来啊？网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.5.UDP协议用户数据报协议用户数据报协议（User Datagram Protocol）是 一种无连接传输层协议，提供面向事务的简单、不可靠信息传送服务。UDP协议有如下的特点：UDP是无连接的。传输数据前，发送和接收方相互交换信息使双方同步UDP对收到的数据不进行排序。在UDP报文的首部中并没有关于数据顺序的信息，而且报文不一定按顺序到达的，所以接收端无从排起。UDP接收到数据报不确认。发送端不知是否被正确接收，也不会重发。UDP传送数据较TCP快速，系统开销少。缺乏拥塞控制（congestion control），需要基于网络的机制来减小因失控和高速UDP流量负荷而导致的拥塞崩溃效应。使用包队列和丢弃技术的路由器这样的网络基本设备，往往就成为降低过大UDP通信量的有效工具。流媒体中常用数据报拥塞控制协议(DCCP)设计TCP/UDP传输视频对比网络带宽足够的情况下：几乎没有差别网络带宽不充分时：TCP：延时，或者时快时慢UDP：不延时，视频走一段丢一段网络带宽严重不足时：TCP：延时逐渐增大，最终丢图像，如此往复UDP：始终黑屏或显示马赛克网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.6.FTP协议FTP（File Transfer Protocol），是文件传输协议的简称。用于察看远程FTP服务器上有哪些文件，对文件进行下载或上传操作。FTP采用“客户机/服务器”方式，用户端要安装FTP客户程序。FTP客户程序有字符界面和图形界面两种。我们公司的爱看网系统中，CR系列设备发生报警，联动上传抓拍图片到服务器的方式，就是FTP上传图片。存储图片的服务器上需要建立FTP服务器的。网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.7.Telnet协议Telnet协议是TCP/IP协议族中的一员，是Internet远程登陆服务的标准协议和主要方式。它为用户提供了操作远程主机的能力。使用者可以在telnet程序中输入命令，这些命令会在服务器上运行，就像直接在服务器的控制台上输入一样。必须输入用户名和密码来登录服务器。Telnet是常用的远程控制Web服务器的方法安全性不高，应用领域不多我公司系统中的应用：查看TCP端口是否正常查看服务器工作状态网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.1.8.SMTP、HTTP、RIP、NFS、DNSSMTP：Simple Mail Transfer Protocol简单邮件传输协议HTTP：Hypertext Transfer Protocol超文本传输协议；HTTPS（Hypertext Transfer Protocol over Secure Socket Layer），是HTTP的安全版RIP：路由选择信息协议路由选择信息协议NFS（Net File System）：网络文件系统；允许一个系统在网络上与它人共享目录和文件DNS：域名服务器我公司工作中的应用：公司邮箱服务器支持SMTP。GPS数据从服务器到客户端用的就是HTTP协议网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.2.IPX/SPX 协议IPX/SPX是基于施乐的XEROXS Network System（XNS）协议，而SPX是基于施乐的XEROXS SPP（Sequenced Packet Protocol：顺序包协议）协议，它们都是由novell公司开发出来应用于局域网的一种高速协议。它和TCP/IP的一个显著不同就是它不使用ip 地址，而是使用网卡的物理地址即（MAC）地址。在实际使用中，它基本不需要什么设置，装上就可以使用了。由于其在网络普及初期发挥了巨大的作用，所以得到了很多厂商的支持，包括microsoft等，到现在很多软件和硬件也均支持这种协议网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.3.NetBEUI 协议NetBEUI即NetBios Enhanced User Interface，或NetBios增强用户接口。它是NetBIOS协议的增强版本，曾被许多操作系统采用，例如Windows for Workgroup、Win 9x系列、Windows NT等。NETBEUI协议在许多情形下很有用，是WINDOWS98之前的操作系统的缺省协议。总之NetBEUI协议是一种短小精悍、通信效率高的广播型协议，安装后不需要进行设置，特别适合于在“网络邻居”传送数据。网络协议uTCP/IP协议p网际层协议：IP协议、ICMP协议、ARP协议、RARPp协议传输层协议：TCP协议、UDP协议p应用层协议：FTP、Telnet、SMTP、HTTP、RIP、NFS、DNSuIPX/SPX协议uNetBEUI协议uTCP/IP协议的网络端口1.3.4.1什么是端口l网络技术中，端口（Port）有好几种意思如交换机、路由器的端口指的是接口如PC上端口常指：USB、RJ45、RS232等接口l这里的端口，不是指物理意义上的端口，特指TCP/IP协议中的定义的、逻 辑意义上的端口protocol port。一个IP主机可以提供许多服务，不同服务通过不同端口实现。如果把一个IP地址比作一间房子，端口就是出入这间房子的门。不同的门，对应不同端口号，可实现不同的服务。l端口有256256个。端口号范围：从0 到65535周知端口：从0到1023，其中80端口分配给WEB服务，21端口分配给FTP服务等。动态端口：从1024到65535。一般不固定分配某种服务，而是动态分配。当一个系统进程或应用 程序进程需要网络通信时，它向主机申请一个端口，主机从可用的端口号中分配 一个供它使用。当这个进程关闭时，同时也就释放了所占用的端口号。1.3.4.2监控中用到的端口l监控系统中用到的端口中心服务器：8888移动视频网关：3645、8212、5000、3655、3665存储服务器：4645GPS服务器：6874注册服务器：5879视频编解码器：3645、9577l端口测试Telnet IP Port工具1.3.4.3端口映射l两个主机之间能直接通讯的条件：都是固定公网IP（通过路由连接）某个主机在局域网内部两个主机都在局域网内部192.168.1.100255.255.255.0A A192.168.0.100255.255.255.0D D218.22.27.203/255.255.255.240192.168.1.254/255.255.255.0218.22.27.194/255.255.255.240192.168.0.1/255.255.255.0192.168.1.200255.255.255.0B B192.168.0.200255.255.255.0C CF FE E1.3.4.4端口映射作用l可以相互访问的：可以相互访问的：AB，A E、B E之间；C D、C F、D F之间；E F之间(如果是主机)l可以单向访问的：可以单向访问的：AF;BF可以；但是 FA;FB不行C E;DE可以；但是 EC;ED不行l不能互相访问：不能互相访问：A C,A D,B C,B D之间l端口映射端口映射Port Mapping：网络地址转换（：网络地址转换（NAT）技术）技术又叫端口转发、虚服务器动态映射：NAT网关的通常工作方式，如上网服务。静态映射:在NAT网关上开放一个固定的端口，然后设定此端口收到的某协议类型的数据，要转发给内网哪个IP和端口，这个映射关系固定存在。这就是常说的【端口映射】。1.3.4.5端口映射应用举例公司对外演示的服务器公司对外演示的服务器192.168.1.56；已经映射了的端口；已经映射了的端口66668888（中心）30063006（网关）80068006（网关）50075007（网关）6874 6874（GPS）用户访问用户访问：访问218.22.27.203：6666；等同访问192.168.1.56：8888192.168.1.254/255.255.255.0218.22.27.203/255.255.255.240192.168.1.56/255.255.255.0用户公网192.168.1.56:8888提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络知识监控中的应用l 为站点分配合适的IPl登陆站点l系统组网l 网络检查1.4.OSI开放系统互联模开放系统互联模型型OSI：open system interconnection历史：第一个网络体系结构SNA由IBM公司提出，其他公司也相继提出自己的网络体系结构如：Digital公司的DNA，美国国防部的TCP/IP等，多种网络体系结构并存，其结果是只能与同种结构的网络互联；为了促进计算机网络的发展，国际标准化组织ISO于1977年在现有网络的基础上，提出了不基于具体机型、操作系统或公司的网络体系结构，称为OSI1.4.OSI开放系统互联模开放系统互联模型型把网络通信的工作分为7层由低到高分别是：物理层；数据链路层；网络层；传输层；会话层；表示层；应用层1-3层属于低3层，负责创建网络通信连接的链路；4-7层为高四层，具体负责端到端的数据通信。OSI划分层次的原则网络中各结点都有相同的层次同结点相同层次具有相同的功能同一结点相邻层间通过接口通信每一层可以使用下层提供的服务，并向上层提供服务不同结点的同等层间通过协议来实现对等层间的通信1.4.OSI模型与模型与TCP/IP模型的比模型的比较较TCP/IP模型实际上是OSI模型的一个浓缩版本，它只有四个层次；1。应用层对应着OSI的7应用层6表示层5会话层2。运输层对应着OSI的4传输层3。网际层对应着OSI的3网络层4。网络接口层 对应着OSI的2数据链路层和2物理层提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络知识监控中的应用l为站点分配合适的IPl登陆站点l系统组网l 网络检查2.1为站点分配合适的IP视频服务器，如同PC一样是标准的IP设备设备IP的使用方式和PC完全相同，只是设备的IP设置方式不同而已。IP设置方法搜索器，局域网内广播搜索到之后设置管理器，登陆站点之后修改IP获取形式固定IP：固定公网IP/固定局域网IP动态获取：DHCP自动获取/PPPoE拨号2.1站点IP信息1.管理器登陆站点后看到的界面2.搜索器搜到设备后看到的界面提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络知识监控中的应用l为站点分配合适的IPl登陆站点l系统组网l 网络检查2.2.登陆站点所有站点，包括视频服务器，都有各自的IP地址，有不同的服务端口。WEB服务端口80；支持IE访问不同系统服务端口不同；支持客户端接入。中心：8888网关：8212/5000站点：3645（网关3645，存储4645）提纲提纲第一部分 网络基础知识u 网络分类u网络设备u网络协议uOSI模型第二部分 网络知识监控中的应用l为站点分配合适的IPl登陆站点l系统组网l 网络检查2.3.系统组网客户端站点直连站点的【IP：3645】客户端中心连接中心的【IP：8888】站点中心连接中心的【IP：8888】无线设备网关连接网关的【IP：8212】2.3.系统组网82128888存储无线有线有线网关用户中心46453645364520090330编订思考题：1.什么是公网什么是局域网？2.公司局域网怎么划分合理？3.交换机和集线器的区别4.冲突域/广播域5.单播/组播/广播6.网线制作方法和标准7.如何判断一个设备联网是否正常？8.两台主机之间能互访有什么条件？9.什么是端口映射？怎么映射？10.系统常用的端口有哪些？11.如何检验服务器或站点工作正常？
