《综合布线系统施工图纸的识读》

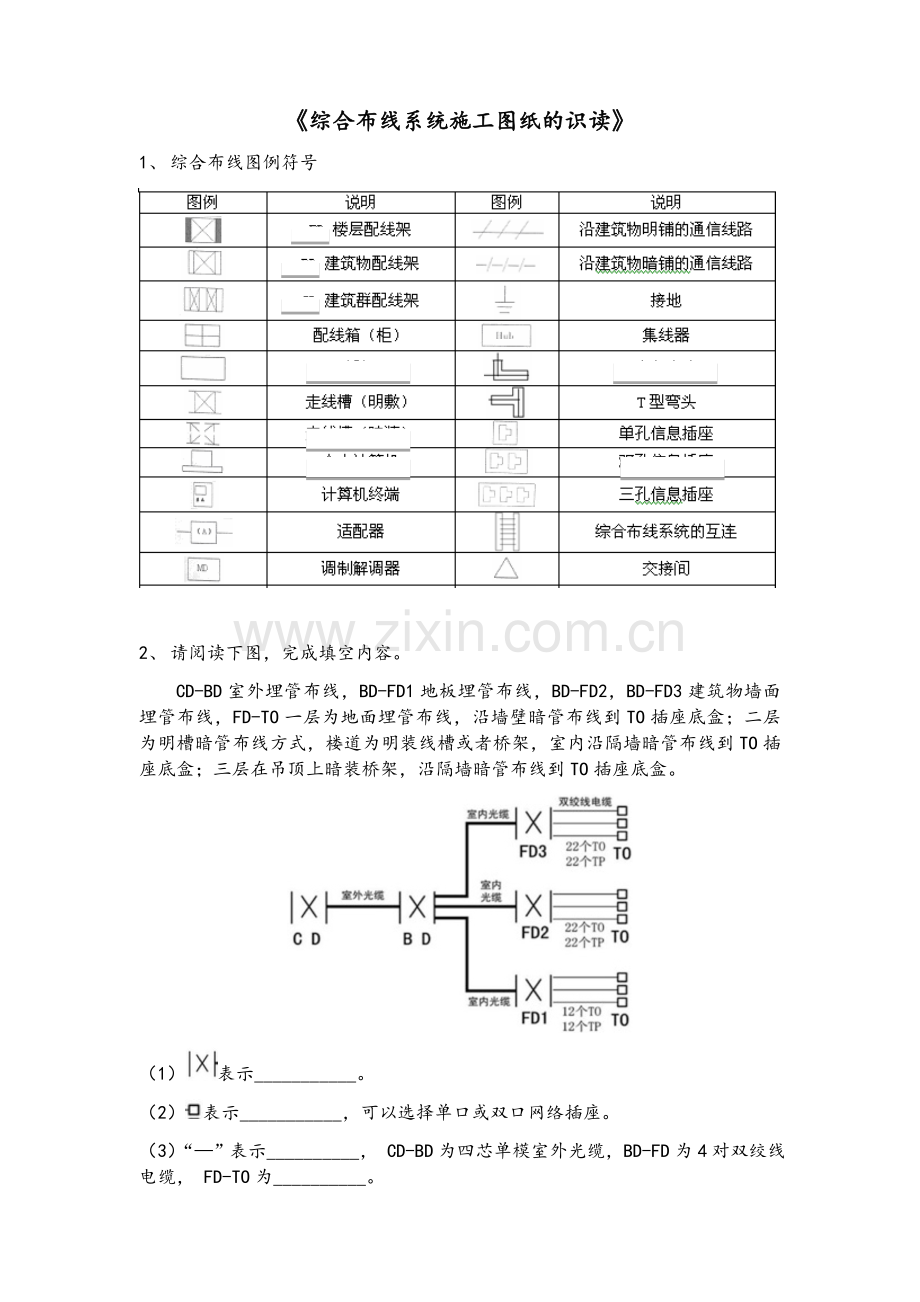

1、 综合布线图例符号

2、 请阅读下图，完成填空内容。
CD-BD室外埋管布线，BD-FD1地板埋管布线，BD-FD2，BD-FD3建筑物墙面埋管布线，FD-TO一层为地面埋管布线，沿墙壁暗管布线到TO插座底盒；二层为明槽暗管布线方式，楼道为明装线槽或者桥架，室内沿隔墙暗管布线到TO插座底盒；三层在吊顶上暗装桥架，沿隔墙暗管布线到TO插座底盒。

（1）表示___________。
（2）表示___________，可以选择单口或双口网络插座。
（3）“—”表示__________， CD-BD为四芯单模室外光缆，BD-FD为4对双绞线电缆， FD-TO为__________。
（4）此项目用到了哪些布线方式？

_____________________________________________________________________

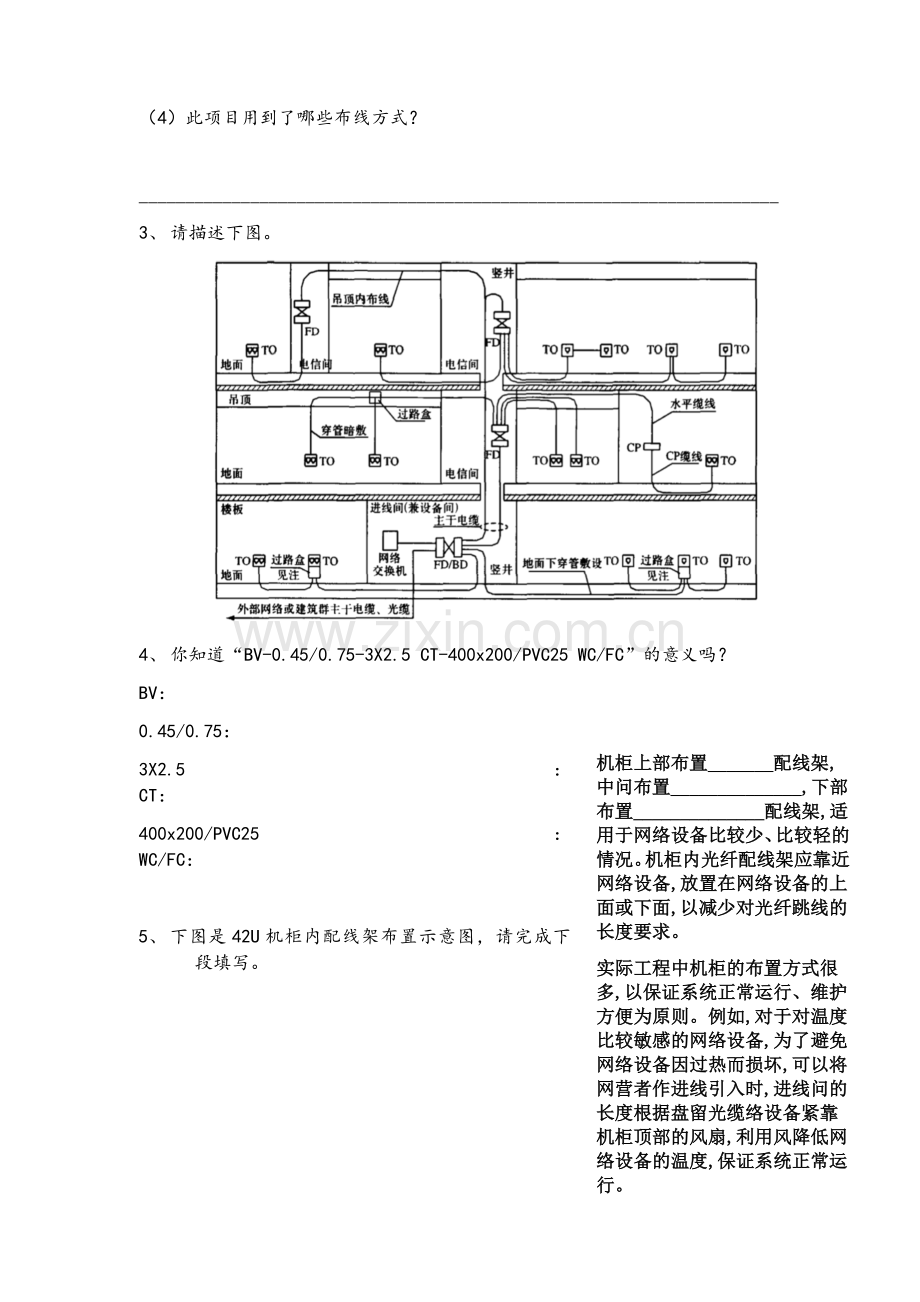

3、 请描述下图。

4、 你知道“BV-0.45/0.75-3X2.5 CT-400x200/PVC25 WC/FC”的意义吗？
BV：
0.45/0.75：
3X2.5： CT：
400x200/PVC25： WC/FC：

机柜上部布置_______配线架,中问布置______________,下部布置______________配线架,适用于网络设备比较少、比较轻的情况。机柜内光纤配线架应靠近网络设备,放置在网络设备的上面或下面,以减少对光纤跳线的长度要求。
实际工程中机柜的布置方式很多,以保证系统正常运行、维护方便为原则。例如,对于对温度比较敏感的网络设备,为了避免网络设备因过热而损坏,可以将网营者作进线引入时,进线问的长度根据盘留光缆络设备紧靠机柜顶部的风扇,利用风降低网络设备的温度,保证系统正常运行。
5、 下图是42U机柜内配线架布置示意图，请完成下段填写。

6、 会议系统布线设计
该工程项目为多媒体会议音响扩声系统，工程主要有1间小会议厅，面积40平方米，可容纳20人的小圆桌会议室，可以满足多人上网需求，会议室xx1台。会议室平面图见下：

会议室透视图：

请你根据需求，在“会议室平面图”中分别标注语音信息点和数据信息点。

7、 居民楼系统图绘制
该居民楼共5层，其建筑格局一致。请你根据下图所示，完成居民楼系统图绘制。

8、 宿舍楼综合布线系统图
请根据下图，绘制系统图
