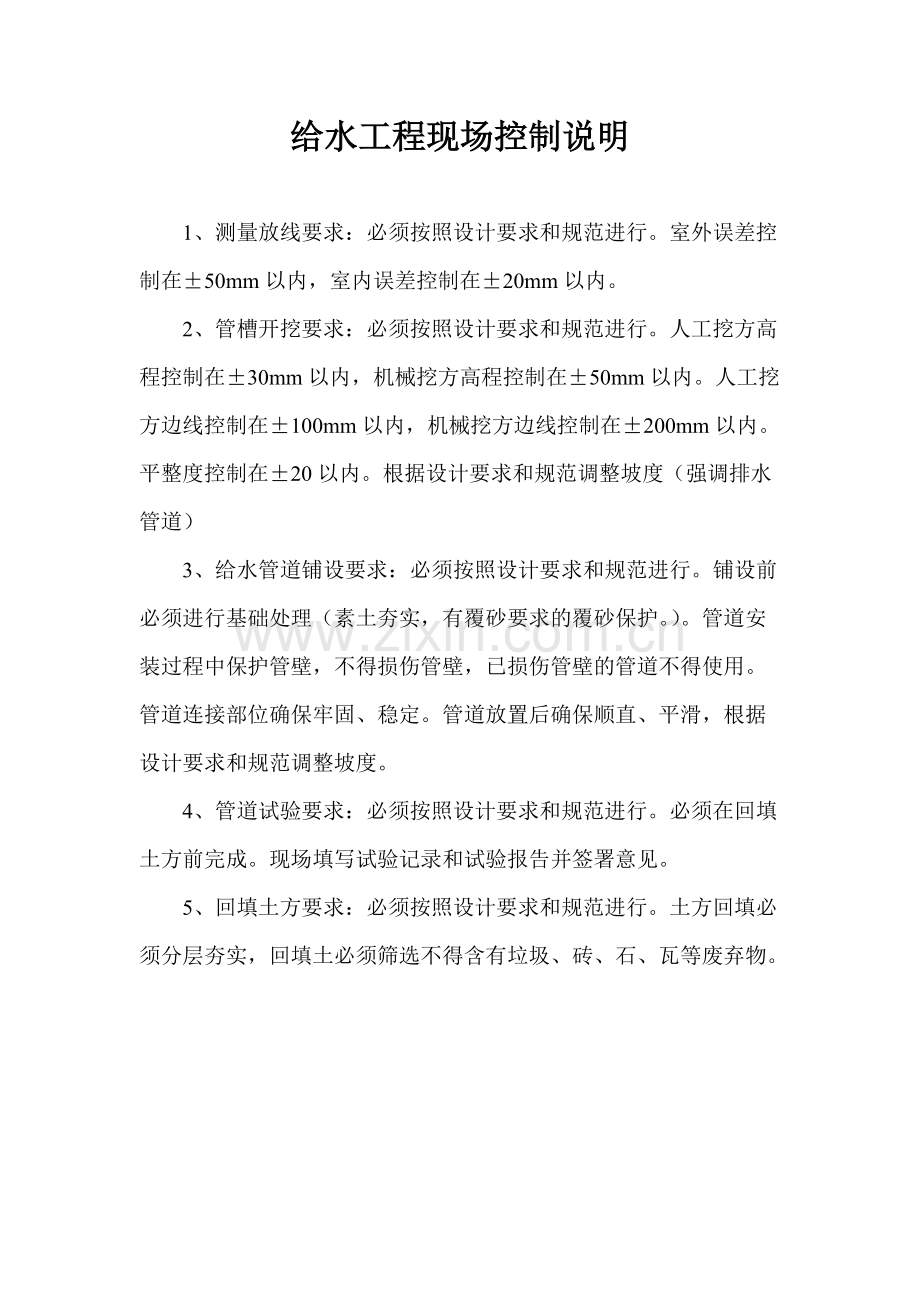

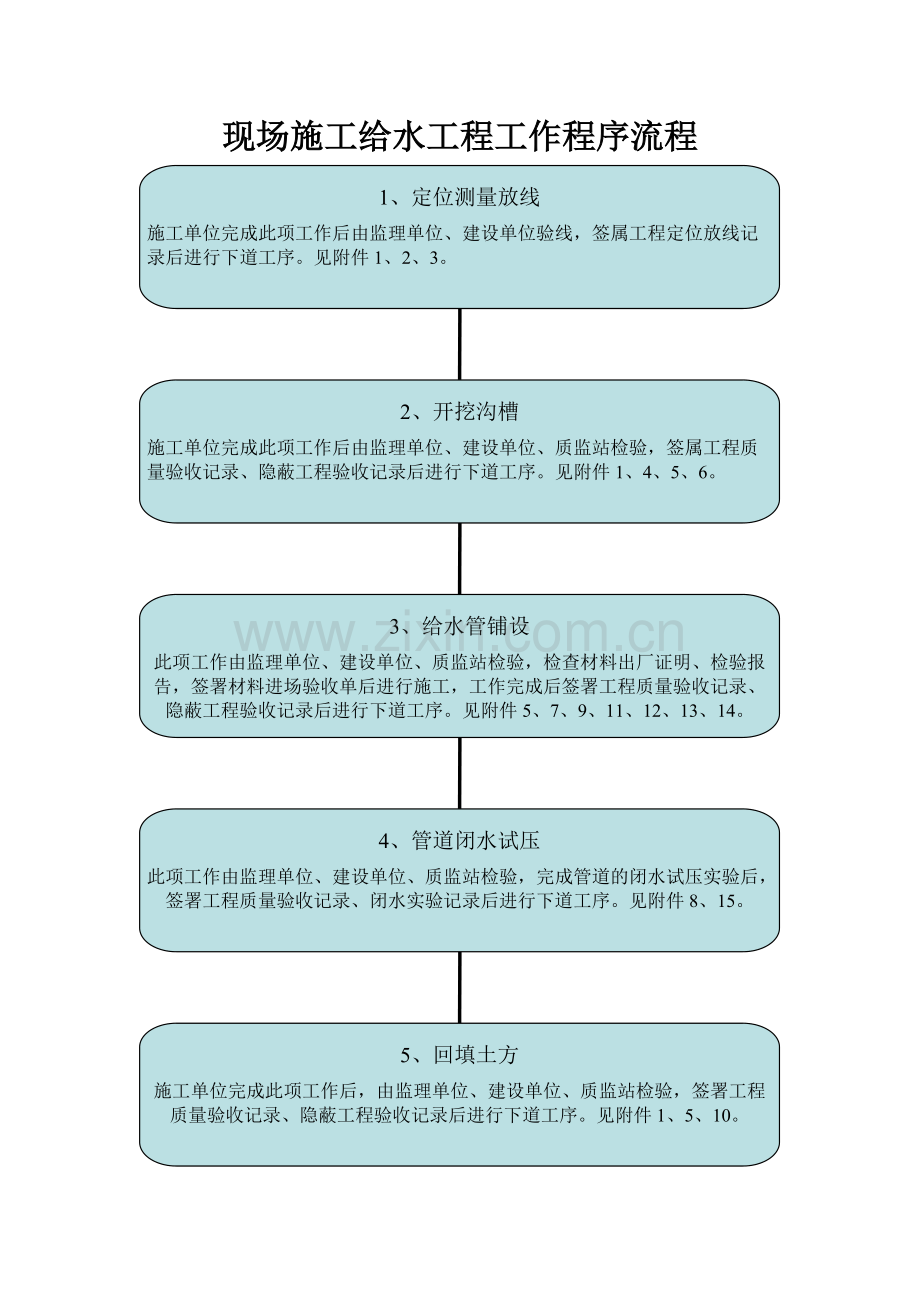

现场施工给水工程工作程序流程现场施工给水工程工作程序流程1、定位测量放线施工单位完成此项工作后由监理单位、建设单位验线，签属工程定位放线记录后进行下道工序。见附件 1、2、3。2、开挖沟槽施工单位完成此项工作后由监理单位、建设单位、质监站检验，签属工程质量验收记录、隐蔽工程验收记录后进行下道工序。见附件 1、4、5、6。3、给水管铺设此项工作由监理单位、建设单位、质监站检验，检查材料出厂证明、检验报告，签署材料进场验收单后进行施工，工作完成后签署工程质量验收记录、隐蔽工程验收记录后进行下道工序。见附件 5、7、9、11、12、13、14。4、管道闭水试压此项工作由监理单位、建设单位、质监站检验，完成管道的闭水试压实验后，签署工程质量验收记录、闭水实验记录后进行下道工序。见附件 8、15。5、回填土方施工单位完成此项工作后，由监理单位、建设单位、质监站检验，签署工程质量验收记录、隐蔽工程验收记录后进行下道工序。见附件 1、5、10。给水工程现场控制说明给水工程现场控制说明1、测量放线要求：必须按照设计要求和规范进行。室外误差控制在50mm 以内，室内误差控制在20mm 以内。2、管槽开挖要求：必须按照设计要求和规范进行。人工挖方高程控制在30mm 以内，机械挖方高程控制在50mm 以内。人工挖方边线控制在100mm 以内，机械挖方边线控制在200mm 以内。平整度控制在20 以内。根据设计要求和规范调整坡度（强调排水管道）3、给水管道铺设要求：必须按照设计要求和规范进行。铺设前必须进行基础处理（素土夯实，有覆砂要求的覆砂保护。）。管道安装过程中保护管壁，不得损伤管壁，已损伤管壁的管道不得使用。管道连接部位确保牢固、稳定。管道放置后确保顺直、平滑，根据设计要求和规范调整坡度。4、管道试验要求：必须按照设计要求和规范进行。必须在回填土方前完成。现场填写试验记录和试验报告并签署意见。5、回填土方要求：必须按照设计要求和规范进行。土方回填必须分层夯实，回填土必须筛选不得含有垃圾、砖、石、瓦等废弃物。附件 1施工测量放线报验申请表报验申请表工程名称：编号：致：根据合同约定，我方已完成 的测量放线，经自检合格，请予查验。附件：1、工程定位测量及复核记录2、工程放线定位图 承包单位（章）：项目经理：日 期：查验结果：查验结论：囗 合格 囗 纠错后重报项目监理机构：总/专业监理工程师：日 期：附件 2工工 程程 定定 位位 测测 量量 记记 录录 编 号：工程名称 施测日期 年 月 日图纸编号复测日期 年 月 日平面坐标依据使用仪器放线说明：放线依据：放线依据：定位方法：定位方法：复测结果：符合设计要求施工（测量）单位建设（监理）单位专业技术负责人施 测 人复 测 人签字栏附件 3工工 程程 放放 线线 定定 位位 图图 编 号：工程名称 施测日期 年 月 日图纸编号复测日期 年 月 日平面坐标依据使用仪器附放线图：附放线图：复测结果：符合设计要求施工（测量）单位建设（监理）单位专业技术负责人施 测 人复 测 人签字栏附件 4土方开挖工程检验批质量验收记录表土方开挖工程检验批质量验收记录表GB50202-2002GB50202-2002 编号：单位工程名称 分项工程名称土方开挖验收部位施工单位项目经理施工执行标准名称及编号建筑地基基础工程施工质量验收规范 GB50202-2002施工质量验收规范的规定允许偏差或允许值（mm）挖方场地平整项目柱基基坑基槽人工机械管沟地（路）面基层施工单位检查评定记录监理(建设)单位验收记录1标高-503050-50-50合格2长度、宽度（由设计中心）线向两边量）+200-50+300-100+500-150+100-30合格主控项目3边坡设计要求符合要求1表面平整度2020502020符合要求一般项目2基底土性设计要求素土夯实专业施工员施工班组长施工单位检查评定结果 主控项目全部合格，一般项目满足规范规定要求项目质量检查员：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目负责人）：年 月 日附件 5隐蔽工程检查验收记录隐蔽工程检查验收记录 编号：工程名称施工单位隐检项目隐检范围 基槽隐检内容及检查情况验收意见处理情况复查人：日期：年 月 日 建设单位监理单位施工项目技术负责人质检员附件 6基土垫层检验批质量验收记录表基土垫层检验批质量验收记录表 GB50209-2002GB50209-2002 编号：单位工程名称 分项工程名称基土垫层验收部位施工单位项目经理施工执行标准名称及编号混凝土结构工程施工质量验收规范 GB50204-2002施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1基土土料设计要求素土夯实2基土压实第 4.2.5 条压实度大于 93%1表面平整度15mm87632876322标高0，-50mm323223442332322344233坡度3/1000，且不大于 30mm6376363763主控项目4表面允许偏差厚度1/103123231232专业施工员施工班组长施工单位检查评定结果 主控项目全部合格，一般项目满足规范规定要求项目质量检查员：年 月 日 监理（建设）单位验收结论专业监理工程师：（建设单位项目负责人）：年 月 日附件 7室室外外给给水水管管道道安安装装工工程程检检验验批批质质量量验验收收记记录录编号：单位工程名称分项工程名称灌溉给水管安装验收部位C 区灌溉给水施工单位项目经理施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1埋地管道覆土深度第 9.2.1 条合格2给水管道不得直接穿越污染源第 9.2.2 条合格3管道上可拆和易腐件，不埋在土中第 9.2.3 条合格4管井内安装与井壁的距离第 9.2.4 条合格5管道的水压试验第 9.2.5 条合格6埋地管道的防腐第 9.2.6 条合格主控项目7管道冲洗和消毒第 9.2.7 条/1管道和支架的涂漆第 9.2.9 条符合要求2阀门、水表安装位置第 9.2.10 条符合要求3给水与污水管平行铺设的最小间距第 9.2.11 条/4管道连接符合规范要求第 9.2.12,第 9.2.13,第 9.2.14,第 9.2.15,第 9.2.16,第 9.2.17符合要求埋 地100mm铸铁管敷设在沟槽内50mm埋 地100mm75443585377544358537坐标钢管、塑料管、复合管敷设在沟槽内或架空40mm埋 地50mm铸铁管敷设在地沟内30mm埋 地50mm 35285140302451403024标高钢管、塑料管、复合管敷设在沟槽内或架空30mm铸铁管直段（25m 以上）起点终点40mm一般项目5管道安装允许偏差水平管纵横向弯曲钢管、塑料管、复合管直段（25m 以上）起点终点30mm3132320192827151213专业工长（施工员）施工班组长施工单位检查评定结果主控项目全部合格，一般项目满足规范规定要求项目专业质量检查员：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日附件 8管道管道(设备设备)强度试验记录强度试验记录编号：单位工程名称分项工程名称室外管道试压施工图号SS-03执行的规范编号及条款GB50268-97工作压力(MPa)不低于 0.35Mpa管道材质PP-R试验介质水试验仪器型号 精度施工日期试验日期部位压力规定值(MPa)稳压时间(min)压力降(MPa)试验情况1试验压力1.02400符合要求工作压力2试验压力1.02400符合要求工作压力3试验压力1.02400符合要求工作压力说明:全长 320 米，截止阀 13 个试验结果:监理(建设)单位:(公章)专业监理工程师:(建设单位代表):年 月 日施工单位:河南万绿园林绿化工程有限公司(公章)专业施工员:质检员:年 月 日附件 9喷灌器具安装分项工程质量检验评定表喷灌器具安装分项工程质量检验评定表工程名称：部位：C 区灌溉给水项 目质 量 情 况1喷灌器具的规格、型号、扬程、压力指标必须符合设计要求和施工规范的规定符合设计要求和施工规范的规定2喷灌器具的出地标高，进出口的接头节点处理必须符合设计要求和施工规范的规定符合设计要求和施工规范的规定保证项目3安装器具前，应对管路系统进行冲洗，直到流出的水变清为止符合设计要求和施工规范的规定实 测 值 （mm）项 目允许范围123456789101间距射程的 0.81.22位置避开树木、高杆植物3工作压力中偏大值4摇臂式喷头顶端超越植物、尽可能低5间距射程的 0.81.26位置避开树木、高杆植物7工作压力根据水源压力选择8连接采用铰接接头9埋入式喷头顶盖保持竖直、地面平齐10上游加装一个手动阀门11阀门井直径不小于 80cm12阀门离地不小于 20cm13电磁阀导线采用防水接头14过滤器安装位置便于拆洗、清理15快速取水阀顶盖地面平齐 允许偏差项目16阀门箱顶盖地面平齐保证项目检查结果允许偏差项目实测 13 点，其中合格 13 点，合格率 100 评定等级施工单位：工程技术负责人：核定等级监理单位：监理工程师：附件 10土方回填工程检验批质量验收记录表土方回填工程检验批质量验收记录表GB50268-97GB50268-97 编号：单位工程名称分项工程名称土方回填工程验收部位C 区给水管道施工单位项目经理 施工执行标准名称及编号给排水管道工程施工及验收规范GB50268-97施工质量验收规范的规定允许偏差或允许值（mm）场地平整检查项目桩基基坑基槽人工机械管沟地（路）面基础层施工单位检查评定记录监理(建设)单位验收记录1标高-503050-50-50合格主控项目2分层压实系数设计要求分两层回填压实，压实系数大于 95%。1回填土料设计要求合格2分层厚度及含水量设计要求符合要求一般项目3表面平整度2020302020符合要求专业施工员施工班组长施工单位检查评定结果主控项目全部合格，一般项目满足规范规定要求项目质量检查员：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）：年 月 日附件 11工程材料工程材料/构配件构配件/设备报审表设备报审表编号：工程名称：致：我单位与 年 月 日 进场的工程材料/构配件/设备/数量如下（见附件）。现将质量证明文件及自检结果报上，拟用于下述部位 阀门井 的工作，现报上该工程报验申请表，请予以审查和验收。附件：1、进场清单及质量证明文件施工单位：项目经理：日 期：查验结果：经检查上述工程材料/构配件/设备，符合/不符合 设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。项目监理机构：总/专业监理工程师：日 期：附件 12材材 料料 进进 场场 清清 单单 编 号：单位工程名称分项工程名称给排水工程验收部位阀门井室施工单位项目经理材料名称规格及型号数量单位产地阀门D10005个以下为无施工单位项目质量检查员：年月日监理工程师：（建设单位项目负责人）年月日附件 13潜水泵安装分项工程质量检验评定表潜水泵安装分项工程质量检验评定表工程名称：部 位：取水井项 目质 量 情 况1潜水泵的规格、型号、扬程指标必须符合设计要求和施工规范的规定符合设计要求和施工规范的规定保证项目2潜水泵座的标高，泵进出口的接头节点处理必须符合设计要求和施工规范的规定符合设计要求和施工规范的规定实 测 值 （mm）项 目允许偏差(mm)123456789101水泵座预埋高程212-1-11-12-11-12水泵座预埋水平度0。1000.100000.100.13进水门流道中心线与水泵中心偏差322133211214相邻水泵间距偏差55电源及信号线路进出孔密封符合设计要求 6电源线完整、无损伤、接头密封符合设计要求 允许偏差项目保证项目检查结果允许偏差项目实测 点，其中合格 点，合格率 评定等级施工单位：工程技术负责人：核定等级监理单位：监理工程师：
