建筑施工图识图.ppt

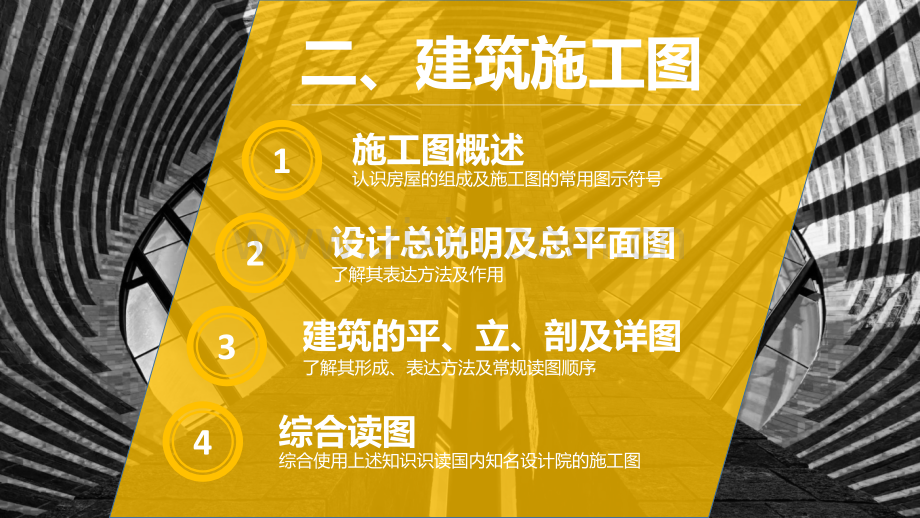

建筑工程识图与放样教程2020新版Drawings Recognition&Fine Setting out Tutorial for Construction Workers 建筑施工图部分二、建筑施工图1施工图概述认识房屋的组成及施工图的常用图示符号2设计总说明及总平面图了解其表达方法及作用3建筑的平、立、剖及详图了解其形成、表达方法及常规读图顺序4综合读图综合使用上述知识识读国内知名设计院的施工图房屋建造图纸的组成 建筑形体一般由基础、内外墙、柱、楼板、梁、屋面、楼梯、电梯、玻璃幕墙、雨棚、门、窗等构件构成。但房屋本体建造完成后，还需针对该建筑的使用功能对它进行精装修及设备安装配套，如天棚或天花吊顶、墙壁和地面装饰、各类型的照明灯具、动力机具、空气调节设备、给排水及消防设施管路、卫生间设备、酒店餐厅设备、室内各种固定及活动家具等等。上述各工序均需按图施工，因此建造房屋需要各类工种的设计图，如：建筑施工图、结构施工图、给排水施工图、电气及设备安装施工图、弱电及通讯网络施工图、空调施工图、厨、餐、卫生设备施工图等等，多工种协调配合施工才能使该建筑的使用功能达致完美。第一第一课 建筑施工图0101建筑施工图一般由设计院制作。要求画出房屋各部位的建造详图，用于指导施工。建筑施工图一般包含以下内容：1.施工图设计总说明2.总平面图3.建筑平面图4.建筑立面图5.建筑剖面图6.建筑详图7.施工图所引用的国标规范8.设计师编制的本项目设计规范下图是一般建筑施工图的图纸目录清单实例 它把一个单体楼的平、立、剖图纸全部保存在一个电子档中，所以从清单上看似乎数量不多，但用CAD来打开文件查看，可以知道内容是不少的。概述（常见于境外设计项目）图纸的比例0 02 2图样的比例是图形与实物相对应的尺寸之比值。1:X 意为实际尺寸是图纸的X倍数；比例一般注写在图名的右侧，比图名的字体稍小。根据图样的用途与复杂程度，可选用下列常用比例清单中的各种比例:1:1，1:2，1:5，1:10，1:20，1:50；1:100，1:150，1:200，1:500；1:1000，1:2000，1:5000；1:10000，1:20000，1:50000，1:100000，1:200000亦可用以下比例：1:3，1:4，1:6，1:15，1:25，1:30，1:40，1:60，1:80；1:250，1:300，1:400，1:600比例的计算方式：1:50；指图上1毫米，代表实际50毫米；则，图上100mm=50*100=5000mm=5m(米)；1:250；指图上1毫米，代表实际250毫米；则，图上23mm=250*23=5750mm=5.75m(米)；1:300；指图上1毫米，代表实际300毫米；则图上30mm=300*30=9000mm=9m(米)；同理：1:1000；指图上1毫米，代表实际1000毫米，亦即1米；1:10000；指图上1毫米，代表实际10000毫米，亦即10米；1:100000；指图上1毫米，代表实际100000毫米，亦即100米；一般情况下，一个图样只选用一种比例。特殊情况下，可自选比例。这时除应注明绘图比例外，还应在适当的位置绘制相应的比例尺图样，如上图。参照国标GBT 50001-2017单位的中英文对照：毫米mm，厘米cm，米m，千米或公里km 1km(千米/公里)=1000m(米)，1m(米)=100cm(厘米)=1000mm(毫米);要注意实测图纸的比例，以免受打印图纸的比例不准确之害。检查及复核图纸的比例0 02 2通常情况下，我们可以信任图纸的尺寸比例关系。但也有图纸所显示的比例与实际不符的情况发生，故如果我们不能根据图上所标注的尺寸数据进行工作，而要通过测量图纸采集数据时，我们应对图纸的比例进行复核。复核所用的工具：比例尺（如下图）我们平时所使用的钢卷尺，它的公制刻度是厘米和毫米，可以看作是1:100的比例尺。如果使用者擅长心算，亦可把它当作1:50、1:200、1:500 等多种比例尺进行使用。当作 1:50 的比例尺使用时，其刻度的1厘米即为实际距离的0.5米；当作1:100的比例尺使用时，其刻度的1厘米即为实际距离的1米；当作1:200的比例尺使用时，其刻度的1厘类即为实际距离的2米；当作1:500的比例尺使用时，其刻度的1厘米即为实际距离的5米；0202建筑施工图中的常用符号 1定位轴线的圆一般为10mm直径的细实线圆横向编号从左至右用数字，标在图的下方，竖向编号从下至上用字母，标在图的左侧。定位轴线第二第二课0202建筑施工图中的常用符号 2标高符号常用直角等腰三角形来表示标高标高以米为单位，精确到小数点后三位标高的正数不标“+”标高的负数需标“-”以细实线绘制绝对标高相对标高0303建筑施工图中的常用符号 3索引符号的圆一般为10mm直径的细实线圆索引符号若引用的是剖面详图，则在被剖切的位置画剖切位置线，并用引出线引出符号，引出线所在的一侧为剖切投射方向。索引符号0404建筑施工图中的常用符号 4详图符号的圆一般为14mm直径的粗实线圆指北针的圆一般为24mm直径的细实线圆，其尾部宽度约为3mm，或其宽度为直径的1/8，头部标有“北”或“N”钢筋、零件、杆件、设备等的编号的圆一般为4-6mm直径的细实线圆详图符号、指北针等0505建筑施工图中的常用符号 5引出线一般为细实线绘制，一般为与水平成30。、45。、60。、90。的直线，或经上述角度再折为水平线。文字说明写在水平线上方。附常用图例引出线 建筑施工图的常用图例什么是图例呢？房屋建筑图是把建筑形体按比例缩小绘制的，各部位及所用的材料也不可能如绘画般地如实绘制，所以国标规定了统一的画法用来表示这些内容，这种画法的样稿即称为图例。第三第三课参照国标GBT 50001-2017建筑施工图中一般有三种类型的图例：1，常用建筑材料的图例2，常用总平面图的图例3，常用平、立、剖面及详图的图例 设计总说明及总平面图设计总说明，主要是对图纸上不能详细注写的施工用料、工艺及所采用的法规、标准等要求作具体的文字说明，并对设计依据、工程概况进行说明。具体有以下几部分：1。设计依据2。工程概况3。标高4。主要工程做法，包括：墙体，防水防潮，门窗，室外，安装，装修，消防，节能等等（因案例的总说明一般均由较多的文字组成，在课堂上讲解耗时较长且意义不大，故将其放在教学课件中，由同学们课后自由学习）第四第四课总平面图，用于表达拟建工程周围一定范围内的布置及地形情况，该图用正投影法及规定的图例表达，是正投影图中的水平投影图，如拟建房屋在山地上，则加上标高投影的等高线。其表达的一般有下列内容：1。测量坐标网格或建筑坐标网格2。新建建筑的坐标、朝向、层数3。原有建筑及拆除建筑的位置4。新建、原有建筑的名称与室内外标高5。周围的绿化与道路布置情况6。周围的地形、水域、土坡7。图名、比例、指北针或风向频率玫瑰图8。补充图例 建筑平面图用水淹法来解释建筑平面图：假想水淹到每层的室内标高1.2米处，然后将水面以上的部分移开后得到的平面。有多少层楼就淹多少层。建筑平面图也是剖面图，只有屋顶平面图是投影图，即在屋顶上方向下投影所得。被剖切到的墙体及柱子等的轮廓线用粗实线表示，小比例时可涂黑。建筑平面图按层来命名。第五第五课读出建筑平面图表达的内容：1.墙、柱的定位轴线、编号及墙、柱的位置；2.平面布局、房间的位置及名称；3.门窗的位置及开启方向；4.楼梯、电梯的位置，楼梯的上下方向；5.入口门厅、台阶、阳台、雨棚、散水、排水沟、雨水管的位置；6.标注尺寸及室内外标高；7.各房间的内部布置；8.高窗、洞口、通气孔、槽、地沟等不可见部分，则应以虚线表示；9.在底层平面图画出建筑剖面图的剖切符号及编号；10.有关详图的索引符号；11.画出指北针；12.屋面平面图表达内容一般有女儿墙、檐沟、分水线、雨水口、屋面、坡度上人孔、索引符号等。建筑立面图房屋的立面图就是其正面、各个侧面及背面的正投影图。建筑施工图中，对于房屋有几个立面就会画几个建筑立面图。地坪线用特粗线表示，房屋轮廓线用粗实线表示，门窗洞用中实线表示，其它可见构件的轮廓线用细实线表示。建筑立面上各部位的用材及色彩一般应标注在图面上。有定位轴线的建筑，其立面图一般以轴线号编写立面图名称，无轴线的以各面的朝向确定名称。第五第五课读出建筑立面图表达的内容：1.建筑立面两端定位轴线及编号；2.地坪线、建筑立面轮廓线；3.门、窗的形状、位置及开启方向；4.建筑外墙面可见构件的投影，如阳台、雨棚、台阶、雨水管等；5.建筑外墙的面材、色彩的文字说明；6.标注尺寸与标高；7.详图索引符号；8.图名及比例；建筑剖面图建筑剖面图一般选在建筑内部的空间结构比较复杂或需要着重表达其构造特征或具有代表性的部位。剖切符号标注在底层。地坪线用特粗线，剖切到的墙体、柱、楼板等用粗实线，其它可见构件的轮廓线用细实线。以国标的材料图例及标准绘制剖面图中使用的材料。建筑剖面图的图名以剖切位置编号命名。第五第五课读出建筑剖面图表达的内容：1.看图名、比例；2.看外墙与剖切到的墙体的定位轴线及编号；3.注意查看是否有阶梯剖切等特殊情况；4.注意查看剖切平面剖到的墙体、门窗、楼梯平台、楼梯段、楼板、屋顶、女儿墙、台阶、阳台、雨棚等；5.注意查看所剖切到的形体所使用的材料；6.注意所剖切到的形体的高度（如门窗）及特别标注的其这尺寸；7.注意所剖切到的墙体的厚度以及如扶手栏杆等的尺寸；8.注意查看标高的标注情况，对于多层或高层的建筑，要注意是否有多标高的复合标注；建筑详图或大样图表达建筑构件细部、剖面节点的形状、材料、做法的正投影图样，称为详图或大样其特点是使用大比例尺、图形表达详细、尺寸标注齐全详图是平、立、剖面图的补充，对于套用标准图集的，只要标注图集名称编号及页码，可不画详图详图的个数以能足够清楚表达所需表达的内容为准被剖切到的墙、柱的轮廓线为粗实线，其余未剖切到的为细实线材料的图例符号及图名的标注方式按国标绘制及标注第五第五课读出建筑详图表达的内容：1.在平、立、剖面图中，按所标注的剖切索引符号查找相应图纸上的详图或大样图；2.要注意详图中所标注所使用的材料，但有些材料会直接以文字标注在图上，也可能使用国标的图例，也可能写在施工图总说明中；3.在读图时要注意其定位尺寸、轴线位置、标高等，许多详图会同时指代多个位置的构造；4.也有一些详图会在详图的基础上再剖切局部，以表达更细致的构件的构造方式；综合看图综合看图第六第六课读出建筑详图表达的内容：
