挖孔桩施工控制要点.doc

河北省茅荆坝（冀蒙界）至承德公路

挖
孔
桩
施
工
指
导
书

承赤高速公路总监办
二0一一年三月十四日

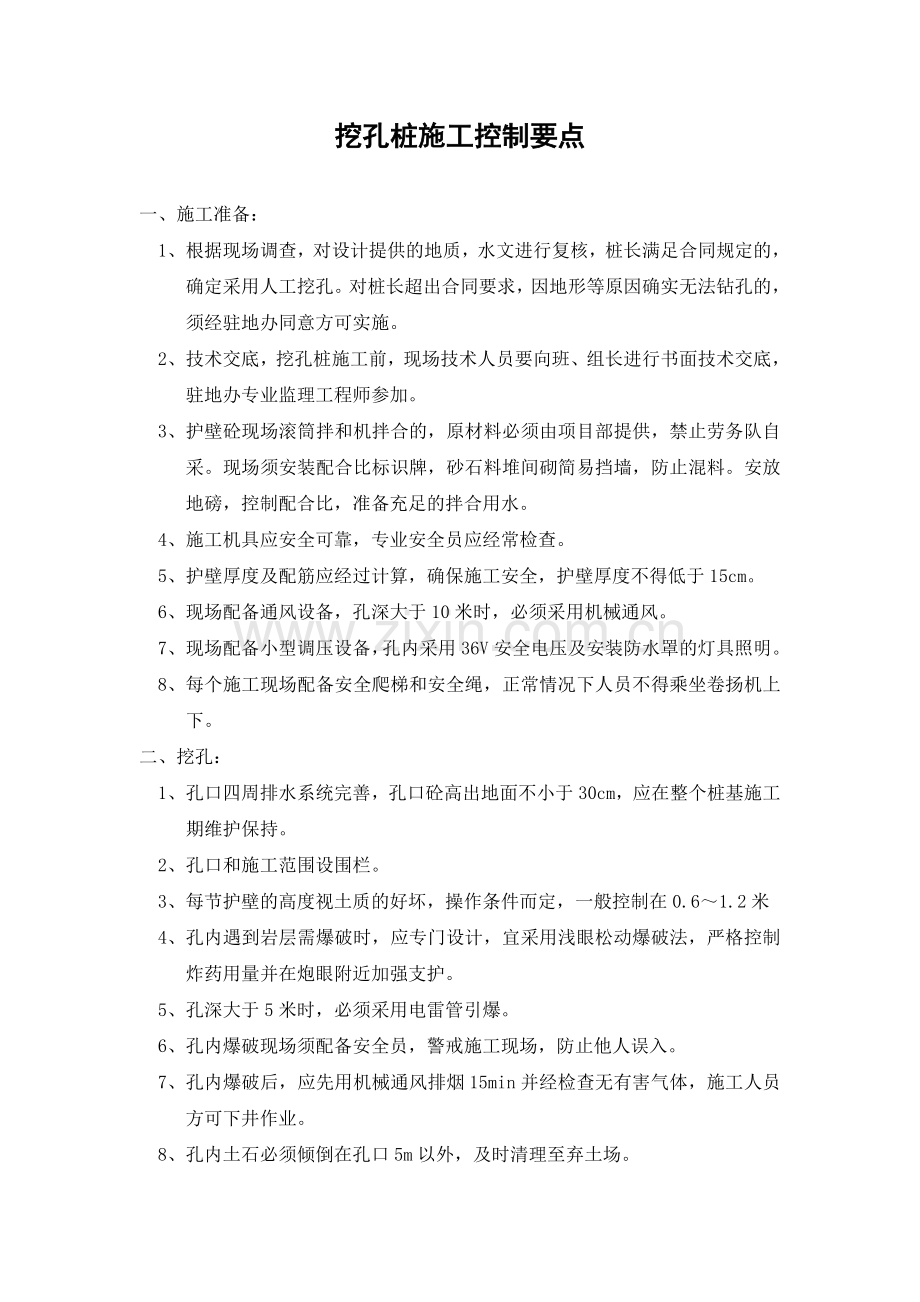

挖孔桩施工控制要点

一、 施工准备：
1、 根据现场调查，对设计提供的地质，水文进行复核，桩长满足合同规定的，确定采用人工挖孔。对桩长超出合同要求，因地形等原因确实无法钻孔的，须经驻地办同意方可实施。
2、 技术交底，挖孔桩施工前，现场技术人员要向班、组长进行书面技术交底，驻地办专业监理工程师参加。
3、 护壁砼现场滚筒拌和机拌合的，原材料必须由项目部提供，禁止劳务队自采。现场须安装配合比标识牌，砂石料堆间砌简易挡墙，防止混料。安放地磅，控制配合比，准备充足的拌合用水。
4、 施工机具应安全可靠，专业安全员应经常检查。
5、 护壁厚度及配筋应经过计算，确保施工安全，护壁厚度不得低于15cm。
6、 现场配备通风设备，孔深大于10米时，必须采用机械通风。
7、 现场配备小型调压设备，孔内采用36V安全电压及安装防水罩的灯具照明。
8、 每个施工现场配备安全爬梯和安全绳，正常情况下人员不得乘坐卷扬机上下。
二、 挖孔：
1、 孔口四周排水系统完善，孔口砼高出地面不小于30cm，应在整个桩基施工期维护保持。
2、 孔口和施工范围设围栏。
3、 每节护壁的高度视土质的好坏，操作条件而定，一般控制在0.6～1.2米
4、 孔内遇到岩层需爆破时，应专门设计，宜采用浅眼松动爆破法，严格控制炸药用量并在炮眼附近加强支护。
5、 孔深大于5米时，必须采用电雷管引爆。
6、 孔内爆破现场须配备安全员，警戒施工现场，防止他人误入。
7、 孔内爆破后，应先用机械通风排烟15min并经检查无有害气体，施工人员方可下井作业。
8、 孔内土石必须倾倒在孔口5m以外，及时清理至弃土场。
9、 嵌岩桩挖至弱风化岩层厚，岩样留存影像资料，并进行强度试验。
10、 嵌岩深度不能满足设计要求，通知监理工程师，启动变更程序。
11、 嵌岩桩孔深超出设计深度50mm以上且嵌岩深度满足要求后，清除孔底松土、沉渣、杂物，如地质复杂，应用钢钎探明孔底以下地质情况，并报监理人员复查。
12、 当桩底进入倾斜岩层时，桩底应凿成水平状或台阶形
13、 在施工间歇期或成孔后，孔口用井盖覆盖。
三、 砼浇筑：
1、 当孔内渗水上升速度较大（参考值＞6mm/min）时，须采用下灌注方法。水下灌注按照规范和标准化要求施工，不再另作要求。
2、 当孔内渗水上升速度较小（参考值≤6mm/min）时，可采用干灌工艺。
3、 砼塌落度控制在70～90mm。
4、 采用导管或串筒浇筑，导管（串筒）应垂直放置，尽量靠近孔中心，距桩底不大于2m。
5、 开始灌注时，应配备排水设施，孔底积水不应超过50mm。
6、 灌注速度应尽可能加快，桩顶4m以内的砼应采用振捣措施。
7、 灌注完毕桩顶须高出设计高程不小于20cm，桩头进行洒水养生。
四、 质量检验：
1、 桩身砼所用的材料及配合比须符合要求。
2、 按《公路桥涵施工规范》和《公路工程质量检验评定标准》验收检查。
3、 孔底清渣须由项目部技术员和驻地办监按理员共同确认，并留存影像资料。
4、 每台拌和机每天留存护壁砼试件3组。
五、 环境保护、
1、孔内土石不得倾倒在河道或山坡上，应集中运至弃土场。
2、机械维修的废油废液、工人的生活垃圾不得乱丢乱弃，要集中处置。
3、尽量减少工作面的开挖，减少对植被的破坏。
4、严禁采用明火取暖。
5、在噪声敏感区域施工，须采取降噪措施，并给予公示。尽量避免夜间施工。
6、使用满足照明要求又不刺眼的新型灯具，并采取遮挡措施，减少对周围居民的影响，以及对自然界趋光性动物的影响。
7、加强对施工人员进行文明施工教育。
