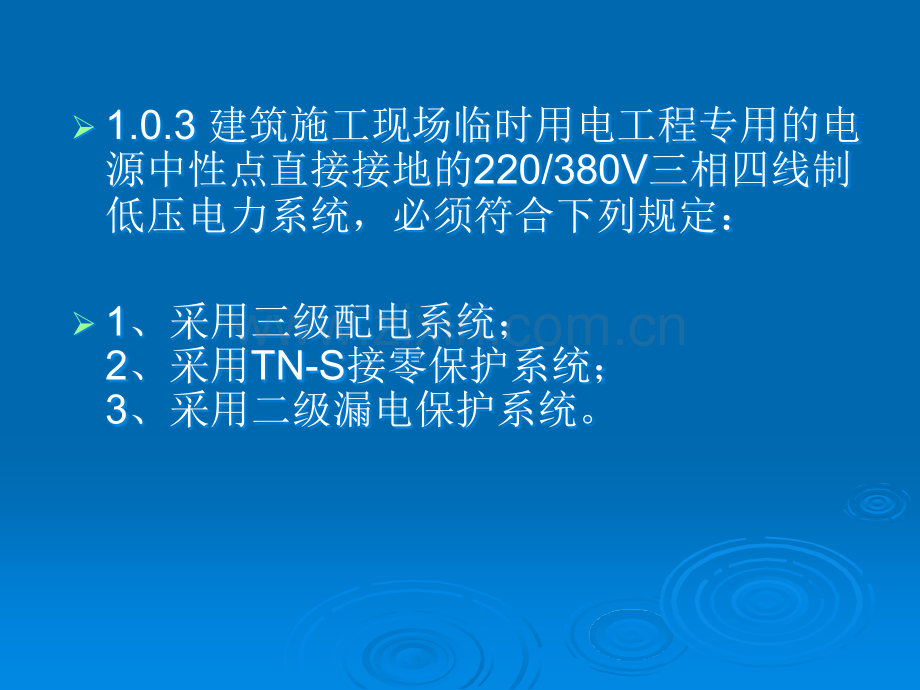

施工现场临时用电安全技术规范施工现场临时用电安全技术规范JGJ462005强制性条文强制性条文 山西冶金岩土四公司1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用TN-S接零保护系统；3、采用二级漏电保护系统。3.1.4 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。3.1.5 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。3.3.4 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。5.1.1 在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器侧零线处引出（图5.1.1）。（缺图）5.1.2 5.1.2 当施工现场与外电线路公用同一供电系统时，当施工现场与外电线路公用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。电气设备的接地、接零保护应与原系统保持一致。不得一部分设备总保护接零，另一部分设备作保不得一部分设备总保护接零，另一部分设备作保护接地。采用护接地。采用TNTN系统作保护零线时，工作零线系统作保护零线时，工作零线（N N线）必须通过总漏电保护器，保护零线（线）必须通过总漏电保护器，保护零线（PEPE线）必须由电源进线零线重复接地处或总漏电保线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部护器电源侧零线处，引出形成局部TN-STN-S接零保护接零保护系统（图系统（图5.1.25.1.2）。（缺图）。（缺图）5.1.10 PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。5.3.2 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中，所用重复接地的等效电阻值不应大于10。5.4.7 做防雷接地机械上的电气设备，所连接的PE线必须同时作重复接地，同一台机械电气设备的重复接地和机械的防雷接地可公用同一接地体，但接地电阻应符合重复接地电阻值的要求。6.1.6 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。6.1.8 配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。6.2.3 发电机组电源必须与外电线路电源连锁，严禁并列运行。6.2.7 发电机组并列运行时，必须装设同期装置，并在机组同步运行后再向负载供电。7.2.1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。7.2.3 电缆线路应采用埋地或架空敷设，严禁严地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。8.1.3 每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。8.1.11 配电箱的电气安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电气安装绝缘；PE线端子板必须与金属电器安装板做电器连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。8.2.10 开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。8.2.11 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。8.2.15 配电箱、开关箱的电源进线端严禁采用插头和插座作活动连接。8.3.4 对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。9.7.3 对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时，必须首先将其开关箱分闸断电，呈现可见电源分断点，并关门上锁。10.2.2 下列特殊场所应使用安全特低电压照明：1、隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V；2、潮湿和易触及带电场所的照明，电源电压不得大于24V；3、特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。10.2.5 照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。10.3.11 对夜间影响飞机和车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。谢谢大家！
