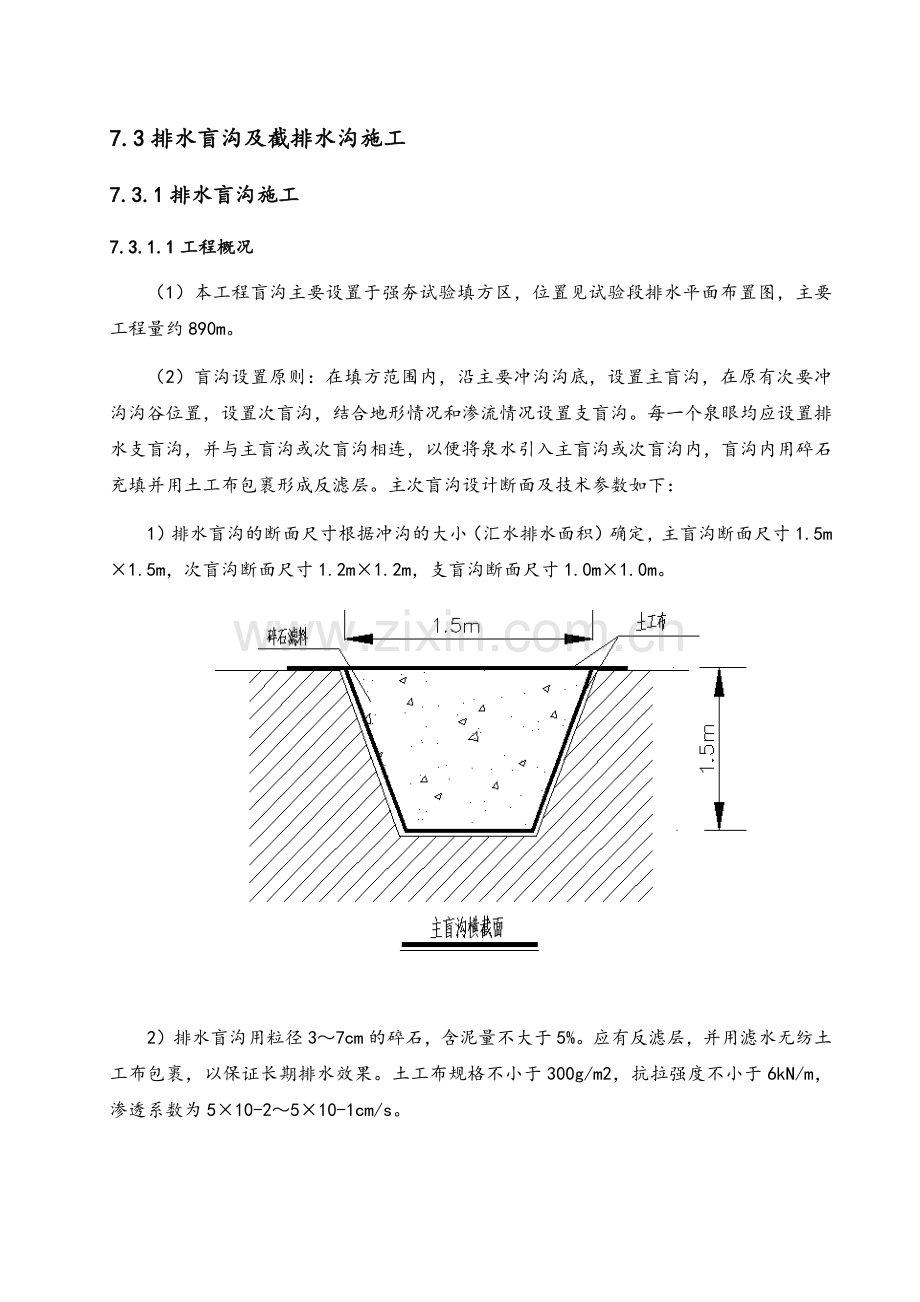

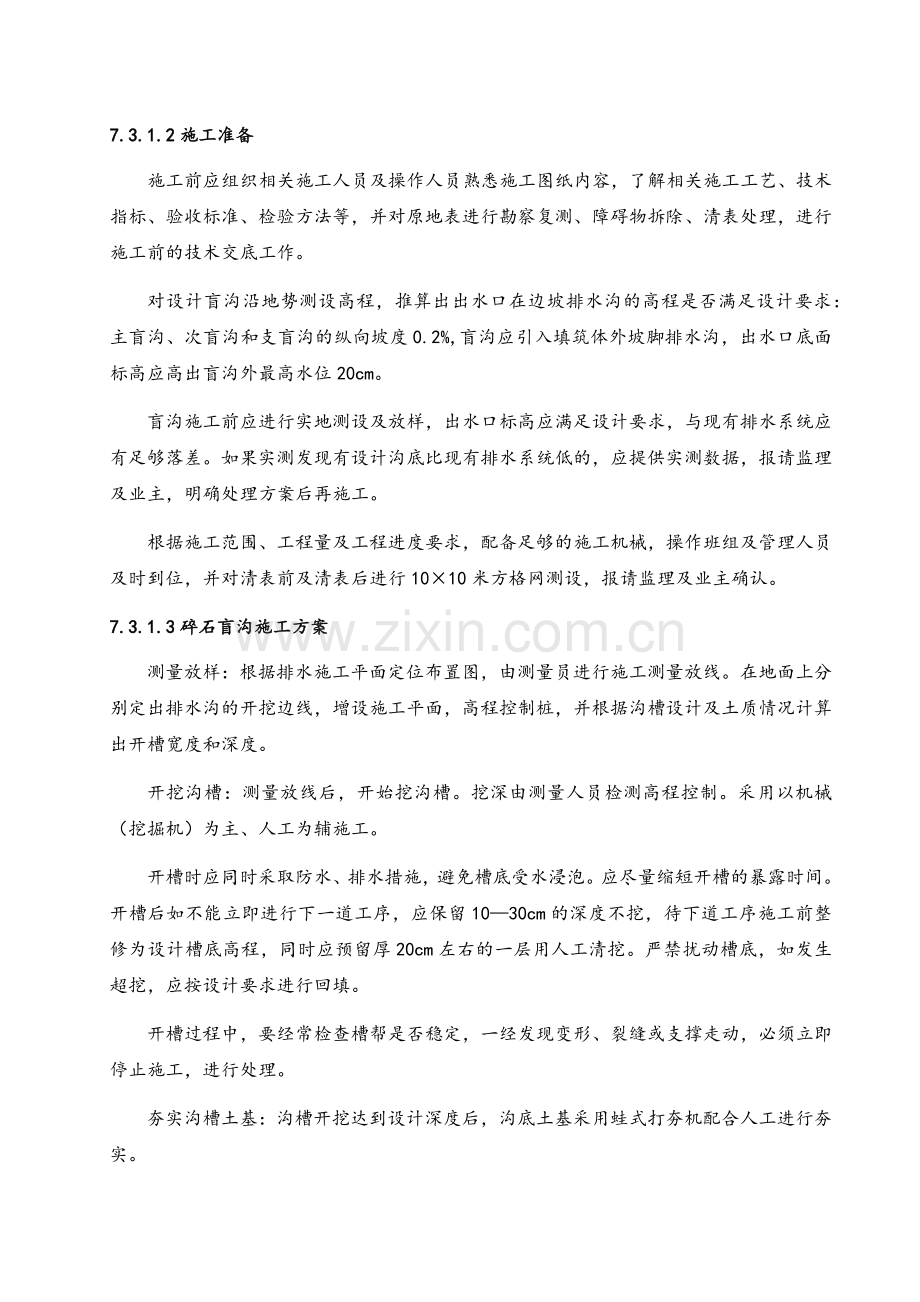

7.3排水盲沟及截排水沟施工7.3.1排水盲沟施工7.3.1.1工程概况（1）本工程盲沟主要设置于强夯试验填方区，位置见试验段排水平面布置图，主要工程量约890m。（2）盲沟设置原则：在填方范围内，沿主要冲沟沟底，设置主盲沟，在原有次要冲沟沟谷位置，设置次盲沟，结合地形情况和渗流情况设置支盲沟。每一个泉眼均应设置排水支盲沟，并与主盲沟或次盲沟相连，以便将泉水引入主盲沟或次盲沟内，盲沟内用碎石充填并用土工布包裹形成反滤层。主次盲沟设计断面及技术参数如下：1）排水盲沟的断面尺寸根据冲沟的大小（汇水排水面积）确定，主盲沟断面尺寸1.5m1.5m，次盲沟断面尺寸1.2m1.2m，支盲沟断面尺寸1.0m1.0m。2）排水盲沟用粒径37cm的碎石，含泥量不大于5%。应有反滤层，并用滤水无纺土工布包裹，以保证长期排水效果。土工布规格不小于300g/m2，抗拉强度不小于6kN/m，渗透系数为510-2510-1cm/s。7.3.1.2施工准备施工前应组织相关施工人员及操作人员熟悉施工图纸内容，了解相关施工工艺、技术指标、验收标准、检验方法等，并对原地表进行勘察复测、障碍物拆除、清表处理，进行施工前的技术交底工作。对设计盲沟沿地势测设高程，推算出出水口在边坡排水沟的高程是否满足设计要求：主盲沟、次盲沟和支盲沟的纵向坡度0.2%,盲沟应引入填筑体外坡脚排水沟，出水口底面标高应高出盲沟外最高水位20cm。盲沟施工前应进行实地测设及放样，出水口标高应满足设计要求，与现有排水系统应有足够落差。如果实测发现有设计沟底比现有排水系统低的，应提供实测数据，报请监理及业主，明确处理方案后再施工。根据施工范围、工程量及工程进度要求，配备足够的施工机械，操作班组及管理人员及时到位，并对清表前及清表后进行1010米方格网测设，报请监理及业主确认。7.3.1.3碎石盲沟施工方案测量放样：根据排水施工平面定位布置图，由测量员进行施工测量放线。在地面上分别定出排水沟的开挖边线，增设施工平面，高程控制桩，并根据沟槽设计及土质情况计算出开槽宽度和深度。开挖沟槽：测量放线后，开始挖沟槽。挖深由测量人员检测高程控制。采用以机械（挖掘机）为主、人工为辅施工。开槽时应同时采取防水、排水措施，避免槽底受水浸泡。应尽量缩短开槽的暴露时间。开槽后如不能立即进行下一道工序，应保留1030cm的深度不挖，待下道工序施工前整修为设计槽底高程，同时应预留厚20cm左右的一层用人工清挖。严禁扰动槽底，如发生超挖，应按设计要求进行回填。开槽过程中，要经常检查槽帮是否稳定，一经发现变形、裂缝或支撑走动，必须立即停止施工，进行处理。夯实沟槽土基：沟槽开挖达到设计深度后，沟底土基采用蛙式打夯机配合人工进行夯实。敷设土工布：人工将土工布铺入沟内，铺放土工布时沟面上要留有一定的土工布卷边，以包裹碎石填料。土工布之间留30cm搭接长度，以保证过滤效果。土工布敷设时采取适当的固定措施，防止碎石充填时移动土工布。土工布施工完毕，要加强成品保护。设置反滤层：由筛选过的中砂、粗砂、砾石等渗水材料按设计要求确定层数和粒径级配，其中砂石料颗粒小于0.15mm的含量不大于5%。充填碎石：选用37cm碎石填满沟槽。施工时先由人工在沟底铺筑约30cm厚碎石一层并粗平，再由小型装载机将碎石料填入沟槽中。7.3.1.4碎石盲沟施工工艺碎石盲沟施工工艺图见下图示。铺设土工布回填盲沟碎石隐蔽验收土工布回报碎石验收封面沟槽开挖人工清平沟槽沟槽验收测量放线碎石土工布进场材料验收合格碎石盲沟施工工艺图7.3.1.5碎石盲沟施工质量标准及检测要求（1） 主、次盲沟和支盲沟的纵向坡度应不小于0.2%；排水盲沟可用粒径 37cm 的碎石，含泥量不大于 5%，并用滤水无纺土工布包裹，以保证长期排水效果。土工布规格不小于300g/m2 ，抗拉强度不小于 6kN/m，渗透系数为 510-2 510-1 cm/s。（2） 应结合现场原地基处理实际情况，合理设置排水盲沟。当盲沟施工与地基处理不相互影响时，可同时或提前进行盲沟施工；当盲沟施工与地基处理相冲突时，应在地基处理完成后进行。例如，当盲沟出水口位置低于边坡排水沟时，应按照相应部位施工方法先处理红粘土和粘性土地基的方法先处理地基，如果还低于排水沟，再按照上部土石方填筑要求继续填筑到满足盲沟排水口的要求后，再开挖施工盲沟排水沟。见后附图示。（3） 碎石和土工布必须在进场后及时请监理见证取样后送检，合格后方可投入使用；施工完成后必须办理隐蔽验收。7.3.2截排水沟施工7.3.2.1工程概况（1）本工程盲沟主要设置于坡顶及强夯试验填方区四周，位置见试验段排水平面布置图，主要工程量：砼截水沟约132m3，明排、截水沟约1630m。（2）盲沟设置原则：在坡顶设置截排水系统，以使地表水不直接在坡面上形成径流而冲刷坡面，保护坡面的总体完整。坡面上的降水顺坡漫流，从坡脚流出，从附近已有排水沟流出场外，保证坡面的通畅排水。在填方范围四周，结合地形情况和渗流情况设置排水沟。引排强夯回填区域内的边坡排水、雨水等，保证强夯回填的质量。设计断面及技术参数如下图所示：7.3.2.2施工准备（1）选择合格所需的原材料，包括碎石、砂、水泥、模板等应符合施工图纸及其有关技术要求。（2）设备的准备：砼搅拌机及相关配套辅助设备工具提前准备。（3）测量放样：在排水工程开工前对其所处位置的原地面进行复测，以核实图纸上结构物尺寸、形状和基础标高是否符合实际。复测结果应做详细记录，经监理工程师批准后方可施工。7.3.2.3截排水沟施工方案1、开挖基槽（1） 截排水沟开挖施工的总体布置采用先上部、后下部的原则，严格按设计图纸施工。开挖前向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置，地下情况、安全要求等。（2） 按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸，撒好灰线，标明开挖范围。开挖应严格控制标高，防止超挖或扰动槽底面。（3） 挖沟截面应略大于设计尺寸，开挖清理完成的的沟道遇降雨，沟内土体被冲刷变形时，应重新清理沟壁及沟底。（4） 开挖过程中，按照监理工程师的要求保持必要的地面排水坡度，设置临时坑槽，使用机械排除地面积水，并开挖排水沟排除雨水和地面积水，并采取有效的疏导和保护措施排除边坡上的渗水。雨季采用相应防雨技术措施，以保证基础工程质量和安全施工。（5） 开挖施工中随时作成一定的坡势，以利排水，开挖过程中尽量保持开挖面平整，边坡按设计边坡随土层开挖形成，避免边坡稳定范围形成积水。（6） 沟槽开挖时，弃土堆在槽边，沟槽每侧临时堆土或施加其它荷载时，应保证槽壁稳定且不影响施工。沟槽弃土应尽量堆在沟边的一侧，堆土坡角距槽口上缘距离不宜小于0.8m，堆土高度不宜超过1.5m。沟槽堆土在砌筑完成后回填剩余土方集中运至弃土场。2、浇筑砼截、排水沟（1）按照设计要求，排水工程沟身采用人工开挖，C20素砼浇筑的施工的方案，砼集中拌和。（2）截、排水沟尽可能平顺，不出现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来确保排水沟底纵坡。（3）截、排水沟浇筑前首先完成沟槽的清基整平、夯实。并报经监理方验槽签证后方可进行施工。（4）浇筑截、排水沟砼做到先底板后侧面原则，砼捣固密实不出现蜂窝、麻面，同时注意设置伸缩缝。(5) 砼浇筑达到一定强度后方可拆模，进行下段施工，同时做好洒水养护工作。7.3.2.4截排水沟质量要求（1）检查验收实测项目满足设计规范要求；（2）沟体线条及沟底应平顺，水流通畅；（3）砼表面无蜂窝、麻面，光滑平顺。7.3.3质量保证措施（1）质量员及施工主要负责人上岗前按照本工程的特点及技术要求提前进行质量技术的培训，并让所有参加施工人员都清楚本工程的质量保证体系及技术质量要求。（2）施工员和质量员要向各施工队进行技术和质量交底，确保各个施工人员做到对质量心中有数。（3）严格遵守和执行有关的施工质量规范，推行全面质量管理，建立质量保证体系，提高全员质量意识，确保质量管理惯彻整个施工过程。（4）坚持质量自检、互检、交接检“三检”制。（5）实行质量管理项目部负责制，配置专职质检员，具体负责质量管理工作。严格按项目部管理体系进行施工管理。（6）做到施工与计量同步，部位与工序验收同步，完工与资料同步，竣工与交验同步。7.3.4主要施工设施配置施工设备配置表序号名称型号数量备注1砼搅拌机JS75012农用车三轮车0.5t23反铲1.2m324装载机ZL5015自卸汽车15t46水准仪J2-127全站仪DTM-8511
