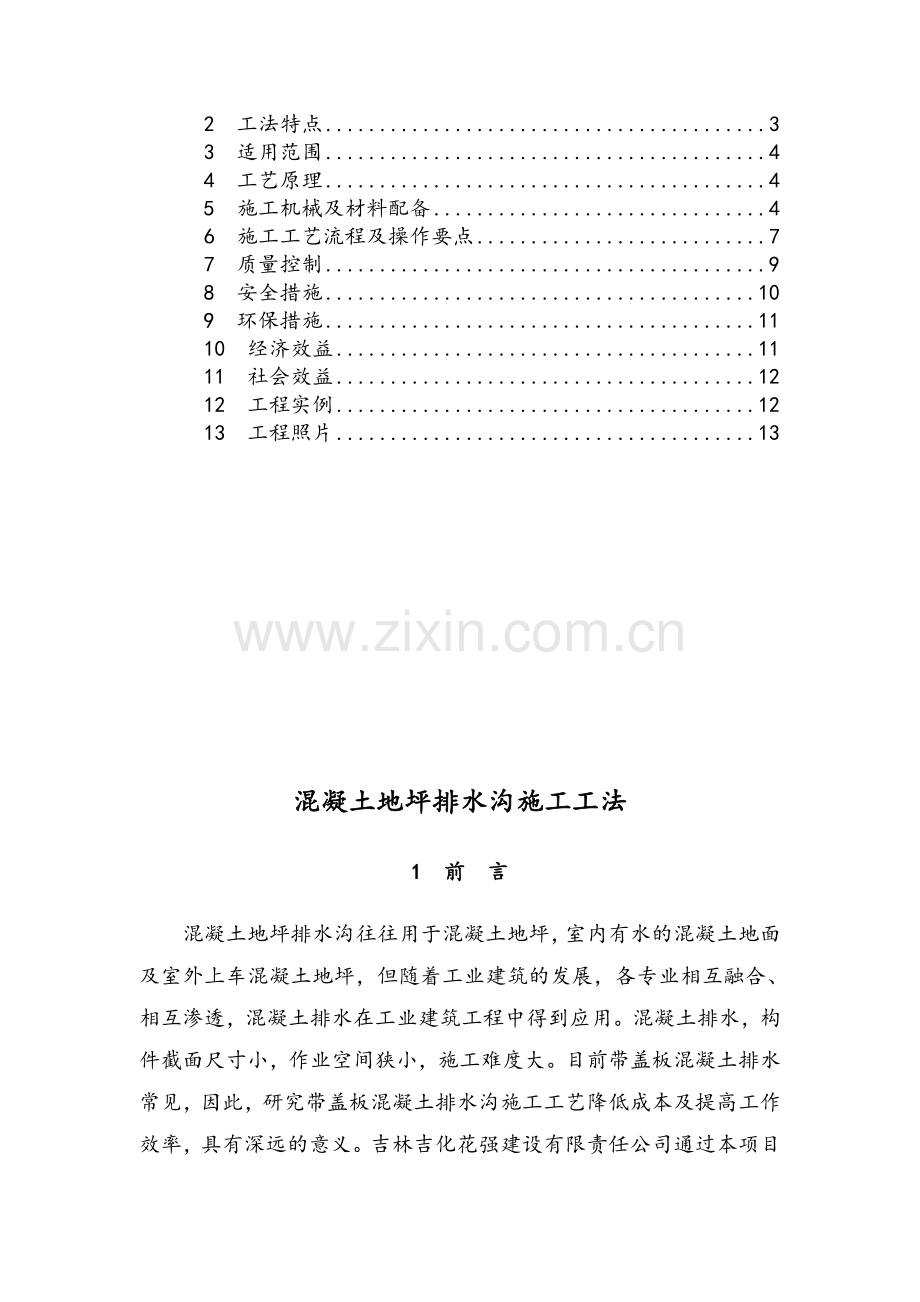

混凝土地坪排水沟施工工法撰写人： 高岩 二一六年三月三十日目 录1前言32工法特点33适用范围44工艺原理45施工机械及材料配备46施工工艺流程及操作要点77质量控制98安全措施109环保措施1110经济效益1111社会效益1212工程实例1213工程照片13混凝土地坪排水沟施工工法1前言混凝土地坪排水沟往往用于混凝土地坪，室内有水的混凝土地面及室外上车混凝土地坪，但随着工业建筑的发展，各专业相互融合、相互渗透，混凝土排水在工业建筑工程中得到应用。混凝土排水，构件截面尺寸小，作业空间狭小，施工难度大。目前带盖板混凝土排水常见，因此，研究带盖板混凝土排水沟施工工艺降低成本及提高工作效率，具有深远的意义。吉林吉化花强建设有限责任公司通过本项目的施工先进总结，大胆创新，在普通混凝土地坪，有抗渗要求较高混凝土地坪及上车混凝土地坪的排水沟进行施工，得到了各方好评，经总结形成本工法。2工法特点（一） 应用此方法，可以提高混凝土沟壁在浇筑混凝土操作面面积，方便操作，减少盖板凹槽处复杂施工工艺。（二） 减少人员及材料投入。（三）采用角钢或木模板支模形成盖板凹槽，能较好保证盖板凹槽尺寸及平整度保证工程质量。（四）与地坪一次浇筑成型保证地坪完整性。特别是有抗渗要求较高的混凝土地坪。一次性浇筑保证地坪与排水沟无施工缝。提高工程质量。3适用范围本工法适用于普通混凝土地坪，有抗渗要求较高混凝土地坪及上车混凝土地坪的排水沟。4工艺原理 普通混凝土地坪的排水沟沟壁浇筑混凝土浇筑至排水沟盖板下皮，剩余部分用木方支模形成排水沟盖板镶嵌凹槽，与混凝土地坪一同浇筑。 上车混凝土地坪排水沟，在混凝土排水沟壁盖板处镶嵌角钢，形成排水沟盖板镶嵌凹槽。5施工机械及材料配备5.1施工机械配备5.1.1施工机械设备配备 手推车或翻斗车、铁锹（平头和尖头）、振动器、木抹子、水平钢尺等5.2施工材料配备5.2.1材料准备 材料应按备料计划提前进入施工现场，材料到货时应有合格证和检测报告。施工工艺流程及操作要点6.1施工工艺流程6.1.1普通混凝土地坪排水沟施工工艺流程 定位放线土方开挖垫层施工钢筋绑扎模板安装混凝土浇筑模板拆除土方回填木方模板安装地面混凝土施工。6.1.2上车混凝土地坪排水沟施工工艺流程 定位放线土方开挖垫层施工钢筋绑扎模板安装角钢安装混凝土浇筑模板拆除土方回填。6.2定位放线，根据图纸设计平面位置，用白灰标记出来。用人工或机械挖出沟槽，人工整平基底。6.3土方开挖， 用人工或机械挖出沟槽，人工整平基底。6.4垫层施工，垫层边模可采用方木为模板，模板背后用钢钎或方木固定。采用平板振捣器振捣密实，根据标高控制线，进行表面刮杠找平，木抹搓压拍实。6.5钢筋绑扎，钢筋的规格形式与位置准确，钢筋接头型式必须符合设计要求；底板上、下层双向受力钢筋应逐点绑扎，下层钢筋间设钢筋马凳支撑，马凳间距应根据底板厚度不同而确定，钢筋保护层采用砂浆垫块或塑料卡扣固定。6.6模板安装，基础底板模板可采用胶合板模板现场拼装，排水沟沟壁内壁采用吊模施工，吊模底部应采用同强度等级细石混凝土垫块或钢筋三角架支顶牢固。当结构底板变形缝部位设计有橡胶止水带时，应特别注意橡胶止水带的加固与就位正确，在结构内的部分通过加设钢筋支架夹紧，结构外的部分可采用方木排架固定。6.7施工要点6.7.1当排水沟为上车地坪排水沟时，可以采用沟壁内侧镶嵌盖板凹槽处设置角钢，形式如图6.1图6.11.角钢大小为角钢内侧尺寸同盖板厚度。角钢内侧刷上防腐漆。2.角钢背面一侧设置锚筋，深入排水沟墙壁内与排水沟内壁里钢筋焊接临时固定角钢。3.排水沟沟壁内侧钢筋上面画好标线，此标线为角钢底面位置。切割竖筋和水平筋使其在同一位置。4.固定角钢，将角钢焊接固定在钢筋上。焊接时采用间隔跳焊形式，防止角钢变形。6.8 混凝土浇筑，底板混凝土应连续浇筑，不得留设施工缝；浇筑沟壁时，待其下部混凝土浇筑完毕且初步沉实后进行沟壁浇筑，振捣后的混凝土初凝前应给予二次振捣，以提高混凝土密实度。待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立即覆盖养生。当排水沟为非上车地坪排水沟时，混凝土浇筑高度只浇筑到排水沟盖板下皮位置，在沟盖板下皮位置处要进行找平压光。6.9模板拆除，不承重模板应在混凝土强度能保证其表面及棱角不因拆除而受损时才能拆除侧墙模板。6.10回填土方，当排水沟为普通混凝土地坪排水沟时，排水沟外侧回填要保证其较高的压实系数，防止排水沟与地面发生不均匀沉降时发，发生裂缝。6.11普通混凝土地坪排水沟施工要点6.11.1普通混凝土地坪排水沟进行二次支模施工，形成盖板镶嵌凹槽。支模形式如图6.2，图6.3。 图6.2 图6.36.11.2支模木方表面刷上脱模剂，方便拆模。6.11.3支模木方不要高于混凝土地坪，便于混凝土地坪压光时，压光机械施工。 7质量控制7.1进行评定，抗渗、抗冻试块应按国家现行有关标准评定，并不得低于设计规定。7.2现浇混凝土结构底板、沟壁表面应光洁，不得有蜂窝、露筋、漏振等现象。7.3现浇混凝土排水沟允许偏差表3-38 现浇混凝土排水管沟允许偏差项次检查项目规定值或允许偏差（mm）检查方法和频率1轴线位置15经纬仪或全站仪2高程10水准仪3断面尺寸不小于设计规定尺量：20m两点，宽厚各计一点4墙高10尺量：20m两点，每侧计一点5沟底中线没每侧宽度10尺量：20m两点，每侧计一点6墙面垂直度15用垂线检测：每20m两点，每侧计一点7墙面平整度1020m靠尺：每20m两点，每侧计一点8墙厚+10，0尺量：每20m两点，每侧计一点7.4混凝土浇筑后，应根据气温情况及时覆盖和洒水，使混凝土充分养护。7.5应根据现浇钢筋混凝土排水沟的部位、强度要求和气温情况，严格控制拆模时间。7.6模板涂刷隔离剂要均匀，混凝土浇筑时应保证振捣棒的插人深度和时间，防止过振和欠振使混凝土出现蜂窝、麻面现象，确保振捣密实。7.7在上车地坪排水沟施工时镶嵌盖板凹槽处设置的角钢要求位置准确，平整。普通混凝土地坪排水沟，镶嵌盖板凹槽处混凝土要求压光平整，与地坪接触部位要求拉毛与地坪更好连接。8安全措施8.1对现场管理人员和操作人员进行消防培训、增强消防意识；对木工棚和操作盘上配备环保型灭火器，消防设施齐全；消防通道畅通，不得占用。 8.2其他相关措施有： 8.1.1施工期间要分阶段搞好现场平面管理，保证道路畅通，建筑材料、构件、半成品要分期分批进场，合理堆放，尽量少占场地。8.1.2施工用水管、开关，水泵要设专人管理，保证施工及时清除场地积水。 8.1.3施工场地，建筑物上悬挂有关保护环境的标语、标牌制作要清晰，悬挂要牢固，有损坏时要及时补充完善。 8.1.4遵守国家有关环境保护法律规定，采取管、包、封、盖、排等有效措施，控制施工现场各种粉尘、废水、固体废物及噪声、振动对环境的污染和危害。 8.1.5工作着装统一，更不得在场内扰乱工作铁序。 8.1.6材料堆放规范，有各种标识.9环保措施9.1文明施工、轻拿轻放；对施工现场产生振动噪音大的施工机械如电锯、切割机等搭设隔音棚，外部石棉瓦全封闭，减少噪音；对振捣砼产生的噪音，操作手限制振捣器在砼体外振动。 9.2水泥堆放整齐，进行遮盖封闭。9.3施工垃圾做到随时清理，并运到现场现有的垃圾场堆放；施工人员不得在现场随地大小便。10经济效益随着国民经济的发展，普通混凝土地坪及上车混凝图地坪的排水沟大量建设，特别是有抗渗要求混凝土地坪在排水沟施工困难，无法满足施工质量要求，此法应用可以提高工程质量，减少人工及材料的投入，缩短施工工期，节约施工成本，比普通施工方法节约成本50%。提供其市场前景广阔。11社会效益目前对有抗渗要求混凝土地排水沟施工，既能保证混凝土地坪一次性浇筑保证地坪与排水沟无施工缝，浇筑地坪成型完整性，又能使排水沟盖板凹槽尺寸及平整度准确，精度高。盖板安装平整美观。一次性浇筑保证地坪与排水沟无施工缝。可以提高工程质量。12工程实例吉林石化公司炼油厂汽油地府站项目环保沟，灌区内混凝土地坪及厂区外排水沟。13工程照片
