切割体的三视图.ppt

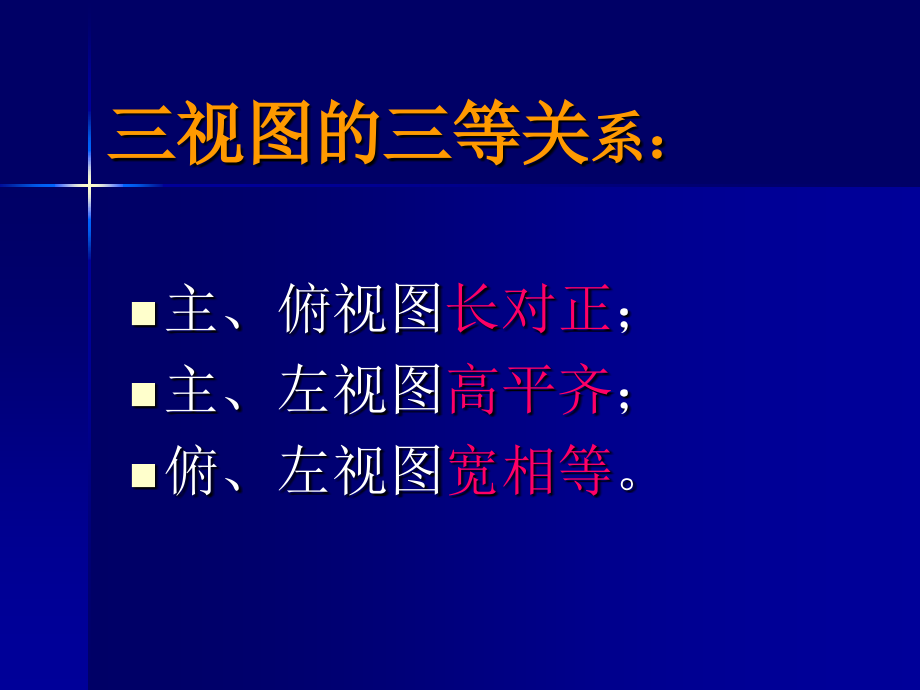

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,切割体的三视图,平谷区第一职业学校,李丽菊,三视图的三等关,系：,主、俯视图,长对正,；,主、左视图,高平齐,；,俯、左视图,宽相等,。,思考：,如果把长方体用平面或者曲面切割下去几部分，此时的三视图是什么样子呢？该怎样绘制呢,?,怎样画呢？,教学目标：,知识目标,：了解切割体的定义，并理解切割体的切割过程。,能力目标,：熟练掌握切割体的作图方法及要领；加强绘图能力、观察能力、语言组织能力以及团结合作的能力。,情感目标,：通过师生之间、学生之间的互动及对问题的探究，培养学生良好的绘图习惯；激发学生的学习兴趣；养成严谨的学习态度。,切割体实例,教学内容,一、切割体的定义,：,用平面或曲面切割下去若干部分而形成的形体。,二、方法：面形分析法,（根据表面的投影特性来分析切割体表面的性质，形状和相对位置进行画图）。,1.,先画出,该切割体在没有切割前完整的形体。,2.,逐块切割，利用面形分析法作出切割后的三视图。,例：求导向块的三视图,形体分析,p,作图时注意分析,P,面的投影,三、作图步骤,1,、分析形体；,2,、确定放置位置，选择主视方向；,3,、确定比例，图纸幅面；,4,、布置视图，定位；,5,、画草稿；,6,、去掉切割下去的部分，检查描深结果线。,p,注意：,打底稿时要充分利用三等关系，三个视图配合起来画，提高画图速度和准确性,。,看不见的线用虚线表示,实践讨论：,练习一：小组进行讨论，画出模型的三视图。,要求：用,1,：,1,的比例，符合三视图的投影规律。,课堂小结，知识再现,一、切割体的定义：,二、方法：,三、作图步骤：,遵循三视图的三等关系：,长对正，宽相等，高平齐,拓展性作业：,习题集,P16,判断出切割体，并画出其三视图,谢谢,
