第4章Cadence软件.ppt

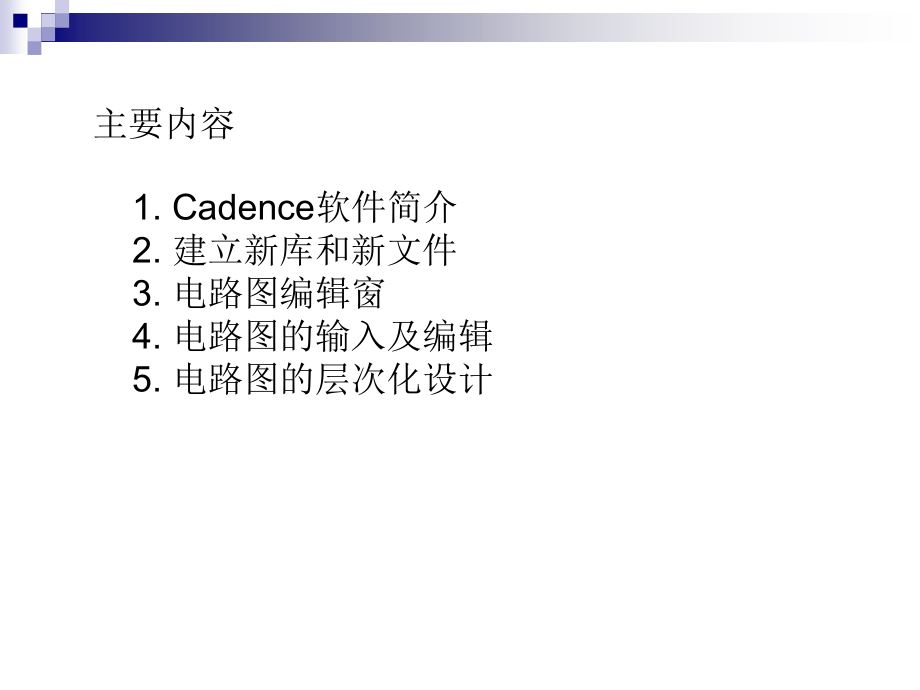

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,4,章,Cadence,软件,主要内容,1.Cadence,软件简介,2.,建立新库和新文件,3.,电路图编辑窗,4.,电路图的输入及编辑,5.,电路图的层次化设计,1.Cadence,软件简介,1),UNIX,系统（工作站）进入方法,开机显示,:,Please enter your name,，输入用户名按,Enter,键显示：,Please enter your password,，输入密码按,Enter,键。,按鼠标右键，选,Tools Terminal,，进入,Terminal,窗。,在提示符后，输入,icfb&,按,Enter,键出现,CIW,(Command Interpreter Window),。,2),PC机进入方法,先进入系统,进入Terminal窗,方法1：单击鼠标右键选New Terminal,方法2:点击红帽子符号上拉菜单,选,System ToolsTermimal,提示符后输入icfb&按Enter键。,3）PC机上系统退出方法,:,点击红帽子符号上拉菜单，选,Log OutShut DownOK,2.建立新库和新文件,(1)建新库,1）方法1：在CIW中,点击,FileNewLibrary.,；,在New Library对话框内输入库名abc；,选第三个选项:,Dont need a techfile,点击Ok键，新库abc建成。,2）方法2：点击CIW的,ToolsLibrary Manager.,在 Library Manager中,选命令,FileNew Library.,在New Library的文本区输入:abc，点击OK。,(2)建新文件,1）方法1:在CIW,选,FileNewCellview.,.,“Create New File”对话框，,在Library Name文本区选择库名abc，,在Cell Name中输入单元名inv，,点击Tool文本区右端的按钮，出现下拉菜单。选择Composer-Schematic，在View Name内自动生成Schematic，,按OK键“Virtuoso Schematic Editing”(电路图编辑窗)。,2）方法2:,在Library Manager,选刚建的库abc，,在库管理器，选,FileNewCell view.,，“Create New File”对话框，,以下步骤同方法1。,3.电路图编辑窗,4.电路图的输入及编辑,(1)画电路图,1)加器件。,选命令,AddInstance.,，“Add Instance”对话框。,点击Browse按钮Library Browser,在Sample库和AnalogLib库中包含MOS管符号。,PMOS管,NMOS管,2)连线。命令,Add Wire(narrow),；或快捷键,w；或点击图标。,3）加电源和地符号。在AnalogLib库中选调。,4）加终端(或管脚)。命令,Add Pin.,或快捷键p Add Pin对话框，输入管脚名（注意选择方向）。,5)加线名。点击图标Wire Name。,6）编辑器件属性,选中器件。,选命令,EditPropertiesObject，,或快捷键q。,7）检查并存盘。命令,Check and Save,或点击图标。,（2）建Symbol。,1)在电路图窗选命令,DesignCreate Cellview From Cellview.,Cellview From Cellview对话框,2)输入库名和单元名Symbol Generation Options对话框。,安排管脚位置后按OK键系统生成并显示Symbol符号。,3)输入标准图形符号。命令,Add Import Symbol.。,4)修改两个符号后合并为一个Symbol：,对输入的标准符号去除输入、输出管脚名和接线点，保留框架和其它信息。,在生成的Symbol中保留输入、输出管脚名和接线点。,将二者合并成完整的Symbol。,5.电路图的层次化设计,顶层电路由几个单元构成方框图。,从顶层电路中计数器和译码器的Symbol看它们的内部电路结构，要从顶层逐层向下打开来看。,计数器和译码器,1）从顶层向下看,例：观看计数器各层电路图方法：,点击计数器的Symbol选中它。,选命令,DesignHierarchyDescend Edit,E Descend对话框。,按Descend对话框的OK键 计数器电路图,用步骤 可观看D触发器各层的电路图。,查看D触发器中或非门的电路图，选中它。,选View Name的选项为cmos_sch，按OK键显示晶体管级电路图。,2）从底层逐级向顶层查看。,方法:选命令,DesignHierarchyDescend Edit,e。,从底层回到顶层的简单方法：用命令,DesignHierarchyReturn to Top,。,例：现处于底层的传输门晶体管级，用上述命令能直接回到顶层。,
