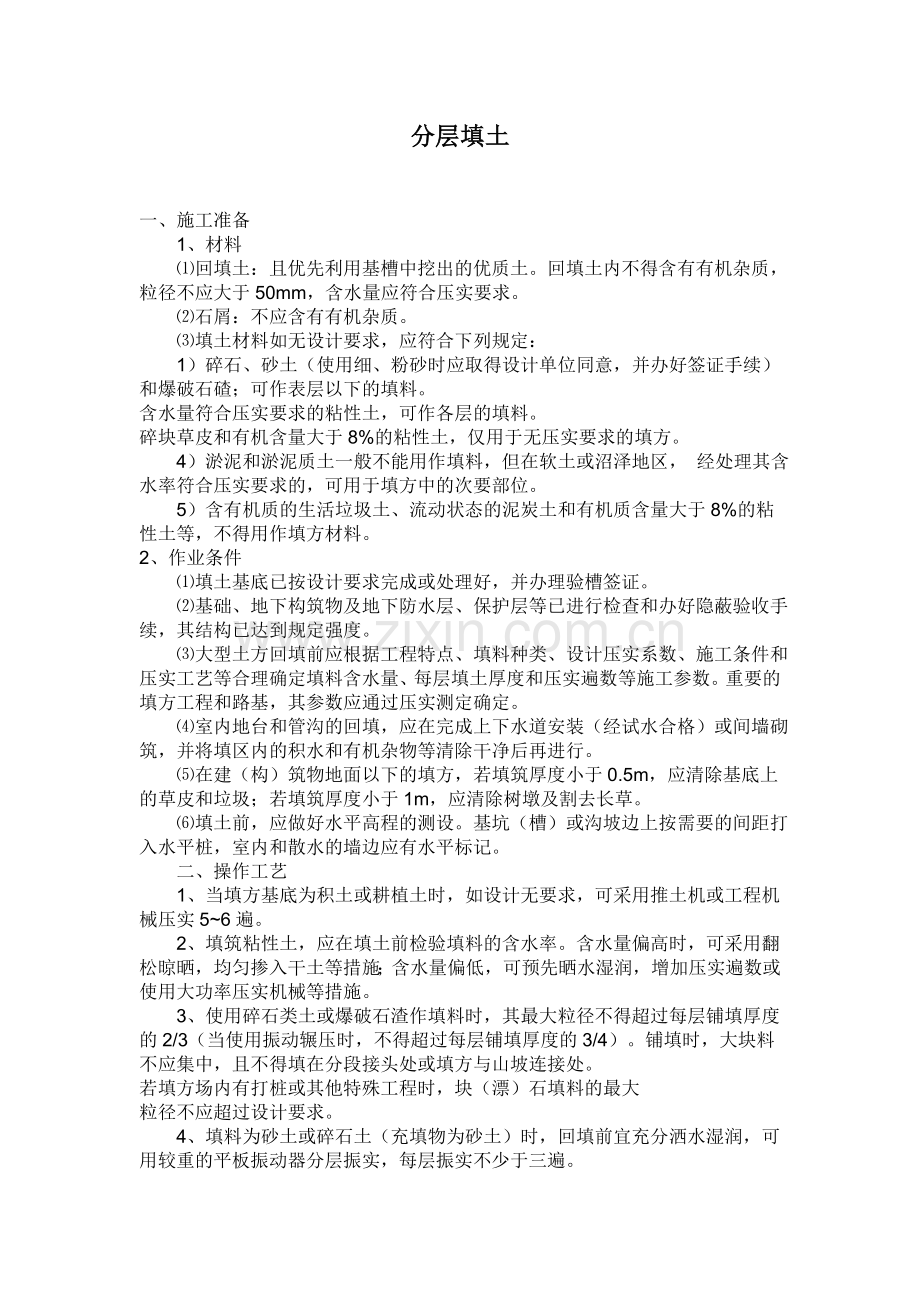

分层填土一、施工准备 1、材料 回填土：且优先利用基槽中挖出的优质土。回填土内不得含有有机杂质，粒径不应大于50mm，含水量应符合压实要求。 石屑：不应含有有机杂质。 填土材料如无设计要求，应符合下列规定： 1）碎石、砂土（使用细、粉砂时应取得设计单位同意，并办好签证手续）和爆破石碴；可作表层以下的填料。含水量符合压实要求的粘性土，可作各层的填料。碎块草皮和有机含量大于8%的粘性土，仅用于无压实要求的填方。 4）淤泥和淤泥质土一般不能用作填料，但在软土或沼泽地区， 经处理其含水率符合压实要求的，可用于填方中的次要部位。 5）含有机质的生活垃圾土、流动状态的泥炭土和有机质含量大于8%的粘性土等，不得用作填方材料。2、作业条件 填土基底已按设计要求完成或处理好，并办理验槽签证。 基础、地下构筑物及地下防水层、保护层等已进行检查和办好隐蔽验收手续，其结构已达到规定强度。 大型土方回填前应根据工程特点、填料种类、设计压实系数、施工条件和压实工艺等合理确定填料含水量、每层填土厚度和压实遍数等施工参数。重要的填方工程和路基，其参数应通过压实测定确定。 室内地台和管沟的回填，应在完成上下水道安装（经试水合格）或间墙砌筑，并将填区内的积水和有机杂物等清除干净后再进行。 在建（构）筑物地面以下的填方，若填筑厚度小于0.5m，应清除基底上的草皮和垃圾；若填筑厚度小于1m，应清除树墩及割去长草。 填土前，应做好水平高程的测设。基坑（槽）或沟坡边上按需要的间距打入水平桩，室内和散水的墙边应有水平标记。 二、操作工艺 1、当填方基底为积土或耕植土时，如设计无要求，可采用推土机或工程机械压实56遍。 2、填筑粘性土，应在填土前检验填料的含水率。含水量偏高时，可采用翻松晾晒，均匀掺入干土等措施；含水量偏低，可预先晒水湿润，增加压实遍数或使用大功率压实机械等措施。 3、使用碎石类土或爆破石渣作填料时，其最大粒径不得超过每层铺填厚度的2/3（当使用振动辗压时，不得超过每层铺填厚度的3/4）。铺填时，大块料不应集中，且不得填在分段接头处或填方与山坡连接处。若填方场内有打桩或其他特殊工程时，块（漂）石填料的最大粒径不应超过设计要求。 4、填料为砂土或碎石土（充填物为砂土）时，回填前宜充分洒水湿润，可用较重的平板振动器分层振实，每层振实不少于三遍。 5、回填土应水平分层找平夯实，分层厚度和压实遍数应根据土质、压实系数和机具的性能参照2-7选定。 6、路基和密实度要求较高的大型填方，宜用振动平辗压实。使用自重815t的振动平辗压实爆破石碴类土时，铺土厚度一般为0.61.5m，宜先静压，后振压。辗压遍数应由现场试验确定，一般为68遍。 7、墙柱基回填应在相对两侧或四侧对称同时进行。两侧回填高差要控制，以免把墙挤歪；深浅两基坑（槽）相连，应先填夯深基础，填至浅基坑标高时，再与浅基坑一起填夯。 8、分段分层填土，交接处应填成阶梯形，每层互相搭接，其搭接长度应不少于每层填土厚度的两倍，上下层错缝距离不少于1m。填方分层的铺土厚度和压实遍数 表2-7 压实机具每层铺土厚度（mm）每层压实遍数（mm）平辗20030068羊足辗200350816蛙式打夯机20025034人工打夯不大于20034注：1、辗压时，轮（夯）迹应相互搭接，防止漏压。 2、当用5t、810t、12t压路和辗压时，每层铺土厚度分别为0.25、0.4m，压实1012、810、46遍。 3、当用功率（kw）60以下的履带式推土机辗压时，每层铺土0.20.3m，压实68遍。 9、挡土墙背的填土，应选用透水性较好的土，如石屑或掺入碎石等，并按设计要求做好滤水层和排水盲沟。 10、混凝土、砖、石砌体挡土墙，必须在混凝土或砂浆达到设计强度后才能回填土方，否则要作护壁支撑方案，以防挡土墙变形倾复。 11、管沟内填土，应从管道两边同时进行回填和夯实。填土超过管顶0.5m厚时，方准用动力打夯，但不宜用振动辗压实。 12、对有压实要求的填方，在打夯或辗压时，如出现弹性变形的土（俗称橡皮土），应将该部分土方挖除，另用砂土含砂石较大的土回填。 13、采用机械压实的填土，在角隔用人工加以夯实。人工填土，每层填土厚度为150mm，夯重就为3040kg；每层厚度为200mm，夯重应为6070kg。打夯要领为“夯高过膝，一夯压半夯，夯排三次”。夯实基坑（槽）、地坪，行夯路线由四边开始，夯向中间。 14、填方基土为杂填土，应按设计要求加固地基，并妥善处理基底下的软硬点、空洞、旧基及暗塘等。 填方基土为软土，应根据设计要求进行地基处理。如设计无要求时，应按现行规范的规定施工。 15、每层填土压实后都应做干容重试验，用环刀法取样，基坑每2050m长度取样一组（每个基坑不少于一组）；基槽或管沟回填，按长度2050m取样一组；室内填土按100500m2取样一组；场地平整按400900 m2取样一组。 采用灌砂（或灌水）法取样时，取样数量可较环刀法适当减少，并注意正确取样的部位和随机性。 三、质量标准保证项目 基底处理，必须符合设计要求或施工规范的规定。 回填土的土料，必须符合设计要求或施工规范的规定。 回填土必须按规定分层夯压密实。 取样确定压实的干密度，应有90%以上符合设计要求，允许偏差不得大于0.08g/cm3，且应分散不得集中。允许偏差见表2-8回填土工程允许偏差 表2-8 项目 允许偏差（mm）检查方法柱基、基坑基槽、管沟排水沟 填方、场地平整地(路)面基层人工施工机械施工标高0-50501000-50用水平议检查表面平整/20用2m尺和木塞形塞尺检查注：地（路）面基层的偏差只适用于直接在挖填方做地（路）面的基层。四、施工注意事项避免工程质量通病 回填土应按规定每层取样测量夯实后的干容重，在符合设计或规范要求后才能回填上一层。 严格控制每层回填厚度，禁止汽车直接卸土入槽。 严格选用回填土料质量，控制含水量、夯实遍数等是防止回填土下沉的重要环节。 管沟下部、机械夯填的边角位置及墙与地坪、散水的交接处，应仔细夯实，并应使用细粒土料回填。 雨天不应进行填方的施工。如必须施工时，应分段尽快完成，且宜采用碎石类土和砂土、石屑等填料。现场应有防雨和排水措施，防止地面水流入坑（槽）内。 路基、室内地台等填土后应有一段自然沉实的时间，测定沉降变化，稳定后才进行下一工序的施工。产品保护 施工时，应注意保护有关轴线和水准高程桩点，防止碰撞下沉。 基础或管沟的混凝土、砂浆应达到一定的强度，不致受损坏时方可进行回填作业。 已完成的填土应将表面压实，路基宜做成一定的坡向排水。基坑回填应分层对称，防止造成一侧压力，不平衡，破坏基础或构筑物。 回填土取样一、取样数量土样取样数量，应依据现行国家标准及所属行业或地区现行标准执行。（一）依据建筑地基基础工程施工质量验收规范（GB502022002）和建筑地基基础设计规范（GB500072002）取样在压实填土的过程中，应分层取样检验土的干密度和含水量。每50100m2面积内应有一个检验点，根据检验结果求得压实系数。（环刀法）（二）依据建筑地基处理技术规范（JGJ792002）取样当取土样检验垫层的质量时，对大基坑每50100m2应不少于1个检验点；对基槽每1020m应不少于1个点；每单独柱基应不少于1个点。（环刀法）1、整片垫层（1）面积300m2时；环刀法为3050m2布置一个；贯入法为1015m2布置一个。（2）面积300m2时；环刀法为50100m2布置一个；贯入法为2030m2布置一个。2、条形基础下垫层（1）参照整片垫层要求。（2）环刀法每20m至少布置一个；贯入法每5m至少布置一个。3、单独基础下垫层（1）参照整片垫层要求。（2）每个单独基础下垫层不少于两个测点。（四）依据城市道路工程施工及验收规程（DBJ082251997）取样土路基、石灰土垫层检测频率：每层1000m2测一组，每组3点。（环刀法）人行道路基、土路肩检测频率：每100m测2点。（环刀法）砂砾、碎石垫层、三渣基层检测频率：每层1000m2测1点。（灌砂法）二灰土底基层检测频率：每层1000m2测1点（环刀法）进出口斜坡土基检测频率：每个测1点。（环刀法）（五）依据市政排水管道工程施工及验收规程（DBJ082201996）取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组，每组3点。（环刀法）（六）依据市政桥梁工程施工及验收规范（DBJ082281997）取样基坑填土的检测频率：每座墩、台或每仓驳岸、防汛墙，每层测一组，每组3点。二、取样须知1、采取的土样应具有一定的代表性，取样量应能满足试验的需要。2、鉴于基础回填材料基本上是扰动土，在按设计要求及所定的测点处，每层应按要求夯实，采用环刀取样时，应注意以下事项：（1）现场取样必须是在见证人监督下，由取样人员按要求在测点处取样，而取样、见证人员，必须通过资格考核。（2）取样时应使环刀在测点处垂直而下，并应在夯实层2/3处取样。（3）取样时应注意免使土样受到外力作用，环刀内应充满土样，如果环刀内土样不足，应将同类土样补足。（4）尽量使土样受最低程度的扰动，并使土样保持天然含水量。（5）如遇到原状土测试情况，除土样尽可能免受扰动外，还应注意保持土样的原状结构及其天然湿度。三、土样存放及运送在现场取样后，原则上应及时将土样运送到试验室。土样存放及运送中，还须注意以下事项：1、土样存放（1）将现场采取的土样，立即放入密封的土样盒或密封的土样筒内，同时贴上相应的标签。（2）如无密封的土样盒和密封的土样筒时，可将取得的土样，用砂布包裹，并用蜡融密实。（3）密封土样宜放在室内常温处，使其避免日晒、雨淋及冻融等有害因素的影响。2、土样运送关键问题是使土样在运送过程中少受振动。四、送样要求为确保基础回填的公正性、可靠性和科学性，有关人员应认真、准确地填写好土样试验的委托单，现场取样记录及土样标签等有关内容。1、土工试验委托单在见证人员陪同下，送样人应准确填写下述内容：委托单位、工程名称、试验项目、设计要求、现场土样的鉴别名称、夯实方法、测点标高、测点编号、取样日期、取样地点、填单日期、取样人、送样人、见证人以及联系电话等。同时还应附上测点平面图。2、现场取样记录（1）测点标高、部位及相对应的取样日期。（2）取样人、见证人。3、土样标签（1）标签纸以选用韧质纸为佳。（2）土样标签编号应与现场取样记录上的编号一致。 v土方工程施工常用数据v深度在5m以内的基坑(槽)、管沟边坡的最陡坡度(不加支撑)填土的压实系数c（密实度）土的最优含水率和最大干密度填方每层的铺土厚度和压实遍数基坑（槽）排水沟常用截面各类井点的适用范围深度在5m以内的基坑（槽）、管沟边坡的最陡坡度（不加支撑） 说明：1.静载指堆土或材料等，支载指机械挖土或运输作业等。2.静载或动载距挖方边缘的距离应大于0.8m，静载填置高度不宜超过1.5m。3.有成熟施工经验时，可不受本表限制。中密的砂土边坡坡度高:宽坡顶无荷载1:1.00坡顶有静荷1:1.25坡顶有动荷1:0.50中密的碎石类土（充填砂土）边坡坡度高:宽坡顶无荷载1:0.75坡顶有静荷1:1.00坡顶有动荷1:1.25硬塑的轻亚粘土边坡坡度高:宽坡顶无荷载1:0.67坡顶有静荷1:0.75坡顶有动荷1:1.00中密的碎石类土（充填粘性土）边坡坡度高:宽坡顶无荷载1:0.50坡顶有静荷1:0.67坡顶有动荷1:0.75硬塑的亚粘土、粘土边坡坡度高:宽坡顶无荷载1:0.33坡顶有静荷1:0.50坡顶有动荷1:0.67老黄土边坡坡度高:宽坡顶无荷载1:0.10坡顶有静荷1:0.25坡顶有动荷1:0.33软土（经井点降水后）边坡坡度高:宽坡顶无荷载1:1.00坡顶有静荷-坡顶有动荷-填土的压实系数c（密实度）说明：压实系数c为土的控制干密度d与最大干密度dmax的比值。控制含水量为Wop2。砌体承重结构和框架结构填土部位 在地基主要持力层范围内0.96在地基主要持力层范围以下0.93-0.96简支结构和排架结构填土部位 在地基主要持力层范围内0.96-0.97在地基主要持力层范围以下0.91-0.93一般工程填土部位基础四周或两侧一般回填土0.90室内地坪、管道地沟回填土0.90一般堆放物件场地回填土0.85土的最优含水率和最大干密度砂土最优含水量（重量比） 8-12最大干密度（g/cm3）1.80-1.38粘土最优含水量（重量比） 19-23最大干密度（g/cm3）1.58-1.70粉质粘土最优含水量（重量比） 12-15最大干密度（g/cm3）1.85-1.95粉土最优含水量（重量比） 16-22最大干密度（g/cm3）1.61-1.80填方每层的铺土厚度和压实遍数说明：人工打夯，土的粒径不应大于5cm。压实机具 平碾每层铺土厚度（mm）200-300每层压实遍数（遍）6-8压实机具 羊足碾每层铺土厚度（mm）200-350每层压实遍数（遍）8-16压实机具 蛙式打夯机每层铺土厚度（mm）200-250每层压实遍数（遍）3-4压实机具 推土机每层铺土厚度（mm）200-300每层压实遍数（遍）6-8压实机具 拖拉机每层铺土厚度（mm）200-300每层压实遍数（遍）8-16压实机具 人工打夯每层铺土厚度（mm）200每层压实遍数（遍）3-4基坑（槽）排水沟常用截面图示基坑面积（m2）截面符号粉质粘土地下水位以下深度m44-88-1210000a1.01.21.5b1.01.51.5c0.40.40.5基坑面积（m2）截面符号粘土地下水位以下深度m44-88-1210000a0.60.81.0b0.60.81.0c0.30.30.4各类井点的适用范围单层轻型井点土层渗透系数（m/昼夜）0.1-50降低水位深度（m）3-6多层轻型井点土层渗透系数（m/昼夜）0.1-50降低水位深度（m）6-12（由井点层数而定）喷射井点土层渗透系数（m/昼夜）0.1-2降低水位深度（m）8-20电渗井点土层渗透系数（m/昼夜）15回填土如何取样常见的有环刀 灌水 灌砂三种方法！(详见土工试验方法标准 GB/T50123-1999)全风化页岩用灌水，细沙灌砂好些，粗砂用灌水法！一、取样数量土样取样数量，应依据现行国家标准及所属行业或地区现行标准执行。（一）依据建筑地基基础工程施工质量验收规范（GB502022002）和建筑地基基础设计规范（GB500072002）取样在压实填土的过程中，应分层取样检验土的干密度和含水量。每50100m2面积内应有一个检验点，根据检验结果求得压实系数。（环刀法）（二）依据建筑地基处理技术规范（JGJ792002）取样当取土样检验垫层的质量时，对大基坑每50100m2应不少于1个检验点；对基槽每1020m应不少于1个点；每单独柱基应不少于1个点。（环刀法）1、整片垫层（1）面积300m2时；环刀法为3050m2布置一个；贯入法为1015m2布置一个。（2）面积300m2时；环刀法为50100m2布置一个；贯入法为2030m2布置一个。2、条形基础下垫层（1）参照整片垫层要求。（2）环刀法每20m至少布置一个；贯入法每5m至少布置一个。二、回填土密度仪规格:20kg 60kg 100kg技术指标:相应测试结果:地基承载力压缩模量液性指数.被测介质:一般粘性土红粘土湿陷性黄土填土混合土胀土风化土残积土沙土软土.被测对象:公路铁路桥涵水库大坝工民建基础.精度:0.5%仪器重量:3kg填土密实度检测仪|普氏贯入仪|回填土密度仪|填土密实度检测仪介绍：在国际标准中叫做“普氏贯入仪”，主要用于对大面积填方工程碾压后的密实度和均匀性的检测。如公路、道桥、市政排水、输油管线、水利提防、工民建筑。它的特点是轻便、灵活、快速，可随时随地跟踪碾压现场监测。特点： 本机操作简单，只要在作业面上钻一个孔，将仪器垂直插入，即可测试。参照说明书技术人员很易掌握。他的探测深度为30公分。最好是对填土分层碾压、分层检查，也适用于质监站和监理公司抽检任意层，也可特殊要求探杆加长至1.5米。技术指标： 精度：0.5% 测试深度：030cm。电子智能30厘米贯入仪又叫填土密实度检测仪,用于检测回填土的干密度和均匀性.可节省取代环刀法灌沙灌水法在施工现场大面积、全方位的检查填土质量，减少土工化验工作量，缩短工期。它适合于施工单位分层碾压分层检验，也适用于质检和监理公司抽检任意层。还适合于大专院校现场教学实习做土工实验。它没有放射线核污染，且价格低廉、体积小、便于现场携带。该产品早已于1982年列入国际标准，在美国、日本、苏联等国的工程建设中广泛使用，并于94年正式列入我国标准规范新标准号为：GB50021-2002还陆续列入地基设计规范、地基处理技术规范、地基施工质量验收规范中。目前已广泛应用于国内的工民建筑、公路、铁路、道桥、市政排水、输油管线、水利、筑坝、堤防、灌渠、水库建设，机场跑道工程中。以往取一组环刀，三次燃烧至少需要8小时，结果出来时远远滞后于工程进度，对当时的现场施工失去指导意义。当发现检验指标不合适或有问题时，现场填方早覆盖两三层土了。而用贯入法一组试验最多1520分钟，高效、快速、解放生产力。由于它的探测深度30厘米，还可加长到1.5米，所以又能及时发现软弱点和底部隐患，保证施工质量。填土密实度检测仪|普氏贯入仪|回填土密度仪|填土密实度检测仪30厘米贯入仪是基于土工试验中：土的贯入度与土的干密度之间的相关关系：土的贯入度和含水量之间的关系以及土的含水量与密实度的关系，通过大量的贯入度与环刀法平行对比试验并建立回归方程，率定出土的贯入阻力与干密度间相关数据表。装配操作试验方法：电子30厘米贯入仪共分三种规格：200N适合现场取土在环刀里试验。600N和1000N用于直接在现场对30厘米碾压层做分层检验，也可加长杆做深层抽检。一般600N仪器适合于测沙性土、粉土、沉积土、素土，1000N的仪器适合于测老黄土、粘性土、红粘土、混合土。注意它们的区别在于：机壳上有标志；使用者也可用红油漆在显著位置自做记号。千万不要超负荷使用，以免损坏传感器。填土密实度检测仪|普氏贯入仪|回填土密度仪|填土密实度检测仪填土压实后土的实际干密度的测定：可采用环刀法取样，其取样组数为：基坑回填每 2050m3取样一组（每个基坑不少于一组)；基槽或管沟回填每层按长度2050m3取样一组；室内填土每层按100500m2取样一组；场地平整填方每层按取样一组。取样部位应在每层压实后的下半部。
