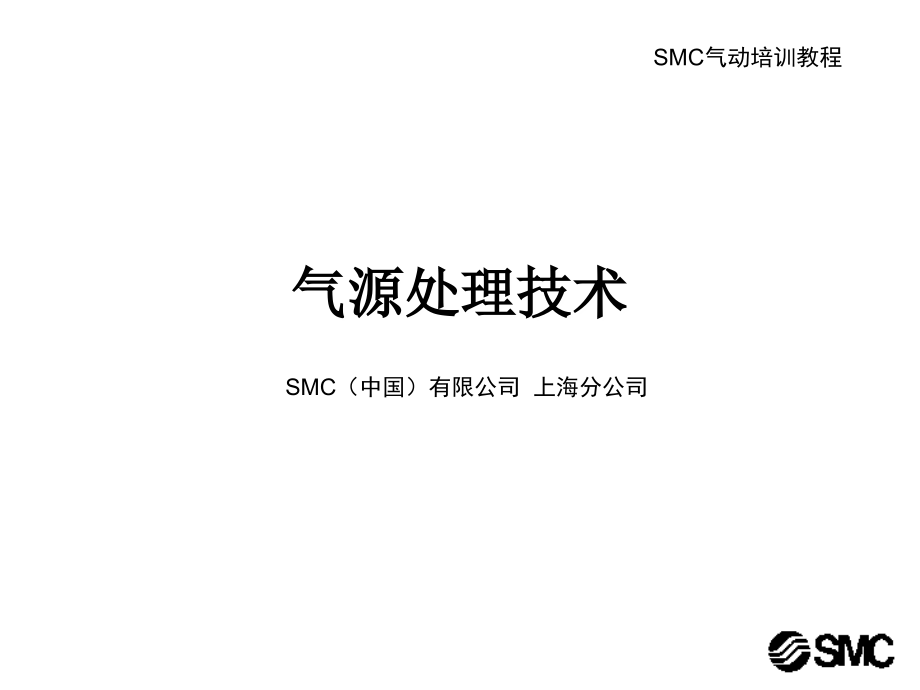

SMC 气动基础3-气源处理技术.ppt

单击此处编辑母版标题样式,*,气源处理技术,SMC（,中国）有限公司 上海分公司,SMC,气动培训教程,内容,压缩空气内的污染物,压缩空气中水分的产生,空气处理元件,冷冻式除水原理,主管路过滤设备,自动排水器,厂房配管,压缩空气为何需要净化？,我们日常使用的压缩空气内不难发现水分、油污等物质。这些物质会直接增加气动工具或元件内运动部分的阻力，加速损耗，使元件寿命降低。严重的至使生产停顿，增加成本。,气动系统的主要污染物有,尘 埃,油 雾,水 分,污染物质对气动系统的影响,压缩空气中的灰尘和油雾,大气中的尘埃,压缩机自带的过滤器很难除去大气中25,m,以下的尘埃杂质。,随着空气的压缩，空气的体积减小，同一体积的空气内，尘埃密度增加。,压缩机中的润滑油,随着压缩机的运转，其运动部分的润滑油进入到压缩空气中，同时随着压缩温度的增高，油雾会碳化。,空气中的水分,空气的含水能力露点、相对湿度,当空气冷却时，最终在某个温度下能够达到一个水分饱和状态，这一温度点就称为露点。,相对湿度（,RH）,是指在给定温度下，空气中的实际水分含量与饱和水分含量的比值。,-40,-20,0,10,20,30,40,50,0,20,40,每立方米空气水分含量,g/m,3,60,70,80,温 度 （）,25%,RH,50%,RH,100%,RH,At 20,o,Celsius,100%RH=17.4 g/m,3,50%RH=8.7 g/m,3,25%RH=4.35 g/m,3,气源处理管路系统图,系统1,系统2,系统3,系统4,系统5,系统6,系统7,系统8,空气处理元件干燥设备,后冷却器降温除水,空气冷却式(,HAA),入口空气温度100,水冷却式 (,HAW),入口空气温度0.3,m,颗粒在3.5个/,l,以下,2年或,压降达到0.1,Mpa,玻璃纤维/,NBR,0.01,m,95,捕捉颗粒,AME,超微油雾分离器,功用,滤芯寿命,滤芯材质,过滤精度/除水率,型号,系列,分离掉压缩空气中悬浮态的油粒子，以及,0.01,m,以上的碳粉和灰尘，洁净室用压缩空气的前置过滤器使用,二次侧清洁度,最大0.1,mg/m,3,0.008ppm（ANR）,2年或,压降达到0.1,Mpa,玻璃纤维/,NBR,0.01,m,95,捕捉颗粒,AMD,微雾分离器。,主要除去油雾，以及0.3,m,以上的锈末、碳粒等固态粒子。适合于驱动先导式和间隙密封的电磁阀,二次侧清洁度,最大1,mg/m,3,0.8ppm（ANR）,2年或压降达到0.1,Mpa,玻璃纤维/,NBR,0.3,m,95,捕捉颗粒,AM,油雾分离器,空气处理元件过滤器,是,AM,与,AMD,的一体型,二次侧清洁度,最大0.1,mg/m,3,0.008ppm（ANR）,2年或,压降达到0.1,Mpa,玻璃纤维/,NBR,0.01,m,95,捕捉颗粒,AMH,带,前置过滤器的微雾分离器,除去气味,二次侧清洁度：0.3,m,颗粒在3.5个/,l,以下,2年或,压降达到0.1,Mpa,活性碳素纤维,0.01,m,95,捕捉颗粒,AMF,除臭过滤器,功用,滤芯寿命,滤芯材质,过滤精度/除水率,型号,系列,空气处理元件过滤器,过滤器结构,空气处理元件自动排水器,浮子,排水阀座,厂房配管,带后冷却器的空压机,排水沟道,气罐,AT,10,bar,AF,主管路向气流方向倾斜,1/100,自动排水器,管路系统,典型环状管道配置,环状管道配置供气可靠性高，压力损失小，且压力较稳定但投资高；,每条支路及两支路间都设置截至阀，支管末端安装排水器,配管须知,管道须保持倾斜度，以便使凝聚的水分能被收集和有排水器排出系统外。,分支管路必须由主管路顶部分分出，以免水分进入分支管路。,要适当的配置过滤器，以去除管内的铁锈和油雾。,管道须清洁后方可安装。,缠绕密封带至管螺纹时，要露出最后2个螺纹，以免密封带碎片落入管道内。,采用环状配管的方式。,谢谢大家,
