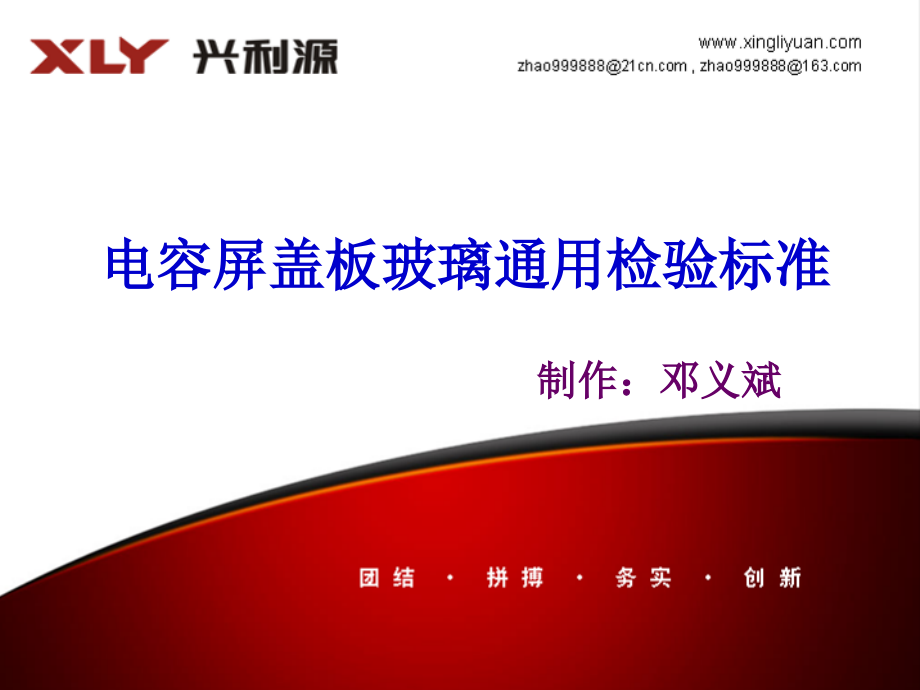

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Page,*,电容屏盖板玻璃通用检验标准,制作：邓义斌,为玻璃类产品，,主要为超薄玻璃（,0.4-1.0mm,厚），经过玻璃开片、,CNC,磨边和钻孔、抛光、钢化、超声清洗、丝印、镀膜等一系列特殊加工工艺制作而成的产品。它具有美化、装饰和保护的功能，贴合在触控屏最表层作为保护屏幕使用。目前主要应用于职能手机,手机、平板电脑等产品的触控屏幕表面。,电容屏盖板玻璃,电容屏盖板玻璃通用检验标准,一,.,材料检测,：,1.,材料类型：,a.,青玻璃,（旭硝子、板硝子、中央硝子、洛玻、龙迹玻璃,.,）,b.,白玻璃（康宁玻璃、,NEG,、肖特玻璃,.,）,2.,材料厚度,0.55mm,、,0.7mm,、,0.8mm,、,0.95mm,、,1.0mm,.,3.,检查方式：对比样板、查看原厂家出厂证明,二,.,尺寸检测,：,1.,外形尺寸：,外形长、宽尺寸；幅度尺寸；孔、槽尺寸；,孔、槽位置（如：孔到边距,）；倒边,尺寸,.,2.,厚度尺寸：,（厚度千分表测量）,3.,印刷尺寸：,视窗大小、位置尺寸；字符大小、位置尺寸；透明孔大小、位置,尺寸；,IR,和半透孔大小、位置尺寸,.,4.,检查方式：,三次元测量,三,.,钢化性能检测,：,1.,应力测量：,表面应力值（,CS,）和应力层深度,(DOL),，依据客户图纸和检验规格书为标准，客户无标准参考以下。,厚度,材质,光弹性系数,CS(MPa,),Dol(m,),厚度,0.7mm,旭硝子,Dragon tail,28.3,650-850,40,旭硝子,Sodaline,26.0,550,10,康宁,2318,29.7,650-850,40,康宁,2319,29.7,600-900,40,肖 特,29.2,600-900,40,厚度,0.7mm,旭硝子,Dragon tail,28.3,600-900,35,康宁,2318,29.7,650-850,35,康宁,2319,29.7,600-900,35,肖特,29.2,600-900,35,OGS,项目,厚度,0.85mm,旭硝子,Dragon tail,28.3,650-850,25,康宁,2318,29.7,650-850,25,康宁,2319,29.7,600-900,25,OGS,项目,厚度,0.7mm,康宁,2318,29.7,650-850,37,康宁,2319,29.7,600-900,37,2,检查方式：,玻璃表面应力仪,测量,FSM-6000LE,玻璃表面应力仪,是用于测量化学强化和物理强化玻璃的表面应力。通过让光沿着玻璃表面传播，根据光弹性技术测出其表面的应力以及应力层深度。自动测量，能够用电脑保存数据，便于品质管理，在测试条件不佳的试料可以进行手动测量，每次重启时使用了玻璃校准片校准，可将机器误差控制到最小。,材 质,光弹性系数,龙迹玻璃,Dragon tail,28.3,旭硝子,Sodaline,26.0,康宁,2318,29.7,康宁,2319,29.7,肖特玻璃,29.2,NEG,玻璃,28.0,CT,计算公式计算公式,：,CT=CS*DOL/,厚度,-2*DOL,2.,抗弯曲测试：,a.,三轴静压测试,（依据客户图纸和检验规格书为标准，客户无标准参考以下）,玻璃材质,判定标准,下压速度,测试方法,旭硝子,Soda line,样品测试的结果都必须,700Mpa,；,10mm/min,将玻璃正面向上放置在测试设备的支撑杆上，两,杆在可视区内并且到可视区边远距离相等；调整,设备使压杆位置对应于可视区的中间线，并且,3,杆与可视区边缘平行如下图；在,10mm/min,的速度,下，下将压杆直到玻璃破裂，记下最大按压,力,值,P,；使用公式,f,=3PL/(2bh2),，,计算触摸屏玻璃,强度,。,f:,断裂强度，,P:,断裂载荷,(N),，,L:,试样,跨距,(,mm),b,:,试样的宽度,(mm),，,h:,试样的厚（,mm),龙迹玻璃,Dragon tail,NEG,、康宁玻璃,样品测试的结果都必须,550Mpa,；,10mm/min,b.,四轴静压测试,（依据客户图纸和检验规格书为标准，客户无标准参考以下）,玻璃材质,玻璃厚度,跨距（,mm,）,下压速度,判定标准,龙迹玻璃,Dragon tail,0.70mm,上,20/,下,40,10mm/min,平均值,500MPa,最小值,450MPa,NEG,玻璃,0.70mm,上,20/,下,40,10mm/min,康宁玻璃,0.70mm,上,20/,下,40,10mm/min,旭硝子,Dragon tail,0.55mm,上,20/,下,40,10mm/min,平均值,450MPa,最小值,400MPa,NEG,玻璃,0.55mm,上,20/,下,40,10mm/min,康宁玻璃,0.55mm,上,20/,下,40,10mm/min,旭硝子,Soda line,上,20/,下,40,10mm/min,平均值,300MPa,最小值,250MPa,OGS,项目玻璃,-,上,20/,下,40,10mm/min,平均值,500Mpa,3.,抗弯曲测试：,钢球冲击测试,（依据客户图纸和检验规格书为标准，客户无标准参考以下）,钢球重,测试方法,判定标准,11010g,30cm,冲击位置为：玻璃视窗区内缩,10mm,的四个角点和中心点，每个点连续冲击,5,次,承载治具：四周需有,2mm,支撑边框及可被弯曲至少,1mm,的向下深度。,玻璃厚度,0.8mm,，要求冲击高度,35cm,，不碎；,玻璃厚度,0.8mm,要求抗落球冲击能力要大于,0.24J,（焦）不碎；,计算方式为,:,m*g*h,，,其中：,m,为钢球质量（,kg,）,g,为重力加速度,9.8m/s,h,为落球高度（,m,）,=,0.240.119.8 0.25 m,三,.,丝印性能检测,：,1.,印刷方案：,依据客户图纸和检样板核对（包含印刷效果、版本）。,2.,丝印颜色：,a.,克底颜色（黑色必须核对色板，白色核对上、下限度板）,b.,按键半透颜色（依据客户色板,核对，,对可见光透过率测量）,c.IR,油墨颜色,（依据客户色板核对，对可见光和红外光透过率测量）,可见光为波长,550nm,，红外光波长,850nm,d.,镜面银油（核对样板效果，亮度、颗粒粗细）,e.,颜色油墨（核对样板）,3.,油墨属性：,a.,油墨型号核对工程资料（品牌、型号）,b.,油墨附着力吧，百格测试；,底油、半透油、,IR,油、镜面银油，,百格测试必须达到,4B,以上。,4.,油墨厚度：,因为油墨厚度对客户触摸屏贴合起着至关重要的作用，因此产品油,墨厚度必须依据客户图纸要求进行管控。,*,注意,：,油墨峰值和平均值。一层、二层和多层油墨总厚度都必须符,合图纸要求。,四,.,放指纹膜效果,1.,水滴角度测试,a.,喷涂后检测水滴角度,（按客户规范检测）,b.,耐摩擦后测试,水滴角度,（按客户规范检测）,2.,英士笔測試,用无尘布将镜片表面擦拭干净，再用英士笔,(,油性笔,),在镜片表面划,2,3,道长约,20,mm,的线。,有线条断开，表示有抗指紋膜；线条整条连接表示无抗指紋膜。,五,.,外观检测,（客户提供检验规范的，按客户规范执行）,1.,检验条件,a.,洁净度：,万级、作业员配戴手指套、口罩；,b.,光照亮度：,1000-1200LUX,；,c.,防静电：,作业员配戴静电手环，使用离子风机；,d.,检验设备：,黑白背景底、菲林卡、对光治具；,e.,检验方法：,检视面与桌面平行，从镜片上往下看。,检视面与桌面,45,旋转,15,从镜片上往下看,检视面与灯光平行，从镜片正面视窗看。,2.,外观缺陷判断：,检验项目,判定标准,图例,检验方法,/,辅助工具,缺陷,类型,点状缺陷,(,黑点,/,白点,/,杂色点,/,顶伤,/,异物,),D0.1mm,以下不計，,0.1mm,D0.15mm,，,N2,，,D,0.15mm,不允许,注：,1.,点,状,缺陷的间距,10mm,，允许,2.,易擦拭掉的点状缺陷，允许。,3.A,区检验不包括正面的保护膜,目视,+,菲林卡,线状缺陷（划伤,/,线状异物等）,线宽,W0.01mm,，不计,目视,+,菲林卡,0.01mm,W0.03mm,，,L2mm,，,N2,0.03mm,W0.05mm,，,L2mm,，,N1,W,0.05mm,，不可有,注：,1.,线状缺陷的间距,10mm,，允许,2.,易擦拭掉的线状缺陷，允许,线状缺陷（毛屑异物等）,线宽,W0.01mm,，不计,0.01mm,W0.03mm,，,L2mm,，,N2,0.03mm,W0.05mm,，,L2mm,，,N1,W,0.05mm,，不可有,注：,1.,陷的间距,5mm,，允许,2.,拭掉的线状缺陷，允许,暂无图例,暂无图例,暂无图例,暂无图例,检验项目,判定标准,图例,检验方法,/,辅助工具,缺陷,类型,油墨区,透光、漏光,镜片视窗四周边，往印刷区域延伸,2cm,位置，,对灯光照射，不允许有任何,透光、,漏光缺陷；,按键、,半透孔四周边往印刷区域延伸,3cm,位置,对灯光照射，不允许有任何透光、漏光缺陷,镜片边缘漏光，对白色背景检查，按锯齿标准,判断,其它区域,透光、漏光，对照白色背景检查，按,点转缺陷判断。,目视,+,菲林卡,晶点、亮点；视窗区白点、,溢 墨,点,D0.1mm,的点，可以忽略不计（不可密集串,点，即间距,10mm,；）,D0.0.15mm,的点，每片可允许,2,处，,D,0.15mm,为不合格,任意,2,缺陷间距离,20mm,；或以限度样为准。,暂无图例,目视,+,菲林卡,油墨色差,检验区域为印刷的非透光区，相同色系的油墨,色差、丝印位移不明显为合格；,红外线孔、,按键、,半透孔等印刷，油墨色差不,明显，对比上、下限度色板，在规格内为合,格，超出规格为不合格。,目视,视力窗边缘肥油,对黑底检查，在正常的光照和目距目视,5,秒钟检查，不明显，不能一样就看出为合格。,目视,暂无图例,暂无图例,暂无图例,暂无图例,检验项目,判定标准,图例,检验方法,/,辅助工具,缺陷,类型,字体,/LOGO,丝印,字体,/LOGO,丝印平滑,无锯齿,、,阴影,、,渗透,、,磨损、位移、歪斜、字体模糊、断字、,断,线及连线等缺陷；,字体粗细变化不超过,10%,目视,字符,位偏,字符偏移中心值,0.20,；字体扩散高度,0.10,；,字体锯边锯齿高度,0.10,；字体扭转偏差角度,3,字体组细偏差样本字体粗细的,20%,；,如有样板，以实际样板为准,暂无图例,目视,+,菲林卡,崩角、崩边,0.1,忽略不计,L0.2mm,，,W0.2mm,，高度,0.2mm,，,N2,间距,5,。总数,N,4,目视,+,菲林卡,脏污,/,异物,可擦拭脏污,/,异物,允许,暂无图例,目视,印刷边框,锯齿,。,内框边缘线，,突出或缺口宽度,0.05mm,为不合格，,外框边缘线，不允许有很明显锯齿状：,W0.15mm,。,目视,+,菲林卡,凹凸点、气泡,、,蛇纹、彩虹纹、雾状、破裂、裂纹,不允许,目视,暂无图例,暂无图例,暂无图例,暂无图例,检验项目,判定标准,图例,检验方法,/,辅助工具,缺陷,类型,COVER/SENSOR,切割面不良,切割横截面向下凹陷的波浪状现象，不允许,切割边缘水平检视为平滑线，切割横截面裂纹，不允许,目视,背面,B,区不良,背面油墨印刷平滑，不允许有油墨凸点和拉丝线毛现象。,暂无图例,目视,翘曲,7,产品，翘曲度高度长边,0.2%,；,7,产品，翘曲高度长边,0.3%,；,暂无图例,塞规,大理石平台,油墨面朝上测试,保护膜检验,保护膜需覆盖整个产品、贴合平整,不允许有油渍、胶渍、指纹、破损,暂无图例,目视,电容式触摸屏技术是利用人体的电流感应进行工作的。,电容式触摸屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层,ITO,，最外层是一薄层,矽土玻璃保护层,，夹层,ITO,涂层作为工作面，四个角上引出四个电极，内层,ITO,为屏蔽层以保证良好的工作环境。当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一个耦合电容，手指从接触点吸走一个很小的电流。这个电流分从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置,电容式触摸屏,
