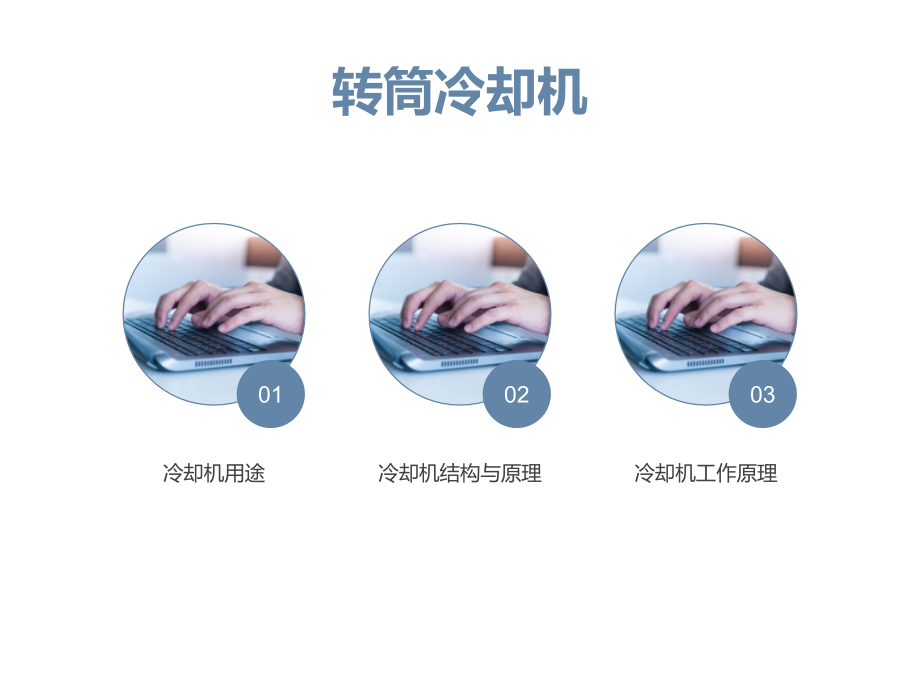

转筒冷却机结构.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,转筒冷却机,01,冷却机用途,02,冷却机结构与原理,03,冷却机工作原理,1,、,转筒冷却机工作原理,“,”,干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入冷却器内。冷却器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端流出，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使热物料得以冷却，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高冷却速率并促进物料前进。冷却体一般分为冷空气等。载热体经冷却器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。,转筒冷却机结构,筒体；前辊圈；后辊圈；齿轮；挡辊；拖辊；小齿轮；出料部分；扬板；减速机；电机；热风道，进料溜槽；炉体;冷却水,2、冷却机结构和原理,转筒冷却机,LOREM IPSUM,LOREM IPSUM,LOREM IPSUM,转筒冷却机是一种处理大量物料的冷却器。由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于有机肥生产线、畜禽类粪便烘干后冷却、冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。,回转圆筒冷却器一般适应于颗粒状物料，也可用于部分掺入物料的办法冷却粘状膏状物料或温度较高的物料。他的优点是生产能力大、适用范围光、流量阻力小、操作上允许波动范围较大、操作方便等。,DRAGON BOAT FESTIVAL,LOREM IPSUM,3,、冷却机的用途,
