用多用电表探索黑箱内的电学元件.ppt

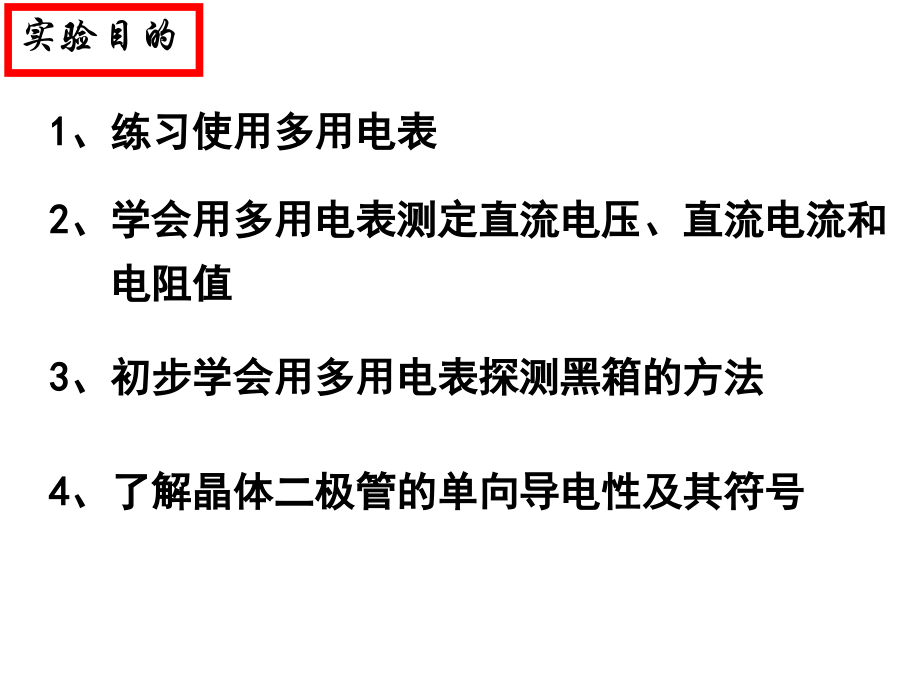

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,用多用电表探索黑箱内的电学元件,实验目的,1,、练习使用多用电表,2,、学会用多用电表测定直流电压、直流电流和 电阻值,3,、初步学会用多用电表探测黑箱的方法,4,、了解晶体二极管的单向导电性及其符号,实验原理,1,、,探测电源,：,可用多用,电表的电压,档；,若探测到读数不为零，则表明黑箱内有电源，且可进一步确定电源的位置及极性。,2,、,探测二极管或电容器,：,可用多用,电表的欧姆,档,;,若改变红、黑表笔位置后，探测到二次读数不相等，且其中,1,次的电阻值很小,另一次很大，则必为二极管,(,原因：二极管具有单向导电性，反向时电阻无穷大,),；,若用,电表的欧姆,档探测时，指针先偏转，然后又缓慢回到,“,”,刻度,(,原因,:,电容器在通电瞬间有充电电流,稳定后断路,),。,实验原理,3,、,探测电阻,：,用多用,电表的欧姆,档，,互换红、黑表笔位置后，探测到二次读数相等。,实验原理,实验仪器,多用电表、,电阻、二极管、黑箱子,实验步骤,一、用多用电表测直流电压、电流及电阻,1,、多用电表表盘上直流电压、电流的,刻度特点,:,最上面：不均匀，左,“,”,右,“,0,”,，左密右疏，测电阻,实验步骤,一、用多用电表测直流电压、电流及电阻,1,、多用电表表盘上直流电压、电流的,刻度特点,:,中间：均匀，左,“,0,”,右,“,”,，测电流和电压,2,、,机械调零,：,用小螺丝刀调节表盘下方的机械调零螺丝，使,表针指在刻度,左边,“,0,”,的位置，再把表笔插入相应的插孔。,实验步骤,一、用多用电表测直流电压、电流及电阻,3,、选择开关置于直流电压档,:,在电压大小未知的情况 下，应先用大量程进行初步测定。,4,、选择开关置于直流电流档,:,在电流大小未知的情况 下，应先用大量程进行初步测定。,5,、选择开关置于欧姆档；在电阻大小未知的情况下，应先用大倍率进行初步测定，并注意机械调零和 欧姆调零。,6,、拔出表笔，选择开关置于,“,OFF,”,或,交流电压档的 最大值,处。长期不用，还应,取出电池,。,实验步骤,一、用多用电表测直流电压、电流及电阻,二、用多用电表探测黑箱子内的电学元件,1,、首先用多用电表电压挡探测黑箱子是否有电源。,2,、如果有电源，则用多用电表的电压挡探测黑箱子外任意两接点电压，根据电压关系判定黑箱内电源的位置及各接点电阻关系，从而分析出黑箱内各元件的连接情况。,实验步骤,二、用多用电表探测黑箱子内的电学元件,3,、如果没有电源，则直接用多用电表的欧姆挡测量任意两点间的电阻值，根据所测量的电阻值，分析任意两点间各是什么元件及其连接情况。,5,、拔出表笔，选择开关置于,“,OFF,”,或交流电压档的最大值处。长期不用，还应取出电池。,4,、作出电路连接图，并核对所测结果。（检验）,实验步骤,注意事项,(1),机械调零,：多用电表在使用前，应观察指针是否指电表的零刻度，如果有偏差，调节定位螺丝，使指针指到零刻度,.,(2),测电阻时，,要把选择,开关置于“,”档,，,待测电阻要跟别的元件,和电源断开,，不能用手接触表笔的金属杆,.,(3),合理选择欧姆挡的量程，应使用指针尽量指在表盘,中间位置,附近,.,注意事项,(5),换用欧姆挡的另一量程后，一定要,重新进行电阻 调零,，然后再进行测量。,(6),读数时，应将表针示数,乘以,选择开关所指的,倍数,.,(4),欧姆调零,：选择合适的倍率档后，先电阻调零，再红、黑表笔并接在待测电阻两端，进行测量。,(8),测量完毕，要把表笔从测试孔中拔出，选择开关应置于,“,off,”,挡或交流电压最高挡，如果长期不用多用电表，还应该把电池取出,.,(7),测量电阻时，若指针,偏角过小,，应,换倍率较大,的档进行测量；若指针,偏角过大,，应,换倍率较小,的档进行测量。,注意事项,(9),欧姆表内的电池用旧了，用此欧姆表测得的电阻值比真实值,偏大,。但误差主要是由于刻度线不均匀面造成。,(10),多用表测电流和电压时，误差主要来自电表的内阻，用此表测得的电压和电流值比真实值,偏小,。,注意事项,
