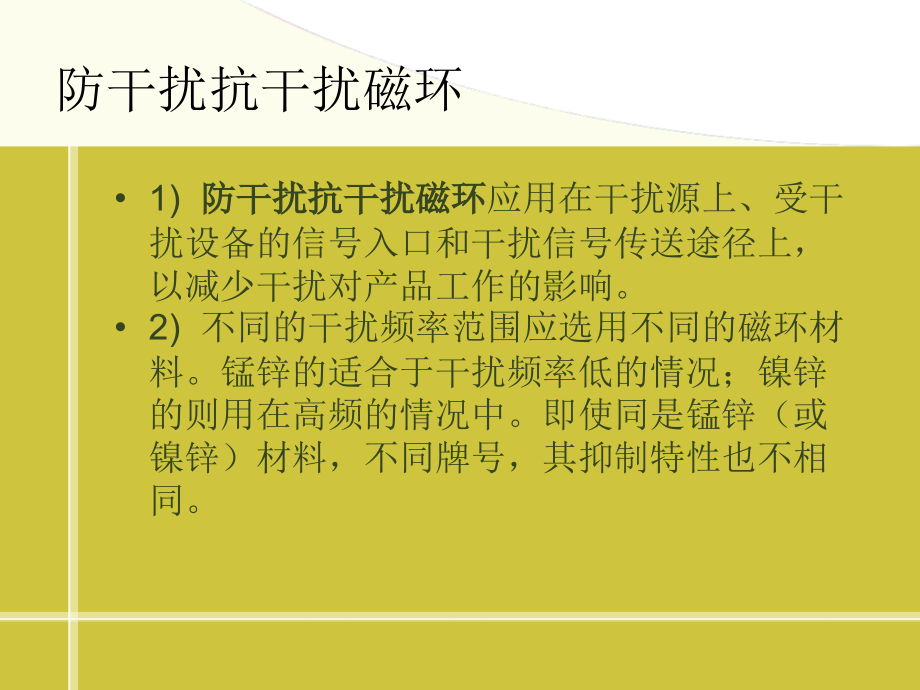

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,太仓科翔磁环 整理o512-537o1o9o13338684881,防干扰抗干扰磁环,1),防干扰抗干扰磁环,应用在干扰源上、受干扰设备的信号入口和干扰信号传送途径上，以减少干扰对产品工作的影响。,2)不同的干扰频率范围应选用不同的磁,环,材料。锰锌的适合于干扰频率低的情况；镍锌的则用在高频的情况中。即使同是锰锌（或镍锌）材料，不同牌号，其抑制特性也不,相,同。,防干扰抗干扰磁环,3)根据不同应用场合，应选择适当形状的,防干扰抗干扰磁环,，如在线上可用环形、珠形、筒形、扁平夹条形及多孔形；在印刷板上可用珠形、或珠形与瓷片电容的组合件,、,或表面贴装材料等。,4),防干扰抗干扰磁环,在线路中体现的阻抗与磁芯上绕的圈数有关，圈数越多，体现的阻抗越大，但容易饱和；另外，线间分布电容也大，于高频特性不利。应通过试验来确定。,防干扰抗干扰磁环,5),防干扰抗干扰磁环,用在电源线时，由于有直流偏流或过大的交流电流通过，会使磁芯进入饱和区，导致铁氧体阻抗和插入损耗减小。为此，应选用导磁率低的和截面积大的材料；或在两个半环之间垫气隙。当用于抑制电源线上的共模干扰时，可将电源进线及其回线同时穿过一个磁芯，由于两根线上电流走向相反，磁芯不会进入饱和。,防干扰抗干扰磁环,6)套在导线上的磁珠或磁筒尺寸要与导线直径相配合，磁芯内径越小，抑制干扰的效果越好。另外，在空间尺寸允 许的前提下，尽量选用长度和壁厚都较大的磁芯。,7)使用时特别要注意,防干扰抗干扰磁环,的安装位置，位置不同,，,抑制效果会有很大不同。因此，要求铁氧体磁芯的最后使用位置必须和做试验时选定的位置保持一致。选位时，磁芯应安装在接近干扰源的地方，或者是干扰入口的地方，防止干扰先于抗干扰磁芯的吸收而被抢先耦合到其他地,方。,防干扰抗干扰磁环,8)对印刷板，电磁干扰主要来自高频高电压和高频大电流的开关线路和数字电路，这时会在电流通过的地方产生很强的干扰，还会通过对电源线和信号线的耦合进一步被辐射或传导输出。为此，通常要在产生高频电压和电流的线路或器件的脚上套上磁珠或磁环；还可以及并联去耦电容来进一步抑制电磁干扰。同样，我们也可以在电源线入口处加接磁珠（或套磁环）及电容器，来进行去耦。,防干扰抗干扰磁环,9)由于,防干扰抗干扰磁环,在干扰抑制时体现为一个损耗电阻，它与干扰源、负载之间存在着能量分配问题。因为电源线的阻抗比信号线要低很多，因此，在电源线上加接磁芯的作用要比 信号线明显得多。,10)为避免磁芯在导线上活动，擦伤导线，或与其他元件相碰撞，磁芯穿在线上后要用热缩套管固定位置。,防干扰抗干扰磁环,Thank You!,科翔磁环 整理13338684881,
