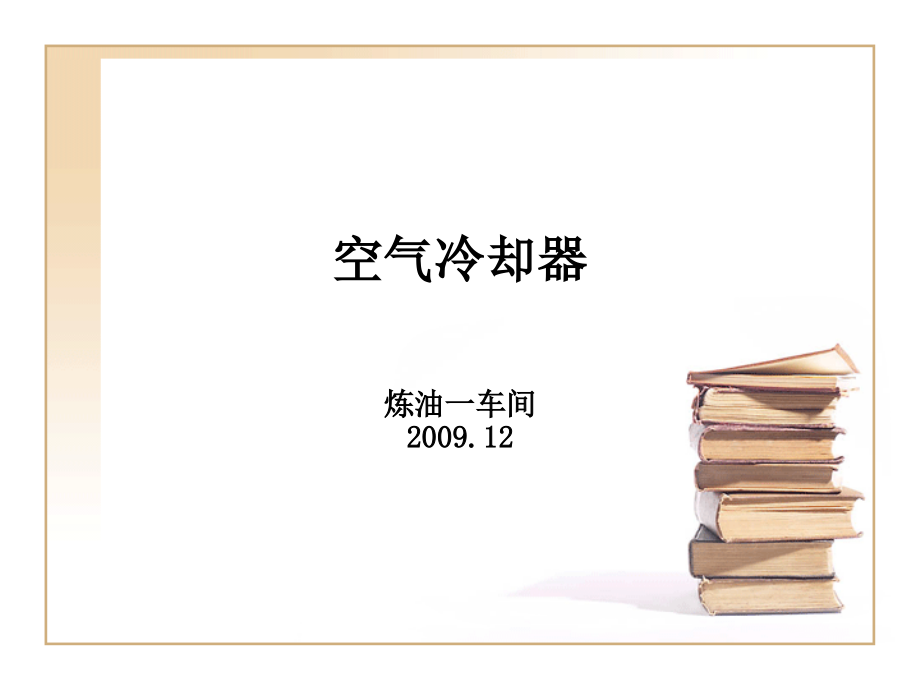

空气冷却器.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,空气冷却器,炼油一车间,2009.12,空冷器简述,空气冷却器是以环境空气作为冷却介质，横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的设备，简称“空冷器”,。,采用空气冷却器代替水冷却期进行介质的冷凝冷却不仅可以节约用水，还可以减少水污染。此外还具有维护费用低、运转安全可靠、使用寿命长等优点。,在炼油厂和石油化工厂的冷换设备中，空气冷却器成为不可或缺的一类设备。其应用范围包含了塔顶油气冷凝到汽油、柴油冷却的各种不同工况。在化学工业、电力、冶金等行业，空气冷却器也有着广泛的应用。,空冷器的基本部件,管 束：由管箱、翅片管和框架的组合件组成。,需要冷却或冷凝的流体在管内通过，,空气在管外横掠流过翅片管束，对热,流体进行冷却或冷凝换热；,轴流风机：一个或几个为一组的轴流风机，驱使,空气的流动；,构 架：空气冷却器管束及风机的支撑部件；,附 件：有百叶窗、蒸汽盘管、梯子、平台等。,空气冷却器部件示意图,空冷器的分类,按空冷器管束布置型式分类：,水平式空冷器,斜顶式空冷器,立式空冷器,圆环式空冷器,空冷器的分类,按空冷器通风方式分类：,自然通风式空冷器,鼓风式空冷器,引风式空冷器,空冷器的分类,按空冷器冷却方式分类：,干式空冷器,湿式空冷器,干湿联合空冷器,两侧喷淋联合空冷器；,空冷器的分类,按空冷器风量控制方式分类：,百叶窗调节式空冷器,可变角调节式空冷器,电机调速式空冷器,空冷器的基本类型,水平式的结构型式,水平引风式,水平鼓风式,结构特点及使用场合,结构形式,适用场合及特点,优缺点,水平鼓风式,适用于任何场合。管束水平,放置，为了防止冷凝液停留在管,中，管子应有,3,或,1,的倾斜。,鼓风式风机叶轮是水平放,置，置于管束下方，进入叶片的,是冷空气。,优点是：结构简单，安装方便，管内热流体和管外空气分布比较均匀。,缺点是：占地面积比较大，管内流动阻力较斜顶式大。,水平引风式,引风式风机叶轮是水平放置，置,于管束上方，进入叶片的是热空,气。,空冷器的基本类型,直立式的结构形式,风机水平放置式,风机垂直放置式,结构特点及使用场合,结构形式,适用场合及特点,优缺点,风机叶轮,水平放置,管束立放。风机叶轮可垂直,或水平放置。多用于湿式空冷，,干湿联合空冷。安置方向应于平,时的风向配合，一般用于气体冷,凝冷却，也适用于真空系统。,进入叶片的是热空气或增湿,后的热空气。,优点是：,结构紧凑，占地面积小。管内热,流体阻力较水平式小。,缺点是：,管束内空气分布不均匀，易受到,外界自然风的干扰；管束不易太长，,否则其刚度下降。另外结构略微复杂。,风机叶轮,垂直放置,空冷器的基本类型,斜置式的结构型式,风机为引风式,风机为鼓风式,结构特点及使用场合,结构形式,适用场合及特点,优缺点,斜顶鼓风式,适用于任何场合。鼓风式风机叶,轮是水平放置，置于管束下方，,进入叶片的是冷空气。,优点是：管内热流体和管外空气分布比较,均匀。传热系数比水平式略高。管内,流动阻力小。占地面积较小。,缺点是：结构略复杂。,斜顶引风式,管束斜放呈人字形，夹角一般在,60,左右，百叶窗至于管束上,方，风机置于管束上方空间的中,央。,空冷器的翅片管,空冷器翅片管类型有：,有,L,型翅片管,LL,型翅片管,G,型（镶嵌式）翅片管,KL,滚花型翅片管,DR,型双金属轧制翅片管,TC,型椭圆管套矩形片翅片管,T60,型板翅片翅片管等结构形式。,空冷器的管箱,空冷器管箱型式有：,丝堵型管箱,可卸盖板管箱,集合管式管箱,可卸帽盖板管箱,全焊接圆帽管箱,整体锻造管箱等结构形式,空冷器的风机基本型式,空冷器的风机主要分为两种：,1,）引风式,空气先经过管束再至风机。,引风式风机的优点有：,1.,气流分布均匀，,2.,噪音较小，,3.,管束下部空间可以利用，,缺点有：,1.,风机安装在管束的上部，受管束高温的影响，不利于维护风机。,2.,经管束后进入风机的空气温度较高，故引风式比鼓风式消耗功率约大,10%,。,3.,管束需从下部检修，操作不方便。,空冷器的风机基本型式,2,）鼓风式,空气先经过风机再至管束。,鼓风式风机的优点有：,1.,易于产生湍流，对传热有利。,2.,操作费用较低。,3.,可以从上部检修管束，操作方便。,缺点有：,1.,气流分布不均匀。,2.,管束上部敞开容易受日光和雨水的影响。,表面蒸发式空冷器,表面蒸发式空冷器，其结构由水箱、光管管束、喷淋除雾、预冷、风机等零部件组成，是一种将水冷与空冷，传热与传质过程融为一体，且兼有两者之长的新型、高效冷却设备，具有结构紧凑、传热效率高、投资省、操作费用低、安装维护方便、占地面积小等特点，适用于炼油、化工、冶金、制冷、轻工、电力等行业，其原理是管外水膜的蒸发强化传热，即从目前普通空冷的显热传热升华为潜热传热。,表面蒸发式空冷器结构图,表面蒸发式空冷器的优缺点,其优点是：,可使介质冷却至环境温度,+5,；,占地面积节省,1,倍以上；,操作费用节省,35.5%,；,投资费用节省,15%,；,传热效率提高,40%,以上；,适用于温度,170,，压力,20MPa,的场合；,节水、节电效果显著；,特别适合于目前全球气温变暖、水源紧张的情况；,适应于常减压、气分、催化、烷基化、酮苯、丙烷、乙烯、重整、加氢、天然气等装置塔顶及侧线的冷凝冷却场合。,缺点：,1.,必须采用软化水；,2.,压降,0.001MPa,的场合不能使用，如减顶冷凝、冷却。,板式空冷器,板式空冷器，是由板束、风机、水箱、喷淋等零部件组成，是国际领先技术水平的空冷器，具有国内自主知识产权的技术，是一种将板式换热器与空冷器优点相结合的新型高效空冷器，即具有节水效果好、环境污染小，又具有传染效率高、结构紧凑、压降小、体积小、占地小、重量轻、流通面积大等优点，特别适合于炼油化工、乙烯、电力、冶金、核能、城市集中供热等领域，它采用分体式撬状组合式结构，制造安装、运输、检修均较方便。,板式空冷器结构图,板式空冷器的优缺点,优点：,传热系数提高,2,倍以上；,单台（,33,规格）面积可达,860,；,压降小，可达,3.23Hg,；,占地小，是普通空冷的,1/6,；,重量轻，是普通空冷的,1/3,；,设备造价低，可节省,10%,以上；,框架投资节省,2,倍以上；,操作费用可节省,2,倍以上；,清洗方便，操作灵活；,寿命提高,3,倍以上；,适用于减压塔顶等塔顶冷凝冷却场合；,属国际领先技术水平。,缺点：,承压,1.0MPa,空冷器常见的失效型式及检修维护,空冷器的常见失效型式：,空冷器冷却效果差,泄漏,风机故障,叶片损坏,1,、空冷器冷却效果差的原因及处理,空冷器冷却效果差有以下几个原因：、,翅片管内壁结垢,翅片管堵塞介质不流动,翅片结垢,翅片管弯曲变形,翅片倒伏,湿式空冷或联合空冷的翅片管翅片间距过密等,对于冷却效果差这类故障主要采取将空冷器切除进,行吹扫或清洗（化学清洗或物理清洗）、修复损坏,的翅片等方法来解决。,2,、空冷器换热管泄漏的原因及处理,空冷器换热管泄漏的原因：,腐蚀,在石油炼制过程中，对设备产生腐蚀的物质主要有：硫的化合物、无机盐类、环烷酸、氮的化合物等。这些杂质虽然含量很少，但危害却极大。此外在原油加工过程中加入的溶剂及酸碱化学剂也会形成腐蚀介质，加速设备的腐蚀。对于空冷器来说最典型的腐蚀类型就是常减压装置初、常顶冷凝冷却系统及,加氢装置分馏塔顶系统,的,低温,(t120)HCl-H2S-H2O,形腐蚀。,空冷器管束腐蚀（翅片管均匀腐蚀除外）可能发生的部位有：翅片管介质入口处、翅片管向下弯曲变形部位的内壁、湿式空冷器翅片管靠近管箱部位无翅片的外壁、带衬管的翅片管在衬管末端的内壁、有可能产生介质涡流的部位等。干式空冷、联合空冷的管束内壁；湿式空冷翅片管外无翅片部位等,管束材质缺陷、选择不当,随著原油性质的不断劣化，近年来原油中的硫含量越来越高，从而也导致了设备的腐蚀不断加剧，因此设备的选材也变得越来越重要，材质选择不当将会导致设备的使用寿命大大降低。,管束使用时间较长,管束泄漏的处理方法,1.,换热管堵漏,空冷器管束经过一段时间的运行后，由于腐蚀等原因造成穿漏，可以采用化学粘补、打卡注胶和堵管等修理方法处理。当换热管泄漏量小时，可在不停车的情况下将管外的翅片除去，然后再进行化学粘补包扎或打卡注胶堵漏；如果不能用上述方法消漏，则应将管束停车吹扫干净，拆开管箱上的丝堵，在换热管两端用角度,3,5,的金属圆台体堵塞，以达到消漏。,2.,换管,当空冷器管束非均匀腐蚀或制造缺陷而泄漏时，可采用换管消漏。首先将要更换的管子拆下，清洗管箱管孔。更换新管时，将管子中间稍拉弯曲，即可从两端管板孔穿入，穿入后进行胀接或焊接。,3,、风机系统故障原因及处理方法,故障表现形式,故障原因,排除方法,电流计指示异常,叶片角度有异常变化；,校正安装角后紧固；,自调执行机构失灵；,排除定位器和气源线故障；,风机轮毂平衡破环；,补校平衡；,皮带松动跳槽；,调整皮带张紧力；,电机电流过大或温,度升高,叶片角度有异常变化；,校正安装角后紧固；,轴承座剧烈振动；,重新调整正；,电机本身原因；,查明原因；,电流单线断电；,检查电源是否正常；,传动部件异常振动,驱动部件螺钉松动；,拧紧螺钉，紧固松动部位；,旋转机构偏心；,调整偏心；,运转部件有异常,声音,轴承磨损；,更换轴承；,缺少润滑油；,补充润滑油；,回转部件与固定件接触；,调整相反位置；,紧固螺钉松动；,拧紧螺钉；,回转部位过热,缺少润滑油；,补充润滑油；,回转部位与非回转部位接触摩察；,调整间隙；,轴承温升过高,轴承座剧烈振动；,重新调整正；,缺少润滑油；,补充润滑油；,润滑油变质；,更换润滑油；,轴承损环；,更换轴承；,4,、风机叶片损坏的原因及处理,叶片损坏原因：,叶片安装不当,叶片材质缺陷,处理方法：,重新装配叶片并调整好叶片的角度,更换叶片,空冷器的检修维护,空冷器检修包括哪些主要内容：,清扫检查管箱及管束。,更换腐蚀严重的管箱丝堵、管箱法兰的联接螺栓及丝堵、法兰垫片。,检查修复风筒、百叶窗及喷水设施。,处理泄漏的管子。,校验安全附件。,整体更换管束。,对管束进行试压。,检查修理轴流风机。,空冷器管束的维护注意事项,1,.,检查管束各密封面不得有泄漏现象,.,如有泄漏时,丝堵式管箱可将丝堵适当拧紧,仍无效果时,应停机更换垫圈或换丝堵（凡需更换垫片或螺接紧固件时,应先停机并将介质防空,然后进行）,.,2.,翅片管端泄漏时,允许将管子重胀,.,重胀次数不得超过,2,次,并注意不要过胀,.,无法用胀接修复时应更换翅片管,.,作为临时措施,也允许用金属塞堵塞,.,3.,如需到管束表面上检查时,应在翅片管上垫以木板或橡胶板,以免损坏翅片,.,4.,铝翅片如被碰倒时,应用专用工具（扁口钳）扶直,.,空冷器管束的维护注意事项,5.,定期清除翅片上的尘垢以减少空气阻力,保持冷却能力,.,清除方法用压力水或压缩蒸汽冲刷,.,6.,检查管束热偿结构工作是否正常,浮动管箱移动必须灵活,不允许有滞卡现象,.,7.,定期维护时,应用蒸汽及水冲刷管束内部,务必将污垢除净,.,并应检查腐蚀厚度,其值不应超过规定值（碳钢为,3,毫米）,.,检查后重新安装时,.,应更换丝堵垫片及法兰,.,8.,定期维护时,应在管束外表面（不包括翅片表面）涂一层银粉漆,.,空冷器管束操作时应注意的事项,1.,管内介质、温度、压力均应符合设计条件,严禁超压,超温操作,.,2.,管内升压、升温时,应缓慢逐级递升,以免因冲击驟热而损坏设备,.,3.,空冷器正常操作时,应先开启风机,再向管束内通入介质,.,停止操作时,应先停止向管束内通入介质,后停风机,.,4.,易凝介质于冬季操作时,其程序与,3,条相反,.,空冷器管束操作时应注意的事项,5.,负压操作的空冷器开机时,应先开启抽气器,管内达到规定的真空度时再启动风机,然后通入管内介质,停机时,按相反程序操作,.,冬季操作时,开启抽气器达到规定真空度后,先通入管内介质,再启动风机,以免管内冻结无法运行,.,6.,停车时,应用低压蒸汽吹扫并排净凝液,以免冻结和腐蚀,.,7.,开车前应将浮动管箱两端的紧定螺钉卸掉,保证浮动管箱在运行过程中可自由移动,以补偿翅片管热胀冷说的变形量,.,谢谢大家！,
