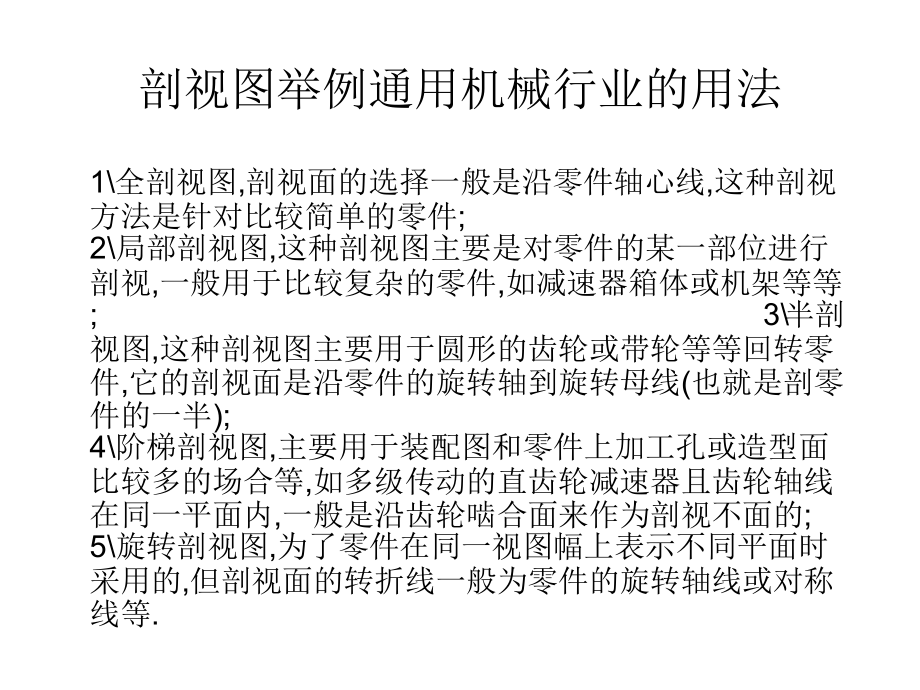

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,剖视图举例通用机械行业的用法,1,全剖视图,剖视面的选择一般是沿零件轴心线,这种剖视方法是针对比较简单的零件,;2,局部剖视图,这种剖视图主要是对零件的某一部位进行剖视,一般用于比较复杂的零件,如减速器箱体或机架等等,;3,半剖视图,这种剖视图主要用于圆形的齿轮或带轮等等回转零件,它的剖视面是沿零件的旋转轴到旋转母线,(,也就是剖零件的一半,);4,阶梯剖视图,主要用于装配图和零件上加工孔或造型面比较多的场合等,如多级传动的直齿轮减速器且齿轮轴线在同一平面内,一般是沿齿轮啮合面来作为剖视不面的,;5,旋转剖视图,为了零件在同一视图幅上表示不同平面时采用的,但剖视面的转折线一般为零件的旋转轴线或对称线等,.,绘制剖视图注意事项,1.,剖面区域在剖视图中，剖切面与机件接触的部分称为剖面区域。国家标准规定，剖面区域内要画上剖面符号。不同的材料采用不同的剖面符号。,-,金属材料的剖面符号最好画成与剖面区域的主要轮廓线或剖面区域的对称线成,45,，而且间隔相等的细实线。这些细实线称为剖面线，同一机件所有的剖面线的方向、间隔均应相同。,2.,剖切假想性由于剖切是假想的，虽然机件的某个视图画成剖视图，但机件仍是完整的，因此机件的其他图形在绘制时不受其影响。,3.,剖切面位置为了清楚表达机件内部结构形状，应使剖切面尽量通过机件较多的内部结构（孔、槽等）的轴线、对称面等，并用剖切符号表示。,4.,剖切符号和剖视图名称剖切符号由粗短画和箭头组成，粗短画（长约,5 10 mm,）表示出剖切位置，箭头（画在粗短画的外端，并与粗短画垂直）表示投射方向。在剖切符号附近还要注写相同的字母“,”,（“,”,为大写拉丁字母），并在剖视图上方中间位置处使用相同的字母注写剖视图的名称“,”,。主视图,A-A,是旋转剖，俯视图是局部剖，,C,是向视图，,B-B,是斜剖。,按剖切范围的大小,剖视图可分为全剖视图、半剖视图和局部剖视图三种。,B-B,在这里是全剖视图。按剖切平面和剖切方法分，剖视图分为：,1.,斜剖,2.,阶梯剖,3.,旋转剖,4.,复合剖,B-B,在这里是斜剖视图。也有叫做斜全剖视图的。将机件的某一部分向不平行于任何基本平面的平面投影所得到的视图，称为斜视图。用不平行任何基本投影面的剖切平面剖开零件的方法叫做斜剖。斜剖适用范围：当机件上具有倾斜结构，且内部有孔槽结构时，可沿着倾斜的方向剖开，来表现倾斜结构的内部特征。,斜剖要注意：,1.,斜剖视图必须注出剖切符号、投影方向和剖视图名称。,2.,斜剖视图最好配置在箭头所指方向上，并与基本视图保持对应的投影关系。也可将图形旋转画出，但必须标注“,-”,。,3.,斜剖视图主要用来表达倾斜部分的实形。,
