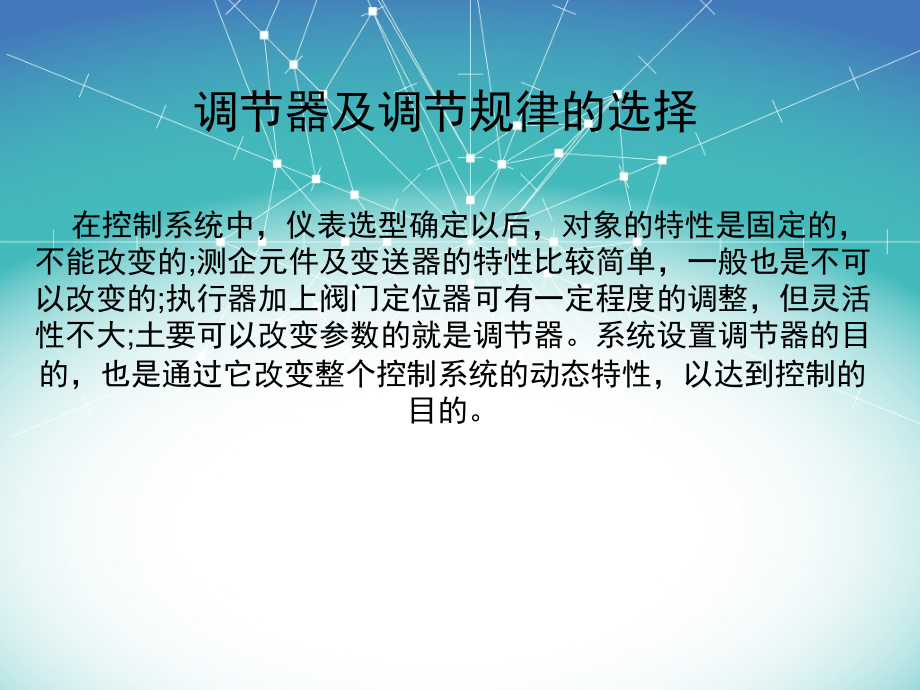

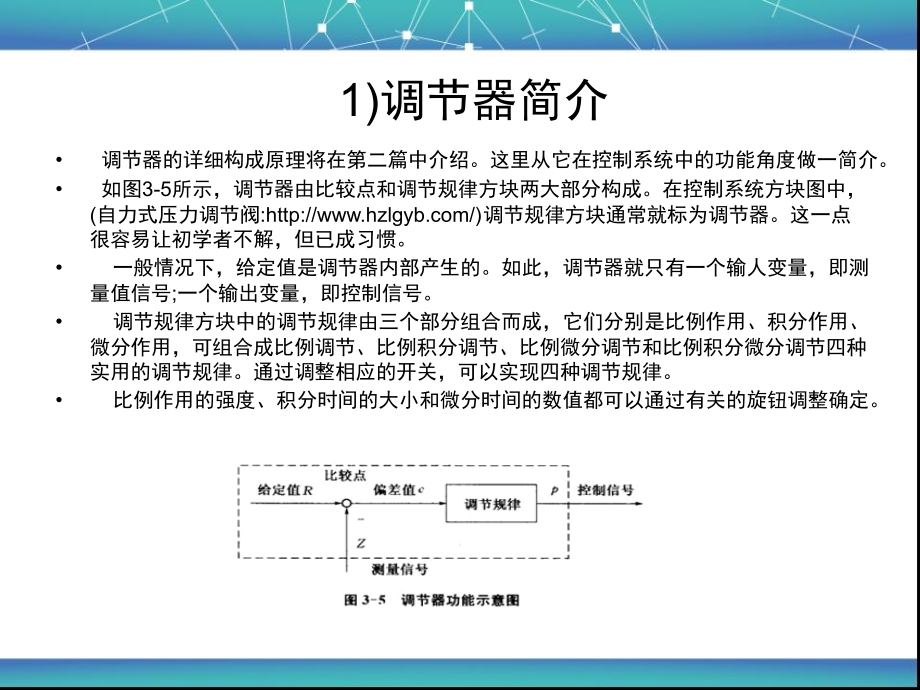

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,调节器及调节规律的选择,在控制系统中，仪表选型确定以后，对象的特性是固定的，不能改变的;测企元件及变送器的特性比较简单，一般也是不可以改变的;执行器加上阀门定位器可有一定程度的调整，但灵活性不大;土要可以改变参数的就是调节器。系统设置调节器的目的，也是通过它改变整个控制系统的动态特性，以达到控制的目的。,1)调节器简介,调节器的详细构成原理将在第二篇中介绍。这里从它在控制系统中的功能角度做一简介。,如图3-5所示，调节器由比较点和调节规律方块两大部分构成。在控制系统方块图中，(自力式压力调节阀:
