厂用电接线的设计原则和接线形式.ppt

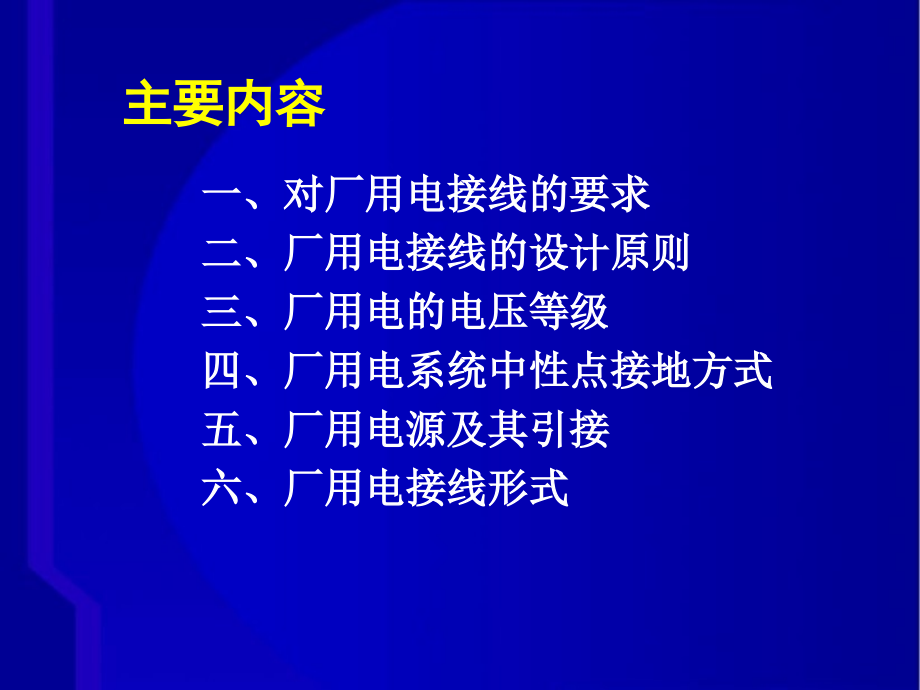

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,厂用电接线的 设计原则和接线形式,09,电气,2,班,朱蕾,20091340054,主要内容,一、对厂用电接线的要求,二、厂用电接线的设计原则,三、厂用电的电压等级,四、厂用电系统中性点接地方式,五、厂用电源及其引接,六、厂用电接线形式,一、对厂用电接线的要求,供电可靠，运行灵活。,各机组的厂用电系统应是独立的。,全场性公用负荷应分散接入不同机组的厂用母线或公用负荷母线。,充分考虑发电厂正常、事故、检修、启停等运行方式下的供电要求。,供电电源应尽量与电力系统保持密切联系。,充分考虑电厂分期建设和连续施工过程中厂用电系统的运行方式。,二、厂用电接线的设计原则,其设计原则基本上与主接线的设计原则基本相同，应满足正常运行安全、可靠、灵活、经济、和检修、维护方便等一般要求。,三、厂用电的电压等级,考虑因素：,1,、发电机容量、电压,2,、厂用电动机容量、电压：,其容量相差悬殊，从数千瓦到数千千瓦，因此只有一种电压等级显然不合理，应设厂用高压、厂用低压。,3,、厂用电供电网络：,电压等级不宜过多。,四、厂用电系统中性点接地方式,中性点不接地方式：,供电可靠性高，被广泛采用。,中性点经高阻接地方式：,常采用二次侧接电阻的配电变压器接地方式，当发生单相接地故障时，短路电流过固定的电阻性电流，有利于馈线的零序保护动作。,中性点经消弧线圈接地方式：,补偿方式为过补偿,1,、高压厂用电系统中性点接地方式,接地方式的选择与接地电容电流的大小有关，有如下三种形式,2,、低压厂用电系统的中性点接地方式,中性点不接地或中性点经高阻抗接地方式：,发生单相接地故障时能继续运行一段时间，避免开关立即跳闸，防止由于熔断器一项熔断所造成的电动机两项运转，提高了运行可靠性。,中性点直接接地方式：,供电可靠性较低，发生单相接地故障时，动作于跳闸。,五、厂用电源及其引接,工作电源,备用电源,启动电源,事故保安电源,启动备用电源,1,、工作电源及其接线方式,作用：是保证正常运行的基本电源,引接要求：供电可靠，容量满足符合要求，不应少于两个。,引接方式,高压厂用工作电源：,从发电机回路的引接方式与主接线形式有密切联系。当主接线具有发电机电压母线时，应从母线上引接,;,当为单元接线时，应从主变压器的低压侧引接。,低压厂用工作电源：,一般由高压厂用电母线上取得,注：,125MW,及以下机组一般可在厂用分支上按额定电流装设断路器，对于,200MW,及以上的机组，可不装断路器，厂用分支都采用分相封闭母线。,2,、备用电源及其引接方式,作用：作为工作电源的事故备用。,引接要求：具有独立性和足够的用电容量。,引接方式：,当有发电机电压母线时，由与工作电源不同的分段上引接。,当无发电机电压母线时，由与电力系统连接的最低一级电压母线引接。,当无发电机电压母线时，由发电厂联络变压器的低压绕组引接。,备用电源的两种方式：明备用和暗备用,明备用：设置专用的备用变压器（或线路），它经常处于备用状态,暗备用：不设专用的备用变压器（或线路），而将每台工作变压器容量增大，相互备用。,3,、启动电源,定义：指机组在启动或停运过程中，工作电源不可能供电的工况下为该机组的厂用负荷供电。,4,、事故保安电源,可靠的外部独立电源,快速柴油发电机组,蓄电池组,逆变器（直变交）,六、厂用电接线形式,通常采用单母线分段接线形式。,采用“按锅炉分段”原则,定义：将高压厂用母线按锅炉台数分成若干独立段,特点：便于运行和检修使事故影响范围局限在一机一炉,短路电流较小,谢谢,
