第一节电能的产生.ppt

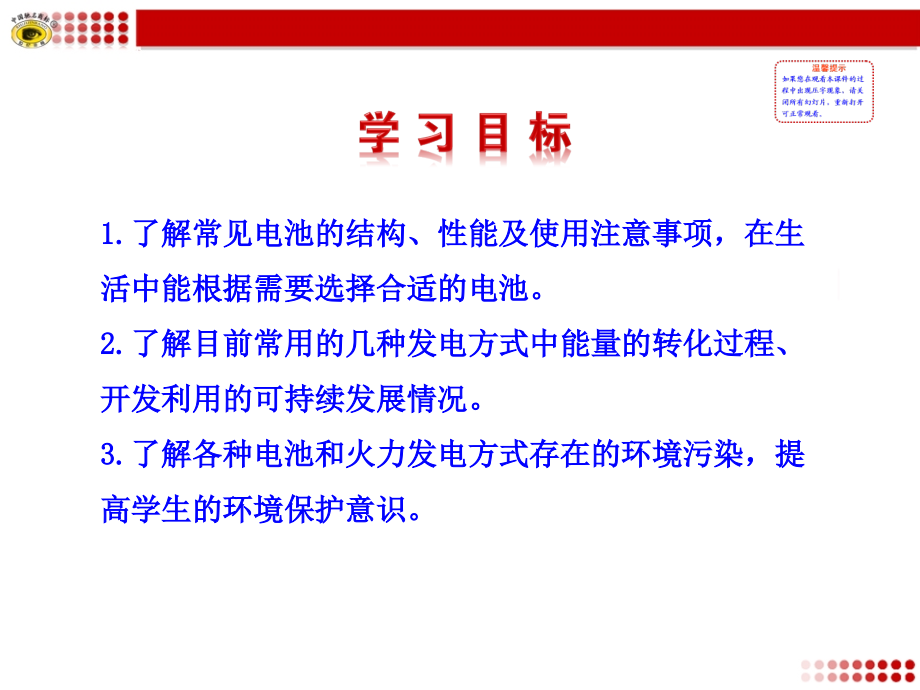

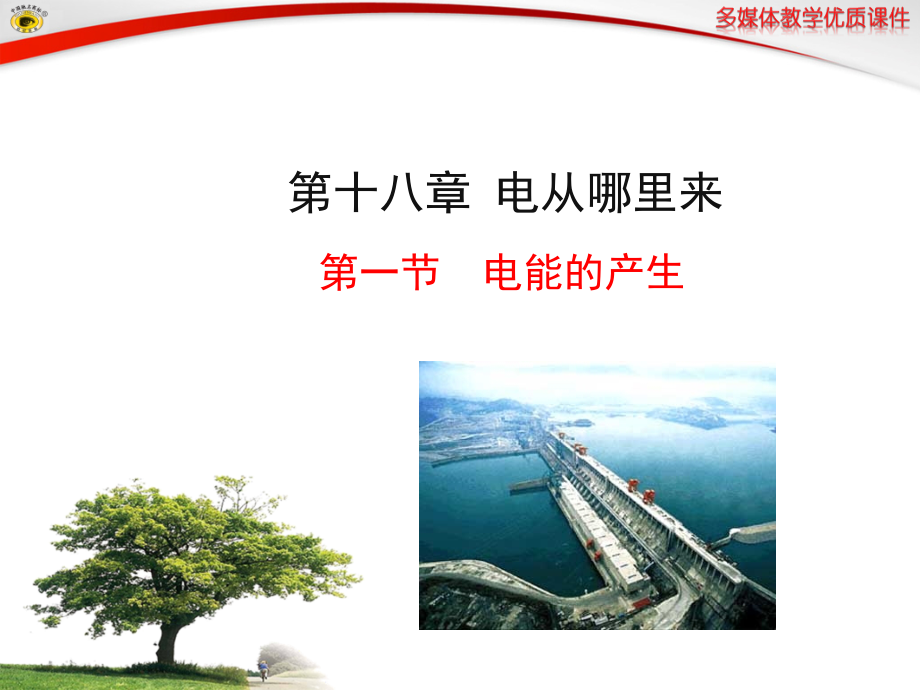

第一节 电能的产生,第十八章 电从哪里来,1.,了解常见电池的结构、性能及使用注意事项，在生活中能根据需要选择合适的电池。,2.,了解目前常用的几种发电方式中能量的转化过程、开发利用的可持续发展情况。,3.,了解各种电池和火力发电方式存在的环境污染，提高学生的环境保护意识。,电池,1.,电池的作用：,（把其他形式能转化为电能）,2.,电池的种类：,（化学电池：干电池、蓄电池，太阳能电池）,电池提供的是,直流电,干电池,1.,构造,2.,工作原理,3.,干电池的应用与废旧电池的处理,一 号,二号,五号,七号,日常使用的干电池是一种锌锰电池，也叫碳锌电池。它的构造是负极为锌做的圆筒，做成筒状的目的是用来储存电解液等化学药品。正极是一根碳棒，它的周围被二氧化锰、碳粉和氯化铵的混合剂所包围，总称为,“,碳包,”,。碳包和锌筒之间充填着氯化铵、氯化锌的水溶液和淀粉等组成的糊状物，称为电糊。电池口上用沥青、松香等配成的封口剂封牢。,干电池的构造,电糊中的主要成分是氯化铵，它相当于伏打电池的稀硫酸溶液。电糊中的氯化锌的作用是增加溶液中的锌离子浓度，缓和氯化铵对锌筒的腐蚀，延长电池的使用时间。,封口的目的是防止电池内部的水分散发和外部水分侵入，避免电液外流，使干电池便于携带，以及防止碳包和锌筒短路。,使用前确认电池正,(+),负,(-),极。请勿将电池充电、火烧、与旧电池或不同类电池混用、请勿拆解电池或卸下聚能环，避免造成电池漏液或破裂。电池中含有许多重金属（如锌、铜、汞、镉）和酸、碱等物质，这些物质渗漏后会污染环境，威胁人类健康，因此废旧电池应分类回收。,干电池的使用及处理,干电池的应用和废旧电池的处理,1.,应用：,主要在生活、生产通信、科学研究等方面，大多数干电池,是一次性使用，但也有镍镉电池和镍氢电池可以反复使用。,2.,废旧电池的处理,废旧干电池要,集中分类处理,，如果乱扔会造成环境污染。原因是干电池内含有酸和汞、镉等重金属元素，排放到地下水中污染环境。一节一号电池烂在地里，能使一平方的土壤永远失去利用价值，一粒纽扣电池可使,600,吨水受到污染，相当于一个人一生的饮水量。（,交流,）,交流与讨论,我国是世界上干电池生产和消费大国，更是干电池污染,大国。目前全国拥有干电池生产厂家,200,多家。年产量已,超过,180,亿只。其中内销约,90,亿只，人均,7,只。如果不处,理好废旧电池，会产生什么后果？,干电池的工作原理,干电池工作时，锌和氯化铵发生变化，产生氢气，附着在碳棒上面。由于氢的电阻很大，电池工作时，在电极附近产生相当大的电压，使,路端电压,降低（这种现象称作“极化”）。所以在干电池中加入二氧化锰作为“退极化剂”。二氧化锰是不良导体，如果用得太多，电池的内电阻就要增大，用得太少，退极化作用太慢。为了解决这个问题，通常就加入一些导电本领较好的碳粉，它的作用主要是导电，其次是吸收反应过程中生成的部分气体。,共同了解,1.,请大家学习课本中,“,为什么西红柿能发出声音,”,2.,不论干电池的号数、形状如何，它们的电压都是,1.5V,3.,原理：,把,化学能,转化为,电能,蓄电池,原理：,将,电能,转化为,化学能,储存起来，使用时把化学能转变成电能。,（蓄电池每节电压,2V,）,太阳能电池,1.,请大家阅读课本，说说对太阳能电池的了解,2.,交流太阳能电池的构造和使用太阳能电池的优缺点。,优点：,取之不尽，没有污染,缺点：,受天气条件的限制,燃料电池,利用燃料电池的电动车,燃料电池是一种将氢和氧的化学能通过电极反应直接转换成电能的装置。这种装置的最大特点是由于反应过程中不涉及燃烧，因此其能量转换效率不受,“,卡诺循环,”,的限制，其能量转换率高达,60%,80%,，实际使用效率则是普通内燃机的,2,3,倍。另外，它还具有燃料多样化、排气干净、噪音低、对环境污染小、可靠性高及维修性好等优点。,发电机,发电机,是把其他形式的能转化为电能的装置。常见的发电机有,火力发电机、水力发电机、核能发电机,等,火力发电,1.,能量转化：,燃料的化学能 水和水蒸气的内能 发电机转子的机械能 电能,2.,火力发电的优缺点,（,1,）优点：,原材料易获得，设备简单不受客观因素的影响,（,2,）缺点：,燃烧大量的煤、石油等燃料，这都是不可再生的；燃料燃烧还会产生大量的二氧化碳、含硫的气体和粉尘等，污染环境。,火电厂中的汽轮机组,湛江火电厂,宁波市镇海火电厂,水力发电,1.,能量转化：,水的机械能 水轮机的机械能 发电机,转子的机械能 电能,2.,水力发电的优缺点,（,1,）优点：,是对自然资源的综合利用，对环境没有污染,（,2,）缺点：,其发展受地理位置和自然条件变化的影响,三峡工程图,核电站,核能发电是在,核反应堆,中利用铀原子,核裂变,时放出的核能来发电的,1.,能量转化：,核能 水和水蒸气的内能 发电机转子的机械能 电能,2.,核能发电的优缺点,优点,:,用料省,运输方便,污染小,缺点,:,原材料比较少,结构比较复杂,秦山核电站,发电前景,1.,火力发电、水力发电和核能发电是目前发电的主力军,2.,人们还在研究更多的利用各种资源发电的方法，如海,浪发电、地热发电、风力发电、磁流体发电等，除了,在地面建立太阳电站外，还拟建立太空发电站。,直流电和交流电,T,u,t,交 流 电 波,直 流 电 波,1.,干电池提供的是,直流电，其电流的大小和方向不随时间变化,，给家庭电路提供的是,交流电，其大小和方向随时间做周期性变化。,2.,交流电每秒变化的次数称为频率（单位是,Hz,）。我国交流电的频率是,50Hz,。,u,t,1,关于干电池，下列说法中正确的是,(,),A,有的干电池提供直流电，有的干电池提供交流电,B,干电池是把电能转化为化学能的装置,C,常用的,1,号、,2,号、,5,号、,7,号干电池的电压,随号数的增大而增大,D,多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境，所以废干电池应该集中分类处理,D,2,关于电源，下列说法错误的是,(,),A,发电机是把机械能转化为电能的装置,B,干电池和蓄电池是把化学能直接转化为电能的电源,C,氧化银电池、太阳能电池等新型电池都是把其他形式的能量转化为电能的电源,D,电源的作用就是把电能转化为其他形式的能量,D,3,某干电池的外包装说明（部分）,如右边文字所示，请回答（每小题,各答一点即可）,（,1,）保养或使用电池过程中应注,意：,_,_,（,2,）废旧电池应如何处理,_,注意,:,使用前确认电池正,(+),负,(-),极。请勿将电池充电、火烧、与旧电池或不同类电池混用、请勿拆解电池或卸下聚能环，避免造成电池漏液或破裂,清洁干燥保养，使用时不短接，不与旧电池混用,废旧电池分类回收,一、电能的产生,二、电源包括：电池和发电机,（一）种类：,（,1,）干电池：锌锰电池、镍镉电池、锂电池、银锌电,池等。,（,2,）蓄电池 （,3,）太阳电池 （,4,）燃料电池,（二）能量转化,（三）对环境的影响,三、发电机,（一）发电方式：火力发电、水力发电、核能发电,（二）能量转化,（三）对环境的影响,（四）新型发电方式,人生之要事在于确立伟大的目标与树立实现目标的决心,。,
