PC-DMI钣金件高级应用_教材_1.ppt

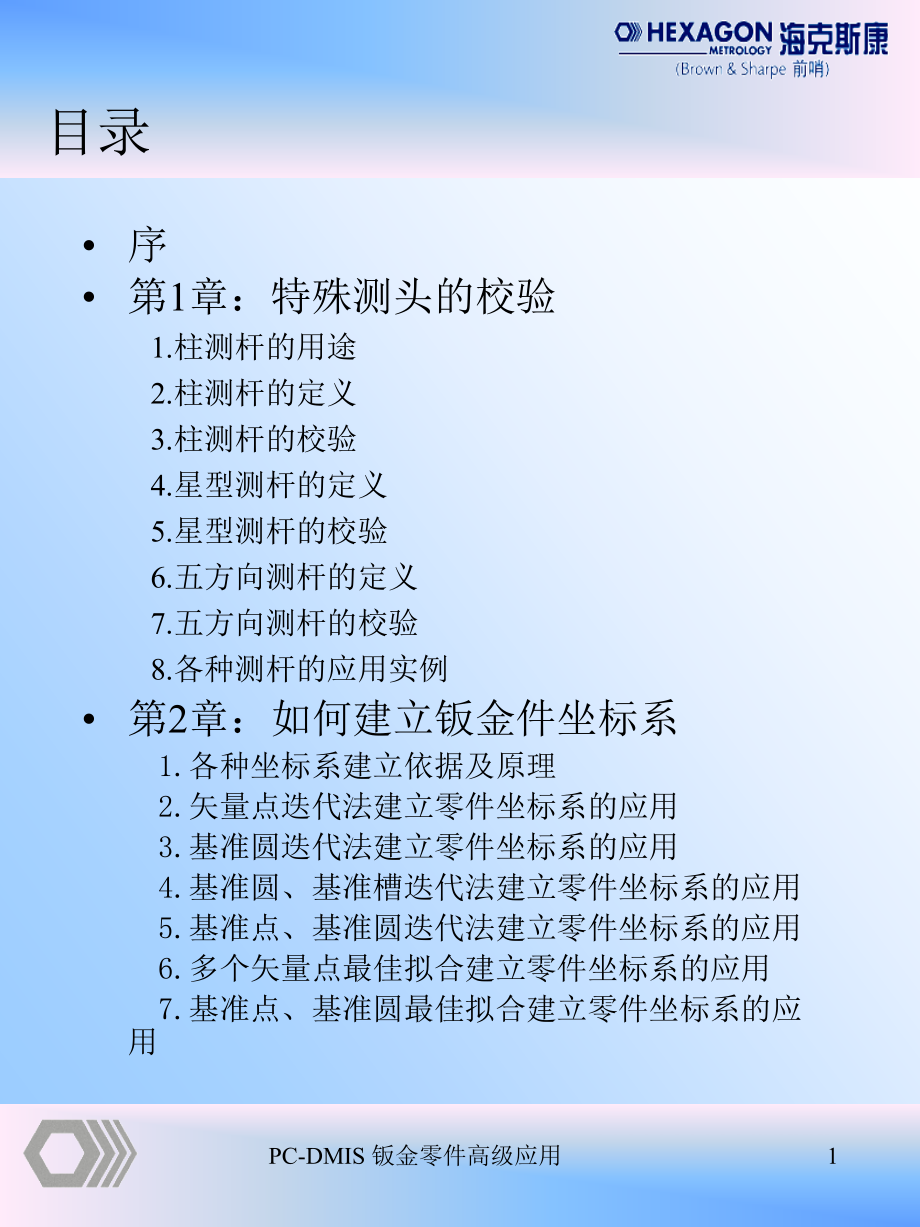

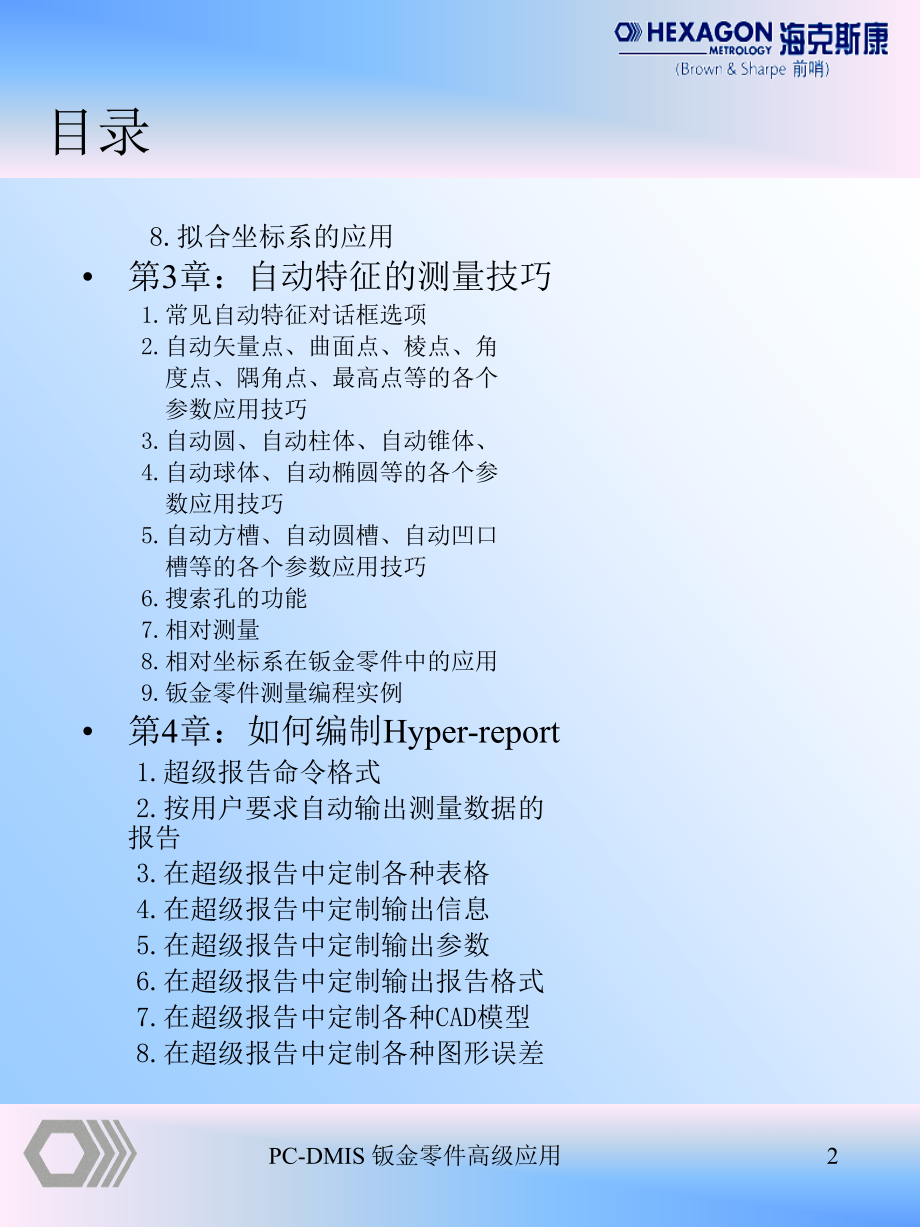

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,PC-DMIS 钣金零件高级应用,-,*,-,目录,序,第1章：特殊测头的校验,1.,柱测杆的用途,2.柱测杆的定义,3.柱测杆的校验,4.星型测杆的定义,5.星型测杆的校验,6.五方向测杆的定义,7.五方向测杆的校验,8.,各种测杆的应用实例,第2章：如何建立钣金件坐标系,1.各种坐标系建立依据及原理,2.矢量点迭代法建立零件坐标系的应用,3.基准圆迭代法建立零件坐标系的应用,4.基准圆、基准槽迭代法建立零件坐标系的应用,5.基准点、基准圆迭代法建立零件坐标系的应用,6.多个矢量点最佳拟合建立零件坐标系的应用,7.基准点、基准圆最佳拟合建立零件坐标系的应用,1,PC-DMIS 钣金零件高级应用,目录,8.拟合坐标系的应用,第3章：自动特征的测量技巧,1.常见自动特征对话框选项,2.自动矢量点、曲面点、棱点、角,度点、隅角点、最高点等的各个,参数应用技巧,3.自动圆、自动柱体、自动锥体、,4.自动球体、自动椭圆等的各个参,数应用技巧,5.自动方槽、自动圆槽、自动凹口,槽等的各个参数应用技巧,6.搜索孔的功能,7.相对测量,8.相对坐标系在钣金零件中的应用,9.钣金零件测量编程实例,第4章：如何编制,Hyper-report,1.,超级报告命令格式,2.按用户要求自动输出测量数据的报告,3.在超级报告中定制各种表格,4.在超级报告中定制输出信息,5.在超级报告中定制输出参数,6.在超级报告中定制输出报告格式,7.在超级报告中定制各种,CAD,模型,8.在超级报告中定制各种图形误差,2,PC-DMIS 钣金零件高级应用,目录,9.将超级报告保存为,PDF,等不同格式,第5章：扫描功能的应用技巧,附录1：常见问题答疑（软件）,附录2：常见问题答疑（硬件）,3,PC-DMIS 钣金零件高级应用,第1章：特殊测头的使用,盘形测针的校验,盘形测针的使用,用来探测零件侧面的凹处、切口和沟槽,深孔等,。,作为大球上的一个截段，它实际的接触面积很小且常使用,X,Y,方向，因此它对坐标系建立的精度和测量位置的定位要求较高。,校验步骤（以,25,盘测杆为例）,1.为了保证校验结果的精确，先校验一个普通球型测杆，保持标准球不移动；,2.卸下球测杆，换上盘型测杆；,3.新建一个测头文件；,4.在“测头说明”里选择测头组件：,PH10MQ,CONCERT30MM_TO_M8THRD,PROBE_TP20,EXTEN20MM,TIP25BY3MMDISK；,4,PC-DMIS 钣金零件高级应用,盘形测针的校验,5.点击“测量”，打开测头校正对话框；,设置测头参数,：,测点数：9,逼近距离/回退距离：4,移动速度：60,触测速度：2,校验模式：,选择,“用户定义”,层数：2,起始角：,-5,终止角：,5,6.选择在第1步中校验球形测针时所定义的,标准工具文件；,7.点击“测量”，开始进行测头的校正；,1“是否校验所有测头？”，选择“是”,2“是否已经移动标定工具或更改坐标系零点？”，必须选择“否”,8.,PC-DMIS,将自动进行测头的校验。,校验完成后，点击“确定”。,5,PC-DMIS 钣金零件高级应用,盘形测针的校验,注意事项：,在校验盘测杆之前，先校一个普通的球测杆，目的是为了得到标准球的位置。然后再进行盘测杆的校验。,使用时，通常使用,20,mm,加长杆；,配置测头文件时，选择测杆要注意后缀为“,DISK,”,;,由于盘型测杆是球型测杆的特例（切掉了两个球冠），工作面为球环的球面，不能垂直于标准球正上方采点；因此，在校验时，盘型测杆不能手动在标准球顶部采第一点，所以，自动校验测量时，选择“是否已经移动标定工具或更改坐标测量机零点？”时只能选择“否”；,6,PC-DMIS 钣金零件高级应用,柱测针的校验,如何校验柱测针？,专用来测量薄壁件。,校验步骤,1.新建一个测头文件；,2.在“测头说明”中选择测头组件,柱形测针：,TIP2BY20MMSHNK,3.,点击“测量”，打开测头校正对话框，设置参数；其中，必须选中“柱测尖标定”，并设置相应参数；,4.添加角度；,5.定义标定工具；,6.点击“测量”，开始进行测头的校验。,校验完成后，点击“确定。,7,PC-DMIS 钣金零件高级应用,柱测针的校验,注意事项,配置测头文件时，选择测杆要注意后缀为,“,SHNK,”,配置校验参数时，激活“柱测尖标定”选项。（除此设置与普通测针不同之外，其他操作方法完全一致）,柱测尖偏置定义的是从测尖球心到柱层3,MM,处为校验的柱层，校验的点数为“柱测检测点数”；而“测点数”处定义的点数为柱测尖的半球部分校验的点数。,8,PC-DMIS 钣金零件高级应用,星形测针的校验,如何校验星形测针？,主要用于检测零件内腔，及深孔。例如缸径上的钻孔,沟槽等。,星型测杆的校验步骤（以,PS7R,为例）,1.新建一个测头文件,2.在“测头说明”里选择测头组件：,PH10MQ,CONCERT30MM_TO_M8THRD,PROBE_TP20,EXTEN20MM,测尖号1：2,BY18MMSTAR(,方向向下）,测尖号2：,TIPSTAR2BY30（,指向,X+）,测尖号3：,TIPSTAR2BY30(,指向,Y+),测 尖号4：,TIPSTAR2BY30(,指向,X-),测尖号5,：,TIPSTAR2BY30(,指向,Y-),3.添加角度；注意：每添加一个角度，5个测尖同时添加此角度，若用不了某测尖的此角度，可删除之。,4.其它步骤同普通测针。,9,PC-DMIS 钣金零件高级应用,星形测针的校验,注意事项:,使用时，通常使用,20,mm,加长杆；,注意：每添加一个角度，5个测尖同时添加此角度，若不采用某测尖的此角度，可删除之。,安装时，尽量保证2、3、4、5号测针中两相对两测针连线与,“,X,”,轴或“,Y,”,轴平行；,配置测头文件时，首先选择星型测杆,1,号位置的测针（当角度为,A0B0,时,竖直向下的杆），然后按照顺序选择,2,、,3,、,4、5,号针；,配置空间位置测杆时，测杆有效测量长度应为相对两个测杆间红宝石球心连线的距离，即,2,与,4,号针（或,3,与,5,号针）之间的距离；,1号测杆不能单独使用。,校验星型测杆通常用双标准球。因为：,在校验某些角度的时候，需要用到双标准球中的从球，例如在校验,T1A90B180,位置时,5号测杆就需要在可用工具列表中对从球的矢量方向进行定义（与主球的定义方向相反），同时要注意：为了使在此处校得的从球数据和在主球上校得的数据相互联系，应该选择一个在主球上校过，而且在从球上也能校验的一个角度，在从球上也校验一次。（注：主球指双标准球中位于上方的那个球，从球则是其中位于下方的）。,10,PC-DMIS 钣金零件高级应用,五方向测针的校验,如何校验五方向测杆？,主要用于检测零件内腔，或深孔。使用方法类似星形测针。,校验步骤,1.,建立一个新的测头文件,2.,在“测头说明”选择测头组件：,PH10M,CONCERT30MM_TO_M8THRD,PROBE_TP2,EXTEN20MM,EXTEN5WAY,（,空连接1）测尖号1,：,TIP1.5BY30M,空连接2：,（,空连接3）测尖号2,：,TIP2.5BY30MM,测,尖号3：,TIP3BY30MM,空连接,5,3.其它操作方法同星形测针,11,PC-DMIS 钣金零件高级应用,五方向测针的校验,注意事项：,无论校验还是使用，五方向比星形测针更灵活。,五方向的安装与形星测针一样，必须注意测针的方向指向，,空连接1指向,Z-,空连接2指向,X+；,空连接3指向,Y+；,空连接4指向,X-；,空连接5指向,Y-；,为空连接选择测针时，根据选择顺序定义测尖号；而形星测针的测尖号是固定的，与空连接号相对应。,12,PC-DMIS 钣金零件高级应用,13,PC-DMIS 钣金零件高级应用,14,PC-DMIS 钣金零件高级应用,15,PC-DMIS 钣金零件高级应用,第2章：如何建立钣金件坐标系,16,PC-DMIS 钣金零件高级应用,17,PC-DMIS 钣金零件高级应用,18,PC-DMIS 钣金零件高级应用,19,PC-DMIS 钣金零件高级应用,20,PC-DMIS 钣金零件高级应用,21,PC-DMIS 钣金零件高级应用,22,PC-DMIS 钣金零件高级应用,23,PC-DMIS 钣金零件高级应用,24,PC-DMIS 钣金零件高级应用,25,PC-DMIS 钣金零件高级应用,26,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,常见自动特征对话框选项,点,在点类型的测量中包含位置（,XYZ）、,矢量（,IJK）、,理论值计算方法、料厚补偿、移动等几部分。在对话框中的位置参见下图,位置,矢量,27,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,矢量点的检测,28,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,曲面点的检测,29,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,边界,点,30,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,角度点,31,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,常见自动特征对话框选项圆,在圆类型特征（圆、圆柱、椭圆、锥体、球体）的测量中包含位置（,XYZ）、,矢量（法线和角矢量,IJK）、,圆的计算方法、理论值计算方法、相对测量、料厚补偿、移动、查找孔等几部分。在对话框中的位置参见下图,32,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,圆,33,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,查找孔,从理论圆心按照,(,feature radius,probe,radius),开始搜索，将搜索(2*,PI*feature radius/(feature radius probe radius),个位置.如果还没有找到，搜索半径将按照(,feature radius probe radius),增加直到等于,prehit,distance。,如果搜索距离小于,(,feature radius probe radius)，,将只搜索一次,。,34,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,相对测量,35,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,相对零件坐标系,36,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,柱体,37,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,锥体,38,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,球体,39,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,椭圆,40,PC-DMIS 钣金零件高级应用,第3章：自动特征的测量技巧,钣金零件编程实例,41,PC-DMIS 钣金零件高级应用,42,PC-DMIS 钣金零件高级应用,43,PC-DMIS 钣金零件高级应用,第4章：如何编制,Hyper-report,44,PC-DMIS 钣金零件高级应用,45,PC-DMIS 钣金零件高级应用,46,PC-DMIS 钣金零件高级应用,47,PC-DMIS 钣金零件高级应用,48,PC-DMIS 钣金零件高级应用,49,PC-DMIS 钣金零件高级应用,50,PC-DMIS 钣金零件高级应用,51,PC-DMIS 钣金零件高级应用,52,PC-DMIS 钣金零件高级应用,53,PC-DMIS 钣金零件高级应用,54,PC-DMIS 钣金零件高级应用,第5章：扫描功能的应用技巧,55,PC-DMIS 钣金零件高级应用,56,PC-DMIS 钣金零件高级应用,57,PC-DMIS 钣金零件高级应用,58,PC-DMIS 钣金零件高级应用,59,PC-DMIS 钣金零件高级应用,60,PC-DMIS 钣金零件高级应用,61,PC-DMIS 钣金零件高级应用,附录1：常见问题答疑（软件）,一、盘星测针的校验,用来探测零件侧面的凹处、切口和沟槽作为大球上的一个截段，它实际的接触面积很小且常使用,X,Y,方向，因此它对坐标系建立的精度和测量位置的定位要求较高。,校验步骤（以,25,盘测杆为例）,1.首先校验一个普通球型测针，并且保证标准球在校星形测针之前不能移动；,2.新建一个测头文件；,3.在“,测头说明”中,选择测头组件，如下：,PH10MQCONCERT30MM_TO_M8THRD、,PROBE_TP20、,EXTEN20MM、,TIP25BY3MMDISK,62,PC-DMIS 钣金零件高级应用,附录1：常见问题答疑（软件）,3.点击“测量”，打开测头校正对话框，设置参数；,测头参数：,测点数：5,逼近距离/回退距离：4,移动速度：60,触测速度：2,校验模式,：,选择“,用户定义,”,层数：,2,起始角：,-5,终止角：,5,4.必须选择第一步中定义的标定工具,5.点击“测量”，开始进行测头的校正。,1）“是否校验所有测头？”，选择“是”,2）“,是否已经移动标定工具或更改坐标系零点？”，必须选择“否”,6.,PC-DMIS,将自动进行测头的校验。,校验完成后，点击“确定”。,63,PC-DMIS 钣金零件高级应用,附录1：常见问题答疑（软件）,注意事项：,在校验盘测杆之前，先校一个普通的球测杆，目的是为了得到标准球的位置。然后再进行盘测杆的校验。,使用时，通常使用,20,mm,加长杆；,配置测头文件时，选择测杆要注意后缀为“,DISK,”,;,由于盘型测杆是球型测杆的特例（切掉了两个球冠），工作面为球环的球面，不能垂直于标准球正上方采点；因此，在校验时，盘型测杆不能手动在标准球顶部采第一点，所以，在选择“是否已经移动标定工具或更改坐标测量机零点？”时只能选择“否”；即需先用其他类型的测杆进行校验。,64,PC-DMIS 钣金零件高级应用,附录1：常见问题答疑（软件）,如何校验柱测针？,专用来测量薄壁件。,校验步骤,1.新建一个测头文件,2.在“测头说明”中选择测头组件,柱形测针：,TIP2BY20MMSHNK,3.,点击“测量”，打开测头校正对话框，设置参数；其中，必须选择“柱测尖标定”,4.定义标定工具,5.点击“测量”，开始进行测头的校验。,校验完成后，点击“确定,65,PC-DMIS 钣金零件高级应用,附录1：常见问题答疑（软件）,注意事项,配置测头文件时，选择测杆要注意后缀为,“,SHNK,”,配置校验参数时，激活“柱测尖标定”选项。,柱测尖偏置定义的是从测尖球心到柱层,3,MM,处为校验的柱层，校验的点数为“柱测检测点数”；而“测点数”处定义的点数为柱测尖上的半球部分校验的点数。,66,PC-DMIS 钣金零件高级应用,附录1：常见问题答疑（软件）,如何校验星形测针？,主要用于检测零件内腔，及深孔。例如缸径上的钻孔,沟槽等。,星型测杆的校验步骤（以,PS7R,为例）,1.新建一个测头文件,2.在“测头说明”里选择测头组件：,PH10MQ,CONCERT30MM_TO_M8THRD,PROBE_TP20,EXTEN20MM,测尖号1：2,BY18MMSTAR(,方向向下）,测尖号2：,TIPSTAR2BY30（X+）,测尖号3：,TIPSTAR2BY30(Y+),测 尖号4：,TIPSTAR2BY30(X-),测尖号5：,TIPSTAR2BY30(Y-),3.,其它步骤同普通测针的校验,67,PC-DMIS 钣金零件高级应用,附录1：常见问题答疑（软件）,注意事项:,使用时，通常使用,20,mm,加长杆；,安装时，尽量保证相对两测杆连,线与“,X,”,轴、“,Y,”,轴平行；,配置测头文件时，首先选择星型测杆,1,号位置的测针（当角度,为,A0B0,时,竖直向下的杆），然后按照顺序选择,2,、,3,、,4,号针；,配置空间位置测杆时，测杆有效测量长度应为相对两个测杆间红宝石球心连线的距离，即,2,与,4,号针（或,3,与,5,号针）之间的距离；,1号测杆不能单独使用。,校验星型测杆通常用双标准球。因为：,在校验某些角度的时候，需要用到双标准球中的从球，例如在校验,T1A90B180,位置时,5号测杆就需要在可用工具列表中对从球的矢量方向进行定义（与主球的定义方向相反），同时要注意：为了使在此处校得的从球数据和在主球上校得的数据相互联系，应该选择一个在主球上校过，而且在从球上也能校验的一个角度，在从球上也校验一次。（注：主球指双标准球中位于上方的那个球，从球则是其中位于下方的）。,68,PC-DMIS 钣金零件高级应用,如何校验五方向测杆？,主要用于检测零件内腔，或深孔。用单一杆无法检测到的位置。使用方法类似星形测针。,校验步骤,1.,建立一个新的测头文件,2.,在“测头说明”选择测头组件：,PH10M,CONCERT30MM_TO_M8THRD,PROBE_TP2,EXTEN20MM,EXTEN5WAY,（,空连接1）测尖号3：,TIP2.5BY30M,（,空连接2）,测尖号1：,TIP2BY30MM,（,空连接3）测尖号2：,TIP1.5BY20MM,空连接4,空连接5,69,PC-DMIS 钣金零件高级应用,70,PC-DMIS 钣金零件高级应用,
