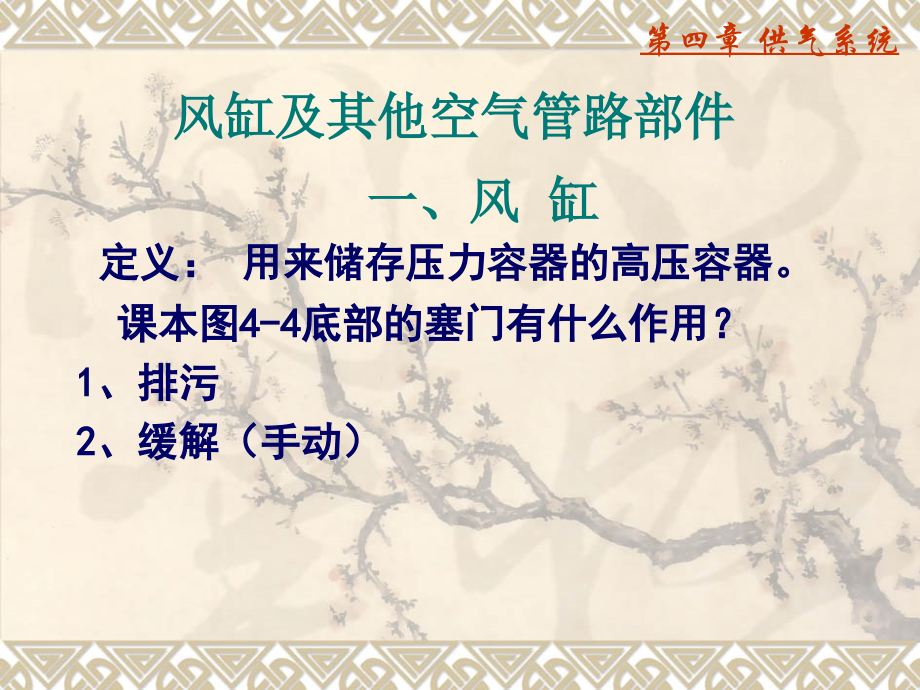

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、风 缸,定义：用来储存压力容器的高压容器。,课本图,4-4,底部的塞门有什么作用？,1,、排污,2,、缓解（手动）,风缸及其他空气管路部件,第四章 供气系统,车载风缸的用途,上海地铁一号线直流制列车：,五个风缸：总风缸，空气悬挂系统风缸、制动风缸、气动车门风缸、再生储风缸（,C,车）,交流制列车：主风缸、副风缸、气动车门风缸、两个空气悬挂系统风缸、小风缸（,B,车）,截断塞门,作用：停止,空气制动系统,的作用时使用。关闭截断塞门，切断制动主管与车辆制动机的压缩空气通路。副风缸与制动缸同时排风。,截断塞门,两种形式：锥芯独立式；球芯式,球芯式的塞门芯为球形，其中间通孔也为圆形，减小空气流动的阻力。,脉冲电磁阀,功能：用于气电控制回路，通过触发电脉冲，控制腔进行充气或排气，获按顺序交替进行，双塔式干燥塔要用到。,止回阀,功能：只允许空气从一个方向流入而反向截止，避免压降。,原理：另一端安装一个弹簧。,减压阀,作用：调节压缩空气系统中的空气压力。,空气过滤器,作用：主要用于制动和车门设备，使其不受损坏，对于地铁车辆及其重要。,空气过滤器安装方向不同，工作原理 也不同,安全阀,作用：保证空气压力不至于过高的部件。设定压力通过调节螺母来调节。,作 业,1,、空气压缩机为什么要进行中间冷却？,2,、简述空气压缩机组作用原理。,
