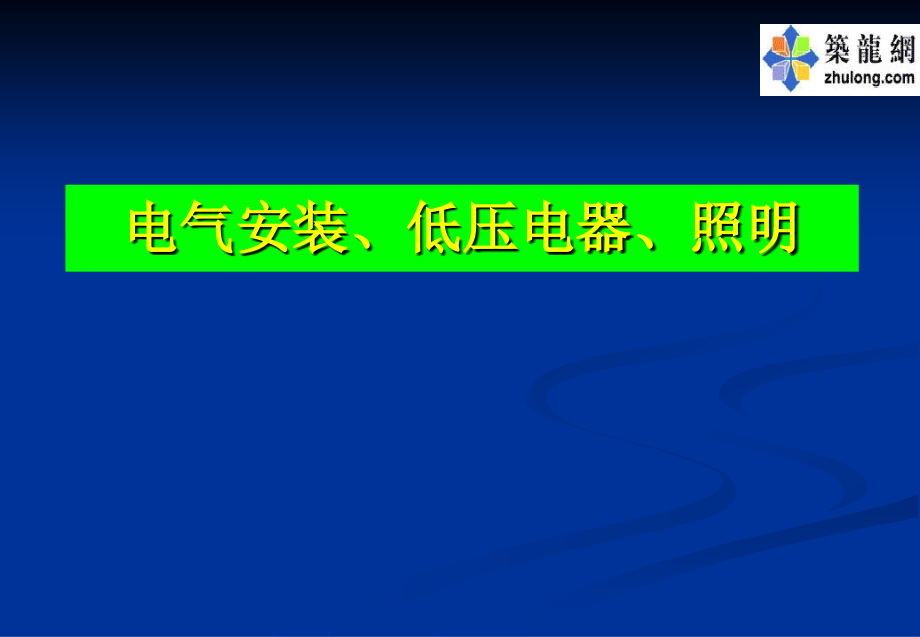

低压电气照明安装讲义.ppt

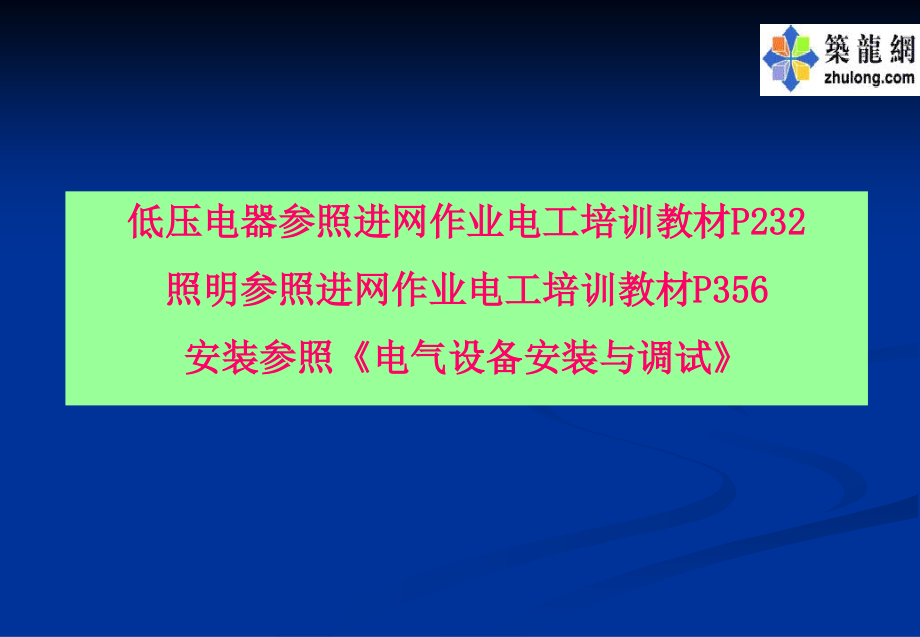

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电气安装、低压电器、照明,低压电器参照进网作业电工培训教材,P232,照明参照进网作业电工培训教材,P356,安装参照,电气设备安装与调试,一、低压电器的定义与分类 我国现行标准将工作电压交流,1000V,、直流,1200 V,以下的电气线路中的电气设备称为低压电器。低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍三种分类方式：,1,、按用途和控制对象不同，可将低压电器分为配电电器和控制电器（,1,）用于低压电力网的配电电器 这类电器包括刀开关、转换开关、空气断路器和熔断器等。对配电电器的主要技术要求是断流能力强、限流效果在系统发生故障时保护动作准确，工作可*；有足够的热稳定性和动稳定性。（,2,）用于电力拖动及自动控制系统的控制电器 这类电器包括接触器、起动器和各种控制继电器等。对控制电器的主要技术要求是操作频率高、寿命长，有相应的转换能力。,表示低压电器的主要技术指标 的名词,1,、绝缘强度,指电器元件的触头处于分断状态时，动静头之间耐受的电压值,(,无击穿或闪络现象,),。,2,、耐潮湿性能 指保证电器可*工作的允许环境潮湿条件。,3,、极限允许温升 电器的导电部件，通过电流时将引起发热和温升，极限允许温升指为防止过度氧化和烧熔而规定的最高温升值,(,温升值测得实际温度环境温度,),。,4,、操作频率,电器元件在单位时间,(1,小时,),内允许操作的最高次数。,5,、寿命 电器的寿命包括电寿命和机械寿命两项指标。电寿命：指电器元件的触头在规定的电路条件下，正常操作额定负荷电流的总次数。机械寿命：指电器元件在规定使用条件下，正常操作的总次数。,2,、按操作方式不同，可将低压电器分为自动电器和手动电器（,1,）自动电器 通过电磁（或压缩空气）作功来完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。（,2,）手动电器 通过人力做功来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。,3,、按工作原理可分为电磁式电器和非电量控制电器 我们将重点介绍最典型的几类低压电器，如刀开关、熔断器、空气断路器、接触器、继电器、主令电器、起动器等。另外，低压电器按工作条件还可划分为一般工业电器、船用电器、化工电器、矿用电器、牵引电器及航空电器等几类，对不同类型低压电器的防护型式、耐潮湿、耐腐蚀、抗冲击等性能的要求不同。,二、低压电器的基本用途 我们日常生活中用水时，在输送自来水的管路上，要装上不同的阀门对水流进行控制和调节。在输送电能的输电线路和各种用电的场合，也要使用不同的电器来控制电路通、断，对电路的各种参数进行调节。只是电能的输送和使用比自来水的输送使用要复杂得多。低压电器在电路中的用途是根据外界信号或要求，自动或手动接通、分断电路，连续或断续地改变电路状态，对电路进行切换、控制、保护、检测和调节。三、低压电器的全型号表示法及代号含义 为了生产销售、管理和使用方便，我国对各种低压电器都按规定编制型号。即由类别代号、组别代号、设计代号、基本规格代号和辅助规格代号几部分构成低压电器的全型号。每一级代号后面可根据需要加设派生代号。产品全型号的意义如图,1,所示。低压电器全型号各部分必须使用规定的符号或数字表示，其含意为：,1,、类组代号 包括类别代号和组别代号，用汉语拼音字母表示，代表低压电器元件所属的类别，以及在同一类电器中所属的组别。,2,、设计代号 用数字表示，表示同类低压电器元件的不同设计序列。,3,、基本规格代号 用数字表示，表示同一系列产品中不同的规格品种。,4,、辅助规格代号 用数字表示，表示同一系列、同一规格产品中的有某种区别的不同产品。其中，类组代号与设计代号的组合表示产品的系列，一般称为电器的系列号。同一系列的电器元件的用途、工作原理和结构基本相同，而规格、容量则跟据需要可以有许多种。例如：,JR16,是热继电器的系列号，同属这一系列的热继电器的结构、工作原理都相同；但其热元件的额定电流从零点几安培到几十安培，有十几种规格。其中辅助规格代号为,3D,的有,3,相热元件，装有差动式断相保护装置，因此能对三相异步电动机有过载和断相保护功能。低压电器类组代号及派生代号的意义见表,4-14-2,。,五、低压电器的结构要求 低压电器产品的种类多、数量大，用途极为广泛。为了保证不同产地、不同企业生产的低压电器产品的规格、性能和质量一致，通用和互换性好，低压电器的设计和制造必须严格按照国家的有关标准，尤其是基本系列的各类开关电器必须保证执行三化,(,标准化、系列化、通用化,),，四统一,(,型号规格、技术条件、外形及安装尺寸、易损零部件统一,),的原则。我们在购置和选用低压电器元件时，也要特别注意检查其结构是否符合标准，防止给今后的运行和维修工作留下隐患和麻烦。,一、低压配电室的要求,1),门应向外开，门口装防鼠板；,2),有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；,3),电缆沟底应有坡度和集水坑；,4),不装盘的电缆沟应有沟盖板；,5),盘前通道大于,1.3,米，盘后通道大于,0.8,米，并有安全护栏；,6),一层配电室地面标高应,0.5,米以上。,二、配电盘的安装,1),配电盘应为标准盘，顶有盖，前有门；,2),配电盘外表颜色应一致，表面无划痕；,3),配电盘母线应有色标；,4),配电盘应垂直安装，垂直度偏差小于,5,；,5),拉、合闸或开、关柜门时，盘身应无晃动现象；,6),配电盘上电流表、电压表等按要求装全；,7),配电盘上个出线回路应有标示；,8),配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子；,9),配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好；,10),配电盘的互感器、电动机保护器等小件也应牢固固定好。,三、电缆的安装,1),电缆沟安装的应先检查电缆沟的走向、宽度、深度、转弯处和各交叉跨越处的预埋管是否符合设计要求；,2),电缆入沟中后，不必严格将其拉直，应松弛成波浪形；,3),电缆的两端应留有做检修的长度余量；,4),电缆固定支架间或固定点间的距离，不应大于,1,米；,5),电缆穿管敷设时，管内径不应小于电缆外径的,1.5,倍，且不小于,100,毫米；,6),电缆在埋地敷设或电缆穿墙、穿楼板时，应穿管或采取其他保护措施；,7),电缆从地下或电缆沟引出地面时，出地面,2,米的一段应用金属管或罩加以保护；,8),直埋电缆深度为,0.7,米，电缆上下应各铺盖,100,毫米厚的软土或沙，并盖混凝土保护，及埋设电缆标志桩；,9),直埋电缆时禁止将电缆平行敷设在管道的上面或下面；,10),一般禁止地面明敷电缆，否则应有防止机械损伤的措施；,11),相同电压的电缆并列敷设时，电缆间净距应大于,35,毫米，且不小于电缆外径；,12),低压与高压电缆应分开敷设。并列敷设时净距不应小于,150,毫米；,13),进出配电室的电缆应排列整齐，并用绑线固定好，挂上标志牌；,14),电缆水平悬挂在钢索上，固定点的距离不应大于,0.6,米。,四、电动机的安装,1),检查电动机的名牌，看功率、电压是否符合图纸要求；,2),检查电动机的接线盒是否正确，螺丝是否有松动，接线盒是否密封良好；,3),检测电动机的绝缘电阻，新设备应大于,1M,，旧设备应大于,0.5M,；,4),电动机电缆引出地面时应穿钢管保护，地上部分应大于,40,厘米，地下固定部分不应小于,30,厘米；,5),电动机电缆接线应用线鼻子压接，接零线压在接零螺丝上；,6),对电缆头分叉处和穿线钢管口应用塑料带包好，防止雨水进入；,7),电动机电缆富裕长度应相同，弯度应一致；,8),电动机电缆穿线管、电动机外壳、电动机电控柜都应做电气保护接地。,9),把电动机的电流继电器、电动机保护器、时间继电器等调整好；,10),应根据电动机的额定电流划好电流表的红色警戒线。,五、电缆桥架的安装,1),根据要敷设电缆的多少和承重选用合适的电缆桥架；,2),高低压电缆桥架应尽量分开安装；,3),电缆桥架支架距离不应大于米，最大不应大于米，否则电缆桥架下应先铺设承重行架；,4),电缆桥架顺管架敷设时，应在主管道上方,.,米处与管道平行敷设，并稍偏向一边；,5),电缆桥架安装应水平，最大弧垂不应大于毫米；,6),电缆桥架在支架上安装不用电焊固定，电缆桥架两侧应用不低于桥架深度的钢护板来固定，防止电缆桥架的反转和扭曲；,7),电缆桥架内的电缆不允许交叉，应水平排列，并留有间隙；,8),电缆桥架敷设好电缆后，应全部盖好盖板，并防止大风吹落。,六、照明的安装,1),灯头距地面的高度不应小于,2.5,米；,2),开关应装在相线上；,3),拉线开关距地,1.8,米，墙壁开关距地,1.3,米，高插座对地,0.8,米，低高插座对地,0.2,米；,4),拉线开关和吊灯盒应用圆木台固定；,5),普通吊线灯，灯具重量不超过,1kg,时，可用电灯线自身做吊灯线，但灯头和吊灯盒内应打一背扣；灯具重量超过,1kg,时，应采用吊链或钢管吊装，且导线不应承受拉力；,6),灯架或吊灯管内的导线不许有接头；,7),采用螺口灯座时，应将火（相）线接顶芯极，零线接螺纹极；,8),采用钢管作灯具吊杆时，钢管内径不应小于,10,毫米，钢管壁厚度不应小于,1.5,毫米；,9),同一室内或场所成排安装的灯具，其中心线偏差不应大于,5,毫米；,10),当吊灯灯具重量大于,3kg,时，应采用预埋吊钩或螺栓固定；,11),灯具导线最小截面,:,铜芯不小于,1mm2,铝芯不小于,2.5mm2,；,12),普通灯具导线的布线一般采用护套线的安装方法，先将导线整理平直后，用线卡钉牢在预先划好的水平粉线墙上，线接头都应放在开关盒和灯头盒内，线卡支撑点间距不大于,30,毫米；几条护套线平行敷设时，应敷的紧密，线与线间不得有明显的空隙。,谢谢！,
