导电布最终检验规范导电布1.doc

1.目 的
导电布胶带入库前品质把握，不良“0”确保。

2.适用范围：适用于导电布胶带入库检查作业。

3.关联标准
3．1．入库检查业务规则

4.用语定义
4．1．粘着力：单位宽度导电布胶带粘贴后拉起所需要的拉力。
4．2．阻 抗：两单位宽度导电布胶带之间的导电性能。

5.检查前准备事项
5．1．设备及工具
5．1．1．千 分 尺：测导电布胶带厚度用
5．1．2．电 子 卡 尺：测导电布胶带长度、宽度用
5．1．3．微电阻测试仪：导电布胶带导电电阻测试用
5．1．4．镀金铜板试样2块：导电布胶带导电电阻测试用
5．1．5．不锈钢板：粘着力度测试用
5．1．6．電腦拉力機：粘着力测试用

5．2．批次的构成
5．2．1．检查批： 同日、同一生产批号的入库量为一检查批次。
5．2．2．检查单位：1卷胶带为1检查单位。

5．3．注意事项
5．3．1．测试用不锈钢板、镀金铜板试样应擦拭干净。
5．3．2．测导电布胶带厚度使用千分尺的小旋扭。
文件编号
WI-7-10-29
版本: A NO.
提案部门
品 管 部
页次
1/6
名件名稱:
深圳市飛馬光電材料有限公司 导电布胶带检验规范
制定日期
2008. 03．12
提案者
陳磊
修定日期

修定号

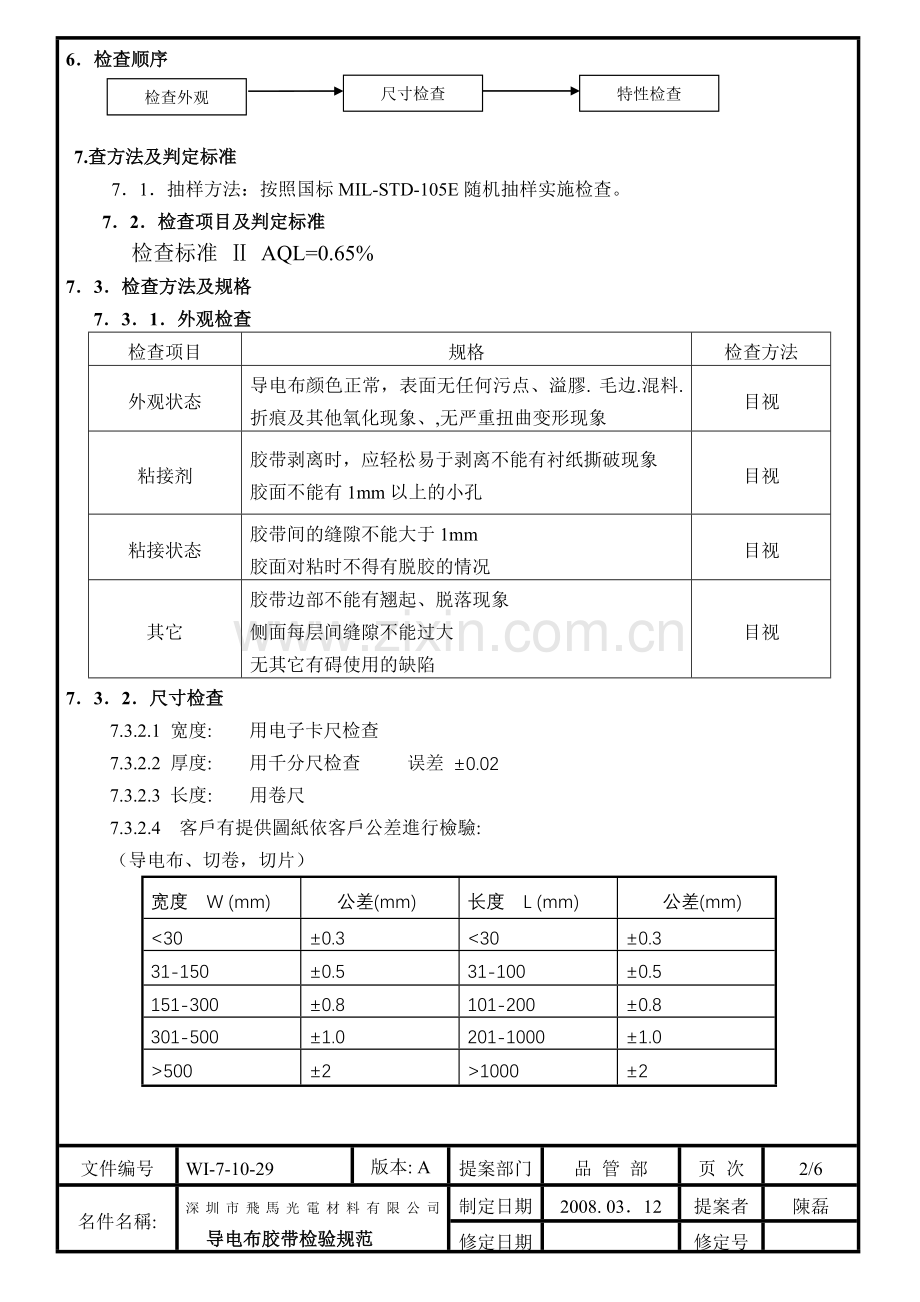

6．检查顺序
检查外观
尺寸检查
特性检查

7.查方法及判定标准
7．1．抽样方法：按照国标MIL-STD-105E随机抽样实施检查。
7．2．检查项目及判定标准
检查标准 Ⅱ AQL=0.65%
7．3．检查方法及规格
7．3．1．外观检查
检查项目
规格
检查方法
外观状态
导电布颜色正常，表面无任何污点、溢膠. 毛边.混料.折痕及其他氧化现象、,无严重扭曲变形现象
目视
粘接剂
胶带剥离时，应轻松易于剥离不能有衬纸撕破现象
胶面不能有1mm以上的小孔
目视
粘接状态
胶带间的缝隙不能大于1mm
胶面对粘时不得有脱胶的情况
目视
其它
胶带边部不能有翘起、脱落现象
侧面每层间缝隙不能过大
无其它有碍使用的缺陷
目视
7．3．2．尺寸检查
7.3.2.1 宽度: 用电子卡尺检查
7.3.2.2 厚度: 用千分尺检查 误差 ±0.02
7.3.2.3 长度: 用卷尺
7.3.2.4 客戶有提供圖紙依客戶公差進行檢驗:
（导电布、切卷，切片）
宽度 W (mm)
公差(mm)
长度 L (mm)
公差(mm)
<30
±0.3
<30
±0.3
31-150
±0.5
31-100
±0.5
151-300
±0.8
101-200
±0.8
301-500
±1.0
201-1000
±1.0
>500
±2
>1000
±2

文件编号
WI-7-10-29
版本: A NO.
提案部门
品 管 部
页 次
2/6
名件名稱:
深圳市飛馬光電材料有限公司 导电布胶带检验规范
制定日期
2008. 03．12
提案者
陳磊
修定日期

修定号

（整支）

宽度 W (mm)
公差(mm)
长度 L (m)
公差(m)
1060
+10/-0 mm
1-50M
±0.3m
1080
+10/-0 mm
51-500M
±0.3m
1100
+10/-0 mm

7．3．3．物性测试(標准)

编 号
导电布
总厚度
mm
剝離力
g/inch

初粘力
持粘力
垂直阻抗
Ω
水平阻抗
Ω
FH-7407SD
平织
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7407SL
平织
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7407SA
平织
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7407SC
平织
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7407GL
方格
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7407GC
方格
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7407SB
平织黑黑
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7407SBD
平织黑黑
0.12
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7422
平织
0.08
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7422D
平织
0.08
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7422L
平织
0.08
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7481
平织
0.10
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7481D
平织
0.10
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7482
平织
0.15
>800
粘住9號球
>24Hr
<0.05
<0.05
FH-7482D
平织
0.15
>800
粘住9號球
>24Hr
<0.05
<0.05

（1）试验方法：
1） 准备不锈钢板、橡胶辊子、要检查的导电布胶带及推拉张力计。
2） 把胶带贴到不锈钢板上，用橡胶辊子把胶带压紧（大约用1Kg的自重力）。
3） 用推拉张力计垂直拉下导电布胶带。
4） 记录推拉张力计的读数，测定3次取平均值，即为粘着力。
（2）检查规格：合格范围 800~3880g/25mm
（3）注：在不具备检查条件或其它的特殊情况下，应以与客户签定的合同为准.
文件编号
WI-7-10-29
版本: A NO.
提案部门
品 管 部
页 次
4/6
名件名稱:
深圳市飛馬光電材料有限公司 导电布胶带检验规范
制定日期
2008. 03．12
提案者
陳磊
修定日期

修定号

7．3．4．导电胶带电阻测试
（1）水平阻抗
1）准备测试制具：纯度为99.5%的镀金铜板试样4块，镀金铜板不能有污染、缺陷，镀金铜板表不能有指纹，若有，使用甲苯、擦试干净。
2） 备好测试用25mmx100mm导电布胶带3片。
3） 测试用导电布胶带按图1贴在铜板上，施加大约1Kg力
4） 按图1接线测试导电布胶带导电电阻。

微电阻测试仪

图1 导电电阻测试示意
（2）检查规格：合格范围 <0.05Ω
（3）注：在不具备检查条件或其它的特殊情况下，应以与客户签定的合同为准。

（2）垂直阻抗

（1）1）准备测试制具：纯度为99.5%的镀金铜板试样2块，镀金铜板不能有污染、缺陷，镀金铜板表不能有指纹，若有，使用甲苯、擦试干净。
5） 备好测试用25mmx25mm导电布胶带3片。
6） 测试用导电布胶带按图1贴在一块镀金铜板上，将另一块镀金铜板盖上并在其上施加大约1Kg力
7） 按图2接线测试导电布胶带的垂直导电电阻。

8.检查LOT处理
8．1合格的LOT贴合格标签，通知库房办理入库。
8．2不合格的LOT判定前，必须通报制造部主管确认无误后，该LOT才能判定为不合格，
在包装箱上贴不合格标签，通知工程部处理。
9．检查结果记录及保管
9．1将检查结果填写产品检验表。

文件编号
WI-7-10-29
版本: A NO.
提案部门
品 管 部
页次
6/6
名件名稱:
深圳市飛馬光電材料有限公司 导电布胶带检验规范
制定日期
2008. 3．12
提案者
陳磊
修定日期

修定号
